Фигурная резка металла

Этот способ объединяет энергию светового луча и химическую активность вспомогательного газа для эффективного разрушения структуры металла. Лазерный пучок разогревает поверхность до температуры воспламенения, после чего в зону контакта подают струю чистого кислорода под высоким давлением. Газ вступает в экзотермическую реакцию с железом, что выделяет дополнительный объем тепловой энергии непосредственно внутри канала реза.

Такой эффект значительно увеличивает скорость проходки инструмента и позволяет прошивать массивные стальные плиты с минимальными затратами электричества. Кислородная струя одновременно выполняет механическую работу по выдуванию возникающих окислов и жидкого расплава наружу.

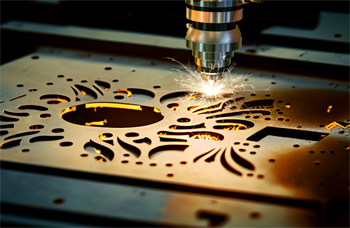

В процессе фигурной обработки программное управление ЧПУ координирует мощность импульсов для сохранения четкости острых углов и мелких радиусов. Если в рабочей зоне скапливаются продукты горения, напор газа моментально очищает траекторию движения головки. Линия разреза получается узкой и стабильной на всем протяжении сложного орнамента, что гарантирует идеальное соответствие изделия цифровому макету.

Обработка химически активных металлов требует полной изоляции зоны плавления от кислорода атмосферного воздуха для предотвращения образования хрупких оксидных пленок.

Когда выполняют фигурный раскрой титана или алюминия, в канал реза под высоким давлением подают чистый азот или аргон. Газы не вступают в реакцию с раскаленным сплавом и выполняют роль физического вытеснителя расплавленной массы. Благодаря инертной среде кромки деталей сохраняют свой естественный металлический блеск и первоначальные физико-химические характеристики.

Использование инертных сред исключает процесс горения, поэтому нагрев заготовки происходит исключительно за счет энергии лазерного луча. Это требует применения более мощных генераторов, но итоговое качество поверхности оправдывает повышенные энергозатраты. На кромках нержавеющей стали после азотной резки отсутствуют темные пригары, что избавляет производство от необходимости проводить последующее химическое травление. Чистота шва гарантирует отличную адгезию при нанесении защитных лаков или проведении аргонодуговой сварки.

Разделение массивного стального проката основано на использовании кислородной струи в качестве основного режущего инструмента, который движется на сверхзвуковой скорости. Лазер в данной технологической схеме выполняет вспомогательную роль и служит для постоянного поддержания температуры металла в точке контакта на уровне +1000℃.

Мощный поток газа мгновенно окисляет разогретую сталь и прошивает массивную плиту на всю глубину за один проход головки. Высокая кинетическая энергия струи обеспечивает эффективный вынос шлака из глубокого канала, что позволяет получать ровные стенки разреза без существенных отклонений от вертикали. Метод подходит для создания черновых заготовок крупных механизмов и элементов тяжелых строительных конструкций.

Для качественного выполнения фигурных линий на большой толщине система ЧПУ плавно снижает темп перемещения портала на поворотах траектории. Такой маневр необходим для предотвращения отставания нижней части реза от верхней точки входа луча из-за инерции газового потока. Если скорость подачи инструмента подобрана верно, поверхность излома приобретает мелкочешуйчатую структуру без глубоких вертикальных борозд.

Процесс микрообработки базируется на использовании сверхкоротких световых импульсов продолжительностью в несколько наносекунд для мгновенного превращения вещества в пар. Энергия луча концентрируется в пятне диаметром 10-20 мкм, что создает колоссальную плотность мощности в точке соприкосновения с материалом.

Металл переходит в газообразное состояние настолько быстро, что тепловая энергия не успевает распространиться вглубь заготовки через механизм теплопроводности. В результате на кромках полностью отсутствуют следы плавления, грат и зоны термической деформации. Эту технологию называют холодной абляцией и применяют для изготовления деталей прецизионных приборов, сетчатых фильтров и элементов микроэлектроники.

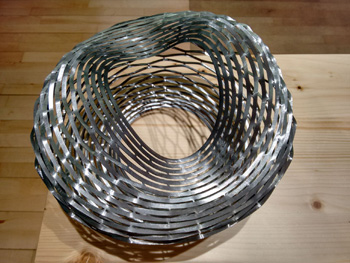

Система ЧПУ координирует работу генератора с частотой в несколько килогерц, обеспечивая последовательное удаление микроскопических порций материала. Отсутствие жидкой фазы исключает разбрызгивание металла и загрязнение поверхности детали продуктами эрозии. Метод позволяет вырезать ажурные узоры на тончайшей фольге и хрупких сплавах без риска их случайного повреждения или изгиба. Изделия получают зеркально чистые торцы, которые не требуют никакой финишной доводки и очистки.

Подготовка проектной документации для станков ЧПУ требует создания векторных файлов в универсальных форматах типа DXF с соблюдением масштаба строго 1:1. Каждая линия в электронном документе должна представлять собой часть замкнутого контура, иначе программа не сможет корректно рассчитать траекторию удаления металла.

Специалисты проверяют макет на наличие наложенных друг на друга векторов и лишних точек, которые вызывают рывки режущей головки или остановку процесса. Для ажурных конструкций важно выдерживать минимальное расстояние между отверстиями, которое не должно быть меньше толщины самого листа. Соблюдение этого правила предотвращает перегрев тонких перемычек и сохраняет механическую жесткость готового художественного панно.

При разработке проекта также учитывают ширину лазерного пропила и закладывают соответствующую компенсацию размеров в геометрию деталей. Точки врезки луча располагают на технологических припусках вне основного контура изделия для сохранения безупречной гладкости видимой кромки. Программное обеспечение автоматически рассчитывает последовательность выполнения внутренних вырезов для исключения деформации скелета листа. Если проект предусматривает последующую гибку, в чертеж добавляют маркеры центров гиба и учитывают коэффициенты растяжения металла.

Функциональное различие между типами оборудования заключается в способе генерации светового потока и длине волны рабочего луча. В твердотельных установках энергию аккумулируют в монокристаллах искусственного рубина или иттриевого граната при помощи мощных ламп или диодов. Короткая волна такого лазера отлично поглощается медью, латунью и алюминием, что делает его незаменимым для фигурной резки цветных металлов.

Передача энергии часто происходит через гибкий волоконный кабель, который упрощает конструкцию станка и исключает необходимость в сложной системе зеркал. Твердотельные системы отличаются высокой стабильностью параметров и позволяют выполнять микроскопические надрезы на высоких скоростях.

Газовые станки используют в качестве активной среды смесь углекислого газа, гелия и азота, которую помещают в герметичную стеклянную трубку. Под действием электрических импульсов молекулы газа переходят в возбужденное состояние и начинают излучать фотоны в инфракрасном диапазоне. Такие лазеры обладают большой мощностью и превосходно справляются с раскроем толстых стальных листов и неметаллических материалов.

Механический способ раскроя листов при помощи ручного инструмента остается доступным методом для выполнения простейших внешних контуров. Основным ограничением технологии признают необходимость приложения значительной мускульной силы, которая быстро приводит к усталости мастера и снижению точности линий.

Ножницы позволяют разделять металл только по наружному периметру заготовки, так как конструкция инструмента требует свободного пространства для прохода лезвий. Создание внутренних отверстий или сложных ажурных окон внутри цельного полотна без предварительного разрушения края листа остается невыполнимой задачей. Кроме того, при работе ножницами на кромках часто возникают деформации, замины и острые заусенцы, требующие долгой ручной доводки напильником.

Фигурная резка стального листа ножницами требует высокой сноровки для соблюдения плавности радиусов и прямолинейности участков. Инструмент неизбежно оставляет следы в точках смыкания лезвий, что портит эстетический вид декоративных элементов из нержавеющей стали. В отличие от лазера механический рез вызывает локальные внутренние напряжения в металле, способные привести к изгибу тонких полос. Использование ручного труда оправдано лишь при изготовлении единичных неответственных деталей, где не требуется высокая повторяемость размеров.

Сохранение прямолинейности и плоскостности масштабных изделий требует применения специальных технологических приемов распределения тепловой нагрузки. Система ЧПУ планирует траекторию движения луча таким образом, чтобы резка происходила в разных частях заготовки поочередно. Это предотвращает локальный перегрев металла в одной зоне, который обычно вызывает тепловое расширение и последующий изгиб длинной полосы. Металл успевает остывать в промежутках между проходами инструмента, что исключает возникновение значительных внутренних напряжений в кристаллической решетке сплава.

Жесткая фиксация листа на игольчатом или решетчатом столе тоже препятствует смещению детали под действием веса и давления вспомогательных газов. Использование импульсных режимов с высокой скоростью перемещения головки минимизирует время воздействия жара на кромку заготовки. Для изготовления тонких узоров на перилах и ограждениях применяют лазеры с минимальной зоной термического влияния, что сохраняет исходную прочность стали. Программное обеспечение рассчитывает оптимальные точки врезки для равномерного прогрева всего полотна.

Бесконтактный характер воздействия полностью исключает передачу ударных и вибрационных нагрузок от режущего органа к кристаллической структуре заготовки. В отличие от механических прессов или пил световой луч не вызывает появления микротрещин и зон упрочнения на границе разделения материала. Кромка после лазера сохраняет пластичность и вязкость, что важно для деталей, подвергающихся постоянным динамическим напряжениям.

Локальный нагрев ограничен областью диаметром в сотые доли миллиметра, поэтому физические свойства основной массы металла остаются неизменными. Отсутствие заминов и «рваных» краев предотвращает развитие точечной коррозии в углублениях шва при эксплуатации изделий на открытом воздухе.

Система ЧПУ поддерживает стабильный энергетический баланс в зоне реза, исключая пережоги и выгорание легирующих элементов в нержавеющих сталях. Использование азота высокого давления обеспечивает моментальный отвод тепла и защищает торец от нежелательных химических трансформаций. Фокусировка луча гарантирует получение перпендикулярных стенок без эффекта конусности, что обеспечивает равномерное распределение нагрузок в сборочных узлах.

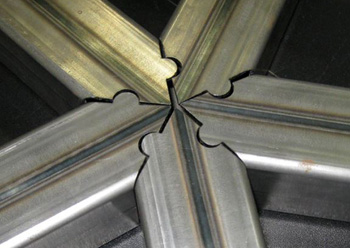

Оборудование нового поколения способно выполнять сложные операции по обработке металла сразу в пяти плоскостях за счет использования поворотных головок. Это позволяет вырезать фигурные отверстия и орнаменты не только на плоских листах, но и на готовых объемных деталях - трубах, сферах или штампованных корпусах.

Роботизированные манипуляторы перемещают лазерный инструмент по любой пространственной траектории, сохраняя перпендикулярность луча к изогнутой поверхности заготовки. Эта технология незаменима при изготовлении уникальных элементов мебели, дизайнерских светильников и деталей для автомобильного тюнинга.

Программное моделирование 3D-процессов позволяет вычислять развертки сложных геометрических тел и преобразовывать их в команды для станка автоматически. Метод исключает необходимость в многократной переустановке заготовки, что существенно сокращает время производства и повышает точность межосевых расстояний. Многоосевая резка дает возможность выполнять фаски и косые срезы под любым углом для идеальной стыковки элементов при сварке.

Высокая точность раскроя элементов со сложным контуром обеспечивает идеальное совпадение всех стыковочных поверхностей при монтаже объемных изделий. Лазерный луч вырезает на кромках деталей специальные позиционирующие пазы и выступы типа «шип-паз» с допуском менее 0.05 мм. Это позволяет собирать сложные каркасы, мебель или корпуса приборов без использования измерительного инструмента и стапелей.

Детали фиксируют друг в друге за счет точности формы, что полностью исключает перекосы и ошибки человеческого фактора. Чистота торцов после лазера избавляет производство от необходимости удалять окалину и грат перед началом сварочных работ. Сварщик получает заготовки с ровными кромками, которые обеспечивают стабильный зазор и глубокое проплавление шва.

Программное управление ЧПУ позволяет одновременно с резкой контура наносить линии разметки и центры будущих отверстий для установки фурнитуры. Указанные метки помогают сборщикам быстро ориентироваться в пространстве и правильно располагать навесные элементы на масштабных панелях.

Обработка композитных материалов со сложной структурой требует особого подбора энергетических параметров лазера из-за разницы температур плавления слоев. При раскрое панелей из металла и полимеров систему ЧПУ настраивают на высокую скорость перемещения головки для предотвращения расслоения и обугливания наполнителя. Лазерный луч прошивает внешние стальные листы и внутренний слой утеплителя мгновенно, формируя единый чистый срез.

Чтобы исключить возгорание органических компонентов внутри заготовки, в зону реза подают инертный азот под умеренным давлением. Технология позволяет вырезать в сэндвич-панелях отверстия под окна, двери и коммуникации с сохранением герметичности и теплоизоляционных свойств краев.

Настройка фокуса обеспечивает перпендикулярность стенок разреза по всей толщине многослойного пирога. Отсутствие механического давления предотвращает смятие кромок и отрыв металла от полимерной основы, что часто случается при пилении дисковыми пилами. Метод подходит для подгонки фасадных кассет под сложные архитектурные формы непосредственно перед монтажом.
