Копировальные пилы

Глубина, или вылет рамки — основной параметр, который определяет максимальное расстояние от края заготовки до места выполнения реза. В профессиональных моделях этот показатель варьируется от 100 до 300 мм, что позволяет обрабатывать габаритные листы металла без их предварительного деления на части.

Когда вырезают сложный орнамент в центре широкой пластины, именно большой просвет между спинкой и полотном обеспечивает свободу маневра. Если рамка слишком короткая, она быстро упирается в кромку материала и блокирует дальнейшее продвижение инструмента по намеченной линии. Для сохранения идеальной параллельности зажимов под нагрузкой конструкцию изготавливают из высокопрочных трубчатых или плоских стальных профилей.

Жесткость рамы при большой глубине вылета имеет важное значение для предотвращения вибраций, которые портят чистоту среза. Для компенсации веса длинного выноса используют облегченные магниевые или алюминиевые сплавы с антикоррозийным покрытием. Подобный подход сохраняет правильную балансировку инструмента, поэтому рука не устает при длительном выполнении монотонных движений. Форма спинки часто имеет изогнутый профиль, который выполняет роль естественного демпфера и гасит резонансные колебания при прохождении через твердые участки стали.

Механизм фиксации позволяет разворачивать режущую кромку на 360 градусов относительно оси самой рамки. В зажимных головках инструмента располагают поворотные штифты с насечками, которые удерживают края тонкого полотна с помощью винтов. Когда траектория реза резко меняет направление, пилу не вынимают из пропила, а просто меняют положение рамки в пространстве.

Такая опция незаменима при выполнении острых углов или возвратных движений внутри закрытого контура. Синхронный поворот обоих зажимов гарантирует отсутствие перекручивания стальной ленты, которое часто приводит к внезапному разрыву оснастки.

Надежность этого узла обеспечивают стопорные кольца или пружинные фиксаторы, которые удерживают выбранный угол наклона. Если механизм имеет люфт, полотно начинает вибрировать и отклоняться от вертикали, что неизбежно портит геометрию детали. В дорогих моделях используют быстрозажимные муфты, которые позволяют менять ориентацию инструмента одной рукой прямо во время процесса. Гибкость настроек превращает пилу в универсальный резец, который способен проходить самые узкие и извилистые участки без потери точности.

Параллельный рейсмус — выдвижная штанга с упором, которая крепится непосредственно к корпусу или раме инструмента. Это приспособление позволяет делать идеально ровные пропилы на заданном расстоянии от края заготовки без предварительной разметки. Упор скользит по кромке листа и удерживает полотно на одной линии, что исключает человеческий фактор и случайное соскальзывание пилы.

Для точной установки ширины будущей полосы или паза на поверхность штанги наносят миллиметровую шкалу. Подобная механизация ручного труда значительно повышает скорость работы при серийном изготовлении одинаковых узких деталей из латуни или стали.

Фиксация рейсмуса происходит с помощью прижимного винта, который надежно удерживает направляющую даже при возникновении сильных вибраций. Когда выполняют фигурный рез, упор можно быстро демонтировать или сдвинуть в крайнее положение для освобождения рабочего пространства. Использование направляющей планки гарантирует получение зеркально симметричных деталей. Узел изготавливают из износостойких материалов, которые не оставляют царапин на полированной поверхности цветных металлов.

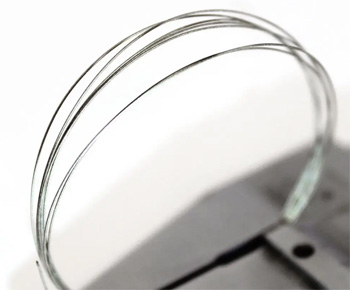

Твердосплавные полотна имеют на режущей кромке напайки или напыление из карбида вольфрама, который обладает высокой твердостью. Такой инструмент выбирают для работы с закаленными сталями, титановыми сплавами и другими материалами, которые быстро затупляют обычную сталь.

Твердосплавные зубья сохраняют остроту в условиях сильного нагрева, поэтому они идеально подходят для интенсивной резки толстых листов. Но такие полотна отличаются повышенной хрупкостью и ломаются при малейшем перекосе рамки во время прохождения извилистого участка. Оснастку этого типа используют там, где требуется высокая производительность и стойкость к абразивному износу.

Биметаллические полотна HSS состоят из гибкой основы и узкой полоски быстрорежущей стали, которые соединяют лазерной сваркой. Эта конструкция сочетает в себе прочность на разрыв и хорошие режущие свойства, что делает ее универсальной для большинства задач. Биметалл не разлетается на осколки при заклинивании, потому что упругая спинка поглощает энергию удара и просто деформируется. Инструмент легко справляется с нержавеющей сталью и медью, обеспечивая гладкую поверхность среза без образования заусенцев.

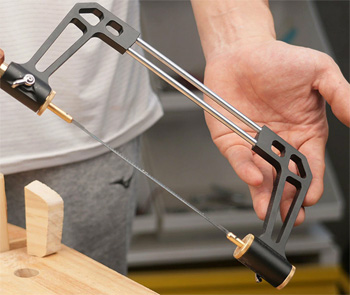

Система натяжения в копировальных пилах работает через винтовой механизм или эксцентриковый рычаг, который разводит концы рамки в разные стороны. Тонкое полотно зажимают в тисках или насаживают на штифты, после чего прикладывают усилие для создания нужного напряжения стали. Правильная натяжка превращает гибкую нить в жесткий резец, который не вибрирует и не отклоняется от заданной траектории.

В профессиональных моделях предусмотрен индикатор усилия, который помогает избежать перетяжки и внезапного обрыва дорогостоящей оснастки. Постоянное давление на рамку требует использования высокопрочных материалов для изготовления самого каркаса инструмента.

Винтовая регулировка на рукоятке позволяет плавно менять степень натяжения прямо в процессе выполнения художественного элемента. Это удобно, когда необходимо слегка ослабить полотно для прохождения крутого поворота или входа в узкое отверстие. Эксцентриковые системы обеспечивают мгновенное закрепление пилы, что сокращает время на подготовку к новому циклу обработки. Равномерное распределение нагрузки между верхним и нижним зажимами исключает перекос полотна относительно вертикальной оси.

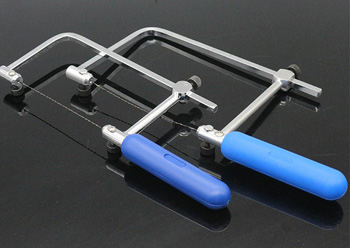

Высокая точность копировальной пилы достигается за счет использования чрезвычайно тонких полотен с минимальной шириной разводки зубьев. Толщина режущей части часто не превышает 0.2-0.4 мм, что позволяет выполнять тончайшие пропилы без удаления лишнего объема металла.

Жесткая рамка удерживает пилу в стабильном состоянии и препятствует ее уводу в сторону под воздействием сопротивления материала. Когда инструмент ведут по линии разметки, полностью контролируют каждое движение благодаря малому шагу зубьев и отсутствию инерции. Подобная комбинация характеристик делает возможным изготовление деталей для часовых механизмов или ювелирных оправ.

Отсутствие вибраций и биений, которые характерны для электрических лобзиков, позволяет соблюдать допуски на уровне прецизионных станков. Ручной способ подачи дает возможность мгновенно реагировать на изменения плотности металла и корректировать усилие нажима. Специальные направляющие и рейсмусы дополнительно стабилизируют ход инструмента на длинных прямых участках, исключая появление волнистости на срезе. Гладкая поверхность торца после работы исключает необходимость грубой абразивной обработки.

Рамку копировальной пилы проектируют с учетом необходимости поглощения микроколебаний, которые возникают при трении зубьев о металл. Для этого используют массивные литые основания или пустотелые трубки с толстыми стенками, которые эффективно рассеивают энергию вибрации.

В местах крепления рукоятки и зажимов часто устанавливают демпфирующие прокладки из полимеров или мягких сплавов. Такое решение препятствует передаче дрожания на кисть руки, что повышает комфорт и точность управления инструментом. Стабильность рамки гарантирует, что полотно будет входить в металл плавно, без подпрыгиваний и рывков на старте.

Форма спинки в виде дуги также выполняет роль пружины, которая гасит резкие удары при встрече инструмента с твердыми включениями в сплаве. Внутренние напряжения в металле рамы снимают путем термической обработки на этапе производства для исключения деформации корпуса. Когда конструкция имеет правильный баланс масс, инерция помогает поддерживать равномерность хода без лишних усилий. Для создания дополнительного антивибрационного эффекта некоторые производители наполняют полости трубок специальным песком или дробью.

Применение смазочных материалов снижает коэффициент трения и предотвращает нагрев тонкого стального полотна. Для работы с алюминием и медью используют восковые стержни или парафин, которые наносят непосредственно на зубья перед началом процесса. Эти составы не дают вязкой стружке привариваться к режущим кромкам, что сохраняет чистоту пропила и легкость хода. При резке нержавеющей стали применяют жидкие масла с присадками, которые обладают высокой адгезией к металлу.

Смазка заполняет микротрещины и отводит тепло из зоны контакта, значительно увеличивая время между заменами расходных материалов. Периодическое обновление слоя во время выполнения длинного реза защищает полотно от заклинивания и внезапного разрыва. Использование твердых смазок удобнее в ручном труде, так как они не оставляют жирных пятен на поверхности заготовки и не пачкают руки.

Современные синтетические спреи обеспечивают глубокое проникновение во впадины между зубьями и быстрое удаление продуктов износа. Чистая и смазанная поверхность металла способствует плавному скольжению рамки, исключая появление царапин от накопившейся стружки.

Рукоятка профессиональной копировальной пилы имеет эргономичную форму, которая обеспечивает надежный захват и полный контроль над инструментом. Ее изготавливают из твердых пород дерева, ударопрочного пластика или обрезиненного алюминия.

Форма ручки проектируется таким образом, чтобы вектор силы при нажатии совпадал с осью режущего полотна. Это позволяет передавать усилие более эффективно и точно дозировать давление на зубья при прохождении сложных участков. Внутри рукоятки часто располагают винтовой механизм натяжения, что делает конструкцию компактной и удобной для работы в стесненных условиях.

Поверхность рукояти снабжают насечками или рельефными выступами для предотвращения усталости кисти при многочасовой резке. Балансировка веса между ручкой и рамкой подбирается индивидуально для каждой модели, чтобы центр тяжести находился в районе ладони. Это избавляет от необходимости постоянно компенсировать наклон инструмента мышцами предплечья, сохраняя точность движений. Длина рукоятки должна быть достаточной для комфортного размещения всей руки без соприкосновения пальцев с острыми частями рамы.

Рамы производят из материалов, которые сочетают в себе высокую жесткость на изгиб и минимальный удельный вес. Самым распространенным вариантом остается качественная инструментальная сталь, которая проходит процедуру хромирования для защиты от коррозии.

Стальные рамы обладают высокой прочностью и позволяют создавать сильное натяжение для самых тонких нитевидных полотен. Но для глубоких вылетов, более 200 мм, чаще используют титановые или алюминиевые сплавы — с целью снижения общей массы инструмента. Применение авиационных металлов делает пилу легкой и маневренной, что необходимо для выполнения мелких ювелирных работ.

Некоторые специализированные модели имеют рамы из углеродного волокна или композитов, которые практически не подвержены температурному расширению. Это гарантирует стабильность натяжения полотна при резком изменении условий в помещении или при нагреве заготовки. Трубчатое сечение профиля обеспечивает лучшую сопротивляемость скручиванию по сравнению с плоскими полосами металла. Все соединения в конструкции выполняют методом аргоновой сварки или прецизионного литья для исключения люфтов в узлах крепления.

Лазерный модуль проецирует тонкую яркую линию точно по траектории движения режущего полотна копировальной пилы. Это позволяет заранее видеть точку входа инструмента в металл и следовать сложным контурам разметки без отклонений.

Использование луча эффективно при работе в условиях недостаточной освещенности или при создании микроскопических деталей. Лазер помогает контролировать перпендикулярность рамки относительно поверхности заготовки, что исключает косой срез. Питание блока подсветки осуществляется от компактных батарей, которые встраивают непосредственно в рукоятку или на спинку рамы.

Юстировка лазера проводится на заводе или самостоятельно с помощью регулировочных винтов для достижения совпадения с плоскостью пилы. Яркая метка видна даже на полированных поверхностях цветных металлов, где обычный карандашный след может бликовать. Наличие подсветки сокращает время на подготовку и снижает вероятность брака при выполнении ответственных художественных заказов. Мощность светодиода подбирается таким образом, чтобы не слепить оператора, но при этом обеспечивать четкую видимость контура.

Ширина пропила при использовании копировальной пилы зависит от толщины полотна и величины разводки его зубьев. В ювелирном деле и микромеханике применяют оснастку, которая создает зазор в металле шириной всего 0.15-0.25 мм. Такая точность позволяет вырезать элементы, которые практически не требуют последующей подгонки друг к другу.

Малый объем удаляемого материала снижает физическое сопротивление при резке и позволяет работать с хрупкими сплавами. Тонкий срез оставляет края заготовки максимально ровными, сохраняя ценную стружку драгоценных металлов для последующей переработки.

Для более грубых работ по алюминию или меди используют полотна с шириной пропила до 0.8-1.0 мм, которые отличаются повышенной прочностью. Увеличенный зазор облегчает выход опилок из глубоких отверстий и предотвращает заклинивание инструмента при нагреве. Настройка натяжения рамки также влияет на фактическую ширину реза, так как вибрирующее полотно разбивает стенки канала. Использование пил без разводки, где боковые поверхности гладкие, позволяет получать зеркальные торцы на тонких листах.

Очистка копировальной пилы после работы с медью, латунью или алюминием требует удаления мелкой пыли изо всех подвижных узлов. Металлическая крошка забивается в зажимы полотна и механизмы поворота, что приводит к их преждевременному износу или заклиниванию.

Инструмент обдувают сжатым воздухом или протирают мягкой кистью с натуральным ворсом для снятия основной массы загрязнений. Особое внимание уделяют резьбовым соединениям натяжного устройства, где скопление опилок мешает плавной регулировке. Для удаления прилипших частиц смазки используют спиртовые растворы или специальные очистители, которые не повреждают лакокрасочное покрытие рамки.

Поверхность рамы и рукоятки протирают сухой ветошью для предотвращения появления окислов при хранении во влажной среде. Если в процессе резки применялся воск или парафин, его остатки аккуратно удаляют с полотна пластиковым скребком. Чистый инструмент гарантирует отсутствие посторонних включений при переходе на работу с другим типом металла. Регулярный осмотр зубьев под лупой позволяет вовремя обнаружить налипшую стружку, которую вычищают тонкой металлической щеткой.
