Электролобзики

Механизм маятникового хода сообщает пильному полотну дополнительные колебания вперед и назад во время основного движения вверх и вниз. Когда шток поднимается, специальный ролик подталкивает пилку в сторону заготовки, что позволяет зубьям быстрее вгрызаться в структуру материала.

Такая траектория напоминает работу обычной ножовкой и значительно ускоряет процесс разделки длинных стальных листов. Если маятник выключен, полотно перемещается строго вертикально, что гарантирует максимальную чистоту кромок и отсутствие грубых заусенцев. Внутри корпуса устанавливают переключатель, который позволяет выбирать одну из четырех ступеней подкачки в зависимости от плотности сплава.

Тонкую настройку амплитуды используют для соблюдения баланса между скоростью прохода и качеством финишной поверхности. Когда лобзиком пилят алюминий или мягкую медь, выбирают вторую или третью ступень, чтобы предотвратить быстрое забивание зубьев вязкой стружкой. Для обработки нержавеющей стали или твердого чугуна маятниковый режим обязательно отключают, так как боковые удары могут привести к мгновенной поломке хрупкой оснастки. Использование подкачки при фигурной резке по малым радиусам запрещено, потому что отклонение полотна от вертикали сделает соблюдение контура невозможным.

Быстрозажимной патрон позволяет менять режущее полотно за несколько секунд без использования отверток или шестигранных ключей. В основе конструкции лежит мощная пружина и стопорный механизм, который надежно фиксирует хвостовик пилки внутри штока.

Чтобы извлечь оснастку, нужно нажать на рычаг или повернуть кольцо на передней части инструмента, после чего полотно само выталкивается наружу. Такой метод исключает риск получения ожогов, потому что после долгой резки металла пилка разогревается до очень высоких температур. Система обеспечивает идеальную центровку полотна относительно направляющего ролика, что крайне важно для получения ровного вертикального среза.

Надежность узла крепления напрямую влияет на точность работ, так как малейший люфт в патроне приводит к уводу пилки в сторону. Современные механизмы поддерживают автоматический дожим хвостовика, который срабатывает под действием вибрации во время работы. Это предотвращает случайное выпадение полотна при резке толстых заготовок или при попадании на твердые включения внутри сплава.

Литая подошва превосходит штампованные аналоги по показателям жесткости и геометрической точности, так как не гнется под сильным давлением. Ее изготавливают из алюминиевого или магниевого сплава методом литья под давлением с последующей фрезеровкой всех рабочих плоскостей. Массивное основание эффективно гасит вибрации от двигателя и обеспечивает плавное скольжение инструмента по поверхности заготовки.

На нижней стороне плиты часто делают пазы для установки параллельного упора или крепления к верстаку для работы в стационарном режиме. Если подошва имеет высокую прочность, она сохраняет идеальную плоскостность даже после случайных падений оборудования на бетонный пол цеха. Правильная геометрия основания гарантирует, что угол реза останется строго 90°.

Для защиты мягкого алюминия от глубоких царапин на подошву устанавливают сменные накладки из износостойкого пластика или стали. Такие дополнения предотвращают появление темных следов на полированных металлических листах, что особенно важно при работе с декоративными изделиями. Механизм регулировки наклона в литых плитах обычно оснащают шкалой и фиксаторами в виде винтов или эксцентриковых рычагов.

Шток круглого сечения обладает высокой устойчивостью к крутильным нагрузкам, которые возникают при выполнении сложных криволинейных резов. Внутри корпуса он перемещается по прецизионным втулкам, которые исключают боковое качание и обеспечивают строго вертикальное движение пильного полотна.

Такая форма позволяет минимизировать трение и тепловыделение, что положительно сказывается на долговечности всего передаточного механизма. Если сравнить его с плоскими или квадратными деталями, круглый элемент лучше сопротивляется изгибу при сильном фронтальном давлении на инструмент. Внутренние каналы подачи смазки обеспечивают постоянное наличие масла на трущихся поверхностях.

Точность обработки металла напрямую зависит от состояния этого узла, так как любые люфты штока мгновенно отражаются на качестве финишной поверхности. Профессиональные модели лобзиков оснащают усиленными валами увеличенного диаметра, которые способны выдерживать работу с толстостенным прокатом. Когда пилка врезается в твердую сталь, шток принимает на себя все удары, поэтому его изготавливают из высокоуглеродистых сплавов с глубокой закалкой.

Система электронной регулировки позволяет настраивать скорость движения пилки под конкретный тип металла и толщину заготовки. Управление происходит с помощью небольшого колесика или нажатия на пусковую кнопку, что меняет параметры тока на обмотках двигателя. Для резки алюминия и других цветных сплавов устанавливают максимальные обороты, потому что высокая скорость помогает чище срезать мягкие слои материала.

При работе с легированной сталью или чугуном частоту ходов снижают до 1000-1500 ед/мин для предотвращения критического перегрева режущей кромки. Это позволяет зубьям не обгорать и сохранять остроту на протяжении долгого времени, что существенно экономит средства на покупку расходных материалов.

В современных моделях блок управления поддерживает стабильный темп работы независимо от силы нажатия на лобзик. Если сопротивление материала растет, автоматика мгновенно добавляет мощность, чтобы предотвратить замедление хода или остановку штока. Наличие регулятора делает инструмент универсальным, так как одно и то же устройство можно использовать для резки тонкой жести и массивных стальных балок.

Направляющий ролик поддерживает пильное полотно с тыльной стороны и удерживает его на заданной линии реза при сильном давлении. Он имеет глубокую канавку, в которой фиксируется спинка пилки, что предотвращает ее изгиб или увод в сторону во время прохода сквозь металл. Этот узел располагается максимально близко к заготовке, чтобы уменьшить свободное плечо полотна и повысить точность вертикального пропила.

В процессе работы ролик вращается на игольчатом подшипнике или втулке, поэтому он должен выдерживать огромные обороты и высокую температуру. Если деталь имеет люфт или неправильно настроена, пилка начнет вибрировать и качество кромок на срезе заметно ухудшится. Своевременная очистка узла от налипшей стружки предотвращает преждевременный износ направляющего паза.

Материал ролика проходит процедуру индукционной закалки, потому что он постоянно контактирует с твердой сталью режущей оснастки. В моделях с маятниковым ходом именно этот элемент передает колебания на шток, подталкивая его вперед в активной фазе движения. Когда лобзиком пилят толстые листы, ролик принимает на себя основную нагрузку и защищает зажимной патрон от поломки.

Система сдува направляет мощный поток воздуха от вентилятора двигателя непосредственно в зону контакта пилки с металлом. Это позволяет оператору всегда четко видеть линию разметки на поверхности листа без необходимости постоянно прерывать работу для очистки заготовки. Поток воздуха выдувает мелкую стружку из глубокого пропила, что предотвращает ее повторное попадание под зубья и снижает трение.

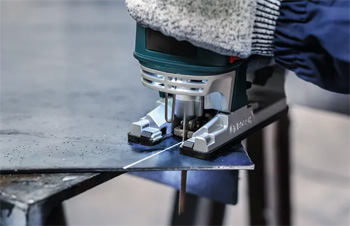

Если разметка нанесена тонким маркером или мелом, чистота поверхности играет решающую роль в соблюдении точных размеров детали. Если лобзик не оснащен такой функцией, опилки быстро засыпают контур и заставляют мастера действовать вслепую, что часто приводит к появлению брака. Наличие переключателя позволяет отключать сдув при подключении пылесоса.

Для повышения эффективности обдува в передней части корпуса устанавливают направляющие сопла, которые концентрируют воздушную струю в нужной точке. Это решение особенно полезно при выполнении сложных фигурных резов по извилистым линиям, где малейшее отклонение недопустимо. Сильный поток воздуха также способствует дополнительному охлаждению режущей кромки пилки, что продлевает ее ресурс при длительных операциях.

Противоскольный вкладыш представляет собой небольшую пластиковую или текстолитовую вставку, которую устанавливают в прорезь опорной плиты лобзика. Она плотно охватывает пильное полотно с обеих сторон и прижимает волокна или слои материала в точке выхода зубьев.

При резке металла это приспособление предотвращает образование крупных заусенцев и минимизирует повреждение защитных или декоративных покрытий. Когда пилка движется вверх, вкладыш не дает краям среза выгибаться, что обеспечивает получение идеально гладкой кромки без дополнительной шлифовки. Такое решение незаменимо при раскрое крашеных листов или сэндвич-панелей, где важно сохранить целостность внешнего лакокрасочного слоя.

Использование вкладыша также улучшает точность позиционирования инструмента в начале работы, так как он служит дополнительным ориентиром для оператора. Чтобы аксессуар работал эффективно, его пропиливают непосредственно установленной пилкой перед началом выполнения основной задачи. Это гарантирует минимальный зазор между металлом и пластиком, что исключает попадание стружки под подошву.

Наибольшее распространение в металлообработке получили пилки с Т-образным хвостовиком, который часто называют европейским стандартом или креплением Bosch. Такая форма имеет два боковых упора, которые обеспечивают максимально жесткую фиксацию в патроне и исключают продольный люфт при сильных ударах. Когда инструмент работает с твердой сталью, на замок ложатся огромные нагрузки, и Т-образная конфигурация распределяет их максимально равномерно по всей площади контакта.

Менее популярные U-образные хвостовики встречаются реже и требуют наличия универсального зажима или использования фиксирующих винтов. Качество стали самого хвостовика должно соответствовать твердости рабочей части, чтобы деталь не деформировалась внутри штока.

Для идентификации назначения пилок производители используют цветовую маркировку на шейке хвостовика, где синий цвет обычно указывает на работу по металлу. В месте перехода от зажима к режущим зубьям сталь полотна проходит специальный отпуск для повышения гибкости, что предотвращает поломку при боковых перекосах. Существуют также усиленные хвостовики увеличенной толщины для промышленного применения в мощных сетевых лобзиках.

Грибковая рукоятка позволяет удерживать лобзик второй рукой сверху, что значительно улучшает контроль над инструментом при выполнении сложных криволинейных резов. Такая форма корпуса обеспечивает более низкий центр тяжести и позволяет вести пилку максимально плавно по намеченному контуру. Когда нужно выполнить фигурный распил по металлу, оператор может менять хват в зависимости от направления движения.

Отсутствие высокой скобы-рукоятки уменьшает габариты устройства, что облегчает работу в стесненных условиях или внутри небольших конструкций. Этот тип корпуса часто выбирают профессионалы для длительных операций, так как он позволяет распределять нагрузку на разные группы мышц рук.

Инструменты с грибковой ручкой идеально подходят для резки заготовок с нижней стороны листа, когда нужно видеть кромку без помех от стружки. Кнопка включения в таких моделях обычно выполнена в виде ползунка на боковой грани, что исключает необходимость постоянного нажатия пальцем во время работы. Внутренняя компоновка двигателя и редуктора в таких корпусах рассчитана на интенсивное охлаждение при любом способе удержания лобзика.

Система противовесов внутри редуктора лобзика компенсирует инерционные силы, которые возникают при возвратно-поступательном движении массивного штока. Она состоит из дополнительных стальных грузов, которые перемещаются в направлении, противоположном движению пильного полотна. Такая синхронизация позволяет снизить уровень вибрации на рукоятках на 50-70%, что крайне важно для сохранения здоровья суставов оператора.

Если инструмент не имеет защиты, высокочастотная дрожь быстро вызывает усталость и мешает точному ведению пилки по тонкой линии разметки. Все движущиеся части механизма проходят компьютерную балансировку для достижения максимальной плавности хода на любых скоростях.

Дополнительную изоляцию обеспечивают эластичные прокладки между двигателем и корпусом, которые поглощают остаточные колебания. Рукоятки лобзика покрывают мягкими полимерными материалами с пористой структурой для улучшения комфорта при длительном использовании. Если лобзиком пилят толстый металл, вибрация усиливается из-за ударов зубьев о материал, поэтому мощные модели оснащают усиленными демпферами.

Регулировка наклона подошвы позволяет выполнять косые резы под углами до 45° в обе стороны от вертикали. Это необходимо при изготовлении сложных пространственных конструкций, где требуется точная стыковка металлических деталей под определенным углом.

Механизм включает в себя поворотный шарнир и систему стопоров на самых популярных значениях: 0°, 22.5° и 45°. Для изменения положения нужно ослабить фиксирующий винт или рычаг, сдвинуть платформу в нужное положение и снова затянуть крепление. Такая функция расширяет возможности ручного электроинструмента, позволяя заменять стационарные отрезные станки при выполнении мелких правок на объекте.

Когда подошва наклонена, нагрузка на пильное полотно распределяется иначе, поэтому скорость подачи следует немного снизить. Важно следить, чтобы направляющий ролик сохранял правильный контакт со спинкой пилки даже в наклонном положении для предотвращения изгиба оснастки. В некоторых моделях для смены угла не требуются дополнительные инструменты, что значительно ускоряет процесс перенастройки оборудования.
