Консольные гидроабразивные станки

Консольная балка испытывает серьезные нагрузки на изгиб и кручение, поэтому для ее изготовления выбирают материалы с высоким соотношением прочности к массе. Часто применяют авиационный алюминий или полые стальные профили с внутренними ребрами жесткости, которые позволяют снизить нагрузку на опорную колонну.

Облегченная конструкция уменьшает инерцию при резких сменах направления, когда головка перемещается по координатам с большим ускорением. Тяжелая балка смещает центр тяжести всей установки, и данное обстоятельство провоцирует вредные вибрации в дальней точке вылета. Малый вес консоли позволяет использовать для управления узлом менее мощные сервоприводы.

Поверхность балки подвергают анодированию, которое создает защитный слой для сопротивления воздействию влажной среды и мелкой абразивной пыли. Точная геометрия профиля исключает провисание свободного конца консоли даже при максимальном удалении головки от основной опоры. Внутри полости балки располагают кабель-каналы и шланги высокого давления, чтобы они не мешали обзору рабочей зоны.

Опорная колонна воспринимает все статические и динамические нагрузки от консоли, поэтому ее изготавливают из массивного чугунного литья или толстостенной стали. Внутри опоры располагают вертикальные ребра жесткости, которые противодействуют силам кручения при движении балки в крайние положения. Нижнюю часть колонны снабжают широким фланцем для сопряжения с фундаментными болтами и бетонным основанием.

Такая конструкция исключает раскачивание установки при работе насоса на максимальном давлении и резких перемещениях режущей головки. Точная калибровка вертикальной оси гарантирует, что плоскость реза останется перпендикулярной рабочему столу в любой точке рабочей зоны. Все монтажные поверхности колонны проходят фрезеровку и шлифовку для обеспечения контакта с каретками консоли.

Внутренние полости опоры часто заполняют специальным полимербетоном, чтобы повысить коэффициент демпфирования и быстрее гасить возникающие вибрации. Данный метод значительно улучшает качество финишной поверхности металла, когда резку выполняют на высоких скоростях подачи. Колонну защищают многослойным лакокрасочным покрытием, которое не боится постоянного контакта с водоабразивной смесью.

Консольная схема создает значительный опрокидывающий момент, который должен полностью гаситься массивным бетонным основанием. При выносе балки на максимальную длину нагрузка на анкерные крепления возрастает, поэтому фундамент проектируют с учетом смещения центра тяжести. Толщина бетонной плиты под опорной колонной обычно составляет от 300 до 500 мм и зависит от габаритов рабочей зоны станка.

Если основание будет иметь недостаточную жесткость, балка начнет раскачиваться, и точность обработки металла мгновенно выйдет за пределы допусков. Стабильный фундамент также защищает оборудование от колебаний грунта, которые могут возникать при работе соседних прессов или молотов в цехе.

Во время монтажа станину выставляют по уровню с использованием стальных подкладок, после чего зазоры заполняют безусадочным заливочным составом. Подобная технология обеспечивает монолитную связь колонны с бетонной массой и предотвращает смещение осей в процессе эксплуатации. Для исключения передачи структурного шума фундамент часто отделяют от общего пола помещения виброгасящими швами.

Для обеспечения плавного хода консоли применяют линейные направляющие качения с четырьмя рядами стальных шариков или роликов. Рельсы изготавливают из закаленной легированной стали с высокой твердостью, что предотвращает появление выработки при эксплуатации. Каретки имеют встроенные системы уплотнений, которые защищают внутренние полости от шлама и влаги.

Предварительный натяг в подшипниковых узлах исключает появление люфтов и обеспечивает высокую жесткость всей конструкции при боковых нагрузках. Направляющие крепят к колонне и балке с помощью болтов повышенного класса прочности, которые выдерживают вибрации. Точное позиционирование элементов гарантирует повторяемость размеров деталей с погрешностью не более 0.05 мм на метр длины.

Смазку в узлы трения подает автоматическая система, которая распределяет состав по всем беговым дорожкам кареток через гибкие трубки. Состав подбирают с учетом высокой влажности в зоне реза, чтобы он прочно держался на металле и предотвращал появление коррозии. Когда станок работает, налет пыли со стенок рельсов убирают ворсовые или резиновые очистители, которые стоят на торцах каждого подшипникового блока.

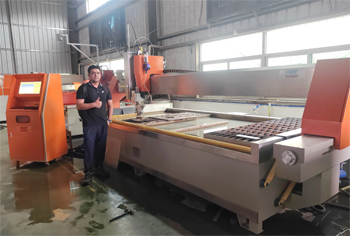

Отсутствие второй опорной колонны позволяет подходить к рабочему столу с трех сторон, что значительно упрощает манипуляции с тяжелыми заготовками. Оператор может использовать  для укладки листов металла вилочный погрузчик или цеховой кран, потому что балка в парковочном положении не перекрывает пространство.

Это сокращает время на подготовительные операции и позволяет обрабатывать материалы, размеры которых превышают габариты самой ванны. Если нужно закрепить заготовку сложной формы, мастеру легче подойти к ней для установки прижимов или упоров. Открытая конструкция также обеспечивает отличный обзор зоны реза под любым углом.

При работе с длинномерным прокатом консольная схема позволяет пропускать деталь сквозь рабочую зону поэтапно без демонтажа защитных ограждений станка. Подобный метод раскроя расширяет возможности небольшого цеха, где нет места для установки портального оборудования большого формата. Удобство расположения органов управления на колонне сокращает лишние перемещения персонала в течение смены.

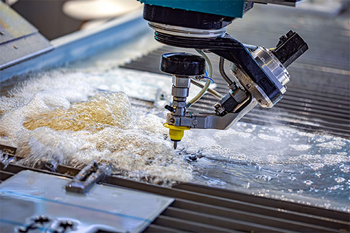

Высокое давление струи создает в зоне резки плотное облако из мельчайших капель воды и частиц абразива, которое может оседать на механизмах. Для защиты приводов и электроники консоль оснащают герметичными кожухами из нержавеющей стали или ударопрочного пластика.

Линейные направляющие закрывают гофрированными мехами, которые сжимаются и растягиваются при движении головки, не пропуская влагу внутрь. Все кабели и шланги укладывают в закрытые гибкие цепи, которые предотвращают перетирание и защищают проводку от прямого попадания брызг. Изоляция исключает возникновение коротких замыканий и предотвращает коррозию узлов станка. Шкаф управления располагают на удалении от ванны или защищают избыточным давлением чистого воздуха внутри корпуса.

Дополнительным барьером служат резиновые фартуки или щетки на режущей головке, которые прижимаются к заготовке и удерживают основную массу брызг под столом. Если станок работает интенсивно, в помещении устанавливают мощную вытяжную вентиляцию для удаления влажного воздуха и предотвращения конденсации на металлических деталях.

Длинная консольная балка под действием собственного веса и массы режущей головки может иметь минимальный наклон вниз на свободном конце. Для устранения этого эффекта в конструкцию закладывают небольшой обратный угол или используют механизмы активной компенсации. В первом случае направляющие устанавливают с учетом расчетного прогиба, чтобы под нагрузкой траектория инструмента стала идеально горизонтальной.

Активные системы включают в себя натяжные тросы или винтовые упоры, которые позволяют настроить геометрию при монтаже. Такая регулировка гарантирует сохранение одинакового зазора между соплом и материалом в любой точке вылета консоли. Если не устранить провисание, глубина реза и качество кромки будут меняться по мере удаления головки от колонны.

Система ЧПУ также может учитывать деформацию балки программно, внося коррективы в координату Z в зависимости от положения по оси Y. Контроллер автоматически поднимает или опускает шпиндель, чтобы компенсировать миллиметровые отклонения структуры. Эта функция особенно полезна при работе с тяжелыми головками для пятиосевой резки, которые создают дополнительный рычаг.

Сервоприводы консольного станка работают в связке с высокоточными планетарными редукторами, которые имеют минимальный боковой люфт. Для передачи движения используют шлифованные косозубые рейки или шарико-винтовые пары с предварительным натягом гайки.

Электроника постоянно отслеживает положение вала с помощью энкодеров с разрешением в несколько тысяч импульсов на один оборот. Когда головка находится на краю балки, рычаг увеличивает влияние погрешностей привода, поэтому система контроля работает с повышенной частотой опроса датчиков. Автоматика корректирует ток в обмотках мотора для преодоления инерции и обеспечения плавного старта. Это позволяет удерживать заданную траекторию с точностью до десятых долей миллиметра даже при резких маневрах.

В конструкцию привода часто внедряют алгоритмы подавления резонансных колебаний, которые возникают из-за гибкости длинной консоли. Контроллер анализирует нагрузку и гасит вибрации за счет микроскопических изменений скорости подачи в противофазе к основному движению. Эта функция предотвращает появление дрожи на кромках заготовок и снижает шум при работе станка на высоких оборотах.

Шланги высокого давления и электрические кабели укладывают в специальный гибкий кабель-канал, который защищает коммуникации от изгибов и внешних повреждений. Его изготавливают из износостойкого нейлона или стали, причем звенья цепи имеют ограниченный радиус поворота для предотвращения заломов магистралей. Один конец канала жестко крепят к опорной колонне, а другой перемещается вместе с консольной балкой по всей длине оси. Укладка исключает провисание шлангов и их попадание под режущую струю или в движущиеся части станка.

Внутри цепи провода и трубки разделяют перегородками, чтобы они не перетирались друг об друга при частых перемещениях. Использование качественных материалов в конструкции канала гарантирует его надежную работу в течение миллионов циклов изгиба.

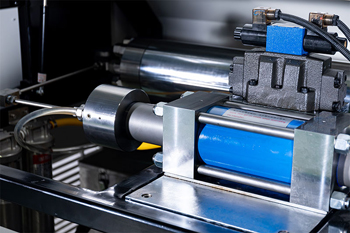

Трубки высокого давления производят из нержавеющей стали со специальной навивкой или из армированных полимеров, способных выдерживать 4000 бар. В местах соединений используют поворотные муфты, которые компенсируют крутильные нагрузки на шланги при наклоне режущей головки. Регулярный осмотр состояния кабель-канала позволяет вовремя заметить износ оболочки проводов или появление течей в гидравлической системе.

Консольная схема требует установки только одной фундаментной опоры, что позволяет размещать станок в угловых зонах или вплотную к колоннам здания. Отсутствие второй направляющей рельсы и массивного портала освобождает полезную площадь пола для складирования заготовок или проезда техники.

Общие габариты установки по ширине заметно меньше, чем у портальных аналогов с таким же размером рабочей зоны. Компактность позволяет рационально использовать пространство, если каждый квадратный метр площади находится на учете. Систему подготовки воды и насосную станцию можно расположить за опорной колонной, что минимизирует длину соединительных коммуникаций. Консольный тип оборудования часто выбирают предприятия, которым требуется высокая маневренность при ограниченном бюджете.

Монтаж такого станка проходит быстрее, потому что не нужно выставлять параллельность двух удаленных друг от друга рельсовых путей. Все основные узлы сосредоточены в одном блоке, что упрощает подведение электричества и сжатого воздуха к месту установки. Если в будущем потребуется переезд в другое помещение, демонтаж и перевозка консольного агрегата потребуют меньше усилий и затрат на транспорт.

Главные подшипники колонны воспринимают колоссальные осевые и радиальные нагрузки, поэтому их состояние проверяют согласно регламенту. Обслуживание включает закачку свежей пластичной смазки через пресс-масленки, которые расположены в верхней и нижней части опорного узла. Состав должен обладать высокими противозадирными свойствами и водостойкостью для защиты полированных тел качения от коррозии.

В процессе работы оператор контролирует отсутствие посторонних шумов или вибраций, которые могут указывать на износ сепаратора или дорожек качения. Раз в полгода проводят проверку осевого люфта с помощью индикатора часового типа для контроля износа подшипниковых пар. Если зазор превышает допустимое значение, выполняют регулировку натяга или полную замену деталей.

Внутренние полости подшипниковых узлов защищают многослойными сальниками, которые предотвращают вымывание смазки при попадании брызг воды. Очистка корпуса колонны от налета абразивной пыли предотвращает попадание твердых частиц под уплотнения при вращении или перемещении балки. Своевременное обновление смазочного материала вымывает продукты износа и мелкую металлическую стружку из рабочей зоны подшипника.

Длина вылета консоли напрямую определяет максимально допустимые ускорения, потому что длинный рычаг усиливает любые возникающие колебания инструмента. Когда балка имеет значительный размер, систему ЧПУ настраивают на более плавный разгон и торможение для предотвращения упругой деформации свободного конца.

Если скорость перемещения головки будет слишком высокой, возникнет риск появления волнистости на кромке детали из-за микроскопических отклонений конструкции. По этой причине для сверхдлинных консолей используют более жесткие профили с увеличенным поперечным сечением и толщиной стенки. Струя воды при резке создает ответную реакцию, которая стремится отклонить сопло в сторону, противоположную направлению подачи.

Производительность процесса также зависит от жесткости балки, так как вибрации заставляют снижать темп прохода для получения чистого реза без задиров. При работе вблизи опорной колонны станок может двигаться быстрее, но на дальнем краю вылета скорость приходится ограничивать на 15-20%. Использование демпфирующих вставок внутри профиля консоли позволяет расширить диапазон рабочих скоростей без потери качества.

Для предотвращения падения или самопроизвольного смещения консоли при потере питания применяют электромагнитные тормоза на валах сервоприводов. При отсутствии напряжения система срабатывает мгновенно, жестко блокируя вращение редукторов и фиксируя балку в текущем положении. Такая защита исключает повреждение режущей головки и заготовки, если авария произошла во время активного процесса обработки металла.

После восстановления электроснабжения контроллер ЧПУ проводит процедуру поиска референтных точек для восстановления точных координат осей. Драйверы двигателей сохраняют данные о положении в энергонезависимой памяти, что позволяет продолжить резку с места остановки без потери контура. Наличие механических ограничителей хода на концах направляющих предотвращает вылет кареток за пределы безопасной зоны.

Дополнительно в систему устанавливают источники бесперебойного питания, которые поддерживают работу логических блоков управления в течение нескольких минут. Этого времени достаточно для корректного завершения текущей команды и поднятия режущей головки в безопасное положение над листом. Ручное перемещение балки при отсутствии тока возможно только после принудительной разблокировки тормозов специальным рычагом.
