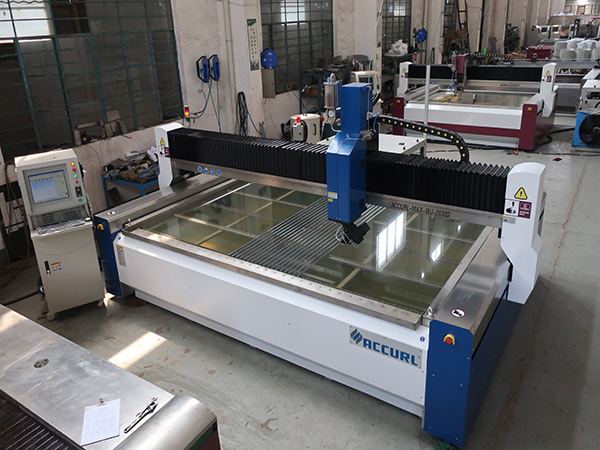

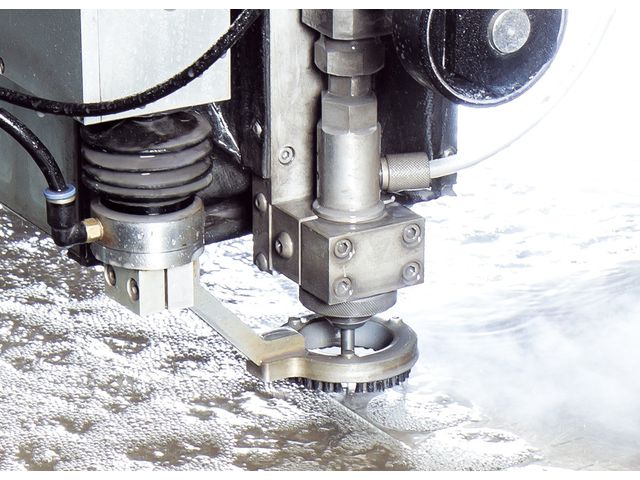

Портальные гидроабразивные станки

Электроника постоянно контролирует положение двух независимых моторов, которые перемещают массивную балку по параллельным рельсам. Для этого применяют систему ЧПУ с функцией отслеживания координат от прецизионных датчиков на каждом валу.

Когда один край портала начинает отставать, автоматика корректирует ток в обмотках и выравнивает положение конструкции. Такой контроль исключает перекос балки, который может привести к заклиниванию роликовых опор или поломке направляющих. Если рассогласование превышает допустимый предел, станок немедленно прекращает работу для предотвращения аварии.

Между двумя сторонами привода существует логическая связь, которую настраивают через программные алгоритмы блока управления. Использование сервоприводов с высоким разрешением энкодеров гарантирует плавный ход портала без рывков и вибраций. Соединение двигателей через общую шину данных обеспечивает мгновенную передачу команд для синхронного старта и торможения. Если станок имеет ширину пролета более 4 м, точность настройки моторов становится главным условием для получения качественных деталей.

Основание рабочего стола проектируют с огромным запасом прочности, потому что портальные машины часто используют для разделки стальных плит весом в несколько тонн. Конструкция состоит из мощного сварного каркаса, который устанавливают отдельно от направляющих самого портала. Такое разделение исключает влияние массы заготовки на точность перемещения режущей головки по осям.

Стандартные модели выдерживают вес от 500 до 1000 кг на каждый 1 м² площади поверхности. Если станок предназначен для работы с броневой сталью или массивными слябами, этот показатель увеличивают за счет усиления балок и опорных ламелей. Внутренние перегородки ванны также выполняют роль ребер жесткости и помогают равномерно распределять давление по всему периметру фундамента.

Для удержания тяжелого проката применяют наборные стальные пластины, которые можно быстро заменить после их износа или повреждения. Когда на стол укладывают лист толщиной 150 мм, автоматика должна учитывать возможный прогиб опорных элементов. Система ЧПУ позволяет вносить правки в карту высот, чтобы сопло всегда сохраняло нужный зазор до металла. Высокая несущая способность рамы гарантирует безопасность процесса и исключает случайную деформацию оборудования при ударах краном.

Выбор типа привода зависит от длины рабочей зоны станка и требуемой скорости перемещения балки по осям. Для длинных порталов с ходом более 3 м обычно выбирают зубчатые рейки, потому что винтовые пары на такой дистанции начинают провисать под собственным весом. Рейка обеспечивает высокую динамику и позволяет разгонять конструкцию до максимальных скоростей без риска возникновения вибраций.

Прецизионные шлифованные комплекты имеют минимальный зазор между зубьями, что гарантирует точность позиционирования в пределах 0.05 мм. Система автоматической смазки постоянно обновляет защитный слой масла на поверхности металла. Если требуется высокая точность на коротких участках, шарико-винтовые пары показывают лучший результат из-за отсутствия эффекта накопленной ошибки.

В современных мощных установках применяют косозубые рейки из закаленной стали, которые работают намного тише прямозубых аналогов. Такая геометрия увеличивает площадь контакта и позволяет передавать огромный крутящий момент от сервоприводов. Если станок имеет длину более 10 м, рейка остается единственным надежным вариантом для обеспечения стабильности хода.

Погружение заготовки в воду позволяет полностью исключить разлет брызг и значительно снизить уровень акустического шума во время работы. Когда струя воды и абразива выходит из сопла под поверхностью жидкости, энергия потока гасится более эффективно и безопасно.

Такой метод предотвращает образование мелкодисперсного тумана, который может оседать на прецизионных узлах портала и вызывать их коррозию. Видимость в зоне реза при этом сохраняется, но оператор защищен от раскаленных частиц и пыли. Резка под водой идеально подходит для обработки нержавеющей стали и алюминия, когда нужно сохранить чистоту поверхности листа. Система контроля уровня в ванне позволяет быстро поднимать или опускать воду в зависимости от текущей задачи.

Дополнительным преимуществом подводной технологии является эффективное охлаждение материала, что исключает даже минимальные температурные деформации. Это позволяет вырезать мелкие детали с очень тонкими перемычками без риска их коробления или оплавления краев. Отработанный песок оседает на дно ванны быстрее и не поднимается в воздух при случайных завихрениях потока.

Срок службы опорных пластин зависит от интенсивности эксплуатации оборудования и толщины материалов, которые режут на станке. Ламели постепенно прорезаются струей воды, потому что они принимают на себя остаточную энергию после разделения основной заготовки. При работе в одну смену замену элементов обычно проводят раз в 3–6 месяцев.

Если на столе часто раскраивают тонкие листы, износ происходит быстрее из-за более частых проходов головки над ребрами стола. Оператор может переворачивать пластины или менять их местами, чтобы продлить общий ресурс расходных материалов. Когда глубина прорезей в металле достигает 20–30 мм, ламели следует заменить для исключения перекоса деталей.

Для изготовления таких опор выбирают обычную углеродистую сталь, так как она имеет низкую стоимость и легко поддается утилизации. В некоторых случаях применяют зубчатый профиль верхней кромки, который минимизирует площадь контакта и предотвращает приваривание мелких брызг к заготовке. Если вовремя не обновить ламели, мелкие вырезанные фрагменты могут провалиться или заклинить внутри поврежденных пазов.

Портальные станки оснащают датчиками, которые мгновенно останавливают движение балки при возникновении физического препятствия на пути головки. Чаще всего применяют сенсоры касания на сопле и лазерные барьеры, которые сканируют пространство перед движущимся порталом.

Если заготовка выгнется или на столе окажется посторонний предмет, автоматика за доли секунды отключит питание сервоприводов. Это предотвращает поломку дорогостоящей фокусирующей трубки и защищает механические узлы трансмиссии от ударных нагрузок. После срабатывания защиты система ЧПУ сохраняет координаты остановки, что позволяет продолжить резку после устранения помехи.

Программное обеспечение также контролирует программные лимиты перемещений, которые не дают порталу выйти за границы безопасной рабочей зоны. На концах направляющих устанавливают механические буферы и концевые выключатели для дублирования электронной защиты. Когда станок выполняет быстрые холостые переходы, датчики работают в режиме повышенной чувствительности для исключения любых контактов.

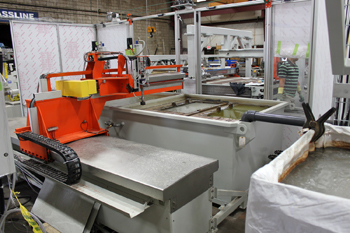

Для работы с длинномерным прокатом применяют станки с модульной конструкцией рамы, которую можно наращивать до нужных размеров. Направляющие рельсы стыкуют с высокой точностью, чтобы каретки портала перемещались без рывков и падения точности на переходах. Система ЧПУ поддерживает работу с длинными осями и позволяет разбивать общую программу резки на несколько последовательных этапов.

Если длина листа превышает габариты стола, материал можно передвигать вдоль ванны с последующим перебазированием нулевой точки. Специальные датчики находят край металла и корректируют траекторию инструмента для идеального совмещения контуров. Такая гибкость позволяет небольшим цехам выполнять заказы на изготовление деталей для судостроения и мостовых конструкций.

Ванну в таких установках часто делают секционной для упрощения транспортировки и монтажа на месте эксплуатации. Каждая секция имеет собственную систему слива воды и сбора отработанного абразива, что повышает надежность гидравлического контура. Портал движется по всей длине стола, а гибкие кабель-каналы обеспечивают подвод энергии к головке в любой точке рабочей зоны. Применение лазерных сканеров помогает выровнять положение листа относительно осей станка без тяжелой оснастки.

Конструкция портала позволяет устанавливать от 2 до 4 независимых режущих узлов для одновременной обработки нескольких одинаковых деталей. Каждую головку монтируют на отдельной каретке, которая перемещается по общей балке с помощью собственных или синхронных приводов.

Расстояние между инструментами настраивают вручную или через систему ЧПУ в зависимости от ширины заготовок. Подача воды от насоса распределяется через коллектор, который поддерживает одинаковое давление во всех активных соплах. Использование многоголовочной схемы кратно увеличивает производительность станка при серийном выпуске фланцев или кронштейнов. Когда требуется вырезать одну крупную деталь, лишние блоки перемещают в зону парковки.

Мощности насоса высокого давления должно хватать для обеспечения расхода воды на всех работающих форсунках одновременно. Для стабильной работы такой системы применяют агрегаты с увеличенным объемом цилиндров или устанавливают несколько насосов в единую сеть. Автоматика контролирует подачу абразива отдельно для каждой головки, что предотвращает брак при засорении одного из каналов. Если станок оснащен системой компенсации конусности, она дублируется для каждого режущего модуля.

При ширине портала более 3 м балка начинает испытывать значительные нагрузки на прогиб, поэтому ее изготавливают в виде сложной пространственной фермы. В качестве основного материала выбирают высокопрочные сорта стали или алюминиевые сплавы с развитым внутренним оребрением. Коробчатое сечение конструкции обеспечивает максимальное сопротивление на скручивание при резких ускорениях тяжелой каретки.

Для снижения вибраций внутренние полости балки часто заполняют демпфирующими составами на основе синтетических смол. Это позволяет головке перемещаться плавно и исключает появление микроскопической дрожи на режущей кромке. Высокая жесткость узла гарантирует сохранение паспортной точности в любой точке рабочего диапазона оси.

Все монтажные плоскости под направляющие проходят многоступенчатую механическую обработку для обеспечения идеальной параллельности. Дополнительные ребра жесткости в местах крепления боковых опор портала предотвращают деформацию при экстренном торможении. Если балка имеет большую длину, инженеры учитывают тепловое расширение металла и используют специальные компенсирующие муфты.

Портальные установки способны резать сталь толщиной до 300 мм и более, что недоступно для большинства лазерных или плазменных станков. Максимальный параметр зависит от мощности насоса высокого давления и диаметра используемой фокусирующей трубки.

Если требуется разделить массивную заготовку, систему ЧПУ переводят в режим пониженной скорости подачи для обеспечения сквозного пробития. При работе с толстыми плитами особое значение приобретает функция компенсации конусности, которая позволяет сохранять перпендикулярность торцов. Струя воды не теряет режущую способность в глубине металла, если давление в системе поддерживается на уровне 4000 бар и выше.

Для резки заготовок толщиной более 100 мм применяют специальные режимы врезки с постепенным нарастанием давления. Это предотвращает возникновение обратных брызг и защищает сопло от повреждения. Автоматика регулирует расход песка, чтобы его количества хватало для эффективного разрушения структуры металла по всей высоте реза. Линейная скорость при обработке толстых листов может составлять несколько миллиметров в минуту, но качество поверхности остается высоким.

Для защиты электрических кабелей и шлангов высокого давления применяют закрытые гибкие цепи из ударопрочного полимера или нержавеющей стали. Звенья кабель-канала имеют плотное соединение, которое предотвращает прямое попадание воды и мелкодисперсного абразивного тумана внутрь магистрали.

Цепи укладывают в специальные направляющие желоба вдоль портала и станины, что исключает их провисание и перетирание. Внутри канала провода разделяют перегородками для предотвращения трения оболочек при частых перемещениях балки. Изоляция гарантирует отсутствие коротких замыканий и продлевает срок службы проводки в условиях высокой влажности.

Кабели выбирают в специальном исполнении для работы в подвижных системах с малым радиусом изгиба и стойкостью к агрессивным средам. Шланги для воды защищают дополнительными спиральными обмотками, чтобы они не повреждались при случайном контакте с острыми краями деталей. Когда станок работает под водой, для снижения риска заливов кабель-каналы располагают на максимальной высоте от зеркала жидкости.

Проверку геометрии станка проводят с помощью лазерных интерферометров и прецизионных уровней в процессе монтажа и ежегодного сервисного обслуживания. Направляющие рельсы должны быть идеально параллельны друг другу на всей длине хода балки, чтобы исключить риск заклинивания опор.

Отклонение по всей дистанции не должно превышать 0.02 мм на 1 м длины. Если одна из осей сместится, портал начнет испытывать внутренние напряжения, что приведет к перегреву сервоприводов и ускоренному износу подшипников. Калибровку проводят по нескольким контрольным точкам с внесением правок в ПО. Качественная настройка механики гарантирует получение деталей с идеальной геометрией контура.

Во время испытаний используют методы диагональных замеров и проверку перпендикулярности осей X и Y с помощью эталонных угольников. Когда станок имеет значительную ширину пролета, контролируют отсутствие провисания балки в средней части под весом режущей головки. Юстировочные винты под опорами рельсов позволяют точно выставить уровень горизонта на бетонном основании цеха. Состояние беговых дорожек направляющих проверяют на наличие задиров и глубоких царапин от абразивной пыли.
