Резка и гибка алюминия

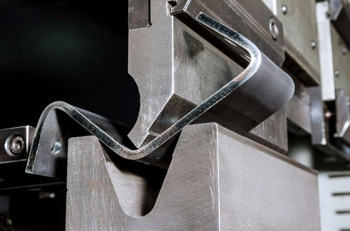

Радиус изгиба алюминиевого листа определяют исходя из пластичности конкретного сплава и общей толщины заготовки. Когда металл деформируют на листогибочном прессе, внешние слои материала растягивают на пределе текучести. Чтобы предотвратить появление трещин или разрывов на угле, радиус пуансона должен соответствовать расчетным нормам.

Для мягких марок типа АД1 этот параметр может составлять 1t, где t - толщина металла. Твердые и нагартованные листы требуют увеличения радиуса до 2t или даже 3t. Если проигнорировать эти технологические требования, деталь быстро придет в негодность из-за разрушения структуры в месте максимального напряжения.

Ширина раскрытия нижней матрицы также влияет на качество угла и величину возникающих в металле усилий. Когда выбирают слишком узкий паз, давление на алюминий возрастает и риск появления глубоких вмятин увеличивается. Оптимальным соотношением считают ширину матрицы в 6–8 раз больше толщины обрабатываемого листа. Такой подход обеспечивает плавное распределение механических нагрузок и минимизирует деформацию волокон на внешней стороне.

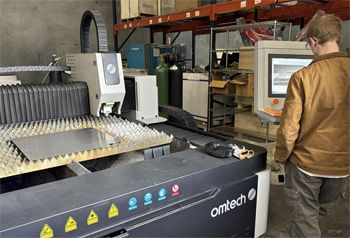

Лазерный раскрой алюминиевого листа типа «квинтет» требует использования систем автоматического слежения за фокусным расстоянием. Выпуклый рисунок на поверхности создает перепад высот, который может достигать 1,5 мм и более.

Когда режущая головка перемещается по листу, датчики мгновенно корректируют ее положение, чтобы сохранить стабильную энергию луча. Если фокус сместится, качество реза ухудшится и на нижней стороне заготовки образуется трудноудаляемый грат. Использование современных оптоволоконных лазеров позволяет успешно преодолевать эти трудности на высокой скорости. Процесс проходит бесконтактно, поэтому рифление не сминается и сохраняет свою форму до самой линии разделения. Результат отличается высокой точностью и чистотой кромки.

Для получения ровного среза на рифленом алюминии применяют азот под высоким давлением. Газ эффективно выдувает расплав из зоны контакта и предотвращает окисление кромок заготовки. Когда луч проходит через выступы рисунка, мощность излучения должна оставаться стабильной для исключения недорезов. Резаные рифленые листы часто используют для изготовления ступеней, настилов и элементов тюнинга автомобилей.

Направление прокатки алюминиевого листа оказывает решающее влияние на его устойчивость к образованию дефектов при деформации. В процессе производства зерна металла вытягивают вдоль длины рулона, что создает выраженную анизотропию свойств.

Когда линию гиба располагают поперек этих волокон, риск разрыва материала сводится к минимуму. Если же сгиб выполняют вдоль направления проката, алюминий может треснуть даже при соблюдении рекомендуемых радиусов. Этот фактор обязательно учитывают на этапе раскладки деталей на листе перед началом лазерного раскроя. Правильное позиционирование заготовок позволяет использовать возможности сплава на 100% и гарантирует прочность готовой конструкции.

Тщательная проверка маркировки на поверхности листов помогает точно определить ориентацию зерен перед началом работ. Когда чертеж содержит несколько сгибов в разных плоскостях, выбирают компромиссный вариант расположения под углом 45 градусов. Такая хитрость снижает вероятность повреждения структуры при работе с нагартованными сплавами типа Д16Т.

Защита поверхности алюминия от механического воздействия инструмента приоритетна при изготовлении декоративных элементов. Когда стальной пуансон давит на лист, в местах контакта с кромками матрицы могут возникнуть вмятины или темные полосы.

Чтобы избежать этих дефектов, используют специальные эластичные пленки или подложки из полиуретана. Материалы укладывают на рабочую зону перед началом процесса, чтобы исключить прямой контакт алюминия со сталью. Подобная мера позволяет сохранить идеальное состояние анодированного или полированного слоя без необходимости последующей шлифовки. Чистота рабочего инструмента также играет важную роль, потому что любая соринка под прессом оставит глубокий след на мягком металле.

Применение защитных лент различной плотности помогает подобрать оптимальный уровень безопасности для конкретных условий работы. Когда деталь имеет сложную конфигурацию, пленку наносят на обе стороны листа еще на этапе лазерной резки. Это предотвращает появление царапин при перемещении заготовок между станками и в процессе их складирования. После завершения всех операций по гибке покрытие легко удаляют и изделие приобретает законченный товарный вид.

Применение азота в качестве вспомогательного газа при лазерной обработке алюминия позволяет получать чистый и светлый срез без оксидного слоя. Когда процесс ведут в кислородной среде, на кромках образуется твердая корка, которая затрудняет последующую сварку и покраску.

Азот подают в зону реза под давлением до 20 бар, чтобы мгновенно выдувать расплавленный металл из канала. Данный газ не вступает в химическую реакцию с алюминием и играет роль защитной атмосферы. В результате торец детали получается гладким и не требует механической зачистки перед сборкой.

Использование чистого азота повышает общую производительность станка и продлевает срок службы защитных стекол режущей головки. Высокое давление газа также способствует эффективному охлаждению кромок заготовки в процессе термического воздействия. Это предотвращает деформацию тонких листов и сохраняет четкость мелких элементов сложного контура. Когда алюминий режут с азотом, риск появления застывших капель (грата) на нижней стороне металла сводится к минимуму.

Эффект пружинения заставляет алюминиевую заготовку немного раскрываться после снятия нагрузки с пуансона пресса. Величину этого отклонения определяют исходя из упругости сплава и радиуса изгиба. Когда лист вынимают из матрицы, заданный угол может увеличиться на 1–3 градуса из-за возврата металла в исходное состояние.

Чтобы получить точный результат, пуансон опускают чуть глубже проектного значения на расчетную величину. Автоматика современных станков с ЧПУ контролирует сопротивление материала и вносит правку в движение траверсы в режиме реального времени. Эта технология обеспечивает высокую точность угловых размеров во всей партии выпускаемой продукции. Точные настройки позволяют исключить ручную доводку каждой детали.

Величина обратной деформации зависит также от температуры окружающей среды и от времени выдержки под нагрузкой. Когда работают с твердыми сплавами, коэффициент пружинения возрастает и требует более тщательной калибровки инструмента. Перед запуском серийного производства всегда выполняют несколько тестовых операций на обрезках того же материала.

Гибка анодированного алюминия возможна при условии соблюдения больших радиусов и использования специальной оснастки. Слой оксида на поверхности металла обладает высокой твердостью, но крайне низкой пластичностью по сравнению с основой. Когда радиус изгиба слишком мал, защитное покрытие начинает трескаться и на угле образуется мелкая сетка разрывов.

Такие дефекты ухудшают внешний вид детали и лишают металл антикоррозийной защиты в месте деформации. Чтобы сохранить целостность слоя, деталь деформируют плавно и избегают резких ударов инструмента. Использование полированных пуансонов снижает трение и предотвращает отслоение декоративного напыления.

Если проект требует создания острого угла, анодирование рекомендуют проводить после завершения всех слесарных и гибочных операций. В этом случае защитный слой ложится равномерно на всю поверхность готовой детали без внутренних напряжений. Когда работы выполняют по уже окрашенному или анодированному прокату, края матрицы закрывают мягким войлоком или полимером. Это исключает появление царапин и потертостей на лицевой стороне изделия.

Несмотря на высокую точность лазера, на нижней кромке алюминиевых заготовок могут оставаться мелкие частицы застывшего металла. Когда параметры резки подобраны идеально, этот облой легко отделяется при механическом воздействии.

Для удаления грата используют ручные зенковки, напильники или автоматические шлифовальные станки. Если деталей много, применяют вибрационную галтовку, где изделия очищают при контакте с абразивными телами в специальном барабане. Данная процедура позволяет одновременно снять заусенцы и скруглить острые края во всем объеме партии. Чистая кромка без наплывов необходима для безопасного монтажа и качественного прилегания деталей друг к другу.

Очистка торцов тоже подготавливает металл к последующему нанесению защитных покрытий или сварке. Если оставить частицы грата, они могут стать причиной непроваров или отслоения краски со временем. Профессиональное оборудование для финишной отделки позволяет обрабатывать кромки со скоростью до 5 м/минуту. Когда работают с декоративным алюминием, используют мягкие нейлоновые щетки с абразивом, чтобы не повредить основную поверхность.

Гибка предварительно окрашенных алюминиевых листов требует применения красок с высокой эластичностью и соблюдения щадящих режимов деформации. Когда слой порошкового пигмента проходит через печь полимеризации, он образует прочную пленку на поверхности металла. Если радиус гиба будет слишком малым, покрытие не выдержит растяжения и начнет отслаиваться от основы.

Чтобы избежать повреждения декоративного слоя, используют пуансоны с увеличенным радиусом закругления. Скорость опускания траверсы пресса должна быть плавной, чтобы дать материалу время на постепенное перераспределение напряжений. Качественная подготовка поверхности перед окраской обеспечивает надежную адгезию, которая предотвращает сколы краски при механическом воздействии.

Использование специальных матриц с роликовыми вставками значительно снижает трение и защищает краску от потертостей. Когда деталь движется по таким роликам, риск возникновения царапин на лицевой стороне практически исчезает. Если всё же возникают микротрещины, их можно устранить с помощью специальных ремонтных составов того же цвета, но профессиональный подход к настройке оборудования позволяет обходиться без последующей реставрации.

Зеркальный алюминий имеет специальный отражающий слой, который крайне чувствителен к любым механическим контактам и загрязнениям. Когда выполняют лазерную резку такого материала, используют азот высокой чистоты чтобы исключить появление продуктов горения на поверхности. Луч лазера должен входить в металл под строго определенным углом для предотвращения обратного отражения в оптическую систему.

Защитную пленку, которой покрывают листы на заводе, удаляют только после завершения всех стадий производства и сборки. Это гарантирует сохранение идеального блеска без царапин, отпечатков пальцев и потертостей. Использование вакуумных захватов при перемещении листов исключает риск падения и появления вмятин на мягкой основе.

Гибка зеркальных листов требует применения полированных матриц и пуансонов с идеальной чистотой поверхности. Любая мелкая стружка или пылинка под давлением пресса оставит на зеркале неустранимый дефект. Чтобы полностью исключить риск повреждения, линию сгиба закрывают специальным техническим скотчем или используют полимерные накладки. Когда деталь приобретает нужную форму, ее аккуратно упаковывают в мягкую бумагу или во вспененный полиэтилен.

Наличие отверстий в зоне изгиба существенно меняет поведение алюминиевого листа под нагрузкой и требует корректировки параметров настройки пресса. Когда пуансон давит на перфорированный участок, металл деформируется легче из-за уменьшения площади поперечного сечения. Это может привести к тому, что угол получится острее заданного значения при использовании стандартных настроек.

Чтобы обеспечить точность размеров, усилие прижима и глубину опускания инструмента подбирают индивидуально для каждого типа перфорации. Если отверстия расположены слишком близко к линии гиба, они могут изменить свою форму и стать овальными. Правильное планирование чертежа позволяет избежать искажения рисунка и сохранить прочность конструкции.

Когда гибку проводят поперек рядов отверстий, риск искривления линии реза возрастает. Для решения этой проблемы используют специальные широкие матрицы, которые поддерживают лист по всей площади контакта. Если перфорация имеет сложный художественный узор, гибку стараются выполнять на участках сплошного металла. Использование современного оборудования с ЧПУ позволяет вносить правки в процесс деформации после первого пробного гиба.

Для изготовления деталей со сложной геометрией и малым радиусом изгиба выбирают пластичные сплавы серий 1000, 3000 и 5000. Материалы марок АД1, АМц и АМг2 обладают отличной способностью к деформации без потери целостности структуры.

Когда алюминий имеет высокую степень чистоты, его волокна легко перестраиваются под воздействием инструмента. Перечисленные марки позволяют выполнять многократные гибы в разных плоскостях без риска появления усталостных трещин. Если проект требует высокой прочности, используют сплавы группы 5000 с содержанием магния, которые хорошо сочетают твердость и пластичность.

Сплавы серии 6000 и 7000, такие как АД31 или Д16, требуют обязательного учета состояния поставки металла. Когда алюминий прошел процедуру полной закалки и искусственного старения, его пластичность резко снижается. Для гибки таких материалов часто применяют предварительный отжиг или выбирают заготовки в мягком состоянии. Контроль твердости каждой партии сырья позволяет избежать поломки инструмента и массового брака.
