Копировально-прошивные станки

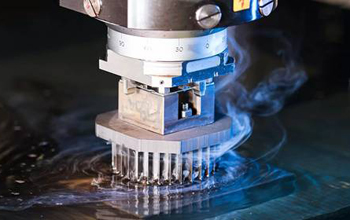

Медные заготовки выбирают для получения максимальной чистоты поверхности торцов, потому что этот металл обладает отличной теплопроводностью и позволяет формировать мельчайшие детали рельефа. Медь легко поддается механической обработке на фрезерных станках, и за счет этого мастера создают инструменты со сложной пространственной геометрией для ювелирных изделий.

Когда требуется обработка закаленных сталей на больших токах, применяют электроды из вольфрама или его сплавов. Эти материалы имеют экстремально высокую температуру плавления, поэтому они почти не изнашиваются в процессе интенсивной эрозии металла.

Для массового изготовления пресс-форм часто используют графитовые блоки, которые отличаются высокой скоростью съема материала и низким коэффициентом термического расширения. Графит не плавится в диэлектрике, а сразу переходит в газообразное состояние, и это свойство обеспечивает стабильность искрового зазора.

Твердость и структура материала электрода напрямую влияют на точность копирования формы эталона. Перед началом работ поверхность электрода полируют до зеркального блеска, чтобы исключить перенос микроскопических неровностей на деталь заготовки.

Вращающаяся С-ось превращает стандартный прошивной агрегат в универсальный обрабатывающий центр, потому что позволяет электроду совершать сложные винтовые движения. С помощью этой функции на станке нарезают внутренние резьбы в деталях из сверхтвердых сплавов или создают спиральные каналы в деталях авиационных двигателей. Шпиндель вращается с высокой точностью под контролем системы ЧПУ, и за счет этого инструмент входит в металл по заданной траектории без механического заклинивания.

Когда электрод постоянно меняет свое положение в пространстве, продукты эрозии вымываются из зоны реза намного эффективнее. Это предотвращает возникновение коротких замыканий и позволяет увеличивать глубину прошивки без потери скорости. Наличие поворотной оси также необходимо для центровки инструмента относительно отверстий, которые уже имеются в заготовке.

Механизм оси снабжают прецизионным энкодером, который отслеживает угол поворота вала с погрешностью до нескольких угловых секунд. Это гарантирует идеальное совпадение профиля инструмента с вырезаемым контуром при многократных заходах. Внутренние каналы С-оси позволяют подавать диэлектрическую жидкость под давлением непосредственно через патрон в полость электрода, что исключает использование внешних шлангов.

Орбитальное перемещение подразумевает совершение электродом микроскопических колебательных движений по кругу или квадрату относительно центральной оси прошивки. Этот метод применяют на финальных этапах обработки, когда нужно расширить полость до нужного размера и улучшить качество поверхности торцов.

Когда инструмент движется по орбите, зазор между ним и деталью постоянно меняется, и это способствует принудительной циркуляции диэлектрика в узких местах. Жидкость засасывается в расширяющееся пространство и вымывает частицы шлама, которые мешают стабильному горению искры. Такой подход позволяет получать идеально ровные стенки без использования нескольких комплектов оснастки разного диаметра.

Программное обеспечение станка поддерживает десятки схем орбитального качания, которые выбирают исходя из формы вырезаемого отверстия. Вектор движения плавно меняется в реальном времени, и за счет этого достигается равномерный съем металла по всему периметру контура. Если деталь имеет острые внутренние углы, автоматика уменьшает амплитуду колебаний в этих точках для сохранения точности геометрии.

Термостабилизация диэлектрической жидкости имеет решающее значение для сохранения микронной точности обработки в процессе долгой работы станка. Электрические разряды выделяют огромное количество тепловой энергии, которая нагревает масляную среду и саму металлическую заготовку. Если температура масла поднимется выше установленного предела, начнется тепловое расширение деталей, и это приведет к смещению координат и появлению брака.

Система охлаждения включает мощный чиллер и теплообменник, которые поддерживают параметры среды с точностью до 0.1℃. Постоянная циркуляция жидкости через блоки фильтрации гарантирует равномерное распределение тепла по всему объему рабочей ванны. ЧПУ станка блокирует запуск импульсного генератора, если датчики фиксируют отклонение температуры от эталонных значений в базе данных.

Контроль нагрева также важен для обеспечения пожарной безопасности, потому что масляные диэлектрики имеют определенную температуру вспышки паров. Внутренние датчики фиксируют появление горячих зон и мгновенно подают сигнал на снижение мощности импульсов для предотвращения возгорания. Качественное охлаждение предотвращает химическую деградацию масла и замедляет процесс образования нагара на стенках фильтров.

Блок очистки диэлектрика состоит из набора бумажных или синтетических фильтров и мощного насоса для принудительной прокачки жидкости. В процессе прошивки образуется мелкая металлическая взвесь и продукты распада графита, которые делают масло проводником электричества. Система фильтрации задерживает частицы размером до 3 мкм, и это позволяет сохранять диэлектрические свойства среды на расчетном уровне.

Жидкость постоянно проходит через каскад очистителей, где сначала удаляются крупные фракции шлама, а затем происходит тонкая доводка состава. Чистое масло обеспечивает стабильность искрового зазора и исключает риск возникновения дуговых разрядов в зоне реза.

Для сбора ферромагнитных частиц в контур часто встраивают магнитные уловители, которые значительно продлевают срок службы основных фильтрующих элементов. Отработанный шлам скапливается в специальных бункерах, конструкция которых позволяет быстро удалять отходы без полной остановки станка. Внутренние стенки баков защищают антикоррозионными покрытиями для исключения попадания ржавчины в систему подачи диэлектрика.

Современные импульсные генераторы оснащают системами адаптивного управления, которые анализируют состояние межэлектродного зазора тысячи раз в секунду. Если в зоне реза скапливается слишком много шлама, электроника мгновенно меняет форму и частоту разрядов для предотвращения аварийной ситуации.

Контроллер фиксирует появление микродуг, которые могут прожечь деталь, и за доли микросекунды снижает вольтаж до безопасного уровня. Такая гибкость настроек позволяет станку самостоятельно подбирать режимы прошивки в зависимости от текущей глубины и материала заготовки. Адаптивный блок управления обеспечивает максимальную производительность процесса при минимальном износе дорогостоящего медного или графитового электрода.

Высокий коэффициент полезного действия генератора снижает тепловыделение внутри шкафа электроавтоматики и повышает надежность полупроводниковых модулей. Использование транзисторных схем с быстрым откликом позволяет выполнять чистовые операции на очень высоких частотах для достижения микронной точности. Когда станок входит в режим финишной отделки, автоматика плавно уменьшает мощность разрядов без вмешательства человека в процесс.

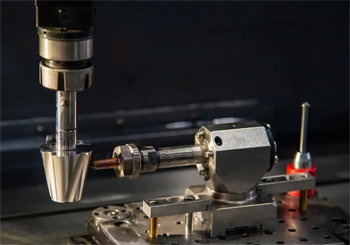

Магазин автоматической смены (ATC) позволяет станку выполнять многоэтапную обработку деталей без участия человека в течение всей рабочей смены. Инструменты располагают в револьверном или линейном держателе, где каждая ячейка имеет уникальный номер и прецизионное посадочное место.

По команде управляющей программы шпиндель перемещается к магазину, выгружает изношенный электрод и захватывает новую оснастку с помощью пневматического зажима. Весь процесс занимает менее минуты, и это существенно повышает эффективное время эксплуатации дорогостоящего оборудования. Система идентификации проверяет тип установленного инструмента по чипам или штрих-кодам. После каждой смены автоматика проводит замер фактической длины и диаметра электрода с помощью датчиков.

Наличие ATC крайне важно при изготовлении сложных пресс-форм, где требуется последовательное использование черновых и чистовых копиров разного профиля. Механизм смены защищают герметичными кожухами от попадания масляных брызг и металлической пыли во время активной фазы прошивки. Внутренние фиксаторы в магазине гарантируют надежное удержание электродов под действием вибраций и центробежных сил.

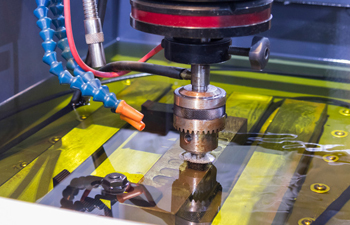

Боковая промывка обеспечивает подачу диэлектрической жидкости непосредственно в зону искрового разряда со стороны или через отверстия в заготовке. Этот метод необходим для принудительного выноса продуктов эрозии из глубоких пазов, где стандартное орошение оказывается неэффективным.

Поток масла под давлением до 5 бар буквально вымывает микроскопические частицы испаренного металла, предотвращая их повторное замыкание в зазоре. Если шлам будет скапливаться на дне отверстия, процесс прошивки замедлится и возникнет риск повреждения режущей кромки инструмента. Гибкие сопла позволяют направлять струю под нужным углом.

Для работы в автоматическом режиме станки оснащают программируемыми коллекторами, которые меняют положение форсунок вслед за движением шпинделя. Регулярная очистка фильтров в контуре промывки гарантирует отсутствие грязи, которая могла бы засорить узкие выходные каналы сопел. Качественная очистка рабочей зоны повышает скорость прохода на 20% и улучшает шероховатость финишной поверхности. В некоторых случаях применяют метод всасывания, когда жидкость вместе со шламом принудительно затягивается в отверстие электрода для максимальной чистоты реза.

Станина из высокопрочного серого чугуна служит фундаментом оборудования и обеспечивает исключительную жесткость конструкции при воздействии динамических нагрузок. Массивная база эффективно поглощает высокочастотные вибрации от сервоприводов и насосных установок, что критично для поддержания микронных допусков. Литые детали проходят процедуру искусственного старения для полного снятия внутренних напряжений и предотвращения деформаций в будущем.

Чугун обладает высокой термической инерцией, и за счет этого точность позиционирования осей сохраняется при кратковременных колебаниях температуры в цехе. Все посадочные плоскости под линейные направляющие фрезеруют и шлифуют за одну установку. Вес основания станка среднего формата может достигать нескольких тонн, что гарантирует неподвижность узлов при резких маневрах.

Поверхность металла защищают многослойными полимерными составами для сопротивления воздействию агрессивных диэлектрических жидкостей и коррозии. Внутри станины предусматривают ребра жесткости сложной формы, которые увеличивают сопротивление на скручивание и изгиб при работе с тяжелыми заготовками. Массивный корпус также выполняет роль эффективного экрана для защиты чувствительной электроники от электромагнитных полей генератора импульсов.

Оптические линейки высокого разрешения передают системе ЧПУ данные о реальном положении рабочего стола и шпинделя в режиме реального времени. Принцип работы основан на считывании лазерным датчиком микроскопических меток на прецизионной стеклянной или стальной шкале. Этот метод исключает влияние люфтов в шарико-винтовых парах и деформаций механических передач на итоговую точность координат.

Шаг измерения составляет около 0.1-0.5 мкм, что позволяет станку выполнять прошивку с филигранной точностью соблюдения размеров чертежа. Линейки имеют герметичное исполнение для защиты чувствительной оптики от попадания паров масла и мелкодисперсной пыли из воздуха. Для мгновенной корректировки перемещений портала информация передается в контроллер по защищенным цифровым шинам связи.

Наличие обратной связи от линеек позволяет системе ЧПУ компенсировать тепловое расширение винтов в процессе интенсивной эксплуатации оборудования. Перед началом каждой смены станок проводит процедуру автоматической калибровки нулевых точек по референтным меткам на шкалах. Если датчик зафиксирует малейшее рассогласование с расчетной траекторией, автоматика мгновенно остановит процесс для предотвращения порчи заготовки.

Автономная система пожаротушения обеспечивает безопасность производства при использовании масляных диэлектриков, которые склонны к воспламенению при определенных условиях. Устройство включает в себя датчики пламени, баллон с огнетушащим составом и сеть форсунок над рабочей ванной.

Если в зоне прошивки возникает открытый огонь, электроника мгновенно отключает питание импульсного генератора и подает сигнал тревоги на центральный пульт. За доли секунды помещение наполняется слоем специального газа или пены, которые перекрывают доступ кислорода к очагу возгорания. Эта мера предотвращает фатальное разрушение станка и защищает другое оборудование в цехе.

Система управления постоянно контролирует целостность пусковых цепей и уровень давления в резервуаре с реагентом. Регулярная проверка работоспособности датчиков входит в перечень ежемесячных регламентных работ по обслуживанию техники. Огнетушащий газ не наносит вреда прецизионной механике и после завершения инцидента легко удаляется с помощью вентиляции.

Обработка глубоких каналов в копировально-прошивных станках требует использования специальных стратегий подачи и интенсивной промывки зазора. Система ЧПУ плавно меняет частоту импульсов и натяжение электрода для предотвращения его изгиба под действием электромагнитных сил.

Когда глубина отверстия превышает 50-70 мм, естественное удаление шлама прекращается, и это вызывает перегрев зоны эрозии. Для решения задачи применяют импульсную прокачку диэлектрика через внутренний канал инструмента, которая буквально выстреливает частицы металла наружу. Автоматика постоянно отслеживает стабильность напряжения на дуге и корректирует скорость опускания шпинделя за доли секунды. Такой контроль исключает возникновение коротких замыканий в глубине материала и гарантирует перпендикулярность канала.

В процессе прошивки массивных заготовок используют электроды увеличенной длины с направляющими люнетами для предотвращения радиальных биений. Программное обеспечение позволяет задавать циклы подскока, когда инструмент периодически выходит из отверстия для полной смены жидкости в рабочей зоне. Это значительно ускоряет обработку и предотвращает появление конусности на нижних участках торца.
