Высокоточная и термическая резка

Группа термических методов обработки базируется на использовании интенсивного теплового потока, который разогревает металл до температуры плавления или кипения в узкой зоне. К таким технологиям относят плазменный, лазерный и газокислородный способы разделения проката разной толщины.

Основная задача процесса заключается в быстром разрушении структуры сплава под воздействием высокой энергии и последующем удалении расплава струей газа. Скорость выполнения работ в этом случае остается приоритетом, так как мощные источники тепла позволяют быстро кроить массивные листы черной стали. Но тепловое воздействие всегда создает небольшую зону термического влияния, где физические свойства металла могут незначительно измениться из-за резкого нагрева и охлаждения.

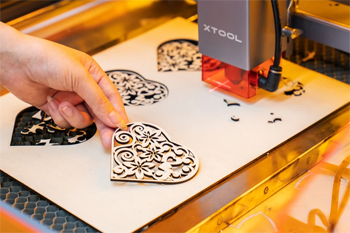

Высокоточная резка делает упор на достижение минимальных погрешностей, которые измеряют сотыми долями миллиметра. В эту категорию включают лазерные и гидроабразивные установки, которые оснащают сложными системами позиционирования инструмента. Лазер сочетает в себе свойства термического и точного метода, потому что световой луч имеет ничтожно малый диаметр. Гидроабразивная технология обеспечивает точность без нагрева заготовки, так как здесь работает энергия воды и гранатового песка.

Выбор конкретного способа зависит от требований чертежа к чистоте кромки и допустимому отклонению размеров.

Система оптических линз служит для концентрации расходящегося светового потока в одну точку с чрезвычайно высокой плотностью энергии. Без фокусировки лазерное излучение не сможет прожечь стальной лист, так как его мощность распределится по слишком большой площади.

Линзы собирают фотоны в узкий пучок, диаметр которого в фокусе может составлять всего 0.1-0.2 мм. Благодаря такому сжатию температуры в зоне контакта мгновенно достигают значений, при которых любой тугоплавкий металл начинает испаряться. Постоянство волновых процессов внутри лазерного резонатора гарантирует стабильность этого фокусного пятна на протяжении всего времени работы станка.

Оптика также поддерживает правильную геометрию луча при его перемещении над поверхностью стола. Если расстояние от сопла до металла изменится хотя бы на долю миллиметра, качество реза резко упадет из-за расфокусировки. Поэтому линзы часто дополняют автоматическими системами слежения, которые корректируют положение головки в реальном времени.

Чистота и целостность стеклянных элементов напрямую влияют на прозрачность оптического тракта и общую производительность оборудования. Когда на линзах скапливается нагар или пыль, луч теряет часть энергии, что приводит к неполному проплавлению материала.

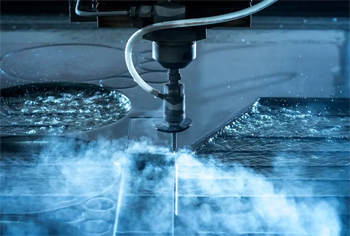

Процесс гидроабразивной обработки основан на преобразовании потенциальной энергии сжатой жидкости в кинетическую энергию сверхзвуковой струи. Насос высокого давления нагнетает воду в специальную камеру, откуда она вырывается через крошечное отверстие сапфирового или алмазного сопла.

Скорость потока при выходе в три раза превышает скорость звука, что создает колоссальную разрушительную силу. Однако сама по себе чистая вода не может эффективно резать толстую сталь или титан, поэтому в струю добавляют мелкие частицы абразивного песка. Песчинки выступают в роли микроскопических резцов, которые на огромной скорости вымывают частицы металла из заготовки.

Такое воздействие исключает механическое давление на деталь в привычном смысле, потому что контакт происходит на молекулярном уровне. Струя воды не притупляется и не деформируется в отличие от стальных пил или фрез, что обеспечивает стабильность размеров реза от начала до конца. Отсутствие нагрева в зоне контакта делает этот метод уникальным, так как металл не испытывает теплового удара и не меняет закалку.

Возможности лазерного оборудования по глубине проникновения луча ограничены мощностью излучателя и физическими свойствами светового пучка. Обычно установки эффективно справляются со стальными листами толщиной до 20-25 мм, так как при больших значениях луч начинает рассеиваться. Для цветных металлов этот порог еще ниже из-за их высокой способности отражать свет и быстро отводить тепло от зоны реза.

Если толщина заготовки превышает допустимый лимит, качество нижней кромки заметно ухудшается и появляется большой наплыв расплавленного металла. Поэтому лазер чаще выбирают для чистовой работы с тонким и средним листовым прокатом, где важна высокая детализация.

Плазменные агрегаты обладают гораздо большей пробивной способностью и легко разделяют металлические плиты толщиной до 50-80 мм. Мощная электрическая дуга и поток ионизированного газа создают широкий канал проплавления, который позволяет работать с массивными деталями. Но плазма имеет существенный недостаток в виде конусности реза, которая становится более выраженной при увеличении глубины обработки. На тонких листах до 3 мм использование плазмотрона может быть нерентабельным из-за риска сильного коробления металла от избыточного нагрева.

Явление пережога связано с избыточным накоплением тепловой энергии в зоне реза, когда скорость движения инструмента не соответствует мощности теплового потока. Если лазерный луч или плазменная дуга задерживаются на одном месте слишком долго, края металла начинают не просто плавиться, а активно окисляться и кипеть. Это приводит к значительному расширению ширины шва и оплавлению острых углов или мелких отверстий.

Структура сплава в таких точках может стать пористой и хрупкой, что негативно сказывается на прочности готового изделия. Особенно часто такая проблема возникает на тонкостенных заготовках из нержавеющей стали или алюминия. Чтобы исключить подобные дефекты, программы управления станками ЧПУ рассчитывают автоматическое снижение мощности на сложных участках траектории. Когда головка проходит острые повороты или делает резкую остановку, интенсивность излучения мгновенно падает.

Правильный подбор состава вспомогательного газа тоже помогает контролировать температуру процесса и защищать кромку от избыточного выгорания легирующих элементов. Если резка происходит в среде инертного азота, риск пережога снижается за счет отсутствия экзотермической реакции горения железа.

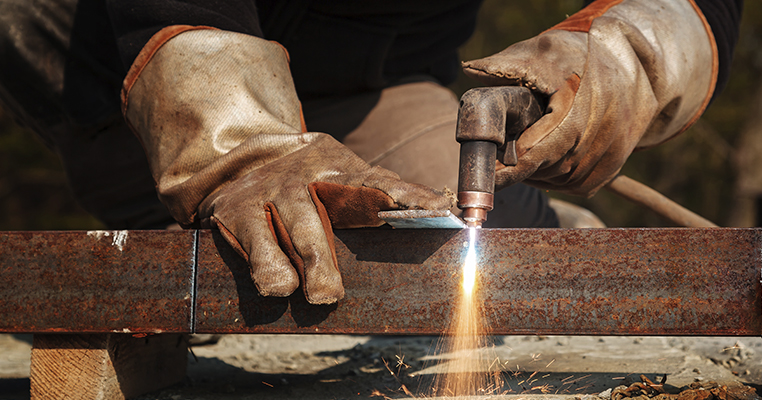

Плазма считается четвертым агрегатным состоянием вещества и представляет собой высокотемпературный газ, который подвергли сильной ионизации. Внутри плазмотрона обычный сжатый воздух или специальная газовая смесь проходит через мощную электрическую дугу, которая разогревает поток до +30000℃. В результате газ приобретает способность проводить электрический ток и концентрировать в себе огромный запас тепловой энергии.

Этот раскаленный поток вырывается из сопла на огромной скорости и мгновенно расплавляет любой токопроводящий металл на своем пути. Электрическая дуга в этом процессе горит между электродом резака и самой деталью, что обеспечивает стабильность передачи энергии.

Режущие свойства плазменной струи зависят от ее плотности и степени сжатия, которую регулируют при помощи конструкции сопла и давления газа. Высокая температура позволяет плазме легко справляться с чугуном, легированной сталью и сплавами на основе меди.

Скорость такой обработки значительно выше, чем у газокислородного метода, потому что энергия передается непосредственно через столб ионизированного газа. В процессе работы плазма создает сильное световое излучение и характерный шум, который возникает из-за истечения газа на сверхзвуковых скоростях.

Метод газокислородного разделения основан на способности железа и его сплавов активно гореть в струе чистого кислорода при сильном нагреве. Сначала поверхность металла разогревают при помощи подогревающего пламени, которое образуется при сгорании смеси пропана или ацетилена с воздухом. Когда температура стали достигает +1100℃, подают мощную струю режущего кислорода, которая воспламеняет металл в точке контакта.

В ходе этой химической реакции выделяется дополнительное количество тепла, что способствует дальнейшему распространению процесса вглубь заготовки. Образующиеся окислы железа имеют более низкую температуру плавления, поэтому газовая струя легко выдувает их из образовавшегося канала.

Важное условие — температура плавления металла должна быть выше температуры его воспламенения в кислороде. По этой причине газовый метод идеально подходит для низкоуглеродистых сталей, но совершенно не применим для алюминия или меди. Цветные металлы и высоколегированные стали моментально образуют тугоплавкие пленки окислов, которые блокируют доступ кислорода к нижним слоям материала. Поверхность реза после такого воздействия получается грубой и требует обязательной очистки от толстого слоя шлака.

Высокая точность позиционирования обеспечивается жесткой конструкцией станины и применением прецизионных приводов с обратной связью. Станина станка должна полностью гасить любые вибрации, которые возникают при резких ускорениях тяжелого портала с режущей головкой.

В качестве направляющих используют шлифованные стальные рельсы, по которым перемещаются каретки с минимальным коэффициентом трения. Передачу движения от двигателей к инструменту осуществляют через шарико-винтовые пары или магнитные линейные двигатели, которые исключают появление люфтов. Каждое смещение контролируют лазерные датчики, которые передают информацию в систему управления несколько тысяч раз в секунду.

Программное обеспечение станка учитывает не только координаты чертежа, но и физические параметры процесса, включая ширину самого реза. Компьютер автоматически корректирует траекторию, чтобы компенсировать диаметр лазерного пятна или толщину струи воды. Температурная компенсация тоже играет важную роль, так как при нагреве детали или элементов оборудования металл может незначительно расширяться. Для поддержания стабильности параметров в цехах часто устанавливают системы климат-контроля и используют охлаждение станины специальными жидкостями.

Медь и титан относятся к категории сложных для термической обработки металлов из-за их особых теплофизических характеристик. Медь обладает колоссальной теплопроводностью, поэтому лазерный луч быстро рассеивается и не может обеспечить стабильное проплавление. Титан же активно поглощает газы из атмосферы при нагреве, что делает его хрупким и склонным к появлению внутренних трещин.

Гидроабразивная технология полностью решает эти проблемы, так как процесс протекает при комнатной температуре без участия открытого пламени или электрической дуги. Струя воды с песком разделяет материал механически, сохраняя исходную молекулярную структуру сплава в зоне контакта.

При таком подходе на деталях из титана не образуется так называемый альфированный слой, который обычно приходится удалять химическим травлением или долгой шлифовкой. Кромки медных заготовок остаются чистыми и не покрываются темными окислами, что важно для электротехнических шин или элементов декора. Отсутствие термического напряжения предотвращает коробление тонких листов, которые часто ведет при использовании плазмы или лазера.

Современные комплексы металлообработки оснащают мощными системами фильтрации и звукоизоляции для минимизации негативного влияния на окружающую среду. При плазменной резке выделяется большое количество мелкодисперсной пыли и оксидов азота, которые представляют опасность для органов дыхания.

Чтобы нейтрализовать эти выбросы, станки оборудуют вытяжными столами с секционной системой забора воздуха непосредственно из-под зоны реза. Загрязненный поток проходит через каскад фильтров, где задерживается до 99% вредных частиц перед выбросом в атмосферу. Применение «водного стола», когда металл режут под слоем жидкости, позволяет полностью поглощать пыль и существенно снижать уровень шума от плазмотрона.

Гидроабразивные установки работают тише термических агрегатов, но создают проблему утилизации отработанного песка и шлама. Для очистки воды используют замкнутые системы циркуляции с отстойниками, которые позволяют использовать ресурс многократно. Отработанный гранатовый абразив проходит через осушители и отправляется на переработку или безопасное захоронение. Чтобы снизить звуковую нагрузку от удара сверхзвуковой струи, рабочие ванны закрывают специальными кожухами или увеличивают уровень воды в баке.

Параметр ширины пропила, который называют керфом, — ключевая величина при расчете раскладки деталей на листе металла. У лазерного луча это значение составляет около 0.2 мм, что позволяет размещать контуры вплотную друг к другу с минимальным зазором. В случае с плазменной резкой ширина шва может достигать 1.5-2.0 мм в зависимости от мощности дуги и толщины материала.

При проектировании инженеры закладывают специальный припуск, чтобы итоговые размеры изделия в точности соответствовали чертежу после удаления лишнего слоя металла. Если проигнорировать этот нюанс, все внешние размеры окажутся меньше заданных, а отверстия станут шире расчетных значений.

Программное обеспечение станков ЧПУ автоматически компенсирует ширину реза, смещая траекторию движения инструмента на половину этого значения в нужную сторону. Для гидроабразивного метода ширина шва зависит от диаметра фокусирующей трубки и обычно колеблется в пределах 0.8-1.2 мм.

Важно учитывать, что ширина реза может незначительно меняться по мере износа сопла или линзы, поэтому операторы периодически делают тестовые проходы. Правильный учет керфа позволяет экономить до 5% материала на каждой партии за счет более плотной компоновки элементов.
