Копировально-прошивная обработка металла

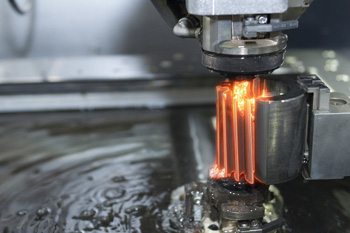

Процесс основан на направленном разрушении поверхностных слоев материала под действием кратковременных электрических импульсов. Инструмент и заготовку погружают в ванну с диэлектриком, потому что жидкость ограничивает канал разряда и концентрирует энергию в узкой зоне.

Когда между электродами возникает критическое напряжение, происходит пробой межэлектродного пространства. Тысячи искровых разрядов в секунду мгновенно разогревают металл до температуры кипения, что вызывает его испарение. Форма электрода-инструмента постепенно проецируется на заготовку, так как эрозия происходит только в местах максимального сближения поверхностей.

Микровзрывы в зоне контакта создают небольшие лунки, которые в совокупности формируют нужный рельеф поверхности. Диэлектрическая среда моментально охлаждает пары металла и превращает их в гранулы шлама. Жидкость постоянно циркулирует через зону обработки, чтобы уносить продукты эрозии из рабочего зазора. Такой подход исключает короткое замыкание между инструментом и деталью, которое может испортить геометрию полости.

Главное требование к обрабатываемому материалу - его способность проводить электрический ток. Метод успешно справляется с любыми марками сталей, включая закаленные, жаропрочные и высоколегированные сплавы. Твердость заготовки не влияет на скорость съема металла, потому что инструмент не имеет прямого механического контакта с поверхностью.

Можно обрабатывать вольфрам, молибден, титан и другие тугоплавкие соединения, которые трудно резать обычными фрезами или сверлами. Хрупкие магнитотвердые сплавы тоже поддаются прошивке без риска появления трещин или сколов. Внутренняя структура металла сохраняет физические свойства, так как тепловое воздействие ограничено микроскопической областью разряда.

Технология позволяет работать с металлокерамикой и графитом, которые имеют достаточную электропроводность для возникновения искрового пробоя. Твердые сплавы на основе кобальта или вольфрама обрабатывают с высокой точностью для получения калиброванных отверстий и пазов. Даже очень тонкие листы или ажурные конструкции не деформируются под действием электрических разрядов. Прошивка остается единственным способом создания глубоких полостей в материалах с твердостью более 60 HRC.

Жидкая среда выполняет несколько функций, без которых невозможна стабильная электроэрозионная обработка. Диэлектрик создает необходимое сопротивление в зазоре между инструментом и деталью, чтобы разряд происходил только при достижении определенного уровня напряжения. Вода или масло сужают канал искры, что повышает концентрацию тепловой энергии в точке контакта. Это увеличивает производительность съема металла и обеспечивает получение четкого контура полости.

Жидкость также моментально охлаждает микроскопические частицы расплава, которые превращаются в твердый шлам. Без постоянного охлаждения поверхность заготовки могла бы деформироваться от избыточного нагрева при длительной работе станка.

Еще одна задача диэлектрика состоит в непрерывной очистке рабочего пространства от продуктов эрозии. Поток жидкости под давлением вымывает гранулы металла и остатки обгоревшего электрода из глубоких каналов. Чистая среда предотвращает возникновение ложных дуговых разрядов, которые могут вызвать прижоги и испортить чистоту поверхности. Система фильтрации станка постоянно очищает диэлектрик и поддерживает его диэлектрическую прочность.

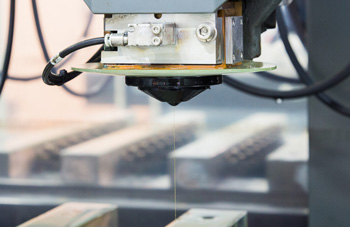

Производство инструмента требует высокой точности, так как любая погрешность его формы отразится на готовой детали. Чаще всего электроды изготавливают методом фрезерования на станках ЧПУ из графита или меди. Графит легко обрабатывать на высоких скоростях, он имеет малый вес и обладает отличной термической стойкостью. Медные инструменты выбирают для получения зеркальной поверхности, потому что этот металл позволяет работать на чистовых режимах с минимальным искровым зазором.

В ряде случаев применяют электроэрозионную резку проволокой, чтобы создать профиль сложной конфигурации с острыми углами. Применение современных 3D-моделей гарантирует полное соответствие инструмента проектной документации.

Для серийного производства электродов сложной формы используют литье под давлением или гальванопластику. Гальванический метод позволяет получить медную копию мастер-модели с точностью до нескольких микрон. Литые инструменты из латуни или силумина подходят для простых операций, где требования к шероховатости не слишком высоки. Поверхность готового электрода должна быть идеально гладкой, чтобы исключить появление неровностей на стенках прошиваемой полости.

Производительность процесса привязана к параметрам электрических импульсов, которые создает генератор станка. Сила тока определяет количество энергии в каждом разряде, поэтому ее повышение ускоряет разрушение материала заготовки. Длительность импульса тоже имеет значение: длинные вспышки удаляют больше металла, но создают грубую поверхность с крупными лунками. Частота разрядов влияет на стабильность эрозии, так как большое количество искр в секунду обеспечивает плавное углубление инструмента.

Настройка этих показателей требует баланса, чтобы высокая скорость не приводила к чрезмерному износу самого электрода. Тип диэлектрической жидкости и условия ее подачи в зону реза тоже корректируют темп обработки. Физические свойства заготовки, такие как температура плавления и теплопроводность, определяют сопротивляемость материала эрозии. Сталь со средним содержанием углерода поддается прошивке быстрее, чем титановые или вольфрамовые сплавы.

Площадь контакта между инструментом и деталью ограничивает максимальную плотность тока, которую можно подать без риска возникновения дуги. Глубина полости усложняет вымывание шлама, что заставляет автоматику снижать скорость для очистки зазора.

Черновой цикл направлен на максимально быстрое удаление основной массы металла с заготовки. Для этого используют импульсы большой мощности с высокой силой тока до 300 А и низким напряжением. Большая длительность разрядов позволяет выбивать крупные частицы материала, что обеспечивает высокую производительность станка.

Поверхность после такой обработки имеет высокую шероховатость Ra более 6.3 мкм и требует значительных припусков на последующую отделку. Рабочий зазор между электродом и деталью в этом режиме остается широким, чтобы продукты эрозии могли свободно выходить наружу. Черновая прошивка позволяет быстро сформировать общие очертания будущей полости или отверстия.

Чистовой режим служит для достижения окончательных размеров и получения высокого качества поверхности. Генератор переключают на короткие импульсы малой мощности с высокой частотой следования до 5000 Гц. Сила тока снижается до минимальных значений 5-30 А, что делает каждую искру очень маленькой и аккуратной.

Такой подход позволяет получить шероховатость на уровне Ra 0.16-1.6 мкм, которая сопоставима с результатом шлифовки. Рабочий зазор сокращается до минимума, что требует идеальной чистоты диэлектрика и точного позиционирования инструмента.

Копировально-прошивная технология обеспечивает достижение проектных размеров с погрешностью не более 0.01 мм. Такая точность возможна благодаря жесткой конструкции станка и прецизионным системам управления перемещениями. Величина искрового зазора остается стабильной на протяжении всего процесса, что позволяет точно рассчитывать размеры инструмента.

Метод исключает появление температурных деформаций или механических изгибов, которые часто возникают при традиционном фрезеровании. Шероховатость поверхности на финишных этапах достигает значений Ra 0.16 мкм, поэтому детали часто не требуют дополнительной полировки. Качество стенок полости получается равномерным по всей глубине, включая труднодоступные углы и мелкие радиусы.

Итоговый результат зависит от правильного сочетания материала электрода и параметров электрического режима. Применение графита высокой плотности позволяет сохранять четкие кромки и острые углы на инструменте в течение долгого времени. Использование медных электродов на сверхкоротких импульсах дает возможность получать поверхности с зеркальным эффектом. ЧПУ станка учитывает величину бокового зазора при расчете траектории, что минимизирует отклонения формы.

Изготовление пресс-форм часто требует создания глубоких и узких полостей с острыми внутренними углами, где вращающийся инструмент бессилен. Фреза не может обеспечить малый радиус в углах из-за собственного диаметра, тогда как электрод точно копирует любую сложную форму. Длинные тонкие фрезы склонны к вибрациям и поломкам, что ограничивает глубину обработки и снижает точность размеров.

Электроэрозионная прошивка лишена этих недостатков, потому что инструмент плавно погружается в металл без механического сопротивления. Это позволяет создавать рельефы любой глубины с сохранением идеальной вертикальности стенок. Отсутствие усилий резания исключает смещение заготовки и гарантирует высокую повторяемость сложных контуров.

Еще один плюс в возможности обработки материалов после полной закалки, что избавляет от риска коробления детали в печи. При традиционном подходе пресс-форму сначала фрезеруют в мягком состоянии, затем закаляют и долго шлифуют для исправления деформаций. Прошивка позволяет сразу работать с твердым блоком, исключая лишние этапы производства и сокращая общие сроки выполнения заказа.

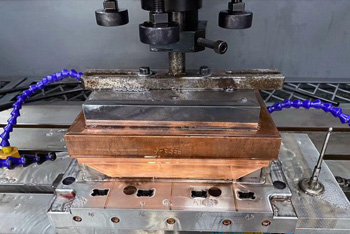

Накопление частиц шлама в рабочем зазоре может привести к нестабильности разрядов и возникновению короткого замыкания. Для очистки зоны обработки используют принудительную прокачку диэлектрика под давлением через специальные каналы в электроде или заготовке. Поток свежей жидкости вымывает гранулы металла и продукты распада масла наружу, обеспечивая чистоту среды в месте искрообразования.

Если конструкция инструмента не позволяет сделать внутренние каналы, применяют внешние сопла для интенсивного обдува зоны контакта. Эффективное удаление шлама повышает скорость съема металла и улучшает качество поверхности. Стабильная циркуляция диэлектрика предотвращает появление прижогов и локальных перегревов заготовки.

Дополнительным методом очистки служит вибрация электрода или его периодическое извлечение из полости на высокой скорости. Это создает эффект насоса, который затягивает чистую жидкость в зазор и выталкивает загрязненную среду. ЧПУ станка программирует циклы отскока инструмента в зависимости от глубины прошивки и стабильности электрических импульсов. В некоторых случаях применяют вакуумную вытяжку шлама через отверстия в заготовке, что гарантирует максимальную чистоту на дне глубоких пазов.

Электроэрозионный метод не чувствителен к твердости материала, поэтому закаленная сталь обрабатывается так же успешно, как и мягкие сплавы. Разрушение металла происходит на микроскопическом уровне под действием тепловой энергии искры, которая мгновенно плавит кристаллическую решетку.

Отсутствие механического давления инструмента на заготовку исключает риск поломки тонких стенок или деформации самой детали. Это позволяет выполнять прошивку на финальном этапе производства, когда заготовка уже прошла термическую обработку и приобрела окончательную твердость.

Такой подход гарантирует отсутствие внутренних напряжений и сохранение идеальной геометрии без последующей правки. Твердость 60-65HRC не является препятствием для быстрого и точного копирования рельефа.

Процесс прошивки в закаленном слое протекает стабильно, потому что электропроводность стали практически не меняется после печи. Можно создавать отверстия очень малого диаметра или сложной формы в инструментальных плитах и штампах. Кромки после обработки получаются четкими и не имеют заусенцев, что важно для прецизионных узлов.

Качество графита напрямую определяет производительность станка и точность воспроизведения геометрии на заготовке. Материал должен иметь высокую плотность и мелкозернистую структуру, чтобы кромки инструмента не крошились под действием электрических разрядов. Чем меньше размер зерна графита, тем более сложный рельеф и низкую шероховатость можно получить на обрабатываемой детали.

Однородность структуры исключает неравномерный износ электрода, что важно для сохранения проектных размеров глубоких полостей. Графит должен обладать высокой электрической проводимостью для минимизации потерь энергии при передаче импульсов. Хорошая теплопроводность материала помогает отводить излишки тепла от рабочей зоны, предотвращая термическую деформацию инструмента.

Поверхность готового электрода должна быть свободной от пор и раковин, так как любой дефект отразится на чистоте стенок заготовки. При механической обработке графита используют алмазный инструмент для получения острых углов и тонких ребер без сколов.

Выбор полярности подключения электрода и заготовки определяет распределение тепловой энергии между ними. При работе на черновых режимах чаще используют прямую полярность, когда инструмент подключают к положительному полюсу генератора. В этом случае большая часть тепла уходит на расплавление заготовки, что повышает производительность и защищает электрод от быстрого разрушения.

Массивная деталь лучше отводит тепло, а короткие импульсы не успевают глубоко прогреть инструмент. Это позволяет сохранять форму электрода даже при интенсивном съеме металла с высокой силой тока. Правильная настройка полярности снижает затраты на изготовление новой оснастки и повышает общую экономичность процесса.

Чистовая обработка часто требует переключения на обратную полярность для получения минимальной шероховатости поверхности. В этом режиме на заготовку подают короткие импульсы малой мощности, что делает процесс эрозии более мягким и контролируемым. Износ инструмента при обратной полярности может возрасти, поэтому для таких операций выбирают медные электроды с высокой термической стойкостью.

Основная сфера использования технологии связана с производством сложной технологической оснастки: пресс-форм, штампов и литейных матриц. Такие детали имеют глубокие полости с ажурным рельефом, которые невозможно получить механическим фрезерованием. Метод незаменим в авиационной промышленности для изготовления лопаток турбин и форсунок со сложной внутренней геометрией каналов.

В медицине прошивку применяют для создания титановых имплантатов и хирургических инструментов с микроскопическими пазами. Высокая точность процесса позволяет выпускать детали для часовых механизмов и микроэлектроники. Ювелиры используют технологию для тиражирования сложных объемных узоров на штампах из твердой стали.

Детали после электроэрозии отличаются высокой долговечностью, так как микрорельеф поверхности хорошо удерживает смазку в парах трения. Это делает технологию популярной при производстве комплектующих для автомобильных двигателей и топливных систем.
