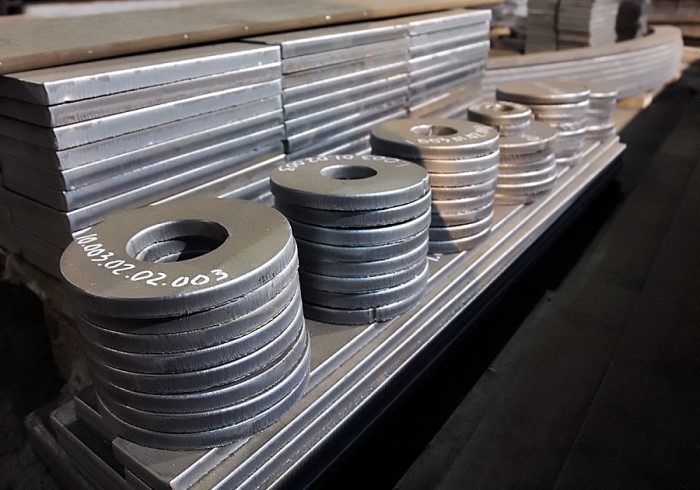

Резка заготовок

Геометрические параметры поперечного сечения материала выступают базовым критерием для назначения технологического процесса в заготовительном цехе. Для металла толщиной до 15 мм подходит лазерная энергия, которая обеспечивает высокую скорость и идеальную чистоту торцов. Если сечение стальной плиты достигает 60-100 мм, приоритет отдают плазменной дуге или кислородному пламени.

Эти методы обладают колоссальной пробивной способностью и позволяют разделять массивные блоки за минимальное время. При работе с экстремальными толщинами, свыше 200 мм, используют газовую резку, так как она базируется на химической реакции горения железа в струе кислорода. Механические пилы тоже справляются с крупными деталями, но темп их работы существенно ниже термических способов.

Выбор инструмента зависит и от необходимости сохранения физических свойств краев изделия. Массивные заготовки из легированных сталей часто требуют использования ленточнопильных станков для исключения термического шока. Если толщина материала невелика, лазерный луч гарантирует отсутствие деформаций и минимальный объем удаляемого металла. Для простых прямоугольных форм из листов до 20 мм часто применяют гильотинную рубку, которая выигрывает в производительности и дешевизне.

Прецизионное соблюдение размеров первичных деталей избавляет производство от затрат на последующую механическую доводку торцов. Высокоточное оборудование с ЧПУ выдерживает погрешность в пределах 0.05 мм, что позволяет сразу передавать фрагменты на участки сварки или сборки.

Если заготовки имеют отклонения от чертежа, приходится привлекать фрезерные или токарные станки для исправления геометрии. Дополнительные операции увеличивают время цикла и повышают расход электроэнергии на каждую единицу товара. Минимальные допуски гарантируют идеальную стыковку узлов в сложных механизмах без ручной подгонки и рихтовки. Качественный рез лазером или водой сохраняет проектный вес изделия и исключает перерасход ценного сплава.

Использование современных карт раскроя в компьютерных программах помогает размещать детали на листе с минимальными зазорами. Узкий канал пропила при лазерной или электроэрозионной резке превращает в стружку лишь малую долю процента от общей массы материала. Экономия сырья особенно заметна при работе с нержавеющей сталью, титаном или медными сплавами. Снижение объема отходов напрямую ведет к уменьшению себестоимости одного погонного метра прохода инструмента.

Холодные методы обработки исключают изменение кристаллической структуры сплава и предотвращают появление внутренних напряжений в металле. Гидроабразивная технология и механическое пиление сохраняют исходную вязкость и твердость заготовки по всей глубине разреза.

Зона термического влияния в таких процессах полностью отсутствует, поэтому на кромках не возникают участки закалки и микротрещины. Отсутствие нагрева также защищает декоративные покрытия и полированные поверхности от обгорания и появления цветов побежалости. Холодный срез сохраняет естественный цвет и блеск торцов нержавеющей стали и алюминия.

При использовании водяной струи или зубчатой пилы исключают выгорание легирующих элементов из структуры высокопрочных сталей. Металл за пределами линии реза не расширяется, что гарантирует сохранение идеальной плоскостности тонких листов и прямолинейности длинных профилей. Технология позволяет обрабатывать композитные и многослойные материалы без риска их расслоения или плавления материалов. Процесс протекает чисто и не сопровождается выделением токсичных газов и дыма, что улучшает экологические показатели цеха.

Создание деталей с ажурными вырезами и криволинейными границами требует применения инструментов с минимальным радиусом пятна контакта. Лазерный луч и плазменный шнур под управлением ЧПУ легко описывают любые геометрические фигуры без ограничений по направлению движения. Система координат станка позволяет вырезать мелкие пазы, отверстия и зубчатые профили с ювелирной четкостью на высокой скорости.

Программное обеспечение рассчитывает траекторию так, чтобы инструмент проходил траекторию плавно и без рывков на крутых поворотах. Такая гибкость заменяет трудоемкое изготовление штампов и пресс-форм, что выгодно при производстве мелких и средних партий продукции. Возможность выполнения контурной резки превращает обычный лист металла в сложный конструкционный элемент.

Для заготовок из особо твердых или хрупких материалов со сложной формой часто выбирают электроэрозионный или гидроабразивный способы. Тонкая проволока станка проникает в самые узкие места и обеспечивает получение острых внутренних углов, недоступных для вращающейся фрезы. Световой или водяной инструмент не оказывает бокового давления на заготовку, поэтому тонкие перемычки орнамента не ломаются и не гнутся в процессе обработки.

Газокислородный метод обеспечивает минимальную стоимость разделения массивных стальных слитков и плит большой толщины. Процесс базируется на энергии сгорания металла в струе кислорода, поэтому он не требует колоссальных затрат электричества на прошивание глубоких слоев.

Для кузнечного производства точность кромки в доли миллиметра не имеет значения, так как деталь все равно будет проходить стадию пластической деформации под молотом или прессом. Газовый резак быстро создает черновые очертания будущей поковки с необходимыми припусками на обточку. Мобильность газового оборудования позволяет проводить работы на открытых площадках и в зонах складирования тяжелого проката без мощных фундаментов.

Высокая температура факела способствует предварительному прогреву заготовки, что облегчает последующий нагрев металла в кузнечной печи. Метод позволяет эффективно разделять низкоуглеродистые стали толщиной до 200 мм и выше, когда использование плазмы становится нерентабельным. Наличие окалины и небольших наплывов на торцах легко устраняется в процессе ковки и последующего удаления облоя.

Теплофизические свойства сплава определяют характер распределения энергии и ширину зоны термического влияния вокруг шва. Медь и алюминий обладают колоссальной теплопроводностью, поэтому тепло мгновенно уходит из точки контакта вглубь металлической массы. Для поддержания стабильного плавления таких материалов требуется подавать избыточную мощность за короткий промежуток времени. Сталь задерживает жар локально, что способствует более узкому каналу пропила и высокой скорости проходки инструмента.

Химический состав металла также диктует требования к температуре в рабочей зоне для исключения выгорания важных компонентов. Нержавеющая сталь требует интенсивного охлаждения инертным газом для сохранения антикоррозийных характеристик на торцах. При резке титана температуру контролируют особенно строго, так как при перегреве металл активно поглощает газы из атмосферы и становится хрупким. Программное управление плавно меняет мощность луча или дуги при изменении толщины проката или прохождении острых углов.

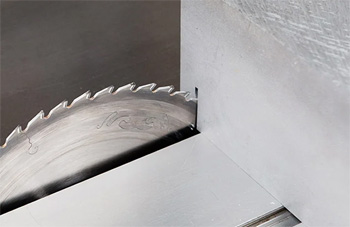

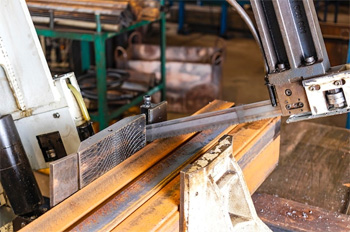

Качество поверхности торца на ленточнопильных и дисковых станках зависит от жесткости фиксации металла и состояния режущих зубьев. Пильное полотно должно иметь правильный шаг и разводку для обеспечения свободного выноса стружки из канала реза. Если зубья слишком мелкие для сечения, они забиваются опилками и начинают отклоняться от вертикальной оси.

Если станок оснащен ЧПУ, система контролирует усилие подачи инструмента, предотвращая его увод и скручивание при прохождении глубоких слоев стали. Надежные направляющие удерживают нить пилы в стабильном положении, что исключает возникновение «волны» на торце детали. Калибровка натяжения полотна становится одним из базовых условий для получения идеально плоского излома без конусности.

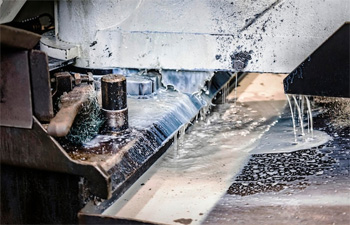

Скорость движения режущей кромки и состав смазочно-охлаждающей жидкости также влияют на шероховатость поверхности. Постоянная подача СОЖ снижает трение и предотвращает налипание вязкого алюминия или меди на инструмент. Это обеспечивает получение гладкого среза без глубоких рисок и задиров, которые часто требуют последующей шлифовки.

Метод ударного разделения на гильотине признают наиболее эффективным при необходимости быстрого получения прямоугольных деталей простой формы. Скорость процесса здесь измеряется долями секунды на один рез, что на порядок превосходит производительность лазерных или плазменных станков. Технология позволяет разделять стальные листы и полосы по всей ширине за один рабочий ход ножа без образования отходов в виде стружки.

Гильотинная рубка характеризуется низкой себестоимостью, так как оборудование потребляет минимум энергии и не требует использования технических газов. Этот способ идеально подходит для массового производства строительных косынок, полос для каркасов и закладных пластин. Массивные ножи сохраняют остроту на протяжении тысяч циклов, снижая затраты на обслуживание цеха.

Отсутствие нагрева металла при рубке гарантирует сохранение всех физико-механических свойств сплава в зоне разделения. Защитные покрытия, такие как цинк или полимерная краска, не обгорают на кромках, что сохраняет высокую коррозионную стойкость изделий. Современные гильотины с ЧПУ автоматически настраивают зазор между лезвиями под конкретную толщину металла, исключая появление заусенцев. Прямолинейность кромки после удара ножа остается идеальной на всей длине листа до 3 м и более.

Проверка состояния кромок включает визуальный осмотр и инструментальные замеры шероховатости для подтверждения соответствия стандартам. На торцах деталей не должно быть глубоких борозд, каверн и следов выгорания металла, которые могут ослабить структуру сплава.

При термической резке специалисты отслеживают отсутствие прочного грата и наплывов шлака на нижней стороне листа. Чистота реза после лазера или плазмы высокой четкости часто позволяет исключить последующую механическую обработку. Для измерения параметров неровностей используют прецизионные профилометры, которые фиксируют отклонения в микронном диапазоне.

Перпендикулярность среза проверяют при помощи поверочных угольников или координатно-измерительных машин под управлением ЧПУ. Любое отклонение стенок разреза от вертикали может привести к зазорам при сборке массивных конструкций, поэтому допуски строго лимитируют. Наличие закаленного слоя на кромках углеродистых сталей контролируют методами замера твердости для предотвращения поломки инструмента на следующих этапах обработки.

Состав газовой смеси в зоне реза определяет протекание химических реакций и характер формирования защитной пленки на торцах. Использование чистого кислорода при раскрое сталей инициирует процесс окисления железа, который добавляет тепловой энергии и увеличивает скорость проходки. Но на поверхности кромки после этого образуется тонкий слой окалины черного цвета, который может потребовать зачистки перед окрашиванием.

Азот высокого давления выступает в роли инертного щита, который полностью вытесняет кислород и предотвращает окисление расплава. В азотной среде торцы нержавеющей стали и алюминия остаются светлыми и сохраняют свой естественный металлический блеск. Это избавляет производство от стадий химического травления и пассивации деталей.

Применение инертных газов типа аргона или гелия необходимо при резке титана для защиты металла от поглощения атмосферных газов при нагреве. Качественная газовая защита исключает появление «цветов побежалости» и сохраняет антикоррозийные свойства легированных сплавов. Сжатый воздух становится бюджетной альтернативой, но он содержит кислород и азот, что может привести к небольшому азотированию поверхности.
