Резка листового металла

Холодную обработку выбирают для материалов, которые чувствительны к термическому воздействию и могут изменить свои свойства при нагреве. Когда стальной лист имеет полимерное покрытие или цинковый слой, использование лазера или плазмы может привести к выгоранию защитного состава. Механическая рубка на гильотине или использование ленточнопильных станков сохраняет структуру сплава в первозданном виде.

Если проект требует отсутствия окалины и наплывов на кромке, холодные методы становятся единственным верным решением. Гидроабразивная технология также относится к этой категории, так как вода с песком не нагревает заготовку выше +60℃. Такой подход исключает появление внутренних напряжений в тонких листах и предотвращает их коробление после разделения на части.

Механическое разделение проката обеспечивает высокую экономическую эффективность при выполнении простых прямолинейных резов. Когда нужно быстро нарезать прямоугольные пластины из черного металла, гильотина показывает самую высокую производительность. Процесс исключает потерю материала на испарение или выгорание, потому что нож просто раздвигает волокна стали. Если заготовки в дальнейшем будут подвергать точной сварке, отсутствие тепловой деформации краев значительно облегчит сборку конструкции.

Для получения деталей с минимальными допусками используют современные лазерные установки с числовым программным управлением. Точность позиционирования головки в таких машинах достигает 0,05 мм, что дает возможность создавать сложнейшие микроскопические контуры.

Когда луч проходит по заданной траектории, он оставляет за собой идеально ровный след с минимальной шириной пропила. Если сравнить лазер с механическими пилами, погрешность здесь в 10 раз меньше. Это позволяет изготавливать детали для приборостроения и высокоточной механики без последующей калибровки. Каждая единица продукции в серии имеет идентичные размеры и не требует дополнительной подгонки.

Использование оптических датчиков и сервомоторов исключает любые отклонения от электронного чертежа. Когда программа управляет процессом, риск человеческой ошибки полностью исчезает. Если заготовка имеет небольшую кривизну, лазерная головка автоматически подстраивает фокусное расстояние, чтобы сохранить стабильную энергию луча.

Гидроабразивные станки тоже показывают высокие результаты точности на толстых плитах, где другие методы дают большую конусность. Но именно лазер остается лидером для тонколистового проката до 10 мм.

Рациональный расход листового проката достигается за счет применения специализированного программного обеспечения для автоматической раскладки. Когда чертежи деталей загружают в систему, алгоритм распределяет их на плоскости листа максимально плотно. Если заготовки имеют сложную форму, программа вращает их и совмещает выступы с впадинами соседних элементов. Это позволяет сократить количество отходов на 15–20% по сравнению с ручным планированием.

В некоторых случаях между деталями оставляют общий рез, чтобы один проход инструмента разделял сразу два изделия. Такой метод не только экономит металл, но и существенно сокращает время работы станка. Эффективность использования материала становится главным фактором снижения себестоимости при крупных заказах.

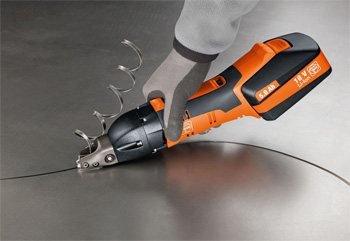

При выборе технологии резки также учитывают ширину пропила, которая у лазера минимальна. Если ширина шва составляет всего 0,1–0,2 мм, расстояние между деталями на листе можно сократить до предела. Когда используют гильотинную рубку, отходы тоже практически отсутствуют, потому что нож не вынимает стружку из заготовки. Но этот способ подходит только для простых геометрических фигур с прямыми углами.

Обработка проката с защитным слоем цинка требует осторожности, чтобы не повредить антикоррозийное покрытие в зоне разделения. Когда применяют термические методы, цинк в месте контакта начинает плавиться и испаряться значительно быстрее самой стали. Это может привести к образованию пористых краев и ухудшению внешнего вида заготовки.

Чтобы защитить поверхность, используют лазерную резку в среде азота, который охлаждает зону реза и предотвращает окисление. Если параметры подобраны правильно, защитный слой на кромке частично сохраняется за счет эффекта наволакивания металла. Но для сохранения максимальной долговечности предпочтение отдают холодным механическим способам. Гильотина или роликовые ножницы просто разрезают материал без термического разрушения покрытия.

Место среза на оцинкованном листе обладает способностью к электрохимической защите, так как цинк постепенно «затягивает» обнаженную сталь. Когда толщина покрытия достаточна, коррозия не развивается на торцах даже в условиях повышенной влажности. Если же резку проводили плазмой или кислородом, края заготовки обязательно окрашивают специальными составами. Такие краски содержат до 90% мелкодисперсного цинка и восстанавливают барьерные свойства материала.

Водоструйная технология позволяет раскраивать любые сплавы толщиной до 100–150 мм без риска перегрева и деформации. Когда тонкая струя воды под давлением 4000–6000 бар выходит из сопла, она несет в себе частицы гранатового песка. Этот абразив буквально перетирает сталь на микроскопическом уровне, оставляя после себя идеально гладкую матовую поверхность.

Если материал состоит из нескольких слоев, например биметалл или пластины сэндвич-панелей, гидроабразив не вызывает их расслоения. Процесс протекает в холодной среде, поэтому в металле не меняется химический состав и не образуются закалочные зоны. Это делает метод незаменимым для заготовок, которые в дальнейшем будут проходить высокоточную токарную или фрезерную обработку.

Технология универсальна для тяжелого машиностроения и авиации. Когда нужно вырезать сложный контур в плите толщиной 80 мм, плазма дает слишком большую погрешность, а лазер не справляется с мощностью. Гидроабразивный станок проходит через такой массив уверенно и сохраняет строгую перпендикулярность сторон. Если к качеству торца предъявляют особые требования, скорость подачи воды снижают чтобы исключить волнообразный след на выходе струи.

Для тонкого проката до 3–4 мм самым эффективным способом считается лазерная обработка - из-за ее высокой скорости и точности. Когда толщина стали увеличивается до 12–20 мм, лазер начинает потреблять значительно больше энергии и темп работы падает. В этом диапазоне часто используют плазменную резку, которая обеспечивает хороший баланс между ценой и качеством.

Если же предстоит работа с массивными листами более 40–50 мм, на помощь приходят кислородная и гидроабразивная резка. Газокислородный факел легко прожигает толстый черный металл, но оставляет широкую зону нагрева и грубый край, поэтому для более аккуратной работы предпочтительнее резка водой с абразивом.

Выбор оборудования всегда зависит от того, какая точность требуется для конкретного изделия и какие нагрузки оно будет нести. Для алюминиевых и медных плит большой толщины предпочтение отдают гидроабразиву, потому что их высокая теплопроводность мешает эффективной работе лазера. Если нужно быстро нарубить полосы из тонкой жести, используют автоматические линии продольно-поперечной резки. Когда заказ требует изготовления сложных декоративных элементов из тонкой нержавейки, только лазер гарантирует отсутствие деформаций.

Механические свойства стального листа могут различаться вдоль и поперек направления волокон, которые образовались на прокатном стане. Когда заготовку подвергают последующей гибке, линия гиба должна располагаться перпендикулярно направлению проката. Если проигнорировать этот фактор и нарезать детали произвольно, на металле могут появиться трещины в местах деформации.

Чтобы избежать брака, перед началом раскроя изучают маркировку или визуально определяют структуру поверхности. Особенно сильно этот эффект проявляется на высокопрочных сталях и алюминиевых сплавах с ярко выраженной анизотропией. Правильное позиционирование заготовок на листе гарантирует надежность готовых конструкций при эксплуатации.

При лазерной или плазменной резке направление волокон влияет на качество кромки в меньшей степени, но всё же учитывается технологами. Когда происходят быстрый нагрев и остывание, внутренние напряжения распределяются согласно внутренней структуре металла. Если лист имеет внутренние дефекты типа расслоений, они чаще проявляются при резке вдоль основного направления прокатки.

Выбор газа определяет не только скорость процесса, но и химический состав поверхности на месте среза. Когда используют кислород, происходит экзотермическая реакция, которая добавляет тепловую энергию и ускоряет прожиг толстого металла. Но этот метод оставляет на кромке слой темных оксидов, который требует обязательного удаления перед покраской.

Если же резку проводят в среде азота, газ играет роль защитной атмосферы и просто выдувает расплав из зоны контакта. В этом случае торец получается светлым, чистым и не требует дополнительной механической обработки. Азот выбирают для работы с нержавеющей сталью и алюминием, чтобы сохранить их природную коррозионную стойкость. Высокое давление газа гарантирует отсутствие застывших капель на нижней стороне листа.

Для обработки титана применяют аргон, потому что этот металл крайне активно поглощает азот и кислород при высоких температурах. Когда используют инертный газ, кромка не становится хрупкой и сохраняет свои механические свойства. Использование сжатого воздуха - самый бюджетный вариант, но оно подходит только для тонких листов черного металла. Воздух содержит смесь газов, поэтому качество среза получается средним между азотным и кислородным способами.

Качественная подготовка кромок - залог прочного и надежного соединения при выполнении сварочных работ. Когда лист разрезают механическим способом, поверхность остается чистой и не требует глубокой зачистки. Это обеспечивает отличный контакт электродов с металлом и стабильное горение дуги по всей длине шва. Если же применяют термические методы, на торцах могут оставаться шлаки и оксидные пленки, которые мешают сплавлению материалов.

Особенно это касается плазменной резки, где высокая температура может вызвать изменение химического состава стали в узком пограничном слое. Для ответственных конструкций этот слой рекомендуют снимать шлифовальным кругом на глубину до 1 мм. Тщательная очистка предотвращает появление пор и включений в структуре шва.

Точность геометрических параметров после резки лазером позволяет собирать узлы с минимальными зазорами. Когда детали плотно прилегают друг к другу, расход сварочных материалов сокращается, а прочность соединения возрастает. Если кромка имеет неровности или волнообразный край, в шве могут возникнуть концентраторы напряжений. Лазерная технология гарантирует отсутствие таких дефектов и обеспечивает идеальную подготовку под автоматическую сварку.

Получение готовых деталей по индивидуальным параметрам избавляет заказчика от необходимости содержать собственный цех металлообработки. Когда предприятие поставляет прокат в размер, клиент платит только за полезную площадь изделий и не тратит средства на закупку целых листов. Это особенно выгодно при работе с редкими марками стали или цветными металлами, где цена за килограмм очень высока.

Отсутствие отходов на складе покупателя упрощает учет материалов и освобождает производственные площади. Готовые заготовки можно сразу отправлять на сборку или покраску, что значительно сокращает общий производственный цикл. Профессиональная резка гарантирует высокую точность и качество кромок, которых трудно добиться бытовым инструментом.

Заказ серийных партий позволяет получить значительные скидки и оптимизировать логистические расходы. Когда все детали одного проекта нарезаны на одном предприятии, гарантируется их полная совместимость и повторяемость. Если в процессе эксплуатации потребуется замена изношенного элемента, его можно заказать повторно по тому же чертежу. Использование высокотехнологичного оборудования с ЧПУ обеспечивает такую чистоту реза, которая не требует последующей механической обработки.
