Дисковые пилы

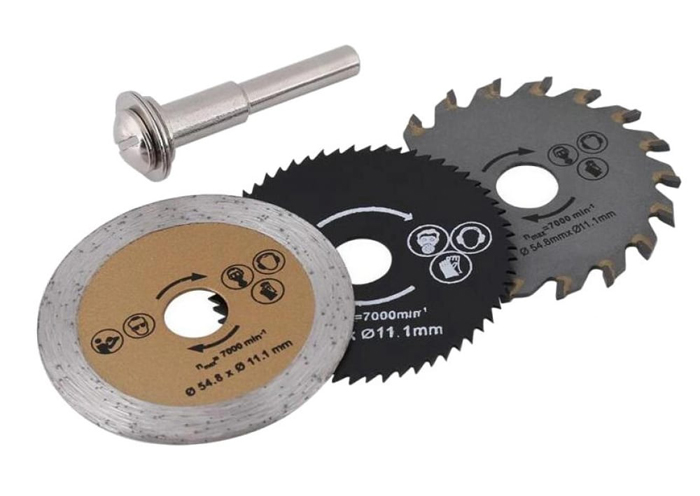

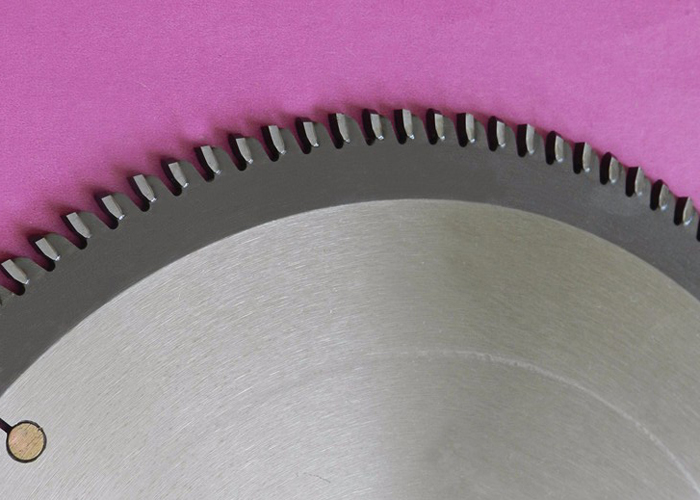

На стальное полотно припаивают зубья из карбида вольфрама, который обладает экстремальной твердостью. Эти напайки позволяют резать металл без искр и сильного нагрева, потому что они буквально скалывают материал при вращении. Диски такого типа служат гораздо дольше обычных монолитных изделий из быстрорежущей стали, так как они сохраняют остроту кромок при температуре до +900℃.

Если инструмент затупился и его восстанавливают, используют специальные заточные станки с алмазными кругами. Геометрия заточки зубьев обеспечивает легкий вход в заготовку и снижает нагрузку на электродвигатель оборудования.

Применение технологии сухой резки исключает необходимость обильного полива зоны контакта смазочно-охлаждающей жидкостью. Чистота поверхности после того, как диск прошел через металл, позволяет сразу отправлять детали на сварку или окраску без дополнительной шлифовки. Корпус диска снабжают компенсационными прорезями, которые предотвращают деформацию металла при расширении от трения. Напайки надежно удерживают с помощью высокотемпературного припоя, поэтому они не вылетают даже при встрече с участками заготовки, где структура неоднородна.

В отличие от деревообрабатывающих станков электрические пилы для металла имеют редуктор с большим передаточным числом. Скорость вращения шпинделя здесь обычно не превышает 1500–2000 об/мин, потому что высокая линейная скорость приводит к мгновенному перегреву и затуплению режущих кромок.

Когда диск вращается медленно, зубья успевают эффективно отводить тепло в корпус полотна и не привариваются к заготовке. Низкие обороты также способствуют снижению уровня шума и вибрации при контакте с твердыми сплавами. Электроника поддерживает стабильный крутящий момент, чтобы инструмент не застревал в металле, если оператор увеличивает давление.

Использование пониженной скорости вращения позволяет избежать образования искр и окалины на краях среза. Подобный подход делает процесс работы более безопасным и экологичным, так как в воздух попадает меньше продуктов горения и металлической пыли. Если оборудование имеет функцию регулировки оборотов, ее настраивают в зависимости от марки стали и диаметра оснастки, которую используют в данный момент.

Профессиональные дисковые пилы по металлу оснащают встроенным накопителем, куда попадает основная часть отработанных опилок. Внутри защитного кожуха располагают специальные направляющие каналы, которые используют энергию воздушного потока от диска для перемещения мусора.

Стружка от металла имеет высокую температуру и острые края, поэтому ее сбор непосредственно в емкость повышает безопасность процесса. Когда опилки не разлетаются по цеху, поверхность заготовки остается чистой и оператор лучше видит линию разметки. Прозрачное окно в корпусе контейнера позволяет контролировать уровень его заполнения без остановки производственного цикла.

Регулярная очистка приемного бункера предотвращает заклинивание подвижных частей кожуха и снижает риск перегрева двигателя. Конструкция накопителя позволяет быстро вытряхивать содержимое в бак для отходов через откидной люк или съемную крышку. Если опилки остаются внутри кожуха, они могут попадать под зубья пилы и провоцировать износ режущих кромок. Применение закрытой системы сбора пыли защищает органы дыхания персонала и сохраняет чистоту рабочего места.

Подошва погружной пилы имеет идеально ровную поверхность и массивное основание, которое обеспечивает стабильное положение инструмента на листе металла. В конструкцию встраивают механизмы точной настройки глубины, которые позволяют опускать диск в заготовку в любой точке.

На нижней плоскости располагают антифрикционные вставки, которые предотвращают появление царапин на полированных поверхностях алюминия или нержавеющей стали. Жесткая рама основания соединяется с моторным блоком через шарнир, который отвечает за плавность погружения режущего элемента. Специальные пазы в подошве позволяют устанавливать пилу на направляющие шины разных производителей для выполнения прецизионного раскроя.

Механизм регулировки наклона обеспечивает фиксацию инструмента под нужным углом до 45° с погрешностью не более 0.5 градуса. Все зажимы и стопоры изготавливают из износостойких сплавов, чтобы они сохраняли надежность после сотен циклов перенастройки. На передней части подошвы наносят указатели, которые совмещают с метками на материале для точного начала и завершения пропила.

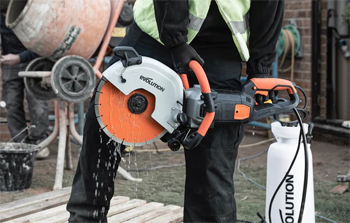

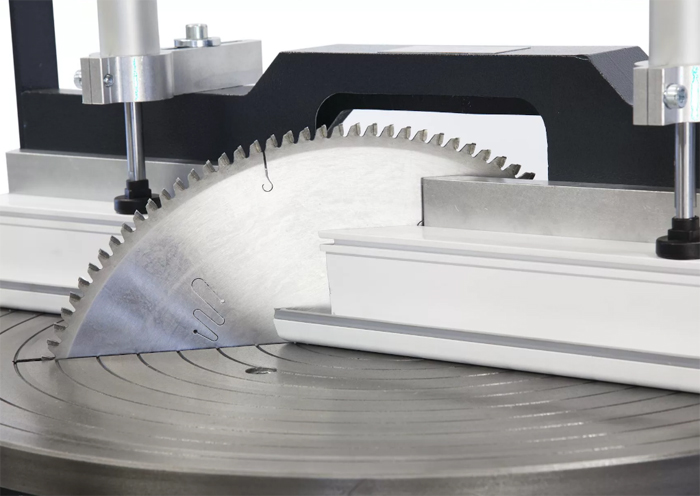

На теле стального диска лазером вырезают узкие прорези сложной формы, которые часто заполняют полимерным составом. Эти каналы выполняют роль демпферов, которые эффективно гасят резонансные колебания при трении зубьев о твердый металл. Когда диск вращается на рабочих оборотах, вибрации могут привести к появлению волнистости на срезе и износу подшипников шпинделя.

Прорези позволяют стальному полотну расширяться при нагреве без деформации его плоскостности, что исключает заклинивание инструмента в узком канале. Специальная геометрия разрезов также способствует снижению акустического шума, за счет чего работа в цехе становится более комфортной.

Отсутствие биений положительно влияет на ресурс твердосплавных напаек, так как нагрузка на каждый зуб распределяется равномерно. Инструмент с антивибрационной защитой входит в металл плавно и не создает сильных рывков на начальном этапе врезания. Прорези предотвращают возникновение эффекта тарелки, когда диск изгибается под воздействием осевых усилий. Чистота поверхности после прохода такого диска возрастает, потому что режущие кромки движутся строго по заданной траектории.

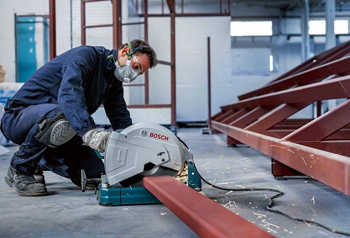

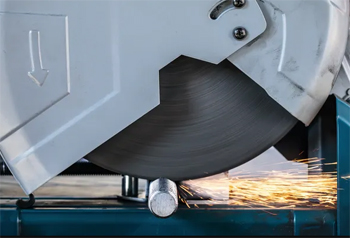

Маятниковый кожух — подвижная деталь, которая полностью закрывает нижнюю часть пильного диска в нерабочем состоянии. Когда пилу прижимают к заготовке, специальный упор или ролик отодвигает защиту назад и открывает доступ режущим зубьям к металлу. Пружинный механизм возвращает кожух в исходное положение сразу после того, как инструмент поднимают над поверхностью листа.

Такая конструкция предотвращает случайный контакт человека с оснасткой и защищает окружающих от летящей стружки. Внутренняя поверхность детали имеет форму улитки, которая направляет поток опилок в сторону патрубка пылеотвода или накопительного контейнера.

Для изготовления кожуха используют ударопрочный прозрачный пластик или магниевые сплавы, которые обладают высокой прочностью при минимальном весе. Прозрачные элементы позволяют оператору визуально контролировать точку входа диска в металл и следовать линии разметки. Система рычагов обеспечивает плавное перемещение защиты без заеданий даже при наличии металлической пыли внутри узла.

Расклинивающий нож — стальная пластина серповидной формы, которую устанавливают сразу за пильным диском в одной плоскости с ним. Этот элемент предотвращает смыкание кромок металла, который разрезали, так как в заготовке часто возникают внутренние напряжения. Если лист зажмет вращающееся полотно, произойдет резкий обратный удар, который может привести к поломке зубьев или травме.

Нож удерживает края пропила на стабильном расстоянии друг от друга, обеспечивая свободное вращение диска и легкое продвижение пилы вперед. Толщину пластины выбирают чуть меньше ширины разводки зубьев, чтобы она не создавала лишнего сопротивления при движении по каналу.

Регулировку положения ножа проводят таким образом, чтобы расстояние до зубьев диска не превышало 5 мм по всей длине дуги. Подобный подход гарантирует эффективность защиты на любом этапе погружения инструмента в толщу металла. Крепление узла должно быть максимально жестким, потому что на него действуют значительные боковые нагрузки при раскрое широких панелей. В некоторых моделях нож можно временно демонтировать для выполнения несквозных пазов, но для сквозной резки его установка обязательна.

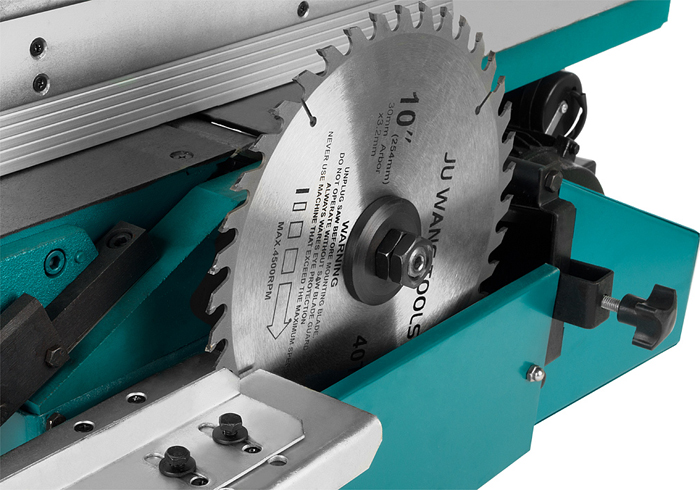

Фланцы представляют собой две стальные шайбы, которые зажимают пильный диск на валу шпинделя для передачи крутящего момента. Внутренний фланец имеет жесткую посадку на вал, а внешний прижимают центральным болтом или быстрозажимной гайкой.

Качество шлифовки прижимных плоскостей определяет точность вращения оснастки и отсутствие торцевого биения. Если поверхности имеют неровности или на них попадает стружка, диск начинает вибрировать, что портит чистоту среза и разбивает посадочное отверстие. В профессиональных станках используют фланцы увеличенного диаметра, которые обеспечивают лучшую поддержку полотна и предотвращают его изгиб под нагрузкой.

Специальные насечки или фрикционные накладки на шайбах исключают проскальзывание инструмента при резком увеличении сопротивления металла. Посадочный диаметр фланца должен строго соответствовать размеру отверстия в диске, иначе возникнет дисбаланс всей системы. Для быстрой смены диска применяют системы с подпружиненными фиксаторами, которые не требуют использования гаечных ключей. Регулярный осмотр состояния прижимных поверхностей позволяет вовремя обнаружить износ или деформацию деталей.

Лазерный модуль проецирует яркий световой луч точно по траектории будущего реза, что позволяет оператору заранее видеть место контакта диска с металлом. Линия лазера видна на поверхности заготовки даже при наличии защитной пленки или слоя масла, которые могут скрывать карандашную разметку. Использование такого указателя сокращает время на позиционирование инструмента и помогает выполнять точные резы без применения длинных направляющих шин.

Светодиод монтируют в передней части кожуха и настраивают так, чтобы луч совпадал с левым краем пропила. Питание блока осуществляется от автономных батарей или через общую схему управления оборудованием.

Система лазерной индикации особенно полезна при работе в условиях плохой освещенности, когда тень от кожуха мешает обзору рабочей зоны. Регулировочные винты позволяют самостоятельно корректировать направление луча, если в процессе эксплуатации произошел сдвиг модуля. Защитное стекло линзы предотвращает попадание искр и пыли на оптические элементы, сохраняя яркость и четкость проекции.

Специальные профилированные каналы в основании дисковой пилы предназначены для стыковки инструмента с алюминиевой направляющей шиной. Когда выступ шины входит в паз подошвы, пила лишается возможности смещаться в сторону и движется по строго заданной прямой линии. Это позволяет делать длинные резы в листовом металле с точностью станочного оборудования без использования ручной разметки по всей длине.

Направляющая также защищает поверхность материала от царапин, которые могут оставить металлические части подошвы при движении. Система пазов обеспечивает быструю установку инструмента и исключает возникновение люфтов во время прохождения через плотные слои стали.

Глубину и ширину пазов рассчитывают таким образом, чтобы они подходили к аксессуарам разных производителей для расширения универсальности пилы. Внутри каналов иногда устанавливают регулируемые эксцентрики, которые позволяют полностью убрать зазоры между подошвой и шиной. Использование такой оснастки необходимо при изготовлении доборных элементов кровли, фасадных панелей и других изделий с высокими требованиями к геометрии кромок.

Система микрокапельной подачи СОЖ дозирует смазочный материал в виде тончайшего тумана непосредственно в зону контакта зубьев с металлом. В отличие от полива струей этот метод расходует минимальное количество эмульсии, сохраняя заготовку и рабочее место практически сухими. Смазка под давлением воздуха проникает в микроскопические зазоры между режущей кромкой и стружкой, снижая коэффициент трения и нагрев стали.

Такая технология предотвращает налипание разогретого металла на твердосплавные напайки, которое часто ведет к их преждевременному выкрашиванию. Оборудование с такой функцией демонстрирует высокую производительность при раскрое вязких алюминиевых сплавов и нержавеющей стали.

Узел смазки включает компактный резервуар, насос и гибкие форсунки, которые направляют поток точно на пильный диск. Количество подаваемого состава регулируют через панель управления в зависимости от толщины и твердости проката, который обрабатывают. Микрокапельное охлаждение позволяет работать на повышенных режимах подачи без риска термического отпуска инструмента.

Для обеспечения эффективного отвода тепла от нагретых шестерен и подшипников корпус редуктора изготавливают из алюминиевого или магниевого литья. Металлический кожух обладает высокой жесткостью, которая необходима для сохранения соосности валов при возникновении значительных радиальных нагрузок. Пластиковые корпуса в этом узле недопустимы, так как они могут деформироваться от перегрева, что приведет к перекосу зубьев и разрушению всей передачи.

Литой металл также выполняет роль звукового барьера, снижая уровень шума от работающего привода. Точная обработка посадочных мест под подшипники гарантирует отсутствие люфтов и стабильность крутящего момента на шпинделе.

Внутренние поверхности корпуса имеют ребра жесткости, которые одновременно увеличивают площадь охлаждения и укрепляют конструкцию. Магниевые сплавы весят меньше алюминия, поэтому их используют в профессиональных моделях для снижения общей массы инструмента. Прочный корпус защищает механизмы от повреждений при случайных ударах и попадании металлической пыли во внутренние полости.

Глубину погружения настраивают путем перемещения моторного блока относительно опорной подошвы по специальной вертикальной или дугообразной направляющей. Фиксацию выбранного положения осуществляют с помощью рычажного зажима или винтового стопора, который блокирует движение узла.

На корпусе инструмента есть мерная шкала, которая позволяет выставить вылет диска с точностью до 1 мм. Правильная настройка предполагает, что зубья должны выходить за нижнюю плоскость заготовки не более чем на 3–5 мм. Такой подход обеспечивает оптимальный угол входа режущей кромки в металл и гарантирует эффективный вынос стружки из пропила.

Минимальный вылет инструмента снижает риск возникновения обратного удара и уменьшает нагрузку на электродвигатель оборудования. Для выполнения несквозных пазов используют ограничители хода, которые не позволяют диску опуститься ниже заданного уровня. Плавность регулировки обеспечивают фторопластовые вставки в направляющих, которые предотвращают заедание механизма при попадании пыли. В погружных моделях глубина реза меняется автоматически при нажатии на рукоятку, что удобно для начала работы в любой точке листа.
