Резка титана

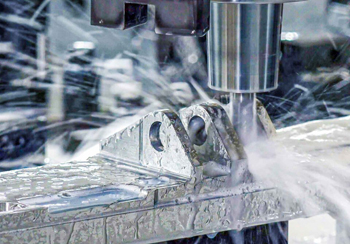

Налипание частиц на режущие кромки возникает из-за высокого коэффициента трения и химической активности металла. Когда температура в зоне контакта возрастает, титан проявляет склонность к диффузионному схватыванию с материалом фрезы или сверла. Отвод тепла из рабочей области затруднен, потому что металл обладает крайне низкой теплопроводностью. Вся тепловая энергия концентрируется на самом кончике инструмента и быстро разрушает его структуру.

Чтобы исключить подобный эффект, специалисты используют твердосплавные пластины с особыми покрытиями и постоянно подают смазочно-охлаждающую жидкость под высоким давлением. Поток эмульсии смывает мелкую стружку и не позволяет ей привариваться к поверхности.

Если не контролировать скорость процесса, инструмент выйдет из строя за считанные минуты работы. Низкие обороты шпинделя в сочетании с большой подачей позволяют снимать стружку нужной толщины без лишнего перегрева. Титан требует применения специальной оснастки с полированными канавками для легкого выхода отходов. Когда частицы металла вовремя удаляют из канала, риск поломки фрезы снижается в несколько раз.

Способность титана задерживать тепло в месте воздействия режущей кромки диктует жесткие ограничения на скоростные режимы обработки. В то время как другие металлы быстро отводят энергию вглубь заготовки, титан аккумулирует ее на поверхности раздела. Это приводит к мгновенному разогреву зоны реза до температур +800 ℃ и выше.

При таких условиях даже сверхтвердые сплавы на основе кобальта начинают терять прочность и быстро притупляются. Чтобы избежать термического повреждения заготовки и инструмента, резку проводят на минимальных скоростях с увеличенным объемом подачи СОЖ. Жидкость должна попадать точно в точку контакта, чтобы эффективно забирать избыточное тепло.

Контроль температуры важен, потому что перегрев вызывает изменение структуры титана и делает его хрупким. Оборудование настраивают на непрерывный цикл с постоянным давлением, чтобы исключить вибрации и рывки. Если подачу инструмента прерывают, на поверхности металла образуется наклеп, который крайне трудно прорезать при следующем проходе. Стабильный режим работы позволяет получать ровную поверхность без закаленных участков и термических поводков.

Применение углошлифовальной машины для раскроя титана сопряжено с высоким риском возгорания металлической пыли и опилок. Титановая стружка обладает высокой пирофорностью и легко вспыхивает при контакте с искрами от абразивного диска. Температура горения такого пламени достигает +3000 ℃, поэтому потушить его обычными средствами практически невозможно.

Если работу проводят в закрытом помещении без специальной системы пожаротушения, использование болгарки становится крайне опасным мероприятием. Кроме того, абразивные диски очень быстро изнашиваются из-за высокой вязкости металла и его склонности к налипанию на инструмент. Качество реза при таком способе остается крайне низким, потому что края сильно оплавляются и покрываются толстым слоем окалины.

Для безопасного разделения титановых листов в ручном режиме лучше применять ножовки по металлу или сабельные пилы с полотнами из твердых сплавов. Когда процесс идет на низких оборотах, риск воспламенения опилок сводится к минимуму. Место будущего реза обязательно смазывают густым маслом или специальной пастой, чтобы уменьшить трение и отвести часть тепла.

Если толщина листа превышает 3 мм, ручная обработка требует огромных физических усилий и занимает много времени. Профессиональная резка на стационарном оборудовании всегда предпочтительнее, потому что она обеспечивает безопасность и точность контура.

Лазерный луч обеспечивает более высокую концентрацию энергии в пятне малого диаметра, что позволяет делать узкие и чистые резы. Когда лазер проходит сквозь титановый лист, ширина пропила не превышает 0,1–0,2 мм. Подобная точность недоступна для плазменной дуги, потому что факел плазмы всегда имеет больший радиус и оставляет широкую зону термического влияния.

При лазерной обработке нагрев окружающего металла минимален, поэтому заготовки не деформируются и сохраняют плоскостность. Скорость процесса на лазерном станке с ЧПУ значительно выше, а качество кромки часто не требует последующей механической очистки. Технология идеально подходит для создания сложных фигурных деталей и мелких отверстий с допуском до 0,05 мм.

Программное управление позволяет оптимизировать раскладку элементов на листе и сократить количество отходов дорогостоящего сырья. Продукты плавления при лазерной резке испаряются мгновенно и выдуваются из рабочей зоны мощной струей инертного газа. В результате на поверхности не образуются грат и наплывы, которые часто возникают после плазмореза. Лазер лучше справляется с тонкими и средними толщинами титана, обеспечивая безупречный внешний вид готовой продукции.

Титан обладает способностью активно поглощать газы из окружающей среды при достижении высоких температур. Когда для формирования плазменной дуги используют азот, металл вступает с ним в химическую реакцию и образует нитрид титана. Это соединение отличается экстремальной твердостью и в то же время крайней хрупкостью, что и провоцирует появление микротрещин на кромках.

Если в дальнейшем деталь будет подвергаться нагрузкам, такие трещины быстро распространятся вглубь материала и приведут к его разрушению. Использование водорода также противопоказано, потому что титан впитывает его и становится склонным к замедленному хрупкому разрушению. Качественная плазменная резка требует применения только инертных газов или их смесей.

Лучшим вариантом для защиты кромок от насыщения вредными примесями считается использование чистого аргона или аргоно-гелиевой смеси. Данные газы создают надежный барьер вокруг зоны плавления и препятствуют контакту раскаленного титана с атмосферным воздухом. Когда плазма горит в инертной среде, поверхность реза остается чистой и не меняет химический состав. Но оборудование должно обеспечивать стабильную подачу газа под нужным давлением на протяжении всего цикла обработки.

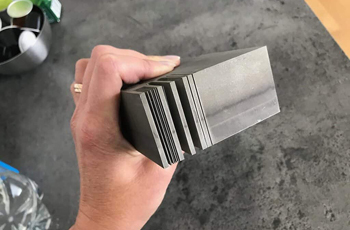

Гидроабразивная технология позволяет раскраивать титановые заготовки толщиной до 150–200 мм без потери качества и точности. Струя воды под колоссальным давлением несет в себе частицы сверхтвердого гранатового песка, которые буквально перетирают металл на микроскопическом уровне. В отличие от термических методов энергия воды не ослабевает при прохождении через массивную плиту.

Этот способ обеспечивает идеально вертикальный рез по всей глубине материала без образования конусности и наплывов. Когда толщина титана велика, гидроабразив остается единственным надежным вариантом для получения заготовок со сложным контуром. Скорость процесса в этом случае ниже, чем у лазера, но результат не требует дополнительной очистки от окалины.

Метод полностью исключает нагрев заготовки, поэтому в металле не возникают внутренние напряжения и закалочные явления. Холодная резка гарантирует сохранение всех уникальных свойств титана по всему объему массивной детали. Если проект требует высокой точности для тяжелых деталей буровых установок или судовых механизмов, выбирают именно гидроабразив. Ширина реза составляет всего около 1 мм, что позволяет экономно расходовать металл даже при работе с плитами большого сечения.

Процедура азотирования направлена на создание на поверхности титанового изделия сверхтвердого защитного слоя. Хотя титан обладает высокой удельной прочностью, его сопротивление истиранию и заеданию при трении остается сравнительно низким. Когда детали работают в паре с другими элементами механизмов, на них быстро появляются задиры и следы износа.

Чтобы предотвратить подобные повреждения, готовую деталь нагревают до температуры +950℃ и выдерживают в атмосфере чистого азота несколько дней. В результате химической реакции образуется слой нитрида титана золотистого цвета толщиной до 50 мкм. Это покрытие в несколько раз превосходит по твердости основной металл и надежно защищает его от износа.

Азотирование также повышает усталостную прочность и коррозионную стойкость изделий в агрессивных средах. После завершения цикла деталь приобретает уникальные эксплуатационные характеристики, которые необходимы для работы в двигателях и насосных установках. Процесс требует от специалистов строго соблюдать температурный режим, чтобы не допустить роста зерен в структуре металла и его охрупчивания. Если резку проводят гидроабразивным методом, поверхность сразу готова к азотированию без сложной предварительной очистки.

Рубка титановых листов на гильотине сопряжена с риском возникновения микроскопических трещин на линии среза из-за высокой вязкости материала. Когда нож оказывает силовое давление на заготовку, в металле возникают колоссальные напряжения, которые могут привести к сколам.

Чтобы исключить подобные дефекты, листы толщиной более 3 мм рекомендуют предварительно подогревать до температуры +200℃. Тепловое воздействие повышает пластичность титана и позволяет ножу входить в металл более плавно, без образования рваных краев. Настройка зазора между лезвиями также играет решающую роль в получении качественного результата. Оборудование должно иметь достаточную мощность привода, чтобы обеспечить мгновенный и чистый удар по всей длине заготовки.

Для защиты декоративной поверхности титана от вмятин используют полиуретановые накладки на прижимные балки гильотины. Если на кромках после рубки всё же остаются неровности, их обязательно удаляют методом шлифования на глубину до 0,5 мм. Эта мера устраняет концентраторы напряжений и предотвращает развитие усталостных трещин при дальнейшей эксплуатации. Рубку на гильотине применяют только для простых прямоугольных заготовок, когда не требуется высокая точность контура.

Изготовление медицинских имплантатов и хирургических инструментов требует обеспечения абсолютной биологической инертности и чистоты поверхности. Когда титан раскраивают для нужд медицины, необходимо полностью исключить попадание частиц других металлов в структуру заготовки. Даже мельчайшие включения железа или меди могут вызвать отторжение протеза организмом человека.

Для таких задач выбирают методы, которые не меняют химический состав сплава и не оставляют нагара. Гидроабразивная и лазерная резка в среде сверхчистого аргона считаются эталонными технологиями для медицинского производства. Чистота кромок и отсутствие микротрещин гарантируют долговечность изделий внутри тела на протяжении десятилетий.

После завершения резки детали проходят многоступенчатую процедуру очистки и стерилизации в ультразвуковых ваннах. Кромки имплантов тщательно полируют до зеркального блеска, чтобы исключить травмирование живых тканей и ускорить процесс заживления. Система контроля качества проверяет каждый миллиметр реза на наличие дефектов и отклонений от чертежа.

Точность размеров играет решающую роль, потому что имплант должен идеально соответствовать анатомическим особенностям пациента. Титановые сплавы для медицины имеют специальную маркировку и проходят сертификацию на отсутствие токсичных примесей.

Оксидирование - процесс создания на поверхности титана плотной защитной пленки из оксида титана путем термической или химической обработки. Когда металл нагревают до температуры +850℃ на воздухе, он активно поглощает кислород и покрывается стойким слоем. Последующее быстрое охлаждение в водной среде фиксирует структуру пленки и повышает ее твердость.

Эта процедура необходима для улучшения антифрикционных свойств титана и защиты его от коррозии в агрессивных химических средах. Оксидный слой также выполняет декоративную функцию, потому что в зависимости от условий процесса может приобретать разные цвета: от синего до золотистого. Детали после оксидирования становятся более устойчивыми к истиранию и механическим повреждениям при контакте с абразивными частицами.

Процесс проводят после завершения всех операций по резке и механической обработке, чтобы защитить торцы изделия. Если на поверхности остались следы смазки или жира, пленка ляжет неравномерно и может отслоиться со временем. Перед оксидированием заготовки проходят этап тщательного обезжиривания и травления в растворах кислот. Технология применяется в производстве крепежных элементов, деталей насосов и художественных изделий. Оксидная пленка обладает высокой электропроводностью и не мешает работе электрических контактов в приборостроении.

Усталостная прочность титана зависит от качества поверхности кромок и от наличия на них микроскопических дефектов после раскроя. Когда на торцах остаются зазубрины, наплывы или следы термического ожога, они становятся концентраторами напряжений. Под действием циклических нагрузок в этих местах быстро зарождаются трещины, которые могут привести к внезапному разрушению детали.

Если резку проводили плазменным методом, зона термического влияния содержит измененную структуру металла с пониженными прочностными характеристиками. Чтобы вернуть детали расчетную выносливость, кромки после резки обязательно подвергают финишной механической обработке. Снятие поверхностного слоя на глубину 1–2 мм позволяет удалить все опасные дефекты и выровнять микрорельеф.

Гидроабразивная резка считается самым щадящим способом, потому что не создает тепловых напряжений и сохраняет структуру сплава. После нее усталостная прочность титана остается на максимально высоком уровне без дополнительной доработки. Для ответственных деталей часто применяют дробеструйную обработку кромок после раскроя. Данная процедура создает в поверхностном слое сжимающие напряжения, которые препятствуют развитию трещин и продлевают ресурс изделия.
