Резка меди

Медь обладает исключительной теплопроводностью и высокой отражательной способностью, которые затрудняют работу стандартных станков. Когда лазерный луч попадает на поверхность заготовки, большая часть энергии отражается обратно и может испортить оптику оборудования. Высокий коэффициент передачи тепла приводит к тому, что энергия быстро уходит из зоны контакта в основную массу металла.

Этот фактор мешает быстрому достижению температуры плавления и требует использования мощных источников излучения. Если сравнивать медь со сталью, то для получения качественного сквозного реза в медной плите требуется в 2–3 раза больше энергии. Мягкость и пластичность металла также создают проблемы при механическом воздействии из-за риска деформации краев заготовки.

Для успешного выполнения задачи применяют специальные режимы работы и высокотехнологичное оборудование. Современные оптоволоконные лазеры имеют встроенную защиту от обратного излучения, поэтому успешно справляются с зеркальной поверхностью медных листов. Высокая концентрация мощности позволяет лучу мгновенно прошивать материал раньше, чем тепло успеет распределиться по заготовке. При механическом раскрое используют инструменты с острой заточкой и полированными поверхностями, чтобы уменьшить трение.

Медь обладает высоким коэффициентом линейного расширения, поэтому при интенсивном нагреве заготовка может изменить размеры непосредственно в процессе обработки. Когда лазерный луч или плазменная дуга проходят по контуру, металл в зоне контакта быстро увеличивается в объеме и создает внутренние напряжения. Если заготовку плохо закрепили или выбрали слишком медленный режим подачи, деталь может выгнуться или потерять исходную плоскостность.

Чтобы минимизировать влияние температуры, оборудование настраивают на максимально возможную скорость прохода. Использование мощного охлаждающего потока газа помогает быстро отводить лишнюю энергию и стабилизировать положение листа на рабочем столе. Точное позиционирование головки станка с ЧПУ позволяет учитывать физические процессы и сохранять допуски в пределах 0,1 мм.

Современные программные комплексы умеют вносить автоматические правки в траекторию движения инструмента с учетом типа сплава и его толщины. Когда компьютер рассчитывает карту раскроя, он предусматривает технологические паузы или меняет порядок обработки отверстий. Подобная тактика предотвращает накопление критической массы тепла в одном узком месте и исключает коробление тонких перемычек.

Качество поверхности торца после разделения заготовки определяет надежность будущих соединений при монтаже систем отопления или кондиционирования. Когда медь режут механическим способом, на внутренней стороне трубы часто образуется острый облой, или заусенец. Такой дефект создает дополнительное сопротивление потоку жидкости и может стать причиной возникновения турбулентных завихрений внутри контура.

Чтобы обеспечить идеальную посадку фитинга, края зачищают специальными зенковками или роторными щетками до металлического блеска. Удаление окислов и загрязнений позволяет припою равномерно заполнять капиллярный зазор и гарантирует полную герметичность шва под давлением. Если на кромке останутся частицы абразива или масла, адгезия материалов ухудшится и в месте стыка может возникнуть протечка.

Использование лазерной технологии в среде азота позволяет получать торцы, которые не требуют долгой механической доводки перед пайкой. Когда газ выдувает расплав под высоким давлением, поверхность остается чистой и свободной от нагара или темной окалины. Такой подход сохраняет высокую электропроводность и химическую чистоту меди, что важно для высокотехнологичных производств. При работе с тонкостенным прокатом важно избегать замятия краев заготовки, потому что овальность сечения помешает качественному соединению.

Работа с медной фольгой толщиной от 0,05 мм требует применения прецизионного оборудования и особых методов фиксации материала на рабочем столе. Когда тонкое полотно режут на лазерном станке, используют вакуумные прижимы, чтобы исключить вибрации и смещение заготовки под действием газовой струи. Высокая пластичность меди в сочетании с малой толщиной делает материал крайне чувствительным к любым механическим нагрузкам.

Чтобы кромки не загибались и не плавились от избытка энергии, лазер настраивают на минимальную мощность и максимальную частоту импульсов. Этот режим позволяет аккуратно испарять металл по линии реза без повреждения структуры окружающих участков. Если проект предполагает изготовление мелких деталей для электроники, точность позиционирования луча играет решающую роль в качестве финишного продукта.

Для раскроя рулонной фольги на полосы применяют дисковые ножи с ювелирной заточкой кромок и минимальными зазорами между лезвиями. Когда материал проходит сквозь блок ножей, важно поддерживать стабильное натяжение полотна чтобы избежать появления складок и разрывов. Механический способ обеспечивает высокую производительность при разделении меди на узкие ленты или штрипсы. Все направляющие ролики закрывают мягкими полимерными материалами для защиты поверхности от появления царапин и потертостей.

Природная вязкость и высокая пластичность меди вызывают интенсивное налипание металлической стружки на режущие кромки инструмента. Когда фреза погружается в массив заготовки, мягкий металл начинает тянуться и забивает канавки для вывода отходов. Подобный процесс приводит к резкому росту силы трения и значительному нагреву фрезы в рабочей зоне. Если вовремя не удалить накопившуюся массу, инструмент теряет способность к резанию и заклинивает в толще материала.

Чтобы предотвратить этот дефект, используют фрезы с полированными канавками большого объема и специальными покрытиями. Данные меры обеспечивают свободный выход стружки и снижают риск поломки дорогостоящего оборудования. Качественная оснастка позволяет выполнять сложные пазы и выемки даже в самых мягких марках металла.

Для стабильной работы системы обязательно применяют эффективные смазочно-охлаждающие жидкости под давлением. Поток эмульсии вымывает частицы меди из зоны контакта и предотвращает их приваривание к зубьям инструмента. Скорость вращения шпинделя и подачу настраивают таким образом, чтобы фреза всегда срезала слой металла чисто и без лишнего давления. Когда работают с массивными медными плитами, делают несколько проходов с небольшой глубиной погружения.

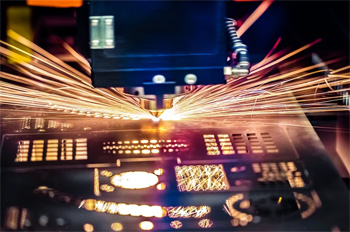

Импульсный режим работы лазера позволяет подавать энергию на поверхность металла короткими вспышками с очень высокой пиковой мощностью. Когда луч воздействует на медь кратковременно, он успевает расплавить и испарить небольшой участок материала без глубокого прогрева всей заготовки. Подобная технология исключает деформацию тонких медных листов, потому что общая тепловая нагрузка на материал остается минимальной.

Метод идеально подходит для изготовления деталей со сложным контуром и множеством мелких отверстий. Между отдельными импульсами металл успевает немного остыть, что предотвращает оплавление острых углов и тонких перемычек. Точность обработки при такой настройке оборудования достигает 0,01 мм, а ширина реза не превышает 100 мкм.

Применение непрерывного излучения на меди часто приводит к неконтролируемому растеканию расплава и ухудшению качества кромки. Импульсная модуляция дает возможность оператору точно контролировать глубину проникновения луча и чистоту выходного отверстия.

В процессе резки используют азот или аргон под высоким давлением чтобы мгновенно удалять продукты горения из канала. Чистый газ предотвращает окисление торцов детали и сохраняет естественный розово-красный цвет меди. После завершения цикла заготовки не требуют сложной финишной отделки и сразу могут отправляться на следующий этап производства.

Высокая теплопроводность меди мешает плазменной дуге эффективно концентрировать энергию в узком канале реза. Когда поток ионизированного газа попадает на поверхность плиты, тепло быстро уходит в стороны и ширина пропила значительно увеличивается. Если мощность аппарата недостаточна, на нижней кромке заготовки образуется толстый слой трудноудаляемого грата. Подобный дефект возникает из-за того, что металл остывает слишком быстро и приваривается к основе в виде капель.

Чтобы получить качественный результат на меди, используют плазмотроны с повышенным током и специальные газовые смеси. Для заготовок толщиной более 5 мм плазменная резка считается менее предпочтительной, чем гидроабразивная или лазерная из-за грубого качества торцов.

Настройка газовой среды играет решающую роль в стабильности горения дуги и чистоте поверхности. Когда используют сжатый воздух, на кромках меди появляется слой оксидов черного цвета, который требует обязательной механической очистки. Применение смеси аргона с водородом позволяет повысить температуру плазмы и создать восстановительную атмосферу. В таких условиях медь не окисляется и торец получается более гладким и блестящим. Однако стоимость подобных газов увеличивает себестоимость погонного метра реза.

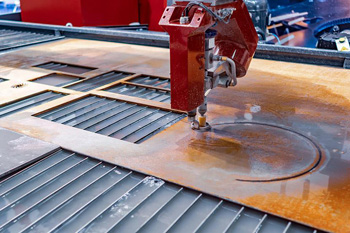

Водоструйный метод с использованием абразива полностью исключает термическое воздействие на структуру медного сплава. Когда температура в зоне обработки не поднимается выше +60℃, в металле не возникают внутренние напряжения и закалочные явления. Для массивных плит толщиной 20-50 мм этот фактор становится решающим, потому что другие способы вызывают сильную деформацию.

Струя воды под давлением 4000 бар прорезает медь на любую глубину без потери точности и качества поверхности. Кромка после гидроабразива имеет аккуратный матовый вид и не содержит следов нагара или оплавления. Данная технология позволяет выполнять раскрой по самым сложным чертежам без риска испортить дорогостоящее сырье.

Отсутствие механического давления инструмента на заготовку предотвращает смятие краев и сохраняет идеальную плоскостность медного листа. Когда струю воды направляют на поверхность, она постепенно вымывает частицы металла и создает чистый канал. Метод позволяет резать медь в пачках, чтобы одновременно получить несколько идентичных деталей. Подобный подход повышает производительность и снижает затраты на производство единицы продукции.

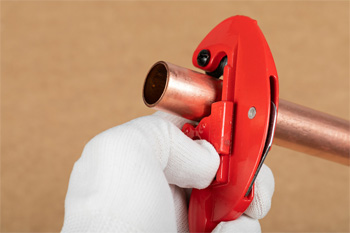

Выбор оборудования для раскроя трубного проката из меди зависит от толщины стенок и требований к чистоте внутреннего канала. Мягкие медные трубки малого диаметра легко деформируются под давлением механических зажимов. Чтобы избежать овальности и смятия, используют роликовые труборезы или лазерные установки с поворотными патронами.

Когда ролик медленно врезается в стенку металла, он оставляет ровный край без образования стружки и опилок. Для труб большого сечения применяют ленточнопильные станки с мелкозубыми полотнами из быстрорежущей стали. Технология обеспечивает строго перпендикулярный срез, который необходим для качественной пайки или сварки стыков. Правильная фиксация заготовки в тисках с мягкими накладками гарантирует отсутствие вмятин на поверхности.

Использование дисковых пил требует высокой скорости вращения и обильной подачи смазочно-охлаждающей жидкости. Когда диск проходит сквозь металл, он должен срезать слой меди чисто, чтобы на внутренней стороне не образовались заусенцы. Если облой всё же появился, его удаляют специальными зенковками или роторными щетками перед началом монтажа. Чистый внутренний проход крайне важен для систем кондиционирования и гидравлики, потому что частицы металла могут повредить насосы.

Ленточнопильное оборудование позволяет раскраивать медный сортовой прокат с высокой точностью и минимальными потерями материала. Для работы с вязкой медью выбирают биметаллические полотна с крупным шагом и определенным углом разводки зубьев. Когда пила проходит сквозь массивный круг или квадрат, важно не допускать защемления полотна в пропиле.

Для этого используют станки с жесткой рамой и гидравлическим контролем усилия подачи инструмента. Тонкое стальное полотно шириной 1,1–1,3 мм оставляет узкий рез, что крайне выгодно при работе с дорогим цветным металлом. Поверхность среза получается ровной и перпендикулярной, что облегчает последующую стыковку деталей в инженерных узлах.

Непрерывная подача смазочно-охлаждающей жидкости в зону резки предотвращает налипание меди на зубья пилы и отводит избыточное тепло. Если охлаждение будет недостаточным, полотно быстро затупится и начнет уходить в сторону от намеченной линии. Современные станки позволяют настраивать скорость движения ленты в широком диапазоне для подбора оптимального режима. Механический способ резки на ленточнопильном агрегате не создает вредных испарений и нагара на торцах заготовок.

Медь является основным материалом для производства токоведущих элементов благодаря своему низкому электрическому сопротивлению. Процесс механической резки на пилах или гильотинах не меняет внутреннюю структуру металла, поэтому проводимость остается на исходном уровне. Однако термические способы обработки, такие как плазменная или лазерная резка в кислородной среде, вызывают появление оксидного слоя на торцах.

Оксид меди обладает высоким сопротивлением и может значительно ухудшить качество электрического контакта в месте стыка шин. Если не удалить этот темный налет, контактная группа будет перегреваться при прохождении больших токов. Для электротехнических нужд всегда выбирают способы резки, которые сохраняют химическую чистоту поверхности кромки.

Лазерная резка в азотной среде или гидроабразивная обработка позволяют получить чистый срез без потери физических свойств металла. Когда поверхность торца остается свободной от окислов и загрязнений, переходное сопротивление контакта стремится к минимальным значениям. Это гарантирует надежную работу распределительных устройств и силовых кабельных систем без потерь энергии.
