Поперечные пилы

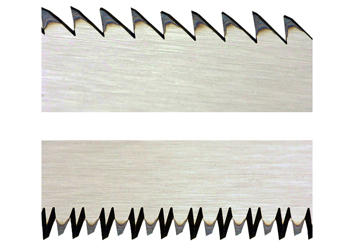

Геометрия зубьев поперечной пилы определяет качество торцевой поверхности металла после завершения цикла обработки. Режущие кромки имеют двустороннюю заточку, потому что инструмент должен эффективно разделять структуру материала при движении в обоих направлениях.

Когда зубья входят в массив стали, они работают подобно множеству мелких ножей и создают аккуратный канал пропила. Это исключает появление глубоких борозд и задиров на стенках заготовки, так как нагрузка распределяется равномерно по всей длине полотна. Правильный угол наклона каждой кромки способствует быстрому отводу тепловой энергии из зоны контакта, потому что металлическая стружка не задерживается в межзубном пространстве. Острота вершин зубьев напрямую влияет на точность следования линии разметки, так как тупой инструмент часто уводит в сторону под воздействием сопротивления.

Для раскроя твердых сплавов выбирают полотна с трапециевидным профилем зуба, который обладает повышенной стойкостью к механическому износу. Поверхность проката при таком способе обработки остается зеркальной и не требует длительного шлифования перед началом сварочных работ. Тонкие стальные полотна часто снабжают специальной разводкой, когда зубья поочередно отклоняют в разные стороны для создания широкого технологического зазора.

Конструкция с ходовым штоком предполагает движение пильного полотна по жестким направляющим строго в вертикальной или горизонтальной плоскости. Это обеспечивает максимальную прямолинейность реза, потому что исключаются любые боковые колебания и перекосы режущего инструмента. Ходовой механизм часто выбирают для выполнения прецизионных работ, когда допуски на косину торца заготовки составляют доли миллиметра.

Шток изготавливают из закаленной стали и подвергают шлифовке для минимизации трения внутри опорных втулок рамы. Стабильное положение полотна позволяет использовать оснастку с мелким шагом зубьев, так как риск заклинивания инструмента в узком канале сводится к минимуму. Систему ценят за долговечность и способность выдерживать высокие осевые нагрузки при раскрое массивных профилей.

Механизм с качающимся штоком работает по иному принципу, потому что пильная часть совершает дугообразные движения относительно центральной оси шарнира. Такая кинематика облегчает процесс вывода стружки из зоны контакта, так как при обратном ходе полотно немного отходит от поверхности металла. Качающийся узел отличается простотой конструкции и более высокой скоростью распиловки мягких сплавов или тонкостенных труб. Но точность такого метода ниже, поэтому его применяют на подготовительных этапах производства или при демонтаже.

Материал корпуса поперечной пилы определяет ее устойчивость к деформациям под воздействием сильного натяжения режущего полотна. Хромованадиевые стальные сплавы обладают наилучшим сочетанием прочности и упругости, поэтому их используют для производства профессионального инструмента высокого класса.

Рама из такой стали не гнется при выполнении тяжелых операций, когда на рукоятку прикладывают значительное физическое усилие. Массивная конструкция эффективно гасит резонансные вибрации, которые возникают при контакте зубьев с неоднородной структурой металла. Защитное гальваническое покрытие предотвращает развитие коррозии.

Алюминиевые литые рамы весят значительно меньше стальных аналогов, что упрощает работу при необходимости частого перемещения пилы. Легкие сплавы на основе магния и кремния обеспечивают достаточную жесткость для раскроя медных труб или алюминиевого профиля. Однако такие модели чувствительны к сильным ударам и могут треснуть при случайном падении на бетонный пол производственного помещения. Пустотелые трубчатые конструкции из нержавеющей стали часто выбирают для работы на открытом воздухе, так как они полностью невосприимчивы к воздействию осадков.

Система натяжения превращает гибкую стальную ленту в жесткий и эффективный резец, который способен выдерживать прямолинейную траекторию внутри металла. Винтовой механизм позволяет плавно регулировать осевое усилие на полотно для достижения оптимального акустического резонанса конструкции.

Если натяжка будет недостаточной, пила начнет изгибаться при прохождении через толстые слои заготовки, что неизбежно приведет к появлению кривого среза. Слишком сильное давление на винт часто становится причиной внезапного разрыва хрупкой оснастки из быстрорежущей стали в районе крепежных штифтов. Правильно настроенное полотно не дребезжит во время работы и обеспечивает высокую точность следования линии разметки.

В современных поперечных пилах часто применяют рычажные системы быстрой натяжки, которые позволяют менять оснастку за несколько секунд без использования ключей. Настройку базового усилия проводят один раз с помощью калибровочного болта, после чего используют только эксцентриковый зажим. Резьбовые элементы механизма изготавливают из легированных сталей для защиты от быстрого износа под воздействием постоянных циклических нагрузок.

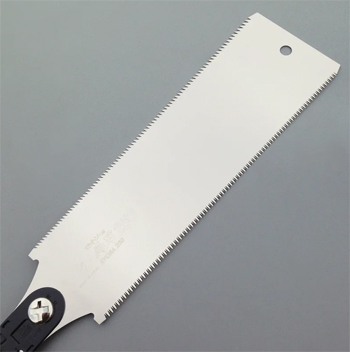

Двусторонние японские пилы типа Рёба имеют два ряда режущих зубьев с разными характеристиками на противоположных кромках одного полотна. Одна сторона оснащена крупным зубом для быстрого поперечного распила мягких сплавов и черного проката среднего сечения. Вторая кромка содержит более мелкие зубья, которые позволяют выполнять чистовую подгонку деталей или резать тонкостенные профили.

Главная особенность японского инструмента в том, что основной рез происходит при движении руки на себя. Такой метод позволяет использовать для полотна более тонкую сталь, потому что она растягивается во время работы и не теряет прямолинейность. Тонкий пропил снижает количество удаляемого металла и требует значительно меньших физических усилий по сравнению с классическими европейскими моделями.

Отсутствие массивной рамы обеспечивает инструменту исключительную маневренность в труднодоступных местах и внутри сложных металлоконструкций. Гибкое полотно позволяет делать срезы вплотную к поверхности, когда рукоятка находится под небольшим углом к плоскости заготовки. Рукоятки таких пил часто изготавливают из дерева или полимеров с обмоткой из натурального ротанга. Инструмент требует от человека определенного навыка, так как направление усилия при резе непривычно для большинства специалистов.

Упор для фиксации представляет собой жесткий ограничитель на корпусе пилы или в составе рабочего стола, который удерживает металл неподвижно во время резки. Этот узел предотвращает смещение заготовки под воздействием вибраций и осевых усилий от движения режущего полотна. Когда деталь плотно прижата к опорной поверхности, исключается риск заклинивания инструмента в пропиле из-за внезапного перекоса.

Правильная фиксация гарантирует соблюдение строгого перпендикулярного угла между плоскостью реза и продольной осью трубы или швеллера. В профессиональных системах упоры снабжают мерными шкалами и передвижными стопорами для быстрого изготовления партий деталей одинаковой длины.

Поверхность упора часто имеет специальную насечку или полимерное покрытие для предотвращения проскальзывания гладких заготовок при сильном нажатии. Если обрабатывают заготовки со сложной формой сечения, применяют сменные накладки, которые повторяют контур изделия для максимальной площади контакта. Регулировочные винты позволяют настраивать положение упора под разными углами для выполнения косых резов с высокой точностью. Жесткость крепления этого узла к станине пилы определяет стабильность размеров всей партии продукции.

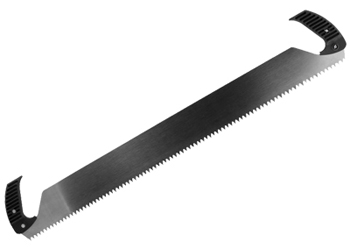

Длина режущего полотна поперечной пилы должна значительно превышать максимальный диаметр или ширину обрабатываемой металлической заготовки. Оптимальным считается соотношение, когда рабочая часть инструмента в два раза длиннее поперечного сечения детали. Такой запас необходим для обеспечения эффективного размаха хода, который позволяет задействовать большое количество зубьев за один цикл.

Если полотно слишком короткое, оператор вынужден совершать частые и мелкие движения, что ведет к быстрому перегреву стали и накоплению стружки в канале. Длинное полотно способствует более качественному охлаждению режущих кромок, так как зубья проводят больше времени вне зоны трения при возвратно-поступательном перемещении.

При резке труб диаметром 50 мм выбирают пилы с длиной полотна не менее 300 мм для обеспечения плавности процесса и чистоты полученного среза. Для массивных швеллеров или балок шириной 100 мм требуются профессиональные модели с полотнами от 450 до 500 мм. Важно учитывать жесткость рамы, так как при большой длине инструмента возрастает риск прогиба центральной части полотна под нагрузкой. Короткие пилы больше подходят для выполнения точных операций в стесненном пространстве.

Такая заточка позволяет восстановить идеальную остроту режущих кромок полотен, которые изготовлены из сверхтвердых инструментальных сталей или имеют твердосплавные напайки. В процессе обработки используют круги с напылением из синтетических алмазов, которые способны снимать тончайшие слои металла без перегрева поверхности. Это исключает термический отпуск закаленной стали, а зубья сохраняют свою паспортную твердость и износостойкость.

Алмазное зерно формирует на кромке зеркально гладкую поверхность, что значительно снижает коэффициент трения при входе инструмента в массив заготовки. Высокая точность оборудования для заточки гарантирует повторяемость углов наклона каждого зуба по всей длине полотна. Правильно заточенное полотно требует гораздо меньше физических усилий и не создает сильного шума при работе.

После процедуры заточки обязательно проверяют симметричность режущих кромок и величину разводки зубьев для обеспечения свободного хода в пропиле. Качественная обработка алмазным инструментом увеличивает ресурс оснастки в несколько раз по сравнению с использованием обычных абразивных камней. Но процесс требует применения охлаждающих жидкостей — для предотвращения прижога металла и своевременного удаления мелкой пыли из зоны контакта.

Хромованадиевые стальные сплавы содержат добавки, которые значительно улучшают механические характеристики рамы поперечной пилы. Хром повышает сопротивляемость металла коррозии и придает поверхности высокую твердость, что защищает инструмент от царапин и износа. Ванадий увеличивает предел прочности и ударную вязкость материала, за счет чего рама выдерживает огромные статические нагрузки при натяжении полотна.

Такие рамы обладают минимальной склонностью к усталостному разрушению даже после многих лет интенсивной эксплуатации. Высокая жесткость конструкции гарантирует стабильность положения режущей оснастки в глубоком пропиле, предотвращая увод реза от вертикали. Оборудование из такого сплава — эталон надежности в металлообработке и в слесарном деле.

Применение легированных сталей позволяет уменьшить толщину стенок рамы без потери прочности, что положительно сказывается на общей эргономике и весе пилы. Инструмент получается маневренным, за счет чего оператор может выполнять фигурные резы. Массивная спинка хромованадиевой рамы становится демпфером, который поглощает вредные вибрации и снижает уровень акустического давления на уши.

Изгиб полотна внутри глубокого пропила возникает из-за недостаточного натяжения режущей ленты или из-за бокового давления на рукоятку. Чтобы предотвратить дефект, перед началом работы необходимо максимально затянуть винтовой механизм до появления звонкого звука при ударе по стали. Оператор должен следить за тем, чтобы вектор прикладываемого усилия совпадал с плоскостью рамы и направлением движения инструмента.

Использование полотен с правильной разводкой зубьев создает свободный зазор, который исключает защемление полотна стенками заготовки при нагреве. Плавный и длинный ход пилы на всю рабочую длину способствует равномерному распределению нагрузки и предотвращает локальный перегрев центральной части.

На начальном этапе врезания рекомендуется делать короткие и легкие движения для формирования направляющей канавки в металле. Если полотно все же начинает отклоняться от вертикали, следует немедленно прекратить работу и проверить состояние натяжного устройства. Причиной изгиба также может стать износ зубьев на одной из боковых сторон полотна, что создает асимметричное сопротивление при резке.

Направляющие механизмы и ходовые штоки поперечных пил требуют регулярного ухода. Мелкая пыль выступает в роли абразива, который быстро разрушает полированные поверхности и приводит к появлению люфтов в узлах крепления.

После завершения работы металлическую стружку и опилки с поверхности подвижных деталей удаляют жесткой щеткой. Шток и направляющие втулки протирают сухой ветошью для удаления отработанной смазки и скопившейся грязи из цеха. На очищенные элементы наносят тонкий слой свежего индустриального масла или специального силиконового состава для защиты от коррозии.

Периодически проводят полную ревизию узлов фиксации, чтобы вовремя обнаружить выработку металла или ослабление крепежных болтов. Если в механизме появились посторонние звуки или рывки, следует немедленно заменить изношенные подшипники или втулки для восстановления точности реза. Резьбовые части натяжных винтов тоже нуждаются в периодической очистке и в смазке густыми составами типа литола для предотвращения закусывания гайки.

Качающийся шток — подвижный узел крепления полотна, который вращается вокруг опорного шарнира при совершении рабочих движений. Такая схема создает эффект маятника, когда пильная часть заходит в металл под небольшим углом и меняет его в процессе реза. Это облегчает врезание зубьев в поверхность, так как площадь мгновенного контакта уменьшается по сравнению с плоскопараллельным перемещением.

Качающееся движение способствует легкому удалению опилок из глубокого пропила, потому что при обратном ходе полотно приподнимается над заготовкой. Это снижает вероятность заклинивания инструмента и предотвращает перегрев режущей оснастки при работе с вязкими сплавами. Оборудование с качающимся приводом отличается простотой конструкции и высокой ремонтопригодностью.

Но следует учитывать, что использование качающегося механизма накладывает определенные ограничения на точность получения идеально ровного торца заготовки. Из-за дугообразной траектории движения в начале и конце реза может возникать небольшая волнистость, которую устраняют последующим шлифованием. Качающийся шток чаще применяют в ручных пилах среднего класса, где приоритетом выступает скорость разделения проката, а не прецизионная точность.
