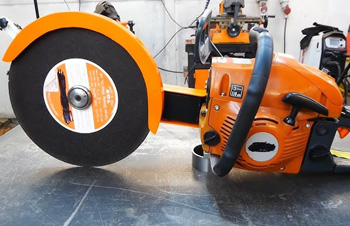

Цепные пилы

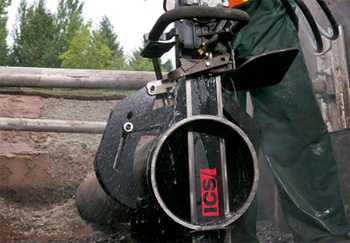

Режущие звенья цепи имеют сложную многослойную структуру, потому что они должны выдерживать ударные нагрузки при контакте с твердой сталью. К стальному основанию приваривают сегменты из карбида вольфрама или наносят алмазное напыление с помощью технологии лазерной пайки. Такой метод исключает отрыв рабочей части даже при работе на максимальных оборотах приводного двигателя.

Геометрия каждого зуба рассчитана так, чтобы он не вгрызался в материал слишком глубоко, а постепенно снимал тонкие слои металла. Между отдельными звеньями оставляют технологические зазоры, которые способствуют эффективному выносу мелкой стружки из глубокого пропила.

Прочность соединительных заклепок имеет огромное значение для безопасности, так как на них ложится вся разрывная нагрузка при вращении. Эти детали изготавливают из высокоуглеродистой стали и подвергают индукционной закалке для повышения износостойкости. Когда цепь движется по направляющему пазу, заклепки испытывают постоянное трение, поэтому их поверхность шлифуют до зеркального блеска.

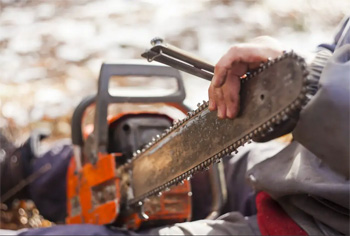

Направляющую шину изготавливают из цельной стальной заготовки или сваривают из трех отдельных пластин для снижения общего веса инструмента. Внутренние каналы для подачи смазки фрезеруют с высокой точностью, чтобы масло попадало прямо в паз и на подшипник ведомой звездочки.

Поверхность изделия закаливают токами высокой частоты, так как боковые стенки испытывают интенсивное истирание при движении режущей гарнитуры. Если металл будет иметь недостаточную твердость, паз быстро расширится и цепь начнет болтаться, что приведет к кривому срезу. Особое внимание уделяют жесткости конструкции, потому что шина не должна изгибаться под сильным давлением при разделке толстостенных балок.

Длина шины варьируется от 300 до 600 мм, ее выбирают исходя из номинальной мощности конкретного приводного агрегата. На переднем конце устанавливают ведомую звездочку, которую монтируют на прецизионном роликовом подшипнике. Этот узел закрывают щитками, чтобы внутрь не попадала мелкодисперсная пыль от обработки металла. Когда инструмент применяют для глубоких пропилов, шина испытывает сильный нагрев и может расширяться.

Система автоматической смазки включает в себя компактный насос плунжерного типа и герметичный бачок с прозрачным контрольным окошком. Подача масла происходит только при вращении ведущей звездочки, что позволяет экономить расходные материалы во время пауз в работе.

Насос нагнетает смазочную жидкость через технологическое отверстие в корпусе прямо в направляющий паз шины. Оттуда состав подхватывается хвостовиками звеньев и равномерно распределяется по всей длине режущей цепи. Если поток прекратится, трение между металлом гарнитуры и шины вызовет мгновенный перегрев и заклинивание механизма. Интенсивность подачи можно регулировать в зависимости от температуры воздуха и вязкости используемого масла.

В современных моделях устанавливают насосы с металлической шестерней привода, которые обладают повышенным эксплуатационным ресурсом. Очистка сетчатого фильтра в бачке предотвращает попадание грязи в узкие каналы гидравлической системы. Когда станок используют для резки нержавеющей стали, рекомендуют применять специализированные адгезионные составы. Такие масла прочно держатся на деталях даже под действием огромных центробежных сил при вращении.

Центробежная муфта сцепления служит для передачи крутящего момента от вала двигателя на ведущую звездочку цепи. Она состоит из фрикционных грузиков и стального барабана, который свободно вращается на холостых оборотах мотора. Когда скорость вращения вала возрастает, грузики под действием физических сил расходятся в стороны и плотно прижимаются к внутренней стенке барабана.

Такая схема позволяет плавно начинать процесс резки без резких рывков и ударов по элементам трансмиссии. Если цепь внезапно застревает в металле, муфта начинает проскальзывать и защищает обмотки электромотора от фатального перегрева. Поверхность накладок делают из композитных материалов, которые сохраняют коэффициент трения при сильном нагреве.

Барабан сцепления объединяют с ведущей звездочкой в единый узел, который легко заменить при естественном износе зубьев. Точная балансировка этой детали исключает появление биений на валу, что положительно сказывается на ресурсе опорных подшипников. Между корпусом и муфтой оставляют вентиляционный зазор для отвода горячего воздуха от механизма, который вращается. Когда накладки стираются до установленного предела, сцепление начинает срабатывать с задержкой или пробуксовывать под нагрузкой.

Механизм натяжения цепи располагают в боковой крышке или внутри основного корпуса пилы для обеспечения удобного доступа. Он представляет собой винтовую передачу с подвижным стальным пальцем, который входит в отверстие на направляющей шине. При вращении регулировочного винта шина перемещается вперед или назад, что изменяет натяжение режущей гарнитуры.

Правильная настройка исключает соскакивание цепи с направляющих и предотвращает ускоренный износ ведущей звездочки. Слишком сильная натяжка создает избыточное давление на подшипник вала и заметно снижает полезную мощность инструмента. Оптимальным считается состояние, когда цепь плотно прилегает к нижней кромке шины, но легко прокручивается рукой.

В некоторых профессиональных моделях применяют системы безинструментального натяжения с удобным поворотным маховиком. Это значительно ускоряет процесс подготовки оборудования к работе, потому что не требует поиска специального гаечного ключа. Фиксирующие гайки имеют широкие фланцы для надежного зажима шины в выбранном рабочем положении. Когда происходит резка металла, цепь постепенно нагревается и удлиняется из-за естественного теплового расширения стали.

Бесщеточные двигатели аккумуляторных пил обладают высоким крутящим моментом и компактными размерами по сравнению с щеточными аналогами. В их конструкции отсутствуют коллекторные узлы, что полностью исключает риск искрения при работе в закрытых помещениях. Управление обмотками осуществляет электронный контроллер, который оптимизирует расход энергии в зависимости от реального сопротивления металла.

Магниты из редкоземельных сплавов обеспечивают высокую плотность магнитного поля и позволяют мотору мгновенно развивать максимальные обороты. Отсутствие трения щеток снижает тепловыделение и увеличивает общий коэффициент полезного действия приводного агрегата. Такие двигатели не требуют регулярного сервиса и имеют огромный ресурс наработки на отказ.

Электронная плата управления защищает мотор от перегрузок и постоянно контролирует температуру каждой ячейки батареи. Когда нагрузка превышает допустимый предел, система плавно снижает ток для предотвращения поломки дорогостоящего инструмента. Корпус двигателя герметизируют для надежной защиты от попадания мелкодисперсной стальной пыли и брызг воды. Наличие системы плавного пуска исключает ударные нагрузки на звенья цепи и звездочку в момент включения пилы.

Ведомую звездочку на конце шины устанавливают для снижения трения при переходе цепи с верхней кромки на нижнюю. Она вращается на игольчатом подшипнике, который выдерживает высокие радиальные нагрузки и огромные обороты инструмента.

Звездочку крепят к полотну шины несколькими стальными заклепками, что обеспечивает монолитность всей режущей конструкции. Между зубьями и корпусом оставляют небольшие зазоры, через которые удаляются опилки и лишняя смазка. Если этот узел заклинит из-за сильного загрязнения, цепь начнет скользить по металлу и моментально сожжет направляющий паз. Подача смазки в подшипник через специальное отверстие в шине значительно продлевает срок службы этого элемента.

Форма зубьев звездочки точно соответствует шагу цепи, что гарантирует плавный заход звеньев в зацепление без ударов. В некоторых моделях предусматривают возможность замены только носовой части шины без покупки всего стального полотна целиком. Это позволяет экономить средства, так как наконечник изнашивается быстрее основной части из-за высоких скоростей вращения.

Система виброгашения отделяет рукоятки управления от блока двигателя и режущей гарнитуры с помощью элементов для демпфирования. В качестве изоляторов используют стальные пружины переменной жесткости или вставки из прочного синтетического каучука. Такая компоновка позволяет существенно снизить вредное воздействие высокочастотных колебаний на руки человека.

Когда цепь входит в плотный металл, возникают микроудары, которые эффективно поглощаются мягкими связями корпуса пилы. Если вибрация будет передаваться на рукояти в полном объеме, это приведет к быстрой усталости и снижению точности реза. Расположение центров масс рассчитывают таким образом, чтобы пила сохраняла равновесие при любом угле наклона.

Крепежные болты демпферов защищают от самопроизвольного откручивания с помощью стопорных шайб или анаэробного герметика. Резиновые накладки на ручках имеют пористую структуру, которая дополнительно гасит мелкую дрожь и улучшает надежность хвата. Профессиональные модели пил оснащают системами, которые позволяют настраивать жесткость подвески под конкретный тип выполняемых работ.

Тормоз цепи — инерционный механизм, который мгновенно останавливает вращение при возникновении обратного удара. Основной элемент — стальная лента, которая охватывает барабан сцепления и соединена с передним защитным щитком. При резком подбросе пилы рука оператора упирается в щиток, что приводит к мгновенному затягиванию тормозной ленты. Время срабатывания системы составляет доли секунды, что позволяет избежать серьезных травм и поломок оборудования.

После активации тормоза двигатель может продолжать работать, но цепь остается неподвижной до момента возврата щитка в исходное положение. Внутри механизма находится мощная пружина, которая обеспечивает нужное усилие для надежной блокировки барабана.

Электронные версии тормоза дублируют механическую систему и полностью отключают питание электромотора при возникновении опасных ситуаций. Наличие такой защиты обязательно для всех типов цепных пил, которые используют для промышленной резки металла. Поверхность тормозной ленты регулярно проверяют на наличие износа и загрязнения маслом, так как это снижает эффективность остановки.

Каналы для подачи воды в зону реза интегрируют непосредственно в полотно шины для максимально эффективного охлаждения алмазных сегментов. Вода поступает через штуцер на корпусе пилы и распределяется по внутренним полостям к отверстиям на боковых поверхностях.

Постоянный поток жидкости не только снижает температуру режущей кромки, но и полностью связывает металлическую пыль. Это исключает попадание мелких частиц в органы дыхания и предотвращает их разлет по рабочему помещению. Если подача воды прекратится, алмазные вставки быстро перегреются и могут отслоиться от стальной основы звеньев. Давление в системе поддерживают на уровне 2 бар для обеспечения стабильного орошения всей длины пропила.

Форсунки располагают таким образом, чтобы струи воды омывали и цепь, и внутреннюю поверхность направляющего паза шины. Использование коррозионностойких материалов в конструкции каналов предотвращает их засорение продуктами окисления металла. Если работы проводят при отрицательных температурах, систему обязательно продувают сжатым воздухом после завершения каждой смены.

Ведущая звездочка передает вращательное движение от муфты сцепления на цепь и подвергается интенсивному механическому износу. Ее изготавливают из высокопрочной стали методом порошковой металлургии или фрезерной обработки с последующей закалкой. Форма профиля зубьев обеспечивает плавный вход и выход хвостовиков звеньев, что минимизирует трение и рабочий шум.

Со временем на металлической поверхности появляются выработки, которые изменяют шаг зацепления и приводят к растяжению цепи. Если не заменить изношенную звездочку вовремя, это спровоцирует быстрый выход из строя всей режущей гарнитуры. Рекомендуют менять этот узел после полной выработки ресурса двух или трех новых цепей.

В профессиональных моделях часто используют сменные венцы, которые устанавливают на ступицу барабана сцепления. Это позволяет быстро восстановить работоспособность инструмента без замены дорогостоящей муфты целиком. Поверхность детали покрывают защитными составами для предотвращения коррозии при работе с водяным охлаждением. Когда на зубьях появляются следы глубокой выработки более 0.5 мм, риск соскакивания или обрыва цепи многократно возрастает.

Лазерная приварка алмазных сегментов к стальным звеньям цепи обеспечивает максимальную прочность соединения при экстремальных нагрузках. Этот метод позволяет создать диффузионный слой между материалами, который выдерживает нагрев до +700℃ без потери качества фиксации.

Каждый сегмент состоит из металлической связки и алмазных кристаллов, которые равномерно распределены по всему объему. Когда верхний слой связки стирается, на поверхности проступают новые зерна, что обеспечивает эффект самозатачивания инструмента. Если использовать обычную пайку, риск отрыва режущей части при столкновении с твердыми включениями в металле будет слишком велик. Процесс сварки контролируют с помощью датчиков.

Геометрию алмазного сегмента делают чуть шире толщины стального звена, чтобы уменьшить трение боковых поверхностей о стенки реза. Такая форма позволяет цепи свободно перемещаться в глубоких пазах без опасности заклинивания и перегрева. Для разных типов металлов подбирают специфический состав связки, которая регулирует скорость вскрытия новых алмазов. Когда работают с вязким алюминием, используют более мягкие матрицы, которые быстро обнажают режущие зерна.

Расположение рукояток и основных узлов цепной пилы проектируют так, чтобы центр тяжести находился максимально близко к передней ручке. Такая балансировка позволяет удерживать инструмент в горизонтальном положении без лишнего напряжения в кистях рук. Корпус выполняют из легких композитных материалов или магниевых сплавов, что снижает общую массу мощного агрегата.

Если вес распределен неравномерно, кончик шины будет постоянно стремиться вниз, и это затруднит выполнение точных вертикальных резов. Правильная эргономика позволяет работать в течение нескольких часов без ощущения сильной усталости мышц спины. Дополнительные упоры на корпусе помогают фиксировать пилу относительно заготовки для повышения стабильности процесса.

Заднюю рукоятку делают длинной и оснащают широким нижним щитком для защиты руки в случае случайного обрыва цепи. Органы управления располагают в зоне прямой досягаемости пальцев, чтобы можно было мгновенно остановить двигатель без смены хвата. Когда инструмент используют для работы на весу, баланс играет решающую роль в предотвращении травм от соскакивания шины.
