Ленточнопильные станки

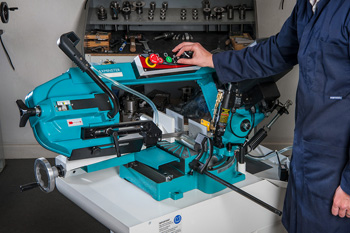

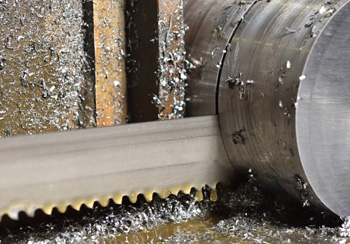

Правильный подбор количества зубьев на дюйм определяет плавность хода полотна и отсутствие сколов на тонком металле. Когда режут трубы со стенкой до 2 мм, выбирают полотна с мелким шагом - от 10 до 14 TPI. В зоне контакта одновременно должно находиться не менее 3 режущих кромок, потому что иначе зубья будут цепляться за края и быстро ломаться.

Если шаг будет слишком крупным, полотно начнет прыгать и создавать сильный шум, который приведет к появлению трещин в основании пилы. Малый размер зубьев обеспечивает постепенное внедрение в материал и сохраняет геометрию тонкого профиля без деформации стенок.

Настройка скорости подачи также влияет на итоговый результат, так как избыточное давление ломает мелкие зубья. Когда толщина стенки заготовки увеличивается до 5–8 мм, переходят на более универсальный шаг 6–10 TPI. Расстояние между вершинами должно позволять стружке свободно выходить из зоны реза и не забивать межзубное пространство. Если полость заполнится металлическими опилками, трение резко возрастет и вызовет перегрев инструмента.

Биметаллические полотна состоят из двух разных сплавов, которые соединяют между собой с помощью электронно-лучевой сварки. Основную ленту изготавливают из пружинной стали, которая обладает высокой гибкостью и стойкостью к постоянным изгибам на шкивах. Режущую часть с зубьями делают из быстрорежущей стали с добавлением кобальта и вольфрама для повышения твердости.

Такая комбинация материалов позволяет инструменту выдерживать огромные механические нагрузки без разрушения основы. Пила сохраняет остроту в разы дольше, чем обычные углеродистые аналоги, когда обрабатывают твердые марки сталей.

Использование биметалла снижает частоту остановок станка для замены оснастки, что положительно влияет на темпы производства. Эти полотна подходят для раскроя практически всех видов черного и цветного проката, когда требуется универсальность оборудования. Инструмент демонстрирует отличную теплостойкость, поэтому он не теряет режущие свойства при нагреве до +600℃. Хотя цена таких изделий выше, их ресурс полностью оправдывает вложения при интенсивной эксплуатации.

Гидравлический привод отвечает за плавное и контролируемое перемещение тяжелой пильной рамы в сторону заготовки. В основе механизма лежит цилиндр, который соединен с гидростанцией или работает через замкнутый масляный контур.

Скорость опускания регулируют с помощью дроссельного клапана, который дозирует поток жидкости в системе. Когда клапан приоткрывают, рама начинает движение под собственным весом или под давлением насоса. Это позволяет выставить точные параметры подачи режущего инструмента в зависимости от плотности и сечения металла.

Система исключает резкие рывки и удары полотна о поверхность заготовки, которые часто становятся причиной поломки зубьев. В конце цикла резки автоматика срабатывает на подъем рамы или останавливает вращение двигателя для безопасности. Гидравлика компенсирует разницу в сопротивлении металла, когда диск проходит через широкие участки профиля. Если давление в системе настроено правильно, износ инструмента происходит равномерно.

Переменный шаг подразумевает чередование зубьев с разным расстоянием между ними на одном погонном метре ленты. Такая конструкция инструмента разработана специально для борьбы с резонансными вибрациями, которые возникают при резке пустотелых заготовок.

Когда зубья входят в металл с разным интервалом, они не создают гармонических колебаний, которые портят поверхность реза. Это значительно снижает уровень шума в цехе и делает процесс работы более комфортным. Инструмент с переменным шагом считается самым эффективным для раскроя пакетов труб или профилей разного сечения.

Разная глубина межзубных впадин способствует лучшему выносу стружки из глубоких пропилов, так как зазоры имеют разный объем. Когда полотно проходит через массивный слой металла, переменная геометрия кромок распределяет нагрузку более равномерно. Это предотвращает преждевременное выкрашивание твердосплавных элементов и продлевает срок службы дорогой оснастки. Такие полотна маркируют двумя цифрами, которые обозначают минимальное и максимальное количество зубьев на дюйм. Выбор пилы этого типа позволяет выполнять большинство стандартных задач без частой перенастройки оборудования.

Натяжение ленты обеспечивает прямолинейность движения пилы и точность геометрических параметров готовой детали. В простых станках этот процесс выполняют вручную с помощью винтового механизма и динамометрического ключа. Профессиональное оборудование оснащают гидравлическими натяжителями, которые поддерживают заданное давление в автоматическом режиме.

Если лента натянута слабо, она начнет проскальзывать на шкивах и уходить в сторону при контакте с твердым металлом. Слишком сильное натяжение опасно разрывом стального полотна или быстрым износом подшипников на валах.

Для визуального контроля на корпусе станка часто устанавливают манометр или тензометр, который показывает усилие в барах или килограммах. Когда работу завершают, натяжение полотна рекомендуют немного ослаблять, чтобы исключить растяжение металла во время простоя. Современные системы безопасности блокируют запуск двигателя, если лента не достигла нужных параметров натяжки. Регулярная проверка этого узла помогает избежать брака, который выражается в косом срезе или чрезмерном утолщении пропила.

Металлические или нейлоновые щетки устанавливают в нижней части рамы для удаления налипшей стружки из впадин между зубьями. Если мелкие частицы металла останутся на полотне, они попадут на шкивы и создадут лишнее давление на инструмент. Это приводит к появлению микротрещин на стальной ленте и быстрому выходу пилы из строя.

Щетки должны вращаться синхронно с движением полотна, чтобы эффективно вычищать мусор перед следующим циклом резки. Когда ворс изнашивается, его нужно своевременно заменять для поддержания чистоты рабочего узла.

Чистое полотно меньше нагревается в процессе работы, так как стружка не создает дополнительного трения в пропиле. Если заготовка сделана из вязкого металла типа алюминия или меди, очистка становится обязательным условием для предотвращения забивания инструмента. Некоторые модели станков оснащают приводными щетками, которые работают от отдельного электромотора. Это гарантирует высокое качество обработки даже при высокой скорости подачи рамы. Удаление опилок также продлевает ресурс резиновых или стальных накладок на шкивах, которые отвечают за сцепление с полотном.

Появление вибрации указывает на неправильный выбор режимов резания или на технические неисправности узлов станка. Для устранения проблемы сначала регулируют положение направляющих блоков, которые должны находиться максимально близко к заготовке. Когда расстояние между опорами сокращается, свободный участок полотна теряет возможность колебаться.

Также проверяют состояние твердосплавных пластин или подшипников в направляющих, так как износ этих элементов ведет к люфту. Использование демпфирующих смазок и СОЖ тоже помогает стабилизировать ход режущей кромки.

Если вибрация сохраняется, следует изменить скорость вращения шкивов или уменьшить давление подачи. Иногда причиной дрожания становится недостаточно жесткая фиксация детали в тисках, из-за чего металл резонирует под нагрузкой. Тяжелая станина из чугуна поглощает большую часть рабочих вибраций, если станок правильно установлен на фундаменте. Когда применяют полотна с переменным шагом зубьев, риск возникновения подобных эффектов снижается до минимума.

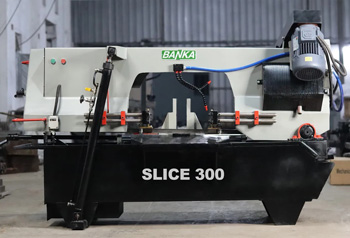

Горизонтальные станки чаще используют для раскроя сортового проката, труб и балок на заготовки нужной длины. Пильная рама в таких машинах опускается сверху вниз, что удобно для работы с длинномерными изделиями. Это оборудование занимает лидирующие позиции на заготовительных участках крупных заводов и складов металлопроката.

Процесс резки здесь легко автоматизировать через системы подачи металла с рольгангами и концевыми упорами. Горизонтальная компоновка позволяет эффективно использовать гидравлические прижимы для фиксации целых пакетов профиля.

Вертикальные модели больше напоминают столярные станки, где полотно движется перпендикулярно рабочему столу. На таком оборудовании выполняют фасонную резку, вырезают контуры сложной формы или делают пазы в толстых плитах. Оператор перемещает заготовку по столу вручную или с помощью механических приводов, ориентируясь на разметку.

Такие машины незаменимы в инструментальных цехах для изготовления штампов, пресс-форм и других нестандартных деталей. Вертикальный станок требует большего внимания к безопасности, так как режущая зона открыта для доступа с разных сторон.

Система микрораспыления подает смазочный материал в виде тонкого масляного тумана непосредственно на зубья пилы. Такой метод исключает заливание станка и пола в цехе большим количеством жидкой эмульсии.

Когда капли масла смешиваются с потоком воздуха, они образуют защитную пленку, которая снижает трение и нагрев. При этом заготовки и стружка остаются практически сухими, что упрощает их последующую очистку или переплавку. Этот способ идеально подходит для раскроя алюминиевых сплавов и тонкостенных профилей, где большой объем воды не требуется.

Экономия смазочных материалов при использовании микрораспыления достигает 90% по сравнению с традиционными системами. Воздушный поток одновременно выполняет функцию охлаждения и выдувает мелкую стружку из зоны контакта. Это повышает видимость линии реза и позволяет точнее контролировать процесс работы. Отсутствие брызг продлевает срок службы электрических компонентов и электронных датчиков станка. Но для тяжелой резки массивных стальных болванок все же рекомендуют использовать классический залив, так как он эффективнее отводит тепло от массивного инструмента.

Датчик увода - контрольный узел, который следит за перпендикулярностью полотна относительно оси реза. Если пила начинает отклоняться от вертикали из-за затупления или чрезмерного давления, сенсор фиксирует смещение. Электроника мгновенно подает сигнал на пульт управления или полностью останавливает процесс, чтобы избежать брака.

Обычно устройство состоит из двух бесконтактных датчиков, которые расположены по бокам от стальной ленты в районе направляющих. Это позволяет ловить отклонения величиной в несколько микрон еще до того, как они станут заметны глазу.

Применение этой опции необходимо при выполнении высокоточных заказов, где допуски на косину реза минимальны. Датчик помогает своевременно обнаружить износ направляющих сухарей или потерю натяжения пилы. Когда станок работает в автоматическом режиме без постоянного надзора, такая защита спасает дорогостоящие заготовки от порчи. Индикация увода выводится на дисплей, что позволяет оператору скорректировать скорость подачи для стабилизации хода ленты.

Шнековый или ленточный конвейер устанавливают в станину станка для автоматического сбора и удаления отходов из рабочей зоны. При интенсивной резке толстого металла образуется огромное количество стальных опилок, которые быстро заполняют внутренние полости. Если не убирать мусор своевременно, он начнет мешать движению рамы и загрязнять систему охлаждения.

Конвейер выносит стружку за пределы станка в специальный контейнер, что избавляет от необходимости делать это вручную. Это сокращает время простоя оборудования и повышает общую чистоту на производственном участке.

Наличие транспортера предотвращает попадание мелкой металлической крошки в бак с СОЖ, что продлевает ресурс насоса и фильтров. Автоматическое удаление отходов особенно важно в станках с ЧПУ, которые работают в многосменном режиме. Устройство может иметь собственный привод или работать от общей гидросистемы машины. Шнековые модели лучше подходят для мелкой стружки, а ленточные эффективно справляются с длинными фрагментами металла.

Для одновременного раскроя нескольких труб или прутков используют специальные прижимные устройства, которые дополняют стандартные тиски. Сверху на пакет устанавливают гидравлический прижим, который исключает смещение или проворачивание отдельных элементов.

Боковые губки стягивают заготовки в плотную группу, чтобы между ними не оставалось зазоров. Если внутри пакета возникнет люфт, полотно может заклинить или повредить зубья о незакрепленную деталь. Применение специальных проставок помогает сформировать правильную геометрию сборки для равномерного распределения нагрузки.

Пакетная резка значительно увеличивает производительность станка, так как за один ход рамы получают сразу десяток готовых деталей. При таком методе важно правильно рассчитать скорость подачи, учитывая суммарную площадь сечения всех заготовок в зажиме. Систему подачи СОЖ настраивают так, чтобы жидкость проникала во внутренние слои пакета для охлаждения инструмента. Регулярная проверка давления в гидравлических прижимах гарантирует надежность фиксации на протяжении всего цикла. Такой подход часто применяют при изготовлении серийных металлоконструкций и каркасных систем.

Частотный преобразователь, или инвертор, позволяет плавно менять скорость вращения электродвигателя без потери крутящего момента. Это необходимо для точной настройки режимов работы под разные типы металлов: от нержавеющей стали до легких сплавов.

Регулировку выполняют поворотом рукоятки на пульте или через цифровое меню системы управления. Плавное изменение оборотов помогает подобрать оптимальный темп, при котором износ полотна будет минимальным. Инвертор также обеспечивает мягкий старт и остановку мотора, что защищает механические передачи от ударных нагрузок.

В отличие от ступенчатых шкивов, электронное управление позволяет менять скорость прямо в процессе резки без остановки оборудования. Это удобно, когда заготовка имеет переменную толщину или неоднородную структуру. Устройство защищает двигатель от перекоса фаз, короткого замыкания и перегрева при длительной работе под нагрузкой. Наличие инвертора в конструкции делает станок более гибким в эксплуатации и повышает точность обработки.
