Отрезные станки

Оборудование разделяют на пять категорий, в которых применяют разные способы воздействия на металл. Абразивные станки используют высокоскоростные круги из корунда или карбида кремния под разделение заготовок. Дисковые системы оснащают стальными пилами с зубьями, что гарантирует высокую скорость и качество поверхности. Ленточнопильные машины работают замкнутым гибким полотном из биметаллического сплава. Ножовочные агрегаты выполняют резку прямым полотном, которое совершает возвратно-поступательные движения. Правильно-отрезные станки совмещают разделение заготовки с удалением деформаций из проволоки или арматуры.

Форма инструмента определяет кинематику реза и производительность всего участка. Непрерывное движение ленты позволяет распиливать толстые болванки без значительного нагрева. Дисковые агрегаты больше подходят под обработку тонкостенных труб и профилей, так как они почти не оставляют заусенцев. Абразивную резку применяют при черновых операциях, когда высокая скорость превалирует над чистотой края.

Современные заводы часто комбинируют несколько типов оборудования для оптимизации производственных циклов. Правильный подбор станка сокращает объем отходов и облегчает последующую обработку на токарных центрах.

Дисковая техника использует вращение шпинделя с закрепленной стальной пилой, которая имеет твердосплавные напайки на зубьях. Высокая частота оборотов обеспечивает чистый срез, который не требует дополнительной шлифовки перед сваркой.

Когда инструмент врезается в металл, автоматика контролирует усилие подачи под предотвращение поломки зубьев. Такие машины обладают массивным корпусом, потому что гашение вибраций напрямую влияет на ресурс дорогого пильного диска. Жесткая фиксация заготовки в тисках исключает ее смещение, которое могло бы привести к искривлению линии реза. Дисковые системы позволяют работать с любыми видами черных и цветных металлов при условии правильного подбора режимов.

Конструкция станка предусматривает наличие системы охлаждения, которая подает жидкость непосредственно в зону контакта. Масляный туман или струя эмульсии снижают трение и отводят тепло при прохождении пилы сквозь толстостенный профиль. Уровень шума у таких агрегатов ниже по сравнению с абразивными аналогами, что улучшает условия труда в цехе. Применение дисковых пил оправдано при серийном производстве, когда важна высокая повторяемость размеров каждой детали.

Ленточнопильное оборудование обеспечивает непрерывность процесса резки за счет движения замкнутого полотна в одном направлении. Ширина шва при такой обработке составляет всего 1.2–1.5 мм, что значительно экономит металл при раскрое дорогостоящих сплавов.

Тонкая лента плавно огибает направляющие шкивы и врезается в материал под углом, который настраивают на панели управления. Такая техника позволяет распиливать пакеты из нескольких заготовок одновременно, повышая общую производительность участка. Биметаллические полотна обладают высокой твердостью зубьев и гибкой основой, поэтому выдерживают длительные нагрузки без разрывов. Незначительный нагрев заготовки исключает изменение физических свойств металла в зоне разделения.

Универсальность машин проявляется в возможности обработки болванок диаметром до 500–800 мм, что недоступно для большинства дисковых станков. Когда полотно затупляется, его заменяют на новое за несколько минут без долгой остановки конвейера. Автоматические системы контроля натяжения предотвращают увод пилы в сторону, гарантируя идеальную плоскостность среза.

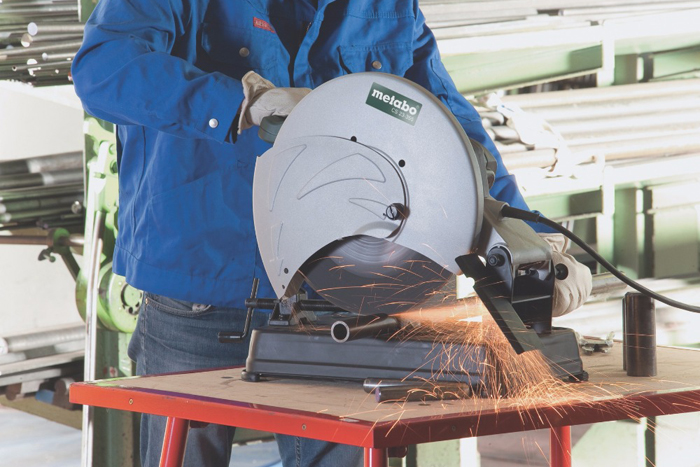

Абразивная резка основана на механическом истирании металла частицами корунда, которые закреплены на связке внутри вращающегося круга. Инструмент движется с окружной скоростью до 80 м/с, что вызывает мгновенный разогрев зоны контакта и выгорание стружки. Такая техника эффективна для раскроя арматуры, уголков и другого проката, когда не предъявляют жестких требований к зеркальности торца. Процесс сопровождается обильным искрообразованием, поэтому станки оснащают защитными кожухами и системами пылеудаления.

Простота конструкции делает эти машины самыми доступными и дешевыми в обслуживании среди всех отрезных систем. Замена диска требует минимум времени, а его стоимость в разы меньше цены стального пильного полотна.

Когда круг изнашивается, его диаметр уменьшается, что требует постоянной корректировки глубины подачи инструмента. Абразивные частицы постоянно обнажаются, потому что связка стирается при трении о металл. Это обеспечивает самозатачивание круга и стабильную производительность до полного его износа. Наличие защитного экрана предохраняет глаза от попадания мелкой пыли и искр при выполнении работ.

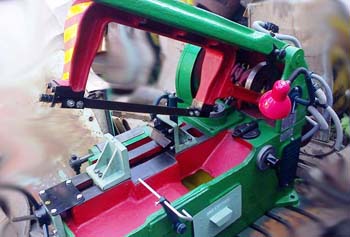

Ножовочные станки используют прямое пильное полотно, которое совершает возвратно-поступательные движения по направляющим рамы. Такая кинематика обеспечивает очень чистый и точный срез без оплавления краев и образования окалины на металле. Погрешность плоскостности составляет не более 0.5 мм на метр длины, что позволяет минимизировать припуски под финишную обработку.

Оборудование эффективно распиливает профильный прокат разного сечения, включая швеллеры и двутавровые балки. Низкая скорость движения полотна исключает сильный нагрев, поэтому инструмент служит долго даже без интенсивного полива жидкостью. Ножовочные агрегаты ценят за простоту, надежность и низкий уровень шума при работе.

При обратном ходе пильная рама немного приподнимается над заготовкой под уменьшение трения и износа зубьев. Гидравлический привод обеспечивает плавное и равномерное усилие подачи, которое настраивают в зависимости от твердости материала. Когда полотно проходит сквозь всю толщу металла, станок автоматически отключается через срабатывание концевого выключателя.

Правильно-отрезные агрегаты предназначены под автоматическую обработку проволоки и арматуры, которые поступают с бухт в смотанном виде. Установка сначала выпрямляет металл через систему вращающихся роликов, которые устраняют все изгибы и напряжения в материале. Когда заготовка приобретает идеальную прямолинейность, механизм подачи продвигает ее к блоку ножей или отрезных кругов. Резка происходит мгновенно по достижении заданной длины, которую контролирует электронный счетчик или механический упор.

Такая техника обеспечивает высокую производительность при изготовлении сеток, каркасов и других закладных деталей. Точность реза по длине составляет до 0.1 мм, что исключает появление брака при последующей сварке.

Массивная станина гасит вибрации от быстрого вращения правильного барабана, который совершает тысячи оборотов в минуту. Скорость протяжки материала достигает 80 м/мин, что позволяет выпускать огромные партии продукции в кратчайшие сроки. Когда происходит отрез, заготовка падает в специальный приемный лоток, освобождая место под следующий цикл. Конструкция станка позволяет быстро перенастраивать ролики под разные диаметры проволоки без сложной разборки узлов.

Скорость резания определяется частотой вращения инструмента и диаметром его рабочей части, когда мы говорим о дисковых или абразивных системах. Для каждого металла существуют оптимальные параметры, которые обеспечивают баланс между производительностью и ресурсом пилы.

Когда обрабатывают мягкие сплавы алюминия, обороты шпинделя повышают под предотвращение налипания стружки на зубья. Твердые легированные стали требуют снижения скорости под исключение перегрева и мгновенного затупления режущих кромок. Программное управление позволяет плавно менять характеристики привода через частотные преобразователи в зависимости от нагрузки. На итоговый результат также влияет величина подачи, которая определяет глубину внедрения инструмента в металл за один оборот.

Правильный подбор режимов предотвращает дробление пилы и обеспечивает гладкость поверхности среза без задиров. Если установить слишком высокие показатели, биметаллический слой инструмента может отслоиться от основы из-за термического шока. Когда инструмент имеет большой диаметр, окружная скорость на кромке растет, что требует особого внимания к балансировке шпинделя. Электроника современных машин отслеживает усилие резания и автоматически замедляет подачу при встрече с твердыми включениями.

Охлаждение зоны контакта происходит через подачу смазочно-охлаждающей жидкости или масляного тумана под давлением из форсунок. Когда пила врезается в металл, трение вызывает резкий рост температуры, который может разрушить структуру режущей кромки. Жидкость смывает мелкую стружку из пазов, предотвращая повторное зажевывание частиц инструментом.

Эмульсия образует на поверхности тонкую пленку, которая снижает коэффициент трения и облегчает прохождение полотна. В ленточнопильных станках охладитель подают через направляющие блоки для одновременной смазки ленты и заготовки. Такая мера продлевает жизнь инструмента в несколько раз и повышает чистоту финишного среза.

Система циркуляции включает в себя бак, насос и каскад фильтров под очистку состава от металлической пыли. Когда жидкость возвращается в резервуар, она успевает остыть до нужной температуры перед следующим циклом. Применение метода «минимальной смазки» позволяет подавать масло в виде мелкодисперсного облака, что исключает залив рабочей зоны. Этот способ экономит реагенты и делает рабочее место чище, так как капли испаряются в процессе работы.

Надежная фиксация металла в тисках или специальных зажимах исключает его смещение под действием сил резания. Когда инструмент врезается в сталь, возникают значительные крутящие моменты и вибрации, которые стремятся провернуть деталь. Любое движение заготовки ведет к поломке зубьев пилы или разрыву ленточного полотна из-за перекоса.

Жесткий прижим гарантирует перпендикулярность среза относительно оси профиля, что важно под последующую сборку конструкций. При обработке труб используют фасонные губки, которые распределяют давление и предотвращают деформацию тонких стенок. Надежное закрепление также снижает уровень шума и повышает безопасность малярных и слесарных работ в цехе.

В автоматических станках применяют гидравлические или пневматические тиски, которые создают усилие в несколько тонн. Когда конвейер подает следующую деталь, зажимы разводятся автоматически по команде контроллера. Наличие зубчатых насечек на губках обеспечивает надежный захват даже гладкого прутка без риска проскальзывания. Если металл закреплен неплотно, возникают автоколебания, которые быстро выводят из строя подшипники шпинделя.

Резку под углом осуществляют через поворот пильной рамы или изменение положения тисков относительно инструмента. Большинство ленточнопильных и дисковых станков имеют шкалу с градуировкой от 0° до 60°, что позволяет быстро выставить нужные параметры. Когда головка станка поворачивается, заготовка остается неподвижной, что удобно при работе с длинномерным прокатом. В более простых моделях поворачивают сами тиски, но это требует дополнительного пространства для перемещения длинного профиля в цехе.

Прочная фиксация поворотного узла исключает увод угла в процессе пиления под нагрузкой. Косые резы необходимы под изготовление рамных металлоконструкций, ферм и сложных трубных узлов.

Электронные датчики угла передают точные данные на дисплей, помогая выставить настройки с погрешностью до 0.1°. Когда выполняют фасонный раскрой, автоматика может менять скорость подачи под компенсацию изменения площади контакта инструмента с металлом. Применение поворотных систем позволяет отказаться от ручной разметки и последующей подгонки деталей. В ленточнопильных агрегатах предусмотрена возможность наклона самого полотна в вертикальной плоскости, чтобы можно было выполнять сложные пространственные резы.

Безопасность работы обеспечивают защитные кожухи, которые полностью закрывают движущиеся части инструмента и шкивы привода. Когда оператор поднимает пильную раму, прозрачный экран или металлический щит предотвращает случайный контакт с острыми зубьями. Кнопка аварийной остановки находится в легкодоступном месте, чтобы мгновенно обесточить двигатель при возникновении внештатной ситуации.

Датчики разрыва ленты или поломки диска автоматически прекращают подачу под предотвращение дальнейших повреждений техники. Электрические блокировки исключают запуск шпинделя при открытых дверцах сервисных отсеков. Системы пылеудаления и искрогашения минимизируют риск возгорания и защищают органы дыхания людей.

Зажимные механизмы оснащают датчиками давления, которые блокируют начало резки при недостаточном усилии фиксации заготовки. Когда станок работает в автоматическом режиме, световые и звуковые сигналы оповещают об этапах цикла или неисправностях. Все вращающиеся валы снабжают защитными муфтами для исключения захвата одежды. Использование низковольтных цепей управления повышает электробезопасность оборудования в условиях высокой влажности от СОЖ.

Ресурс режущего инструмента зависит от твердости обрабатываемого металла, режимов резания и качества используемого охлаждения. Биметаллическая лента в среднем выдерживает распил 2–4 м² площади сечения стали до полной потери остроты зубьев. Твердосплавные диски служат дольше, но они чувствительны к ударным нагрузкам и вибрациям при неправильной фиксации детали.

Когда на поверхности среза появляются задиры или растет уровень шума, это сигнализирует о необходимости немедленной замены полотна. Использование затупленного инструмента ведет к перегреву двигателя и может вызвать необратимую деформацию направляющих станка. Регулярная проверка состояния кромок под микроскопом помогает выявить микросколы на ранней стадии.

Своевременная замена расходных материалов снижает нагрузку на механику станка и гарантирует высокую точность размеров. Когда обрабатывают вязкие материалы, такие как нержавеющая сталь, износ происходит быстрее из-за налипания стружки. Правильный подбор шага зуба под толщину стенки профиля значительно продлевает жизнь пилы.
