Обушковые пилы

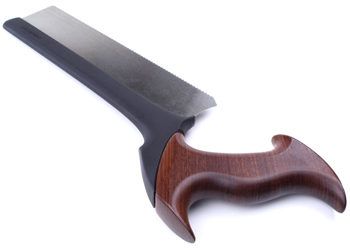

Обушок — жесткая стальная накладка П-образного профиля, которую плотно надевают на верхнюю часть режущего полотна по всей его рабочей длине. Главная задача этого элемента — создание максимальной жесткости тонкой стальной ленты во время интенсивного пиления.

Когда на рукоятку прикладывают значительное усилие, обушок препятствует изгибу полотна и не дает инструменту уходить в сторону от намеченной линии. Благодаря такому техническому решению пила сохраняет идеальную прямолинейность хода даже при раскрое твердых сплавов или толстостенных труб. Без массивной спинки тонкая сталь быстро деформировалась бы под нагрузкой, что привело бы к появлению косого среза и к браку заготовки.

Накладку изготавливают из тяжелых марок стали или латуни, потому что дополнительный вес помогает зубьям легче внедряться в структуру металла. Обушок также выполняет роль ограничителя, который не позволяет пиле провалиться глубже положенного уровня при выполнении точных пазов. Инструмент с усиленной спинкой обеспечивает зеркальную чистоту поверхности среза, за счет чего торцы деталей не требуют долгой финишной обработки. Ширину накладки подбирают таким образом, чтобы она надежно обхватывала полотно и не мешала визуальному контролю разметки.

Опорная подошва представляет собой плоскую металлическую платформу, которая расположена в нижней части рамы и служит для фиксации инструмента на поверхности заготовки. Этот узел позволяет выдерживать строго заданный угол наклона полотна относительно плоскости металла на протяжении всего цикла пиления. Если подошва плотно прилегает к детали, исключаются малейшие перекосы и вибрации, которые могли бы испортить геометрию пропила.

В современных моделях предусмотрена возможность регулировки положения этой опоры для изменения глубины погружения зубьев в материал. Поверхность платформы проходит шлифовку для обеспечения плавного скольжения и предотвращения появления царапин на полированных листах стали или алюминия.

На подошву часто наносят мерную шкалу и направляющие прорези, которые помогают оператору точнее следовать чертежу без использования дополнительных кондукторов. Использование такой опоры значительно снижает физическую нагрузку на кисть, так как станок самостоятельно удерживает вертикальное положение режущего узла. Фиксацию выбранных настроек обеспечивают винтовые зажимы с удобными маховиками для быстрой переналадки инструмента под разные типоразмеры проката.

Одноручная обушковая пила имеет компактную рукоятку пистолетного типа, которая обеспечивает высокую маневренность при выполнении деликатных и точных работ. Такой инструмент выбирают для нарезки мелких профилей, медных трубок или создания коротких пазов в деталях приборов. Малый вес оборудования позволяет работать долгое время без чувства усталости, когда требуется постоянный визуальный контроль микроскопических движений.

Рама в таких моделях обычно короче, что облегчает работу в стесненных условиях и внутри сложных механизмов. Одноручный хват дает возможность второй рукой надежно придерживать заготовку или использовать измерительный инструмент прямо в процессе пиления.

Двуручные модели оснащают дополнительной передней рукояткой, которая позволяет распределять усилие обеих рук для раскроя массивных швеллеров или листов стали. Вторая точка опоры значительно повышает стабильность хода пилы и предотвращает ее подпрыгивание на неровностях твердого металла. Двуручный инструмент обладает большей длиной полотна, что увеличивает производительность за счет длинного рабочего хода. Такое оборудование применяют на заготовительных участках, где требуется высокая скорость разделения толстого проката на мерные куски. Жесткость рамы в двуручных пилах всегда выше, потому что конструкция должна выдерживать суммарное давление от мускульной силы.

Ходовой винт в обушковой пиле отвечает за плавное и точное перемещение режущего полотна вдоль направляющих рамы во время выполнения операции. Этот узел преобразует вращательное движение рукоятки или нажимное усилие в поступательный ход пилы с заданным шагом.

Наличие винтовой пары позволяет очень точно дозировать нагрузку на зубья, что важно при работе с хрупкими или тонкими заготовками. Резьбовое соединение исключает резкие рывки и удары инструмента о металл, за счет чего ресурс полотна возрастает в 2-3 раза. Для обеспечения легкости хода и предотвращения люфтов в подвижных узлах ходовой механизм снабжают упорными подшипниками.

Регулировка длины хода с помощью винта помогает адаптировать инструмент под ширину конкретной заготовки для исключения холостых движений. Мелкий шаг резьбы обеспечивает высокую чувствительность процесса, когда оператор ощущает малейшее сопротивление материала через рукоятку. Винт изготавливают из легированной стали с последующей закалкой для защиты от быстрого износа при постоянных циклических нагрузках.

Максимальная глубина погружения обушковой пилы в металл ограничена расстоянием от режущей кромки до нижней границы стального обушка. Когда инструмент опускается в пропил, жесткая накладка на спинке рано или поздно упирается в поверхность заготовки и блокирует дальнейшее движение. Подобная конструктивная особенность является платой за исключительную жесткость и прямолинейность хода, которые обеспечивает массивный обушок.

Инструмент проектируют специально для выполнения точных несквозных пазов, нарезки труб небольшого диаметра и чистовой подгонки торцов. Для разделения толстых плит или балок сечением более 100 мм используют другие типы пил с высокой открытой рамой.

Высота полотна в обушковых моделях обычно варьируется от 50 до 120 мм — в зависимости от назначения конкретной модификации. При выборе оборудования учитывают параметры самых крупных деталей, которые планируют обрабатывать на данном участке. Если попытаться продолжить пиление после контакта обушка с деталью, это приведет к повреждению поверхности заготовки и деформации самой пилы. Широкое полотно также способствует лучшему отводу тепла и предотвращает перегрев зубьев при интенсивном трении.

Механизм натяжения в обушковой пиле располагают внутри полого корпуса накладки или в месте соединения полотна с рукояткой. Устройство состоит из стального ползуна и регулировочного болта, который перемещает один из концов режущей ленты вдоль продольной оси. Когда болт вращают, полотно растягивается внутри обушка и приобретает жесткость, сопоставимую с монолитным стальным листом.

Правильная натяжка исключает прогиб пилы и возникновение дребезжания при контакте с неоднородной структурой металла. В профессиональных моделях устанавливают тарельчатые пружины, которые компенсируют тепловое расширение стали при нагреве во время работы.

Настройку усилия проводят до момента появления чистого звонкого звука при легком ударе по плоскости полотна металлическим предметом. Недостаточное натяжение ведет к быстрому затуплению зубьев и уводу реза в сторону, что портит геометрию ответственных деталей. Чрезмерное давление на винт опасно разрывом полотна в районе крепежных штифтов или деформацией самой рамы обушка. Для контроля нагрузки часто используют встроенные индикаторы в виде цветовой шкалы или динамометрические муфты.

Полотна с алмазным напылением устанавливают в обушковые пилы для раскроя сверхтвердых сплавов, закаленной стали и инструментальных материалов. Вместо традиционных зубьев на режущую кромку наносят слой мелких кристаллов синтетического алмаза, которые удерживаются прочной металлической связкой. Такой инструмент работает по принципу шлифования, постепенно удаляя тончайшие слои металла в зоне контакта.

Алмазное покрытие позволяет резать заготовки без сколов и трещин, что критично при обработке хрупких материалов или деталей с защитными покрытиями. Срок службы оснастки в десятки раз превышает ресурс обычных стальных пил при условии соблюдения скоростного режима.

Алмазные полотна не имеют разводки, поэтому ширина пропила получается минимальной, что экономит дорогостоящие металлы и сплавы. Инструмент эффективно отводит тепло из зоны реза через широкое полотно и стальной обушок, предотвращая термическую деформацию заготовки. Для охлаждения часто применяют специальные эмульсии или воду, которые подают в зону контакта для вымывания мелкой пыли. Использование алмазного инструмента в обушковой пиле обеспечивает прецизионную точность выполнения работ, сопоставимую с результатами станочной обработки.

Стальные рамы обушковых пил обладают максимальной жесткостью и большим весом, что положительно сказывается на стабильности инструмента при резке твердой стали. Массивная конструкция эффективно гасит вибрации от двигателя или мускульных усилий оператора, предотвращая появление волнистости на срезе. Сталь меньше подвержена усталостному разрушению в местах крепления ходового винта и узлов натяжения полотна.

Такие рамы выбирают для интенсивной работы в условиях промышленного производства, где важна долговечность оборудования и стойкость к случайным ударам. Порошковое покрытие защищает поверхность металла от коррозии и агрессивного воздействия смазочно-охлаждающих жидкостей.

Алюминиевые рамы изготавливают методом точного литья из легких сплавов, за счет чего общий вес пилы снижается на 30–40%. Такое оборудование значительно удобнее при выполнении тонких ювелирных работ или при необходимости частого перемещения инструмента между участками. Алюминий обладает хорошей теплопроводностью, что помогает быстрее отводить тепло от нагретого полотна и обушка в окружающую среду. Хотя жесткость литого алюминия ниже, современные добавки магния и кремния позволяют добиваться параметров, близких к стальным аналогам.

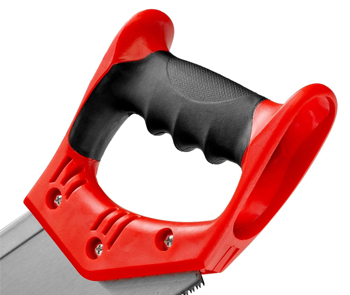

Эргономичная рукоятка обушковой пилы обеспечивает правильное распределение вектора силы и позволяет точнее контролировать направление движения полотна. Когда ручка имеет анатомические выемки под пальцы и упор для ладони, кисть оператора меньше устает при длительном выполнении монотонных работ.

Текстурированное покрытие из термопластичной резины исключает проскальзывание ладони, что гарантирует надежное удержание инструмента при приложении больших нагрузок. Форма рукоятки проектируется таким образом, чтобы ладонь находилась на одной линии с обушком и режущей кромкой пилы. Соосность исключает возникновение крутящих моментов, которые стремятся развернуть полотно внутри глубокого пропила.

В некоторых моделях угол наклона рукоятки можно менять для подстройки под индивидуальные особенности анатомии или специфику конкретной заготовки. Закрытая форма ручки в виде петли защищает пальцы от случайных ударов о края металлической детали или зажимных тисков. Для снижения общего веса без потери жесткости соединения профессиональные рукоятки изготавливают из ударопрочных полимеров или магниевых сплавов. Баланс веса между рукоятью и передней частью рамы помогает легче начать рез без увода инструмента в сторону от разметки.

Шток — стальной направляющий стержень, который соединяет подвижный узел крепления полотна с механизмом привода или рукояткой. Этот элемент обеспечивает передачу усилия точно вдоль оси реза и исключает боковые колебания инструмента во время совершения возвратно-поступательных движений. Благодаря штоку полотно движется по строго заданной траектории, что гарантирует идеальную плоскостность поверхности торца заготовки.

Внутри корпуса обушковой пилы шток перемещается по прецизионным втулкам или подшипникам линейного типа для минимизации трения и люфтов. Высокая жесткость стержня предотвращает деформацию режущего узла при работе с твердыми марками стали или толстым профилем.

Поверхность штока проходит процедуру хромирования и полировки для защиты от коррозии и улучшения скольжения внутри направляющих. Длина этого элемента определяет максимальный размах хода пилы, который влияет на общую производительность выполнения слесарных операций. Регулярная очистка штока от металлической пыли и смазка густым составом предотвращают заедание механизма и продлевают срок службы всего инструмента. На конце стержня часто располагают механизм быстрой смены полотна, который позволяет переходить на другую оснастку за несколько секунд.

Для защиты узлов крепления полотна и механизмов натяжения от ржавчины используют метод гальванического цинкования или воронения стальных деталей. Эти покрытия создают на поверхности металла тонкий защитный слой, который препятствует проникновению влаги и агрессивных химических веществ.

После завершения рабочего дня все подвижные части пилы обязательно очищают от остатков смазочно-охлаждающей жидкости и металлической стружки. Влага, которая остается в пазах обушка или в резьбе ходового винта, быстро приводит к образованию очагов коррозии и заклиниванию механизмов. Для ухода применяют мягкие щетки и сухую ветошь, которые эффективно удаляют загрязнения без повреждения защитного напыления.

На очищенные поверхности наносят тонкий слой индустриального масла или специальных консервирующих спреев, чтобы образовалась гидрофобная пленка. Хранение обушковой пилы в сухом отапливаемом помещении с низкой влажностью воздуха исключает выпадение конденсата на охлажденном металле. Использование инструментов с рамами из алюминиевых или нержавеющих сплавов значительно снижает риск появления ржавчины в агрессивных средах.

Прецизионная шлифовка обеспечивает идеальную остроту каждой режущей кромки и строгую повторяемость их геометрических параметров. Обработку проводят на специальных станках с ЧПУ, которые формируют острый угол заточки и гладкую поверхность впадин между зубьями. Гладкий профиль значительно снижает коэффициент трения при прохождении инструмента через толщу металла, что облегчает процесс пиления.

Отсутствие микроскопических заусенцев на зубьях предотвращает налипание вязкой стружки, которое часто ведет к заклиниванию пилы в узком канале. Шлифованные кромки дольше сохраняют свои режущие свойства, так как нагрузка распределяется равномерно по всей длине полотна.

Высокое качество заточки позволяет обушковой пиле делать зеркально чистый срез, который не требует дополнительной шлифовки торцов перед сваркой или сборкой. Точная геометрия впадин способствует эффективному отводу тепла и выносу опилок из зоны реза, защищая инструмент от термического отпуска. Такая обработка обязательна для биметаллических полотен и оснастки из высоколегированных инструментальных сталей. Полотна со шлифованными зубьями работают тише и создают меньше вибраций, что повышает точность ручного труда.

Складная рама обушковой пилы состоит из нескольких сегментов, которые соединяют между собой высокоточными шарнирами с механическими блокировками. В рабочем положении части каркаса стыкуются друг с другом через конусные или пазовые замки, которые исключают возникновение люфтов под нагрузкой.

Жесткость всей системы обеспечивается не только прочностью соединений, но и натяжением самого режущего полотна, которое стягивает концы рамы. Когда механизм натяжения приводят в действие, все сочленения плотно прижимаются друг к другу, образуя монолитную конструкцию. Такая схема позволяет получить маневренный и надежный инструмент, который в сложенном виде занимает в 3 раза меньше места.

Для изготовления складных рам используют легкие алюминиевые сплавы или тонкостенные стальные трубки с высокими прочностными характеристиками. Для быстрой трансформации пилы без использования дополнительных ключей фиксаторы снабжают удобными рычагами или кнопками. Правильная балансировка складной модели не уступает цельным аналогам, что гарантирует точность выполнения прямолинейных пропилов.
