Абразивно-отрезные станки

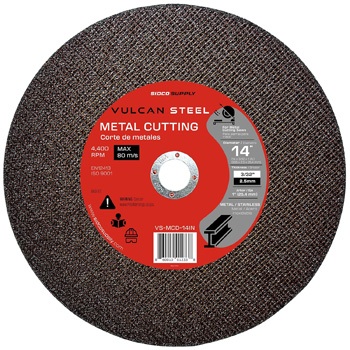

Срок службы режущего элемента зависит от твердости связки и типа используемого абразивного зерна. Когда оператор выбирает диск под конкретную марку стали, он должен учитывать соответствие характеристик круга твердости металла. Если связка слишком мягкая, зерна вылетают преждевременно, что ведет к быстрому уменьшению диаметра инструмента. Чрезмерно жесткая основа вызывает засаливание поверхности, потому что затупившиеся частицы не успевают выкрашиваться и обнажать новые острые грани.

Интенсивность подачи тоже определяет износ, так как избыточное давление провоцирует перегрев и разрушение полимерной связки диска. Оптимальный режим подбирают опытным путем для каждой партии проката с целью сохранения баланса скорости и ресурса.

Наличие вибраций в шпиндельном узле станка существенно сокращает жизнь абразива из-за микроударов при контакте с металлом. Если станина имеет высокую массу и жесткость, биение круга минимизируется, а его кромка изнашивается равномерно по всей окружности. Правильное хранение дисков в сухих помещениях предотвращает потерю прочности бакелитовой связки под действием влаги.

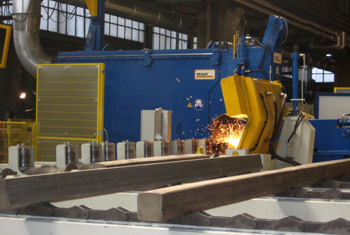

Маятниковая конструкция обеспечивает высокую скорость подвода режущего узла к заготовке через качающееся движение шпиндельной головы. Когда пильный узел перемещается по дуге, оператор может точно контролировать усилие прижима инструмента к металлу. Такая кинематика позволяет эффективно разрезать толстостенный прокат и массивные заготовки без риска заклинивания диска.

Мощные пружины или гидравлические цилиндры уравновешивают вес головы, поэтому перемещение инструмента происходит плавно и без рывков. Жесткие направляющие исключают увод круга в сторону, что гарантирует идеальную перпендикулярность среза. Маятниковые модели часто выбирают для заготовительных цехов из-за их высокой производительности и надежности механики.

Станины таких машин изготавливают из литого чугуна, который успешно гасит возникающие при резке вибрации. Когда станок работает на максимальных оборотах, массивная опора предотвращает смещение оборудования и сохраняет точность размеров. Защитный кожух в маятниковых системах перемещается синхронно с диском, обеспечивая постоянное прикрытие зоны искрообразования. Возможность быстрой смены круга через откидную крышку сокращает время простоев при серийном выпуске продукции.

Точная градуировка на основании шпиндельного узла позволяет выполнять резы под любым углом до 45° без предварительной разметки заготовки. Когда требуется изготовить элементы ферм или рамы металлоконструкций, оператор выставляет нужный параметр поворотом режущего блока. Такая функция избавляет от необходимости перемещения тяжелого проката по рабочему столу, что существенно экономит время и физические силы.

Надежные фиксаторы удерживают механизм в выбранном положении, предотвращая отклонения от чертежа под действием сил резания. Шкала обычно имеет четкую лазерную гравировку, которая не стирается при попадании искр и масла. Правильная настройка угла гарантирует идеальное прилегание деталей при последующей сварке конструкций.

В профессиональных моделях используют нониусные механизмы, которые помогают задавать углы с точностью до 0.1°. Когда металл обрабатывают на таких станках, количество отходов снижается из-за отсутствия брака при сопряжении заготовок. Поворотная система позволяет обрабатывать длинномерные трубы в стесненных условиях цеха, так как заготовка всегда размещается параллельно линии конвейера.

Кремниевые круги на основе карбида кремния обладают исключительной твердостью и острыми гранями абразивных зерен. Если требуется резка чугуна, нержавеющей стали или цветных металлов, этот материал показывает лучшие результаты по чистоте поверхности. Зерна карбида быстро внедряются в структуру сплава, обеспечивая высокую производительность без лишнего давления на инструмент.

Корундовые диски изготавливают из кристаллического оксида алюминия, который отличается высокой вязкостью и прочностью зерна. Подобные изделия выбирают для раскроя вязких конструкционных сталей и профильного проката из черного металла. Корунд дольше сохраняет режущую способность при работе с материалами, которые склонны к налипанию на абразив.

Выбор между этими типами дисков определяет экономическую эффективность каждой операции на станке. Когда кремниевый круг используют под обычную сталь, он изнашивается быстрее из-за химического сродства материалов. Корундовые круги при контакте с твердым чугуном начинают засаливаться, что требует их частой правки и снижает скорость работы. Связка в обоих случаях может быть керамической или бакелитовой, причем вторая лучше переносит высокие линейные скорости до 100 м/с.

В процессе высокоскоростной резки образуется огромное количество мелкодисперсной пыли из частиц металла и продуктов износа абразивного диска. Когда эти частицы попадают в воздух, они создают угрозу для здоровья персонала и могут вызвать поломку другой электронной техники в цехе.

Мощные вытяжные установки забирают загрязнения непосредственно из зоны реза через специальные кожухи и патрубки. Аспирация поддерживает чистоту рабочей поверхности станка, предотвращая скопление шлама в направляющих и тисках. Своевременное удаление отходов исключает риск самовозгорания металлической пыли при попадании в нее искр. Чистая зона обзора позволяет оператору точнее контролировать процесс и вовремя замечать отклонения в работе оборудования.

Фильтрационные блоки очищают воздушный поток от твердых фракций перед его выбросом обратно в помещение или в атмосферу. Если система работает эффективно, срок службы подшипников шпинделя увеличивается из-за отсутствия абразивного налета на уплотнениях. Пылеуловители часто оснащают циклонами для первичной грубой очистки и сменными картриджами для финишной фильтрации. Регулярная очистка бункеров-накопителей обеспечивает стабильную тягу и высокую производительность вентиляционной системы.

Эльбор, или кубический нитрид бора, обладает твердостью, которая сопоставима с алмазом, но при этом он имеет более высокую термостойкость. Когда металл обрабатывают эльборовыми дисками, инструмент не теряет свойств даже при нагреве до +1200℃. Такая устойчивость позволяет выполнять резку сверхтвердых и закаленных сталей без принудительного охлаждения жидкостью.

Эльбор не вступает в химическую реакцию с железом, поэтому круги не засаливаются при раскрое легированных и жаропрочных сплавов. Срок службы таких изделий в десятки раз превышает ресурс обычных корундовых кругов, что оправдывает их высокую стоимость. Высокая чистота среза исключает необходимость проведения последующих шлифовальных операций.

Применение эльбора обеспечивает стабильность размеров заготовки на протяжении всего цикла обработки большой партии. Когда инструмент сохраняет свою геометрию, оператору не нужно постоянно вносить коррекции в настройки станка. Эльборовые круги обладают высокой жесткостью, что предотвращает их деформацию и увод в сторону при глубоком резе. Использование этой оснастки позволяет сократить время цикла в 2–3 раза за счет увеличения скорости подачи.

Консольная схема предусматривает закрепление режущего блока на подвижной горизонтальной балке, которая перемещается по направляющим станины. Когда требуется раскрой широких листов или длинных панелей, консоль обеспечивает большой вылет диска за пределы опоры. Такая компоновка позволяет регулировать не только угол, но и глубину внедрения инструмента в металл в любой точке рабочего стола.

Жесткие цилиндрические или профильные рельсы гарантируют плавность перемещения без люфтов и перекосов под нагрузкой. Консольные станки обладают высокой универсальностью, так как они подходят для обработки заготовок со сложным пространственным рельефом. Мощные приводы обеспечивают точное позиционирование инструмента перед началом каждой операции.

Механизм подъема и опускания консоли обычно оснащают гидравлическими цилиндрами под плавную регулировку усилия врезания. Когда оператор меняет положение балки, автоматика контролирует параллельность хода режущей кромки относительно поверхности стола. Массивная конструкция гасит вибрации, возникающие при работе на больших вылетах, сохраняя высокую чистоту среза. Защитные экраны вдоль линии движения консоли предотвращают разлет искр и защищают направляющие от попадания шлама.

Рельефная поверхность прижимных губок обеспечивает максимальное сцепление с металлом и предотвращает проскальзывание заготовки под действием центробежных сил. Когда абразивный диск врезается в сталь на огромной скорости, возникают значительные крутящие моменты, стремящиеся вырвать деталь. Зубчатые насечки внедряются в поверхность проката, гарантируя неподвижность изделия на протяжении всего цикла резки.

Такая фиксация исключает риск поломки круга из-за перекоса материала в зоне контакта. Жесткое закрепление также способствует получению точного перпендикулярного среза без завалов кромок. Для работы с трубами используют специальные V-образные выемки, которые центрируют цилиндрические объекты.

Материал губок проходит процедуру закалки под сохранение остроты зубьев при частом контакте с твердыми сплавами. Когда обрабатывают детали с чистовой поверхностью, на насечки надевают мягкие накладки из меди или полиуретана. Мощные винтовые или гидравлические приводы создают усилие прижима в несколько тонн, что необходимо для надежной фиксации тяжелых швеллеров. Возможность быстрой замены изношенных элементов тисков продлевает срок эксплуатации всего фиксирующего узла.

Появление цветов побежалости и оплавление кромок свидетельствует о критическом перегреве зоны реза из-за неправильного подбора режимов. Когда оператор устанавливает слишком высокую подачу при недостаточных оборотах, трение возрастает, а тепло не успевает отводиться.

Применение дисков с открытой структурой абразива способствует лучшему охлаждению, так как поры между зернами затягивают воздух в зону контакта. Использование смазочно-охлаждающих жидкостей в виде струи или тумана мгновенно снижает температуру металла и инструмента. Правильная настройка системы подачи охладителя позволяет выполнять глубокие резы в массивных болванках без риска изменения структуры сплава. Своевременная правка круга также уменьшает тепловыделение за счет восстановления остроты режущих граней.

Перегрев опасен тем, что он вызывает закалку кромок, которая затрудняет последующую фрезерную или токарную обработку. Когда резка происходит на оптимальных скоростях, основная часть тепла уносится вместе с раскаленной стружкой и искрами. Автоматика на станках с ЧПУ постоянно отслеживает температуру и корректирует скорость подачи в реальном времени. Наличие вентиляционных каналов в защитном кожухе обеспечивает естественный приток воздуха к вращающемуся диску.

Карбид бора занимает третье место по твердости после алмаза и эльбора, обладая при этом высокой химической инертностью. Если требуется высокопроизводительная резка закаленных сталей с твердостью свыше 60 HRC, этот абразив показывает отличные результаты. Инструмент практически не изнашивается при контакте с абразивными сплавами и композитными материалами на основе керамики.

Диски из карбида бора выдерживают экстремальные нагрузки без разрушения структуры зерна, что позволяет работать на предельных скоростях. Подобная оснастка незаменима в инструментальном производстве - при изготовлении штампов и пресс-форм. Низкий коэффициент теплового расширения материала гарантирует высокую точность реза на протяжении долгой рабочей смены.

Применение таких кругов снижает шероховатость поверхности, так как зерна карбида бора имеют острые углы и правильную геометрическую форму. Когда металл обрабатывают этой оснасткой, количество заусенцев на кромках сводится к минимуму. Диски на керамической связке обладают высокой пористостью, которая облегчает вывод шлама из глубоких пропилов. Использование карбида бора позволяет отказаться от дорогостоящей алмазной резки на многих этапах процесса.

Защитное оснащение включает в себя массивные стальные кожухи, которые закрывают вращающийся диск со всех сторон, кроме зоны непосредственного контакта. Когда происходит разрыв круга, прочный металл щита задерживает осколки, летящие со скоростью до 100 м/с.

Прозрачные смотровые окна изготавливают из многослойного бронированного стекла или ударопрочного поликарбоната, чтобы обеспечить обзор без риска травмирования. Шторки из негорючих материалов или резиновые юбки предотвращают разброс искр и раскаленной окалины по производственному помещению. Все подвижные элементы экранов снабжают блокировками, которые отключают двигатель при попытке открытия защиты во время работы.

Экраны имеют эргономичную форму под быструю замену режущего инструмента без демонтажа всей системы безопасности. Когда оператор опускает голову станка, защита автоматически подстраивается под положение заготовки, закрывая опасную зону. Наличие боковых щитков исключает попадание рук в зону зажима тисков при случайном срабатывании автоматики.
