Резка на отрезных станках

Возможности оборудования определяют мощность привода и габариты режущего органа. Стационарные дисковые агрегаты эффективно разделяют полнотелый прокат диаметром до 250 мм. Когда используют абразивные круги, глубина прохода ограничивается диаметром фланца и степенью износа расходного материала. Тяжелые маятниковые машины прорезают швеллеры и балки высотой до 400 мм за один рабочий цикл.

Если металл обладает высокой твердостью, скорость подачи инструмента намеренно снижают, чтобы избежать поломки зубьев. Правильный выбор режима позволяет обрабатывать массивные заготовки без отклонения от вертикальной оси. Объем вытесняемого металла при каждом проходе напрямую зависит от толщины режущего полотна. Оборудование с мощным двигателем обеспечивает стабильный крутящий момент даже при максимальном погружении диска в структуру сплава.

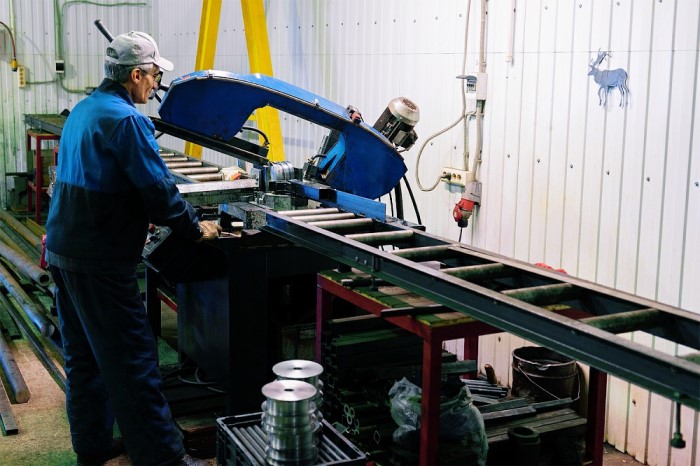

Для получения качественного результата на больших сечениях применяют постепенное врезание с постоянным контролем нагрузки на двигатель. Когда сечение заготовки превышает 300 мм, часто выбирают ленточнопильное оборудование, потому что оно имеет больший рабочий вылет. Отрезные диски большого диаметра требуют тщательной балансировки, чтобы не было вибраций при контакте с массивной плитой.

Трение между абразивными зернами и металлом вызывает мгновенный рост температуры в зоне контакта до +800–1000℃. Чтобы предотвратить появление прижогов и изменение структуры сплава, применяют непрерывную подачу смазочно-охлаждающей жидкости. Поток эмульсии забирает избыточное тепло и одновременно вымывает продукты износа круга из рабочего канала.

Если охлаждение отсутствует, на кромках заготовки образуется закаленный слой, который затрудняет последующую механическую обработку. Оператор должен следить за равномерностью подачи инструмента, потому что резкие рывки увеличивают тепловую нагрузку. Качественный обдув зоны реза также способствует удалению раскаленной пыли.

Использование кругов на бакелитовой связке позволяет работать на высоких скоростях без риска разрушения инструмента от перегрева. Когда абразивный диск имеет специальные прорези для вентиляции, поток воздуха дополнительно охлаждает место реза. Если работают с тонкостенными деталями, время контакта сокращают до минимума, чтобы тепло не успело распространиться по всей заготовке. Принудительная циркуляция жидкости в замкнутом контуре станка обеспечивает стабильную температуру рабочего процесса.

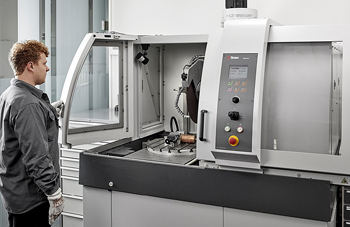

Системы числового программного управления позволяют выполнять раскрой металла с минимальной погрешностью в пределах 0,1–0,2 мм. Высокая точность достигается благодаря использованию прецизионных сервоприводов и оптических датчиков позиционирования. Когда программа управляет движением рабочего стола, риск человеческой ошибки полностью исчезает. Станок автоматически компенсирует толщину пропила и контролирует износ режущего диска в режиме реального времени. Оборудование с ЧПУ гарантирует строгое соблюдение проектных чертежей заказчика.

Жесткая конструкция станины гасит вибрации, которые могут повлиять на линейные размеры изделия. Когда используют автоматические упоры, заготовку позиционируют с безупречной точностью перед каждым новым резом. Программное обеспечение позволяет учитывать тепловое расширение металла при длительной работе линии.

Если прокат имеет небольшую кривизну, система зажимов выравнивает его положение в зоне обработки. Точность угловых резов составляет доли градуса, что обеспечивает идеальную стыковку профилей при последующей сварке. Использование современных контроллеров позволяет настраивать параметры резки под конкретную марку стали или цветного сплава.

Для работы с хрупкими и легкодеформируемыми заготовками применяют специальные приспособления, которые распределяют давление прижима равномерно. Когда используют стандартные плоские губки тисков, точечное усилие часто приводит к появлению вмятин и нарушению круглой формы сечения.

Чтобы избежать повреждения, внутрь трубы вставляют плотную оправку или деревянную пробку, которая сопротивляется сжатию. Использование V-образных ложементов позволяет обхватить деталь в нескольких точках и надежно зафиксировать ее без лишнего давления. Многие станки имеют систему плавной регулировки усилия гидравлического зажима под конкретный тип материала. Такой подход сохраняет идеальную геометрию заготовки на протяжении всего цикла обработки.

Применение мягких накладок из полиуретана или плотной резины на стальные зажимы предотвращает появление царапин на декоративной поверхности. Если трубы имеют очень тонкие стенки, используют цанговые захваты, которые обеспечивают контакт по всей окружности профиля. Настройка положения опорных роликов исключает вибрацию длинного проката при контакте с режущим диском. Качественное закрепление гарантирует перпендикулярность торца и отсутствие заусенцев на внутренней кромке.

Абразивный инструмент работает по принципу высокоскоростного трения и постепенного истирания частиц металла в зоне контакта. Этот метод подходит для сверхтвердых и каленых сталей, которые трудно поддаются стандартным режущим зубьям. Когда используют абразивный круг, поверхность торца приобретает гладкую структуру, но часто имеет зону термического влияния.

Дисковая пила с твердосплавными напайками работает иначе: она срезает тонкую стружку каждым отдельным зубом. Подобный процесс напоминает фрезерование и обеспечивает более высокую чистоту поверхности без нагрева основной массы металла. Дисковая резка характеризуется отсутствием пыли и искр, что делает ее более экологичной для использования в закрытых помещениях.

Ширина пропила при использовании дисковой пилы обычно меньше, чем у абразивного круга, поэтому расход материала сокращается. Абразивный станок требует более частой замены расходных материалов потому что диск уменьшается в диаметре по мере износа. Дисковое полотно сохраняет свои габариты на протяжении долгого времени и требует лишь периодической заточки зубьев.

Если нужно разделить вязкий металл типа алюминия или меди, дисковая пила покажет лучший результат потому что абразив быстро забивается мягкой стружкой. С другой стороны, абразивный круг не боится случайных включений песка или окалины в структуре чугуна.

Механическое разделение проката всегда оставляет на выходе инструмента небольшие неровности и металлические выступы. Чтобы привести деталь в соответствие с требованиями безопасности, используют ручные или автоматизированные методы зачистки. Самый простой способ - обработка кромок напильником или ручной зенковкой для удаления облоя внутри труб.

В серийном производстве применяют специальные станки для снятия фаски, которые проходят по периметру торца за считанные секунды. Когда заготовок много, их помещают в галтовочные барабаны с абразивным наполнителем для финишной полировки. Тщательная очистка торцов предотвращает травмы у персонала при последующем монтаже и обеспечивает плотное прилегание элементов в узлах.

Если заготовка предназначена под сварку, наличие заусенцев может вызвать дефекты в структуре шва и появление пор. По этой причине кромки зачищают до металлического блеска с помощью лепестковых дисков или шлифовальных лент. Современные отрезные линии часто включают в свой состав узел автоматического удаления заусенцев сразу после резки. Подобная интеграция операций ускоряет выпуск продукции и снижает затраты на ручной труд.

Нержавеющие сплавы обладают высокой вязкостью и склонностью к мгновенному упрочнению при интенсивном нагреве в зоне контакта. Когда выбирают скорость вращения, ориентируются на значения 20–40 м/с для твердосплавных дисков, чтобы избежать пережога кромки.

Слишком высокие обороты приводят к тому, что металл начинает не резаться, а плавиться, что вызывает катастрофический износ инструмента. Использование низких скоростей в сочетании с большой подачей позволяет зубу пилы врезаться в материал глубже слоя наклепа.

Для абразивных кругов при работе с нержавейкой обороты могут быть выше, но требуется обязательное применение охлаждающих эмульсий. Постоянная подача СОЖ предотвращает выгорание легирующих элементов и сохраняет антикоррозийные свойства металла в зоне реза. Если скорость диска подобрана неверно, на поверхности нержавейки появляются цвета побежалости, которые указывают на перегрев. Современные инверторные приводы отрезных станков позволяют плавно регулировать частоту вращения шпинделя под конкретную марку стали.

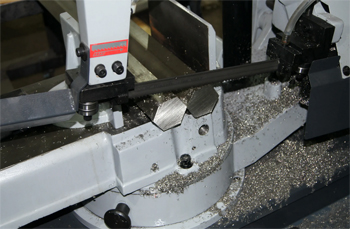

Основная причина отклонения инструмента от прямой линии - недостаточное натяжение стальной ленты в державке станка. Когда полотно закрепляют слишком слабо, оно начинает изгибаться под действием осевой нагрузки и уходит по пути наименьшего сопротивления.

Другой причиной может стать неравномерный износ зубьев или неправильная разводка режущих кромок на одной стороне пилы. Если один бок инструмента затуплен сильнее другого, полотно неизбежно заваливается в сторону острой части. Проверка состояния оснастки перед началом каждой смены позволяет вовремя заметить дефект и заменить расходный материал.

Избыточное давление на раму станка при высокой скорости подачи заставляет тонкую полосу металла скручиваться и терять жесткость. Когда работают с массивными заготовками, усилие нажима настраивают плавно, чтобы зубья успевали выносить стружку из глубокого пропила. Причиной увода может стать и неоднородная структура самого проката, например наличие твердых включений или внутренних напряжений. Для решения проблемы используют полотна с переменным шагом зубьев, которые лучше сопротивляются вибрациям.

Срок службы расходного инструмента зависит от твердости обрабатываемого металла, интенсивности подачи и диаметра исходной заготовки. Абразивный круг постепенно уменьшается в размерах из-за естественного осыпания зерен в процессе трения о сталь. Когда диаметр диска сокращается до 60–70% от первоначального значения, его заменяют на новый, потому что линейная скорость на кромке падает.

Снижение скорости ведет к ухудшению качества реза и увеличению времени выполнения операции. Также поводом для немедленной замены служат любые механические повреждения: сколы, трещины или засаливание поверхности частицами мягкого металла.

Использование кругов с истекшим сроком годности опасно, потому что связующее вещество теряет прочность и диск может разлететься на высокой скорости. Появление сильных вибраций при работе также указывает на критический износ или дисбаланс инструмента. Если объем работ велик, на предприятии ведут учет количества резов на каждую единицу оснастки для планирования закупок. Качественные круги от проверенных производителей служат в 2–3 раза дольше дешевых аналогов за счет лучшего состава абразива.

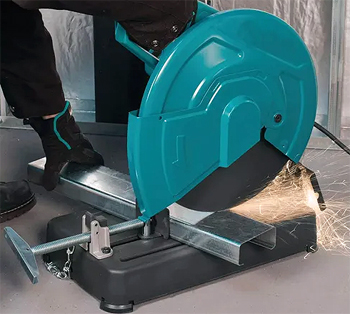

Маятниковая конструкция отличается простотой и позволяет быстро выполнять поперечный раскрой сортового проката малого и среднего сечения. Когда режущий блок опускается на заготовку по дуге, оператор может точно контролировать усилие врезания инструмента в металл. Эти станки идеально подходят для заготовительных участков, где требуется оперативная нарезка арматуры, уголков, труб и небольших швеллеров.

Маятниковые машины обладают высокой мобильностью и не требуют сложной подготовки фундамента перед установкой. Они позволяют работать как с абразивными кругами для твердых сплавов, так и с дисковыми пилами для чистового реза. Подобная универсальность делает их незаменимым инструментом в строительстве и мелкосерийном производстве.

Быстрая смена угла резки за счет поворота тисков позволяет использовать маятниковый станок для изготовления деталей сложной конфигурации. Когда нужно нарубить сотни заготовок одной длины, используют механические упоры для автоматизации процесса замера. Жесткое крепление станины обеспечивает достаточную точность для сборки типовых металлоконструкций. Несмотря на ручное управление в большинстве моделей, производительность маятниковых станков остается высокой благодаря простой каждой операции.
