Высокоскоростные дрели (супердрели)

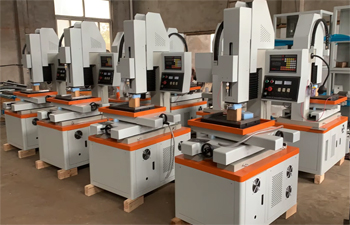

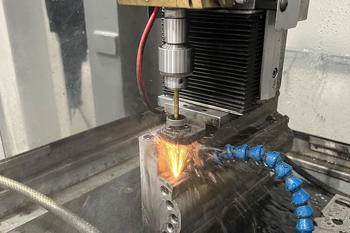

Тонкие латунные или медные трубки имеют внутренние каналы для принудительной подачи диэлектрика под экстремальным давлением. Постоянный поток жидкости эффективно вымывает продукты эрозии из зоны электрического разряда и предотвращает накопление шлама на дне глубокого отверстия.

Одноканальные модели подходят для малых диаметров, но при сверлении отверстий более 3 мм часто применяют сложные многоканальные структуры. Внутренние перегородки внутри электрода обеспечивают равномерное распределение искровых разрядов по всей площади торцевой части инструмента. Это полностью исключает появление неразрушенного стального сердечника в центре канала, который может вызвать внезапное заклинивание и поломку.

Поверхность электродов проходит процедуру прецизионной вытяжки для обеспечения идеальной цилиндричности по всей длине стержня. Твердость материала позволяет инструменту удерживать правильную форму при интенсивном вращении шпинделя на очень высоких оборотах. Применение вольфрамовых вставок в медную основу увеличивает ресурс режущей кромки при работе с твердыми и вязкими сплавами.

Вращающийся шпиндель супердрели обеспечивает равномерный износ торцевой части электрода и способствует стабильному формированию искрового зазора. Привод передает крутящий момент через прецизионный ремень или прямой мотор, что исключает возникновение биений на кончике тонкой трубки.

Вращение заставляет диэлектрик внутри отверстия перемешиваться, и этот процесс ускоряет вынос микрочастиц металла из глубоких полостей заготовки. Центробежные силы прижимают жидкость к стенкам, создавая надежный защитный слой для предотвращения боковой эрозии канала. Система позволяет настраивать скорость оборотов от 100 до 3000 в минуту - в зависимости от диаметра используемого инструмента.

Конструкция патрона включает в себя специальные уплотнения для подачи воды под высоким давлением внутрь узла, который вращается. Подшипниковые опоры шпинделя защищают от попадания влаги и мелкодисперсного шлама с помощью многослойных лабиринтных затворов. Жесткость крепления инструмента исключает радиальные отклонения, которые могут привести к поломке хрупкого электрода при входе в металл. При работе на максимальных частотах автоматика отслеживает температуру узла и предотвращает термическое расширение вала.

Высокое давление промывочной жидкости необходимо для эффективного удаления продуктов электрического распада из зоны реза на большой глубине. Когда электрод погружается в металл на 200-300 мм, естественная циркуляция воды прекращается и шлам начинает скапливаться у основания трубки.

Мощный насос нагнетает диэлектрик через внутренний канал шпинделя и электрода непосредственно к месту искрового разряда. Напор воды буквально выстреливает частицы испаренной стали наружу через узкий кольцевой зазор между инструментом и стенкой отверстия. Подобная принудительная очистка предотвращает возникновение коротких замыканий и обеспечивает стабильное горение дуги. Без высокого давления скорость прошивки упадет в несколько раз, а риск обрыва и заклинивания трубки станет критическим.

Система фильтрации в контуре высокого давления задерживает частицы размером более 5 мкм для защиты прецизионных клапанов и сопел. При использовании воды в качестве диэлектрика высокое давление также способствует интенсивному охлаждению зоны разряда.

В процессе электроэрозионного сверления разрушается не только заготовка, но и сам рабочий электрод, который теряет длину. Система ЧПУ постоянно отслеживает величину этого износа и автоматически корректирует положение оси Z для поддержания стабильного искрового зазора.

В начале каждой операции станок проводит процедуру калибровки, измеряя фактический вылет трубки относительно направляющей фильеры. Контроллер рассчитывает коэффициент деградации материала в зависимости от установленных параметров тока и частоты импульсов генератора. Когда глубина отверстия увеличивается, программа добавляет нужное смещение к координатам подачи, и за счет этого достигается точное соблюдение размеров. Эта функция позволяет сверлить глухие отверстия с допуском по глубине до 0.05 мм.

Для предотвращения ошибок при сильном износе в станок устанавливают датчики контроля прорыва, которые фиксируют момент выхода инструмента с обратной стороны детали. После завершения прохода система подает сигнал на замену или подрезку обгоревшего кончика трубки. Современные супердрели оснащают длинными электродами - до 600 мм.

При входе электрода в металл под острым углом возникают боковые силы, которые стремятся отклонить гибкую трубку от заданной оси. Поскольку механический контакт в зоне эрозии отсутствует, инструмент центрируется только за счет стабильности искрового зазора по всему периметру. На наклонной поверхности расстояние до заготовки с разных сторон электрода неодинаково, и это вызывает перекос дуги и увод шпинделя.

Для решения проблемы супердрели снабжают прецизионными направляющими фильерами, которые располагают максимально близко к точке входа. Система ЧПУ применяет специальные режимы мягкого старта с пониженной энергией импульсов до момента полного заглубления торца в материал. Это позволяет избежать смещения центра отверстия и гарантирует точность позиционирования.

Дополнительную стабильность обеспечивает высокая скорость вращения шпинделя, которая нивелирует влияние асимметричных разрядов в начале цикла. Когда трубка входит в металл на 1-2 мм, она получает опору от стенок самого канала и далее движется строго по вектору подачи. Важно использовать качественные керамические вставки в направляющих, чтобы исключить люфты и вибрации тонкой оснастки.

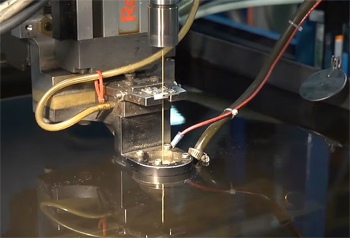

Керамическая фильера - основной элемент позиционирования электрода, удерживающий его от радиальных биений во время высокоскоростного вращения. Внутреннее отверстие вставки изготавливают из диоксида циркония или корунда, так как данные материалы обладают уникальной твердостью и износостойкостью. Диаметр канала лишь на несколько микрон превышает толщину электрода, и за счет этого обеспечивается идеальная центровка инструмента.

Керамика также выполняет роль надежного электрического изолятора, предотвращая утечки тока на корпус направляющей головки. Она исключает появление глубоких царапин на мягкой поверхности медных или латунных трубок. Ресурс качественной вставки достигает нескольких сотен часов работы в условиях постоянного контакта с абразивным шламом.

Конструкция узла предусматривает возможность быстрой смены направляющих при переходе на другой диаметр сверления. Фильеру монтируют в стальной держатель с прецизионной резьбой. Если внутри канала скопится грязь, трубка может заклинить или начать вибрировать, что приведет к поломке тонкого инструмента. Регулярная очистка и осмотр состояния входных и выходных кромок фильеры позволяют избежать брака при обработке точных отверстий.

Функция сенсорного поиска (Touch Sense) поверхности позволяет станку автоматически определять реальные координаты заготовки перед началом процесса сверления. Система подает на электрод и деталь низковольтный сигнал и фиксирует момент их электрического контакта при медленном опускании шпинделя. ЧПУ записывает полученную точку как начало отсчета для вертикальной оси Z и расчета глубины будущего отверстия.

Этот метод исключает ошибки ручного выставления инструмента и значительно ускоряет подготовку оборудования к выполнению нового задания. Сенсоры обладают высокой чувствительностью и способны распознавать касание даже через тонкую пленку диэлектрика или остатки масла. Точность определения поверхности составляет несколько микрон, что критично для обработки мелких деталей.

Использование системы Touch Sense позволяет реализовать функцию автоматического поиска центров имеющихся отверстий или кромок заготовки. Электрод совершает серию касаний в разных точках, а контроллер вычисляет геометрические параметры объекта для привязки программы. Это избавляет оператора от использования сложных измерительных приспособлений и снижает риск повреждения оснастки.

Деионизация превращает обычную техническую воду в высокоомный диэлектрик, который необходим для стабильного формирования искровых разрядов. В процессе работы жидкость насыщается ионами металла и продуктами эрозии, что делает ее проводником электрического тока. Если проводимость среды превысит установленный предел, энергия импульсов начнет уходить через воду без совершения полезной работы по плавлению стали. Это приведет к перегреву электрода, потере скорости сверления и ухудшению качества поверхности стенок отверстия.

Для восстановления свойств воду прокачивают через колонны с ионообменной смолой, которая поглощает растворенные соли и минералы. Система ЧПУ в реальном времени контролирует уровень сопротивления и подает сигнал о необходимости замены фильтрующих элементов.

Стабильный уровень деионизации предотвращает развитие коррозии на станине станка и защищает обработанные детали от появления темных пятен. Чистая среда обеспечивает ламинарное течение потока внутри тонких трубок и снижает риск возникновения паразитных дуг в зазоре. При сверлении отверстий в алюминии или меди поддержание низкой проводимости особенно важно из-за высокой активности этих металлов.

Контроль глубины осуществляется с помощью прецизионных линейных энкодеров на оси Z и функции фиксации прорыва материала. Система ЧПУ отслеживает реальное перемещение каретки шпинделя и вычитает из него расчетную величину износа электрода. Оператор задает нужное значение в программе, и станок останавливает подачу точно по достижении установленного лимита с погрешностью до 0.1 мм.

Когда требуется выполнить сквозное отверстие, автоматика анализирует падение напряжения на дуге или изменение давления диэлектрика в момент выхода трубки. Исчезновение сопротивления металла сигнализирует контроллеру о завершении цикла, после чего шпиндель мгновенно поднимается в исходную позицию. Этот метод предотвращает повреждение рабочего стола и обратной стороны заготовки.

Для работы с деталями сложной формы применяют оптические или лазерные датчики, которые подтверждают прохождение инструмента через всю толщину листа. Внутренняя логика станка позволяет задавать разные скорости подачи для основного этапа сверления и для финишного момента выхода. Это исключает появление крупных заусенцев и выкрашивание кромок на нижней стороне детали. Если заготовка имеет внутренние полости, система ЧПУ может распознавать пустоты и переключать режимы мощности генератора

Генератор высокоскоростной дрели спроектирован для выдачи коротких импульсов тока огромной плотности при очень высоких частотах следования. В отличие от проволочно-вырезных станков здесь основной задачей является максимально быстрое испарение большого объема металла в узком канале.

Силовая электроника поддерживает стабильное горение разряда в условиях ограниченного пространства и затрудненной промывки зоны эрозии. Контроллер мгновенно подстраивает форму импульса для преодоления сопротивления шлама и предотвращения пережога тонких медных трубок. Такая динамика позволяет супердрели прошивать сталь в десятки раз быстрее, чем это стандартное оборудование. Система защиты от коротких замыканий работает на опережение, гася искру до момента приваривания электрода к детали.

Современные транзисторные блоки позволяют гибко менять полярность и скважность сигналов в зависимости от материала заготовки и диаметра отверстия. Это необходимо для минимизации бокового износа электрода и сохранения цилиндрической формы канала при глубокой проходке. Генератор также управляет режимом вращения шпинделя, синхронизируя подачу энергии с частотой оборотов вала.

Основание и рабочие поверхности супердрели часто изготавливают из натурального гранита для обеспечения максимальной виброустойчивости и термической стабильности. Камень обладает огромной массой, которая эффективно поглощает высокочастотные колебания от скоростного шпинделя и мощных насосов диэлектрика.

В отличие от чугуна гранит имеет в несколько раз меньший коэффициент температурного расширения, и за счет этого точность позиционирования осей сохраняется при колебаниях климата в цехе. Материал не подвержен коррозии при постоянном контакте с водой и не проводит электрический ток, что важно для чистоты сигналов управления. Срок службы такой базы практически неограничен, так как она не теряет форму и не накапливает внутренние напряжения со временем.

Поверхность гранитной плиты проходит многоступенчатую шлифовку до зеркального блеска, обеспечивая идеальную плоскостность для установки заготовок. Тяжелое основание служит надежным фундаментом для прецизионных линейных направляющих, исключая их прогиб под весом массивных узлов. Жесткость конструкции позволяет вести сверление на предельных режимах мощности без возникновения резонансных явлений.
