Ножовочные отрезные станки

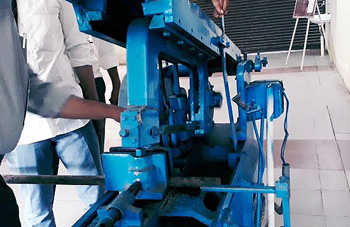

Кривошипно-шатунный узел преобразует вращательное движение вала двигателя в возвратно-поступательный ход ножовочной рамы. Основной вал соединяют с массивным маховиком, который помогает сглаживать пиковые нагрузки в моменты смены направления движения. Шатун передает усилие на направляющие, по которым перемещается инструмент с закрепленным полотном.

Такая схема обеспечивает стабильную скорость работы и позволяет резать металл с высокой точностью. Конструкция механизма отличается простотой и надежностью, потому что содержит минимальное количество сложных деталей. Регулярная смазка втулок и пальцев шатуна гарантирует отсутствие люфтов и шума при выполнении операций.

Изменение радиуса кривошипа позволяет настраивать амплитуду перемещения рамки в зависимости от габаритов обрабатываемой заготовки. Когда амплитуду увеличивают, инструмент задействует большее количество зубьев, что ускоряет процесс раскроя металла. Привод снабжают защитными кожухами, которые закрывают вращающиеся части от попадания посторонних предметов. Жесткая связь между двигателем и рамой исключает проскальзывание инструмента под нагрузкой даже при работе с вязкими сплавами.

Гидравлический цилиндр в конструкции станка обеспечивает автоматический подъем ножовочной рамы после завершения рабочего цикла. Этот узел значительно упрощает процесс извлечения готовой детали и подготовку оборудования к следующей операции.

Когда полотно проходит через всю толщину металла, срабатывает концевой выключатель и открывает клапан подачи масла. Жидкость под давлением выталкивает шток, который плавно поднимает тяжелую металлическую конструкцию в верхнее положение. Система исключает риск случайного повреждения зубьев о края пропила при возврате инструмента. Надежные уплотнительные кольца в гидроцилиндре предотвращают утечки и гарантируют стабильную высоту подъема рамы.

Скорость перемещения штока регулируют с помощью дросселя, чтобы избежать резких рывков при запуске станка. Когда рама находится в верхней точке, гидравлика надежно удерживает ее в зафиксированном состоянии для безопасной смены заготовки. Использование масла в качестве рабочей среды обеспечивает смазку внутренних поверхностей цилиндра и продлевает ресурс всего механизма. Механизм работает плавно и тихо, поэтому не создает лишнего шума в производственном помещении.

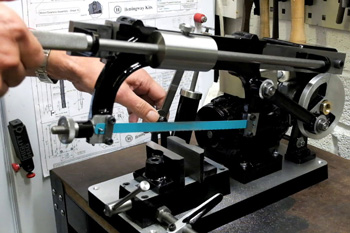

Система натяжения ножовочного полотна состоит из винтового или гидравлического механизма, который расположен в передней части подвижной рамы. Инструмент вставляют в специальные пазы и фиксируют стальными штифтами для предотвращения выскальзывания при сильных нагрузках. Когда вращают маховик натяжного винта, рамка раздвигается и создает усилие, которое необходимо для жесткой фиксации пилы.

Правильное натяжение гарантирует, что тонкое полотно не будет изгибаться или уходить в сторону во время прохождения через толщу металла. Недостаточное усилие часто приводит к быстрому затуплению зубьев из-за их неправильного контакта с поверхностью заготовки. Проверку состояния натяжки проводят перед каждым включением оборудования для обеспечения высокой точности раскроя.

В современных станках часто используют гидравлические натяжители, которые поддерживают постоянное давление на инструмент в автоматическом режиме. Контрольный манометр на корпусе позволяет следить за текущими показателями и вовремя вносить корректировки при растяжении металла. Высокое качество натяжения исключает вибрации и дребезжание полотна, которые негативно влияют на чистоту полученного среза. Если нагрузка превышает допустимые значения, защитный механизм ослабляет крепление для предотвращения разрыва стальной ленты.

Автономная система охлаждения подает смазочно-охлаждающую жидкость непосредственно в точку контакта зубьев с металлом. Центробежный насос перекачивает эмульсию из бака по гибким шлангам, которые оператор направляет на линию пропила.

Когда полотно совершает сотни движений в минуту, в зоне реза выделяется тепло, которое может привести к отпуску закаленной стали инструмента. Постоянный поток жидкости снижает температуру кромок и предотвращает их преждевременный износ. Смазочные компоненты в составе СОЖ уменьшают трение между боковыми поверхностями полотна и стенками заготовки. Это позволяет использовать более высокие режимы подачи без риска заклинивания пилы в узком канале.

Жидкость также выполняет функцию очистки, так как она вымывает металлическую стружку из межзубного пространства. Если опилки вовремя покидают зону обработки, они не царапают поверхность среза и не мешают плавному ходу рамы. В основании станка располагают фильтры, которые отделяют твердые частицы перед возвратом эмульсии в накопительный резервуар.

Ее устанавливают путем изменения положения пальца шатуна на ведущем диске или на маховике. На поверхности диска расположен радиальный паз, который позволяет перемещать точку крепления шатуна ближе или дальше от центра вращения. Когда палец фиксируют на максимальном удалении, амплитуда движения рамы становится наибольшей для раскроя крупных болванок. При работе с мелкими деталями ход уменьшают, чтобы сократить время холостого перемещения инструмента и повысить производительность.

Такая регулировка позволяет рационально использовать ресурс зубьев по всей длине полотна. Правильный выбор амплитуды исключает удары рамы о край станины при работе на высоких оборотах. В современных станках с электронным управлением этот параметр могут контролировать сервоприводы, которые меняют настройки без остановки двигателя. Но в большинстве классических моделей фиксацию проводят вручную с помощью гаечного ключа и мерной шкалы.

Позиционирование шатуна требует проверки зазоров в крайних точках, чтобы рама не сталкивалась с защитными кожухами или упорами. Если длину хода выставляют точно по ширине заготовки, снижается нагрузка на подшипники и уменьшается потребление электроэнергии.

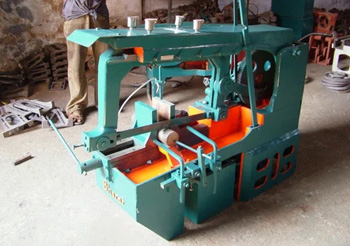

Станина из литого серого чугуна служит фундаментом для всех узлов оборудования и обеспечивает их правильное взаимное расположение. Высокая масса основания эффективно гасит вибрации, которые возникают при возвратно-поступательном движении тяжелой ножовочной рамы. Тяжелый станок сохраняет устойчивость без обязательного крепления анкерными болтами к полу, хотя монтаж на фундамент остается рекомендуемым.

Чугун обладает уникальными демпфирующими свойствами, которые защищают режущий инструмент от резонансных колебаний. Если вибрации отсутствуют, зубья полотна входят в металл плавно и не выкрашиваются при встрече с твердыми включениями. Жесткость конструкции гарантирует перпендикулярность реза даже при максимальном давлении на заготовку.

Внутренние полости станины часто используют в качестве резервуаров для смазочно-охлаждающей жидкости или гидравлического масла. Это позволяет компактно разместить насосное оборудование и защитить его от случайных ударов и загрязнений металлической пылью. Поверхность рабочего стола, которая является частью станины, проходит прецизионную шлифовку для точного позиционирования тисков. Чугунные детали имеют низкий коэффициент температурного расширения, поэтому геометрия станка остается стабильной.

Тиски с механизмом быстрого зажима позволяют мгновенно фиксировать заготовку без длительного вращения винта по всей длине хода. Конструкция включает разъемную гайку или эксцентриковый рычаг, который освобождает подвижную губку для свободного перемещения.

Когда оператор прижимает зажимной элемент к детали вручную, механизм блокируется и позволяет провести финальную затяжку коротким поворотом рукоятки. Подобное техническое решение сокращает время на подготовительные операции при серийном производстве одинаковых деталей. Зубчатая рейка в основании тисков обеспечивает надежное зацепление и исключает самопроизвольное ослабление зажима во время вибраций.

Для работы с пакетами труб или профилей используют специальные накладки, которые распределяют давление по всей поверхности контакта. Рифленая поверхность стальных губок предотвращает проскальзывание круглых прутков под воздействием режущего инструмента. В некоторых моделях тиски снабжают поворотным основанием со шкалой для выполнения угловых резов до 45°. Автоматические модели станков оснащают гидравлическими тисками, которые смыкаются по команде контроллера с заданным усилием.

Блок автоматической подачи отвечает за контролируемое перемещение заготовки в зону реза после каждого завершенного цикла. Устройство состоит из подающих роликов или захватов, которые приводятся в движение электрическим или гидравлическим мотором. Когда ножовочная рама поднимается в верхнее положение, тиски разжимаются и механизм продвигает металл на заданное расстояние. Точность позиционирования контролируют концевые упоры или электронные датчики с точностью до 0.5 мм.

Применение автоматики повышает общую производительность участка и снижает вероятность ошибок из-за человеческого фактора. Система управления позволяет задавать количество необходимых деталей и общую длину пропила через пульт управления. Если металл в подающем устройстве заканчивается, датчик наличия материала останавливает станок для предотвращения холостой работы. Автоматика также синхронизирует скорость подачи с режимом работы режущего инструмента для исключения столкновений.

В конструкцию блока часто включают рольганги, которые поддерживают длинный край заготовки и обеспечивают ее плавное скольжение. Использование таких модулей превращает обычный отрезной станок в заготовительный центр.

Ножовочные полотна изготавливают из углеродистых сталей или из современных биметаллических сплавов - в зависимости от назначения инструмента. Изделия из высокоуглеродистой стали типа HCS подходят для обработки мягких металлов, меди, алюминия и пластика. Они отличаются низкой стоимостью, но быстро теряют остроту при контакте с твердыми марками стали или чугуном.

Полотна из быстрорежущей стали HSS обладают высокой твердостью и теплостойкостью, что позволяет резать конструкционные стали на повышенных скоростях. Режущая кромка такого инструмента сохраняет свои свойства даже при нагреве, который неизбежно возникает в процессе сухого реза.

Самыми эффективными считаются биметаллические полотна, где корпус выполняют из пружинной стали, а зубья - из кобальтового сплава. Такая комбинация делает инструмент гибким и одновременно очень твердым, что исключает внезапные разломы ленты при перекосах. Биметалл служит в 10 раз быстрее обычных полотен и обеспечивает чистый срез на труднообрабатываемых нержавеющих сплавах. Шаг зубьев подбирают под толщину заготовки: для тонких листов используют мелкий зуб, а для массивных прутков - крупный профиль.

Настройка угла реза на ножовочном станке осуществляется путем поворота тисков или изменения положения всей пильной рамы. На основании оборудования расположена круговая шкала с градусными делениями, которая позволяет выставить требуемое значение с высокой точностью.

Если конструкция предусматривает поворот тисков, оператор ослабляет стопорные болты и фиксирует зажимной узел в нужном положении. В станках консольного типа чаще поворачивают саму раму, что удобно при работе с тяжелыми и длинными заготовками. Подобный метод позволяет сохранять направление подачи металла неизменным, экономя место в производственном цехе.

Для фиксации выбранного угла используют мощные зажимы, которые исключают смещение узлов под воздействием вибраций. После настройки обязательно проверяют зазор между полотном и губками тисков, чтобы избежать столкновения инструмента с оснасткой. При выполнении косых резов увеличивается площадь контакта зубьев с металлом, поэтому скорость подачи рекомендуют немного снизить. Использование специальных линеек или лазерных указателей помогает контролировать точку входа пилы в заготовку.

Для регулировки давления полотна на металл в классических моделях станков используют чугунные грузы, которые перемещают вдоль верхней балки рамы. Когда груз сдвигают ближе к передней части инструмента, усилие врезания зубьев в материал значительно возрастает. Такая настройка необходима для эффективной обработки твердых сплавов или заготовок с большим поперечным сечением. Если работают с тонкостенными трубами, противовес смещают назад для снижения нагрузки и предотвращения деформации стенок.

Подобная механическая система отличается надежностью, так как не зависит от работы насосов или состояния электрических датчиков. В новых модификациях станков вместо тяжелых отливок часто устанавливают гидравлические дроссели, которые плавно дозируют усилие опускания рамы. Однако традиционные грузы остаются востребованными из-за простоты их настройки и исключительной долговечности в суровых условиях.

Стабильный прижим исключает подпрыгивание пилы на неровностях заготовки и делает процесс распиловки более предсказуемым. Когда зубья постепенно изнашиваются, небольшое увеличение нагрузки позволяет сохранять производительность до момента плановой замены полотна.

Система защиты от перегрузок предотвращает поломку двигателя и механизмов станка при внезапном заклинивании полотна в металле. В простых моделях эту функцию выполняет фрикционная муфта, которая установлена между мотором и редуктором.

Когда крутящий момент превышает допустимое значение, диски муфты начинают проскальзывать, прекращая передачу усилия на ножовочную раму. Это спасает зубья пилы от мгновенного выкрашивания и защищает обмотки двигателя от критического перегрева. В современных станках за защиту отвечает тепловое реле или электронный контроллер, который измеряет силу тока в цепи питания. Если нагрузка становится слишком высокой, автоматика мгновенно отключает подачу электричества.

Дополнительным уровнем защиты выступает срезной штифт в механизме привода, который ломается при ударе, разрывая механическую связь. Подобное решение требует ручной замены копеечной детали, но оно гарантирует сохранность дорогих шестерен и коленчатого вала. Наличие кнопки аварийной остановки на видном месте позволяет оператору быстро прекратить работу при обнаружении любой нештатной ситуации.

Станки консольного типа отличаются компактной конструкцией, где ножовочная рама закреплена на одном мощном шарнире. Такая компоновка позволяет легко поднимать и опускать режущий узел, что удобно при частой смене заготовок разного диаметра. Такие машины занимают меньше места в цехе и отлично подходят для небольших мастерских или ремонтных участков.

Шарнирный узел выполняют из закаленной стали и снабжают игольчатыми подшипниками для обеспечения плавного хода без люфтов. Консольная схема позволяет быстро выполнять резы под углом, так как рама легко поворачивается относительно массивного основания. Простота доступа к рабочему пространству облегчает процесс уборки стружки и обслуживания тисков.

Несмотря на визуальную легкость, консольные станки обладают высокой жесткостью благодаря использованию литых элементов и мощных пружинных компенсаторов. Пружины уравновешивают вес рамы, что позволяет оператору без лишних усилий управлять процессом опускания инструмента. В более мощных моделях устанавливают гидравлический демпфер, который контролирует скорость падения пилы под собственной массой. Консольная конструкция менее чувствительна к неровностям пола, так как основная нагрузка распределяется в зоне опорного шарнира.
