Резка ножовочно-отрезным станком

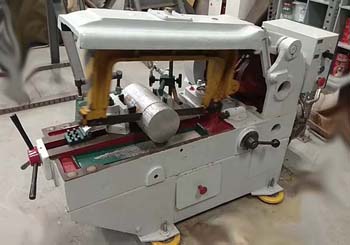

Ножовочные станки успешно справляются с массивными деталями, диаметр которых достигает 500 мм. Такая возможность существует благодаря большой высоте хода пильной рамы и значительной длине используемого полотна. Когда металл имеет квадратное сечение, сторона заготовки может составлять 400 мм или чуть больше.

Тяжелые промышленные установки позволяют резать еще более крупные блоки, хотя скорость процесса заметно падает при увеличении площади контакта инструмента с поверхностью. Крупные сечения требуют надежной фиксации в тисках, чтобы в начале цикла полотно не вибрировало и не совершало лишних движений. Если длина проката выходит за границы рабочего стола, используют дополнительные роликовые опоры или длинные приемные стеллажи.

Для тонкостенных изделий или небольших прутков оборудование тоже подходит, но в этом случае подбирают полотна с мелким шагом зубьев. Минимальный рекомендуемый диаметр сплошного круга обычно составляет 10 мм, потому что более тонкие заготовки могут деформироваться под сильным давлением тяжелой рамы. Когда толщина материала меняется, в настройках станка корректируют усилие прижима и частоту возвратно-поступательных движений.

Точность резки на таком оборудовании составляет около 0,5 мм, что считается хорошим показателем для черновой и получистовой обработки. На этот параметр сильно влияют состояние пильного полотна и степень его натяжения внутри рамы. Когда полотно натянуто слабо, оно начинает изгибаться в процессе пропила и создает небольшую кривизну поверхности. Если заготовка имеет сложную форму, отклонение может увеличиться до 1 мм.

Для достижения максимальной точности выбирают режим работы, когда скорость подачи соответствует твердости конкретной марки стали. При правильной настройке всех узлов станка торцы деталей получаются ровными и не требуют долгого выравнивания перед сваркой или сборкой.

Важную роль в обеспечении точности играет отсутствие люфтов в направляющих, по которым двигается пильный узел. Когда механизмы изнашиваются, зазоры увеличиваются и инструмент начинает отклоняться от заданной траектории. При обработке длинного проката точность также зависит от правильного расположения заготовки относительно тисков.

Механическая ножовка позволяет работать с твердыми материалами, но для этого применяют специальные полотна из быстрорежущей стали или с твердосплавными напайками. Когда обрабатывают закаленные заготовки, скорость движения рамы снижают до минимума, чтобы избежать перегрева и быстрого затупления зубьев.

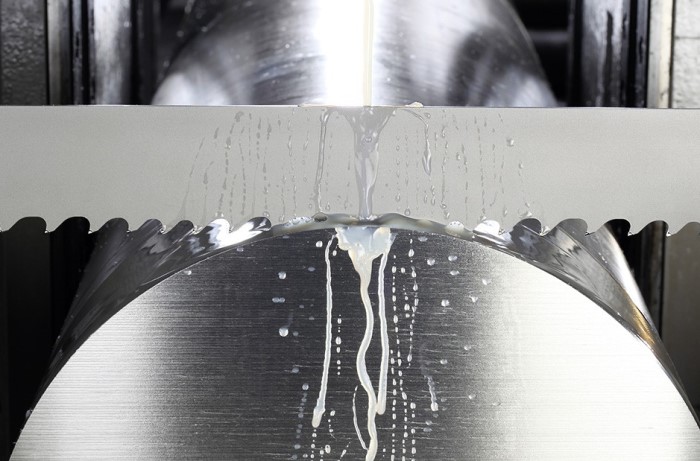

Если твердость металла превышает 45 HRC, процесс идет медленно и требует постоянного контроля. Обычные полотна в таких условиях ломаются или полностью теряют свои режущие свойства за несколько минут работы. Для повышения эффективности в зону реза подают смазочно-охлаждающую жидкость в большом объеме, которая отводит тепло и вымывает мелкую стружку из узкого канала.

Твердые сплавы создают высокую нагрузку на привод станка, поэтому двигатель должен иметь достаточный запас мощности. При резке инструментальных или нержавеющих сталей часто выбирают полотна с переменным шагом зубьев, который снижает уровень вибрации и шума. Когда зуб врезается в твердую поверхность, возникает сильное трение, из-за чего металл может локально нагреваться до высоких температур. Чтобы сохранить структуру сплава и не допустить появления микротрещин, процесс ведут без резких скачков давления.

Главный плюс в отсутствии сильного термического воздействия на металл, так как полотно не вращается с огромной скоростью. Когда применяют абразивный диск, в зоне реза температура часто превышает +800℃, что приводит к закалке краев и изменению их химического состава.

Ножовочный станок работает в холодном режиме, поэтому края заготовки сохраняют свою исходную пластичность и легко обрабатываются на других станках. При таком методе не образуется поток искр и вредной мелкодисперсной пыли, которая загрязняет воздух в рабочем помещении. Это делает процесс более безопасным и позволяет отказаться от установки мощных систем вытяжной вентиляции непосредственно у станка.

Ширина пропила при использовании полотна обычно меньше, чем при работе толстым абразивным кругом. Когда режут дорогостоящие сплавы или цветные металлы, этот фактор помогает существенно экономить материал при массовом производстве. Ножовочное полотно крайне редко разрушается на мелкие осколки, в то время как разрыв диска на высоких оборотах представляет серьезную опасность.

Поверхность металла после ножовочного станка имеет характерную шероховатость, которую оценивают в пределах Ra 6,3-12,5 мкм. Когда полотно новое и острое, на торце видны только тонкие параллельные полосы от движения зубьев. Если инструмент уже затупился, могут появиться более глубокие борозды или небольшие наплывы металла по краям реза. Чистота сильно зависит от скорости подачи: при быстром проходе рамы поверхность получается грубее.

Если требуется высокая гладкость, оператор устанавливает минимальную подачу и использует СОЖ для снижения трения. В большинстве случаев полученный срез подходит для последующей сварки без дополнительной шлифовки.

При резке мягких металлов, таких как алюминий, чистота поверхности может быть выше из-за отсутствия выкрашивания материала. Когда обрабатывают чугун или хрупкие сплавы, на выходе полотна иногда образуются небольшие сколы, которые легко убирают обычным напильником. Внутренняя структура металла остается нетронутой, поэтому на поверхности нет микротрещин от перегрева.

Температура в месте контакта зубьев с металлом редко поднимается выше +150℃, что выгодно отличает этот метод от лазерной или плазменной резки. Когда рама совершает обратный ход, полотно на короткое время выходит из зацепления и успевает немного остыть.

Если станок оснащен системой подачи жидкости, температура заготовки в зоне пропила остается близкой к комнатной. Это исключает появление зон термического влияния, в которых металл становится хрупким или теряет свои антикоррозийные свойства. Когда деталь вынимают из тисков сразу после окончания цикла, ее можно брать руками без риска получить ожог.

Отсутствие сильного нагрева позволяет работать с материалами, которые чувствительны к перепадам температур и склонны к короблению. Когда режут тонкие профили или полосы, они не изгибаются и сохраняют свою идеальную геометрическую форму. Если сравнивать с дисковыми пилами, где трение намного выше, ножовочный станок обеспечивает самый щадящий температурный режим.

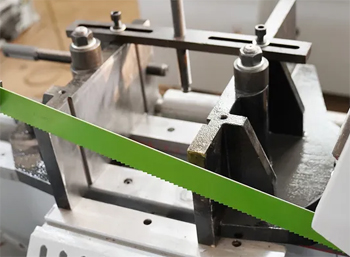

Выбор шага зубьев важен для скорости и аккуратности выполнения операции. Когда режут толстостенный прокат или цельные болванки, выбирают крупные зубья, которые эффективно выводят стружку из глубокого канала. Если использовать мелкий зуб на массивной заготовке, впадины между ними быстро забьются опилками и полотно начнет скользить без резания.

Для тонкостенных труб и профилей, наоборот, подходят только мелкие зубья, чтобы в металле одновременно находилось не менее трех режущих элементов. В противном случае полотно будет цепляться за края и может сломаться или погнуть тонкую стенку детали.

Правильное соотношение количества зубьев на дюйм длины полотна позволяет избежать сильных вибраций и рывков при работе. Когда шаг подобран верно, станок работает ровно, а звук процесса остается монотонным и без резких ударов. Твердые металлы требуют более частого расположения зубьев, чтобы нагрузка на каждый из них была распределена равномерно.

Увод полотна чаще происходит из-за его неправильного или недостаточного натяжения в пильной раме. Когда металл оказывает сопротивление, слабо натянутый инструмент начинает выгибаться дугой и уходит от вертикальной линии. Если зубья на одной стороне полотна затупились сильнее, чем на другой, возникает неравномерное распределение усилий резания. Инструмент стремится в сторону меньшего сопротивления, что приводит к браку заготовки и невозможности ее дальнейшего использования.

Еще одной причиной может быть износ направляющих блоков, которые должны удерживать полотно в строго заданном положении на протяжении всего хода. Качество самого полотна и его геометрия тоже играют важную роль в сохранении прямолинейности реза. Когда выбирают дешевые расходные материалы, они могут иметь внутренние дефекты или неравномерную разводку зубьев с самого начала. Если заготовка имеет внутренние пустоты или твердые включения, полотно может отклониться при встрече с таким препятствием.

Для устранения проблемы проверяют состояние всех узлов станка и заменяют изношенный инструмент новым.

Для качественной резки прокат должен быть максимально ровным, чтобы его можно было надежно закрепить в тисках станка. Когда балка или труба имеет сильный изгиб, при зажиме возникают внутренние напряжения, которые могут привести к заклиниванию полотна.

Если деталь неплотно прилегает к опорным поверхностям, в процессе работы возникают сильные вибрации и шум. Это негативно сказывается на ресурсе инструмента и может вызвать поломку зубьев или разрыв самого полотна. Перед установкой на станок длинные хлысты проверяют на наличие резких перегибов или скручивания вдоль оси.

Сильная коррозия или толстый слой грязи на поверхности металла тоже мешают качественной обработке на ножовочном станке. Когда полотно сталкивается с твердой окалиной или камнями, оно тупится гораздо быстрее и начинает перегреваться. Заготовки желательно предварительно очистить металлической щеткой в местах контакта с тисками и в зоне будущего реза. Если кривизна проката превышает допустимые нормы по ГОСТу, его сначала правят на специальных прессах или роликовых машинах.

Зажимное устройство оборудования имеет определенную ширину губок, поэтому минимальный размер готового изделия всегда привязывают к техническим параметрам тисков. Когда нужно изготовить короткую шайбу или тонкое кольцо, остаток материала должен обеспечивать надежную фиксацию между прижимными плоскостями.

Обычно минимальный вылет заготовки составляет около 10-15 мм, потому что полотно проходит на строго определенном расстоянии от края стальной опоры. Если деталь оказывается слишком короткой, ее может вырвать из зажима под воздействием мощного возвратно-поступательного движения тяжелой пильной рамы. Для работы с короткими фрагментами часто применяют специальные ступенчатые подкладки, которые помогают выровнять положение металла и создать стабильное усилие по всей площади контакта.

Если требуется нарезать большое количество мелких элементов, выбирают оборудование с узкими губками тисков или используют метод пакетной обработки с применением вспомогательной оснастки. Такой подход позволяет минимизировать количество неиспользуемых отходов, а также повышает общую рентабельность производства.

Обработка трубных заготовок на ножовочном станке требует особого внимания к усилию прижима, чтобы не произошла деформация тонких стенок. Когда зажимают круглую трубу в стандартных тисках, давление распределяется неравномерно, что может привести к смятию профиля или появлению вмятин.

Для предотвращения таких повреждений используют специальные V-образные накладки или деревянные вкладыши, которые повторяют контур изделия. Режим резки для труб выбирают более скоростной, но с меньшим давлением рамы, потому что площадь контакта полотна с металлом постоянно меняется. Когда зубья проходят через верхнюю стенку, сопротивление невелико, но при входе в боковые стороны нагрузка на инструмент резко возрастает.

При работе с полыми профилями стружка легко выпадает внутрь трубы, поэтому риск заклинивания полотна в канале пропила минимален. Но нужно следить за тем, чтобы охлаждающая жидкость попадала именно в зону контакта, а не просто стекала по окружности металла.
