Электроэрозионная обработка металла

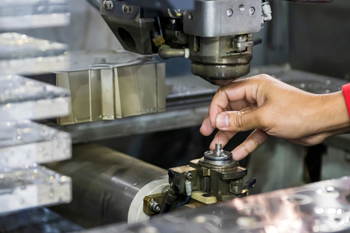

Электроэрозионная обработка на проволочно-вырезных станках с ЧПУ - один из самых точных методов в современной металлообработке. Технология позволяет стабильно достигать точности позиционирования и размеров в пределах 2-5 микрон. Такая прецизионность обусловлена отсутствием механического контакта между инструментом и деталью, что исключает отжатие режущей кромки и деформацию заготовки под действием сил резания.

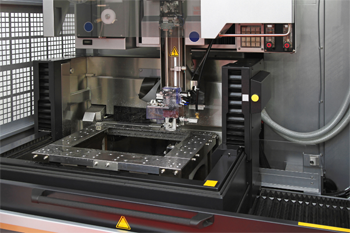

Станки оснащены оптическими линейками с высоким разрешением, которые контролируют перемещение осей в реальном времени. Для достижения максимальной точности обработка проводится в несколько проходов: сначала черновой рез для удаления основной массы металла, а затем серия чистовых проходов на малых режимах для доведения геометрии и чистоты поверхности. Это позволяет изготавливать детали по пятому и шестому квалитетам точности, что необходимо для калибров, высокоточных шестерен и элементов аэрокосмической техники.

В отличие от механического фрезерования или сверления, где инструмент должен быть значительно тверже заготовки, электроэрозия основана на тепловом разрушении металла под действием электрических разрядов.

Процесс происходит на атомном уровне: искра расплавляет и испаряет микроскопический объем вещества независимо от его механических характеристик. Это позволяет с одинаковой эффективностью обрабатывать как сырую сталь, так и сверхтвердые материалы: закаленные инструментальные сплавы твердостью более шестидесяти единиц по Роквеллу, вольфрамокобальтовые твердые сплавы и титан. Единственное обязательное требование к материалу - его электропроводность.

Для заказчика это означает возможность проектировать детали из самых износостойких сплавов, которые практически невозможно обработать традиционным резцом, сохраняя при этом идеальную повторяемость размеров и сложную геометрию изделия.

Эти две технологии решают разные геометрические задачи в рамках электроэрозионного процесса.

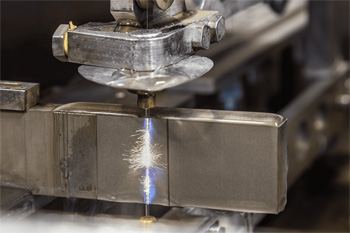

Проволочно-вырезные станки используют тонкую латунную или медную проволоку в качестве бесконечной ленточной пилы. Проволока перематывается с катушки на катушку, прорезая заготовку насквозь по заданному контуру. Этот метод идеален для изготовления вырубных штампов, матриц и деталей сложного профиля с вертикальными стенками.

Копировально-прошивочные станки используют объемный электрод, форма которого является зеркальным отображением будущей полости. Электрод постепенно погружается в заготовку, выжигая в ней глухие углубления, пазы, пресс-формы или сложный внутренний рельеф. Прошивка незаменима там, где невозможно выполнить сквозной рез. Например, при создании глубоких полостей в монолитных блоках или при извлечении сломанного инструмента из дорогостоящих деталей без повреждения резьбы.

Проволочно-вырезной станок работает по принципу замкнутого контура. Чтобы начать обработку внутреннего окна или сложного паза внутри сплошной плиты, необходимо продеть проволоку сквозь металл. Для этого в заготовке заранее выполняют технологическое отверстие.

На современных производствах для этих целей применяют специализированные электроэрозионные супердрели. Эти устройства способны прожигать тонкие отверстия диаметром от трех десятых миллиметра в закаленной стали на большую глубину за считанные секунды. Наличие стартового отверстия позволяет станку автоматически заправить проволоку и начать автономную работу по заданной программе.

Если контур начинается с края заготовки, предварительное сверление не требуется, но для обеспечения высокой точности и стабильности процесса вход в деталь через отверстие считается технологическим стандартом в профессиональной металлообработке.

Поверхность после электроэрозионной обработки имеет специфическую матовую фактуру, состоящую из множества микроскопических лунок от электрических разрядов. В отличие от следов резца при фрезеровании эта поверхность является ненаправленной, что благоприятно сказывается на удержании смазки в узлах трения. Но при высокоэнергетических режимах на ней образуется так называемый измененный слой. Это тонкая корка металла, который расплавился, но не успел вымыться диэлектриком и застыл снова. Такой слой отличается повышенной твердостью и хрупкостью, в нем могут присутствовать микротрещины.

Для ответственных деталей, работающих в условиях циклической усталости, технологи назначают финишные проходы на сверхмалых токах. Это позволяет практически полностью удалить дефектный слой и достичь шероховатости Ra 0,4 микрона, обеспечивая высокую долговечность и чистоту поверхности изделия.

Традиционная технология изготовления точных деталей часто включает черновую обработку, закалку и последующее шлифование для устранения поводки металла. Электроэрозия позволяет кардинально изменить этот цикл: деталь сначала проходит термическую обработку, а затем вырезается в окончательный размер на станке.

Поскольку в процессе эрозии отсутствуют механические усилия и массивы нагрева, полностью исключается риск деформации или коробления готового изделия. Это гарантирует, что все геометрические параметры, соосность отверстий и плоскостность будут идеально сохранены в твердом материале.

Заказчик получает деталь с максимально высокими физико-механическими свойствами без внутренних напряжений, которые могли бы возникнуть при традиционном абразивном шлифовании. Это особенно важно для тонкостенных деталей сложной формы и прецизионных матриц штамповочного оборудования.

Современные проволочно-вырезные станки оснащены независимым перемещением верхней и нижней направляющих проволоки. Это позволяет наклонять инструмент под углом до 30 или даже 45 градусов относительно вертикали.

В процессе движения по контуру система управления синхронно смещает направляющие, формируя сложные конические или наклонные поверхности. С помощью этой функции можно изготавливать матрицы с заданным углом литейного уклона, вырубные пуансоны с поднутрениями или детали с переменным профилем верхнего и нижнего сечений. Например, вырезать деталь, основание которой имеет квадратную форму, а верхняя плоскость - круглую.

Такая гибкость формообразования недоступна для большинства других видов мехобработки и позволяет инженерам реализовывать уникальные конструктивные решения для инструментальной оснастки и сложных гидравлических компонентов.

В процессе электроэрозии зона обработки полностью погружена в диэлектрическую среду или интенсивно промывается ею. Для проволочной резки обычно используется деионизированная вода, а для прошивки - специальные углеводородные масла.

Жидкость выполняет три важнейшие задачи. Во-первых, она концентрирует энергию разряда в узком канале, предотвращая хаотичное искрение. Во-вторых, диэлектрик служит эффективным хладагентом, мгновенно отводя тепло от зоны плавления и защищая деталь от перегрева. В-третьих, поток жидкости под давлением принудительно вымывает продукты эрозии - микроскопические шарики застывшего металла - из рабочего зазора.

Если жидкость загрязнена или имеет неправильную проводимость, процесс становится нестабильным, падает скорость обработки и ухудшается качество поверхности. Профессиональное оборудование оснащено многоступенчатыми системами фильтрации и деионизации для поддержания идеальных параметров среды.

Выбор материала для изготовления объемного электрода-инструмента определяется требованиями к производительности и износостойкости. Чаще всего применяют электротехническую медь и специальные марки графита.

Медь обеспечивает высокую чистоту поверхности и точность. Она незаменима при изготовлении мелких деталей с острыми кромками, но склонна к значительной эрозии самого инструмента, что требует изготовления нескольких электродов для черновой и чистовой стадий.

Графит обладает превосходной термостойкостью и гораздо меньшим износом при работе на высоких токах, что позволяет удалять большие объемы металла за короткое время. Кроме того, графитовые электроды легче обрабатываются на фрезерных станках.

Опытный технолог подбирает материал исходя из серийности заказа и сложности рельефа: для уникальных пресс-форм часто выбирают графит, а для прецизионных контактов и мелких пазов - медь или ее сплавы с вольфрамом.

Низкая скорость электроэрозии по сравнению с фрезерованием обусловлена самой физикой процесса: металл удаляется порциями по несколько микрограммов за один импульс. Скорость напрямую ограничена частотой разрядов и эффективностью удаления шлама из зазора.

Попытка чрезмерно повысить ток ведет к возникновению дуговых разрядов, которые могут испортить деталь. Тем не менее современные системы ЧПУ значительно повысили производительность за счет интеллектуального управления параметрами импульса. Система в реальном времени анализирует состояние в зазоре и мгновенно корректирует подачу, предотвращая короткие замыкания. Применение прокачки диэлектрика через внутренние каналы инструмента также позволяет ускорить процесс в несколько раз.

Медленный темп окупается возможностью работать без надзора оператора в круглосуточном режиме и получать результаты, недоступные для скоростных механических методов.

Для успешной и точной обработки заготовка должна обладать однородной микроструктурой и быть свободной от внутренних дефектов. Наличие в литом металле газовых раковин, крупных неметаллических включений или зон ликвации может привести к прерыванию процесса искрообразования и обрыву проволоки.

Также крайне важно обеспечить надежный электрический контакт заготовки со столом станка. Поверхность в местах крепления должна быть очищена от окалины, ржавчины и лакокрасочных покрытий. Для высокоточных работ рекомендуется предварительно шлифовать базу заготовки. Если деталь имеет значительные внутренние напряжения после грубой ковки, в процессе резки ее может повести, что исказит итоговый размер.

Тщательная подготовка материала и использование качественного проката позволяют реализовать все преимущества метода и гарантируют выполнение заказа в строгом соответствии с допусками чертежа.

Функция автоматической заправки проволоки - ключевой элемент для организации безлюдного производства. В процессе резки многоконтурных деталей проволока должна обрезаться после завершения одного окна и заправляться в следующее стартовое отверстие. Без этой системы станок требует постоянного присутствия оператора для выполнения ручных действий.

Современные системы заправки используют водяную струю для центрирования конца проволоки, что позволяет успешно попадать в отверстия диаметром менее полумиллиметра даже при наличии наклона. Это дает возможность станку работать всю ночь или выходные дни без участия человека.

Для заказчика наличие оборудования с такой опцией означает существенное сокращение сроков выполнения заказа и снижение цены за счет высокой операционной эффективности предприятия.
