Электроэрозионная резка

Метод базируется на направленном воздействии кратковременных электрических импульсов, которые возникают в узком промежутке между проволокой и поверхностью заготовки. Генератор станка создает искровые разряды, когда ток проходит через слой диэлектрической жидкости и достигает материала. В точке контакта температура мгновенно возрастает до +10000℃ или +12000℃, что вызывает локальное расплавление и частичное испарение сплава.

Канал разряда имеет микроскопический диаметр, поэтому энергия концентрируется на крайне ограниченном участке. В результате на металле появляются крошечные лунки, а продукты разрушения в виде мелкого шлама уносит поток рабочей среды. ЧПУ контролирует стабильность зазора и предотвращает переход искры в стабильную дугу, которая могла бы прожечь деталь.

Проволока в данном цикле выполняет роль электрода-инструмента и постоянно обновляется в зоне реза за счет механизма перемотки. Разрушение протекает на молекулярном уровне, поэтому механическая прочность и твердость заготовки не имеют значения для успеха операции. Световой или плазменный факел здесь отсутствует, так как процесс полностью протекает под слоем жидкости. Диэлектрик сжимает канал разряда и повышает плотность тепловой энергии в пятне контакта. Такая тактика позволяет вырезать контуры любой сложности с сохранением проектной чистоты кромок.

Дистиллят обеспечивает максимально эффективное охлаждение зоны контакта и обладает низкой вязкостью для быстрого проникновения в узкий канал реза. Жидкость постоянно циркулирует через рабочую зону под давлением, чтобы моментально вымывать частицы расплавленного металла из глубоких пазов. Вода имеет высокую диэлектрическую прочность, которая необходима для точного формирования искрового разряда между проволокой и деталью.

Эта среда абсолютно прозрачна, что позволяет визуально контролировать ход процесса и состояние инструмента. После обработки в дистиллированной воде заготовки не требуют сложной очистки от липких масляных пятен и жировой пленки. Экологическая безопасность воды упрощает её утилизацию и снижает затраты на содержание очистных сооружений цеха.

Применение масляных сред или керосина характерно только для специфических задач, когда на металле нужно получить зеркальный блеск. Но масло имеет более высокую стоимость и требует установки мощных систем пожаротушения внутри станка ЧПУ. Вода же полностью исключает риск воспламенения паров металла при работе на максимальных режимах мощности.

Латунную оснастку выбирают для прецизионных станков с однократной перемоткой, где проволока проходит через зону реза лишь один раз и затем уходит в утиль. Латунь обладает великолепной электрической проводимостью и позволяет работать на высоких частотах импульсов для получения минимальной шероховатости. Этот материал мягко ложится в направляющие головки и обеспечивает стабильность траектории при выполнении мелких радиусов.

Проволока из латуни часто имеет специальное покрытие из цинка, которое ускоряет процесс испарения металла и повышает скорость резки. Использование новой нити на каждом сантиметре пути гарантирует отсутствие накопленной погрешности из-за износа инструмента. Метод идеально подходит для изготовления ответственных пресс-форм и штампов со строгими допусками.

Молибденовая проволока характерна для оборудования многократного использования, в котором один отрезок длиной несколько сотен метров наматывают на реверсивный барабан. Молибден отличается колоссальной прочностью на разрыв и выдерживает экстремальный нагрев без потери натяжения. Инструмент в такой системе совершает возвратно-поступательные движения до момента своего естественного истончения или обрыва.

Экономическая выгода здесь выше из-за низкого расхода дорогостоящего металла, но точность контура может незначительно снижаться по мере износа нити. Молибден лучше справляется с резкой массивных заготовок высотой до 400 мм, так как он менее склонен к вибрациям в глубоком канале.

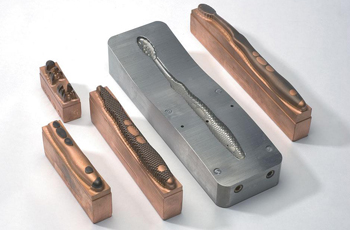

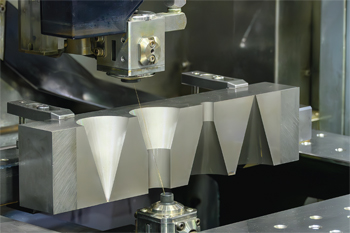

Пространственная обработка на электроэрозионных комплексах возможна благодаря наличию четырех или пяти независимых осей перемещения направляющих. Верхняя и нижняя головки станка могут смещаться друг относительно друга в горизонтальной плоскости по командам программы ЧПУ. Проволока при этом натягивается между ними под заданным углом к вертикальной оси детали, сохраняя прямолинейность.

Электроника рассчитывает траекторию каждой направляющей так, чтобы инструмент обходил заготовку по сложной конусной или пирамидальной форме. Эта технология незаменима при изготовлении матриц с технологическим уклоном или деталей со сложной пространственной геометрией. Точность угла выдерживают с погрешностью до сотых долей градуса на всей протяженности шва.

В процессе наклонной резки система автоматизации постоянно корректирует длину вылета проволоки для сохранения стабильного натяжения. Программное обеспечение моделирует процесс в трехмерном пространстве, исключая риск столкновения головок с краями заготовки или элементами стола. Настройка параметров промывки обеспечивает качественное удаление шлама из наклонного канала, где гравитация действует иначе.

Традиционная механическая обработка требует использования режущего инструмента, твердость которого должна значительно превышать твердость заготовки. При работе с закаленными сталями выше 60 HRC фрезы быстро тупятся и ломаются, что ведет к росту брака и затрат на оснастку.

Электроэрозионный метод полностью исключает проблемы, так как процесс базируется на электрическом разрушении структуры металла. Проволока не испытывает механического сопротивления и плавно проходит сквозь материал любой твердости без вибраций. Это позволяет выполнять раскрой деталей на финальном этапе производства, когда заготовка уже прошла термическую обработку и приобрела окончательную форму. Отсутствие ударных нагрузок предотвращает появление трещин и сколов на хрупких инструментальных сплавах.

Не менее важно сохранение идеальной геометрии без риска коробления металла в печи после обработки. При фрезеровании вязких сталей часто возникают внутренние напряжения и наклеп, которые искажают размеры изделия. Электроэрозия воздействует на материал локально и кратковременно, поэтому основная масса детали остается холодной и сохраняет стабильность.

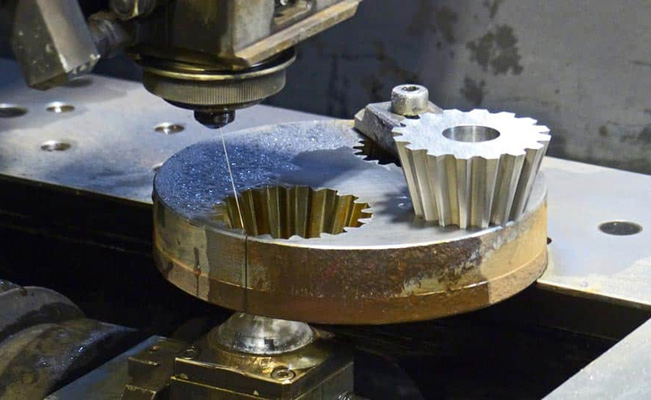

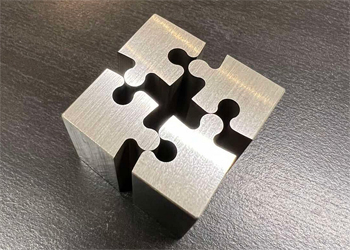

Световой или механический инструмент не может обеспечить получение столь узких и глубоких пазов, которые легко делает проволока. Программное управление ЧПУ гарантирует получение острых внутренних углов с радиусом закругления всего 0.05 мм.

Многопроходная стратегия обработки позволяет совместить высокую производительность на начальном этапе и ювелирную точность на финише. Первый проход называют черновым, в ходе которого на проволоку подают импульсы максимальной мощности для быстрого разделения металла. На этой стадии станок удаляет основную массу материала по заданному контуру с небольшим припуском.

Поверхность после грубого реза имеет выраженную шероховатость и тонкий слой измененной структуры, который называют белым слоем. ЧПУ направляет головку по траектории с высокой скоростью, обеспечивая эффективный прокол и формирование канала проплавления. Массивные блоки требуют обязательного выполнения этой фазы для снятия основных напряжений внутри листа.

Второй и последующие проходы служат для чистовой калибровки размеров и удаления следов термического воздействия. Система ЧПУ снижает силу тока и увеличивает частоту разрядов, превращая искру в мягкий инструмент для полировки. Проволока проходит вдоль кромки, снимая лишь несколько микрон металла и выравнивая все микронеровности. На финальных этапах шероховатость достигает значений Ra 0.1-0.4, что придает торцам детали зеркальный или бархатистый блеск.

Стабильное натяжение электрода-инструмента обеспечивает прямолинейность стенок канала и исключает возникновение эффекта «бочки» или вогнутости на торцах. Механизм включает систему тормозных роликов и прецизионных датчиков, которые удерживают проволоку в жестком состоянии под контролем ЧПУ.

Если нить будет натянута слишком слабо, она начнет отклоняться под действием гидродинамических сил диэлектрика и давления газов в зоне разряда. Это приведет к искажению геометрии отверстий и появлению неровностей в центральной части толстой заготовки. Автоматика станка мгновенно корректирует усилие натяжения в зависимости от скорости перемотки и диаметра используемой нити. Точная настройка этого узла гарантирует перпендикулярность кромок на деталях высотой до 400 мм.

Еще одна задача узла натяжения — предотвращение случайных обрывов проволоки при возникновении коротких замыканий или попадании шлама. Электроника ЧПУ отслеживает нагрузку на двигатели барабана и плавно меняет темп подачи в критических точках траектории. Современные станки оснащают системами автоматической заправки, которые восстанавливают целостность инструмента в месте обрыва без участия персонала.

Для начала процесса электроэрозии внутри металлической плиты проволоку необходимо продеть сквозь структуру материала. Стартовое отверстие служит технологическим проемом, который позволяет заправить нить и подать на неё электрический потенциал без повреждения внешнего периметра заготовки.

Этот канал подготавливают заранее на сверлильных станках или специализированных электроэрозионных установках, которые называют супердрелями. Точка входа в чертеже располагается в зоне будущего отхода, чтобы след от прожига не испортил финишную поверхность детали. После фиксации проволоки в зажимах ЧПУ старт перемещения головки происходит плавно по касательной траектории к основному контуру рисунка.

Диаметр подготовительного отверстия обычно составляет 0.5-2.0 мм в зависимости от габаритов будущего выреза и толщины проката. Качественная центровка этого канала относительно осей станка обеспечивает точность входа инструмента в программу раскроя. Если деталь имеет множество внутренних окон, для каждого из них сверлят отдельное отверстие. Современные автоматизированные комплексы ЧПУ самостоятельно перемещают головку к очередной точке входа и выполняют заправку проволоки в автоматическом режиме.

Алюминиевый прокат отлично поддается проволочной обработке благодаря своей высокой электрической проводимости и стабильному поведению в диэлектрической среде. При раскрое алюминия на станках ЧПУ достигается высокая скорость проходки, так как этот металл имеет относительно низкую температуру плавления. Но мягкость сплава требует точной настройки параметров промывки для исключения налипания частиц шлама на поверхность направляющих роликов.

В процессе резки в дистиллированной воде на кромках не образуется твердая оксидная пленка, что сохраняет исходный блеск материала. Электроэрозия позволяет вырезать в алюминии детали с очень тонкими стенками и острыми углами, которые могли бы деформироваться при фрезеровании.

Важно учитывать, что при высоких токах на поверхности алюминия может возникать эффект электролиза, который приводит к небольшому потемнению торцов. Чтобы избежать дефекта, используют специальные антикоррозийные добавки в диэлектрик или переключают генератор на импульсы переменной полярности. Отсутствие механического давления инструмента гарантирует сохранение идеальной плоскостности тонких алюминиевых листов.

В процессе работы между проволокой и металлом могут скапливаться частицы шлама, которые создают прямой электрический контакт и нарушают режим искрообразования. Система ЧПУ постоянно мониторит сопротивление в зазоре и мгновенно фиксирует падение напряжения ниже критического уровня.

При обнаружении угрозы замыкания автоматика дает команду на немедленный откат режущей головки назад по траектории на несколько миллиметров. В этот момент давление промывочной жидкости увеличивается для эффективной очистки канала от накопившейся грязи. Когда датчики подтверждают восстановление диэлектрической прочности среды, станок плавно возобновляет движение вперед с исходной точки.

Такая интеллектуальная защита полностью исключает риск приваривания проволоки к детали и предотвращает появление глубоких прожогов на поверхности торца. Программное обеспечение фильтрует ложные сигналы от случайных искр и поддерживает стабильный энергетический баланс на протяжении всего цикла резки. ЧПУ также регулирует силу импульсов в зависимости от площади контакта, что особенно важно при входе и выходе из массивных участков заготовки.

Многократное прохождение проволоки вдоль контура на минимальных режимах мощности позволяет достичь качества поверхности, сопоставимого с зеркальной полировкой. На финальных этапах обработки параметры Ra могут составлять от 0.16 мкм до 0.4 мкм в зависимости от марки стали и типа диэлектрика.

Поверхность излома после электроэрозии приобретает уникальную микроструктуру из миллионов крошечных лунок, которые неразличимы без микроскопа. Такая фактура идеально подходит для пар трения и высоконагруженных узлов, так как она отлично удерживает масляную пленку и снижает коэффициент износа. Чистовая отделка полностью удаляет следы черновых проходов и исправляет малейшие отклонения геометрии контура.

Достижение минимальной шероховатости требует использования качественной проволоки с равномерным цинковым покрытием и идеальной чистоты дистиллированной воды. Система ЧПУ точно дозирует энергию каждого импульса, чтобы глубина термического воздействия не превышала долей микрона. Этот метод не создает на поверхности детали направленных рисок и царапин, которые характерны для абразивного шлифования.

Стабильный тепловой режим рабочей жидкости — обязательное условие для обеспечения прецизионной точности геометрических размеров. Электрические разряды выделяют значительный объем тепла, который поглощается диэлектриком и передается станине станка и самой заготовке. Если температура воды начнет колебаться, металл подвергнется тепловому расширению, что вызовет дрейф координат и искажение контура детали на несколько микрон.

Современные комплексы ЧПУ оснащают мощными холодильными установками, которые поддерживают температуру среды с точностью до 0.5℃. Постоянство тепловых параметров гарантирует повторяемость результатов при выполнении длинных программ, которые могут длиться несколько десятков часов.

Контроль нагрева также важен для сохранения химических свойств и вязкости дистиллированной воды или масла. При перегреве диэлектрика снижается эффективность гашения искры, что ведет к нестабильности дуги и ухудшению качества поверхности шва. Система охлаждения защищает электронные датчики и направляющие головки от термического износа и деформации. Электроника станка постоянно отслеживает показания термометров и блокирует запуск резки до момента выхода системы на заданный рабочий режим.

Да, возможности четырехкоординатных электроэрозионных станков позволяют создавать сложные объемные формы с разным профилем на верхней и нижней плоскостях заготовки. Проволока в процессе движения может наклоняться и одновременно смещаться по осям U и V, формируя плавные переходы между окружностью и квадратом или другими фигурами.

Система ЧПУ рассчитывает траекторию так, чтобы инструмент описывал уникальный контур на каждом уровне высоты металлической плиты. Технология востребована при производстве экструзионных головок, элементов турбин и сложных лопаток вентиляторов. Точность воспроизведения 3D-геометрии составляет сотые доли миллиметра, что недостижимо для простых механических способов раскроя.

Программное обеспечение моделирует процесс пространственной резки с учетом изгиба проволоки под действием натяжения и давления воды, это позволяет компенсировать малейшие отклонения и гарантировать идеальную гладкость переходов без ступенек и задиров. Использование наклонной резки исключает необходимость ручного фрезерования фасонных поверхностей и существенно сокращает производственный цикл.
