Правильно-отрезные станки

Вращающаяся рамка - основной элемент станка, который отвечает за устранение кривизны проволоки из бухты. Внутри этого цилиндрического корпуса устанавливают несколько правильных фильер или роликов, которые расположены под углом к оси движения материала. Когда двигатель приводит ротор во вращение, проволока проходит через него и подвергается многократному изгибу в разных плоскостях.

Такая технология позволяет снять внутренние напряжения в металле и добиться идеальной прямолинейности прутка на выходе. Интенсивность воздействия на заготовку регулируют путем смещения фильер относительно центральной оси прохода. Это позволяет настраивать оборудование под разные марки стали и диаметры проката.

Скорость вращения рамки синхронизируют с темпом подачи проволоки через станок для исключения перегрева материала. Если ротор будет крутиться слишком быстро при медленном движении прутка, на поверхности металла могут появиться спиралевидные следы. Внутри корпуса устанавливают подшипники высокого класса точности, которые выдерживают огромные центробежные нагрузки. Для защиты персонала и снижения уровня шума роторный узел закрывают массивным откидным кожухом с блокировочными датчиками.

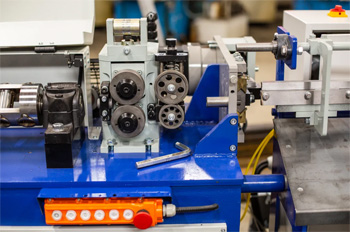

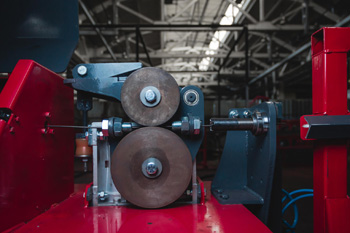

Ролики с гиперболическим профилем устанавливают в правильно-отрезных станках для обеспечения максимальной площади контакта с цилиндрической поверхностью проволоки. В отличие от плоских цилиндров такая вогнутая форма позволяет обхватывать пруток с разных сторон и более эффективно передавать усилие правки.

Когда материал проходит между парой таких роликов, он центрируется автоматически и не смещается в сторону под воздействием нагрузок. Это снижает риск заклинивания металла в подающем механизме и повышает общую надежность оборудования. Геометрия гиперболы рассчитывается таким образом, чтобы исключить чрезмерное давление на кромки, которое может привести к деформации сечения или повреждению защитного слоя.

Изготавливают подобные детали из инструментальных сталей с последующей закалкой до высокой твердости или применяют твердосплавные вставки. Подобный подход позволяет роликам выдерживать трение о твердую арматуру на протяжении сотен часов работы. Положение каждого валка можно менять с помощью винтовых пар для тонкой настройки линии правки под конкретную партию сырья. Если поверхность ролика изнашивается, его отправляют на перешлифовку или заменяют новым для сохранения паспортной точности станка.

Стационарный узел резки требует кратковременной остановки подачи проволоки в момент удара ножа. Когда заготовка достигает нужной длины, специальный механизм блокирует движение материала, после чего гидравлика или механика осуществляет разруб. Эта схема проще в реализации и обходится дешевле, но она ограничивает общую производительность линии из-за постоянных пауз.

Стационарные ножницы идеально подходят для работы с толстой арматурой, где требуется огромное усилие реза и высокая точность фиксации. Цикл остановки и пуска занимает доли секунды, но при большой скорости подачи это может приводить к образованию петли перед входом в станок.

Летучие ножницы позволяют резать проволоку без остановки ее движения по линии. Режущий блок установлен на подвижной каретке, которая ускоряется и движется синхронно с металлом в момент выполнения операции. Когда скорости выравниваются, ножи смыкаются и разделяют пруток, после чего каретка быстро возвращается в исходную точку. Такая технология исключает ударные нагрузки на подающие ролики и позволяет станку работать на максимальной скорости.

Бухтодержатель или разматыватель - массивная вращающаяся платформа с центральным сердечником для установки рулона проволоки. Устройство оснащают тормозной системой, которая предотвращает самопроизвольное вращение барабана по инерции при остановке станка. Если бухта продолжит крутиться, витки металла могут перехлестнуться и создать узел, который приведет к обрыву материала или поломке направляющих.

Многие модели снабжают компенсационным рычагом, который следит за натяжением полотна и плавно регулирует скорость размотки. Если станок начинает забирать проволоку быстрее, рычаг опускается и отпускает тормоз, обеспечивая равномерную подачу в зону правки.

Для работы с тяжелыми бухтами весом более 1 т используют приводные бухтодержатели с собственным электродвигателем. Автоматика синхронизирует обороты разматывателя с работой основного двигателя станка через частотный преобразователь. Это исключает возникновение рывков, которые негативно влияют на точность нарезки и ресурс подающих роликов. В верхней части узла устанавливают направляющие кольца, которые принудительно расправляют витки перед их входом в первый блок роликов.

Электронный энкодер выполняет функцию высокоточного датчика, который измеряет длину проходящей через станок проволоки. Устройство соединяют с измерительным колесом, которое плотно прижимается к поверхности прутка и вращается без проскальзывания.

Когда металл движется, энкодер генерирует электрические импульсы, количество которых строго соответствует пройденному расстоянию. Система управления обрабатывает эти сигналы и подает команду на блок резки точно в тот момент, когда заготовка достигла заданного параметра. Подобная технология позволяет получать отрезки с погрешностью не более 0.5 мм даже на высоких скоростях подачи.

Использование цифрового датчика избавляет от необходимости установки механических упоров, которые часто сбиваются при вибрации. Оператор вводит нужную длину в память контроллера, после чего станок может нарезать детали разного размера из одной бухты в автоматическом режиме. Энкодер защищают от попадания металлической пыли и брызг смазки герметичным корпусом.

Подающие ролики испытывают колоссальные нагрузки и постоянное трение при проталкивании стальной проволоки через узкие фильеры ротора. Чтобы продлить срок службы этих деталей, на их рабочую поверхность наносят слой карбида вольфрама или используют цельные вставки из твердого сплава.

Обычная сталь быстро истирается, из-за чего на поверхности валка появляется канавка, которая приводит к проскальзыванию материала. Твердосплавное покрытие сохраняет исходную геометрию профиля в десятки раз дольше, обеспечивая стабильное тяговое усилие. Это важно для поддержания точности нарезки, так как любая задержка подачи ведет к изменению длины готового прутка.

Высокая твердость материала также предотвращает налипание частиц металла и окалины на поверхность роликов. Если на валках образуются наросты, они начинают повреждать поверхность проволоки, оставляя на ней глубокие царапины и вмятины. Давление прижима роликов регулируют с помощью мощных пружин или пневмоцилиндров для обеспечения надежного сцепления без деформации сечения проволоки. Рифленая или насеченная поверхность твердосплавных вставок позволяет уверенно работать даже с замасленным или ржавым металлом.

Настройка усилия правки в станке осуществляется через изменение взаимного расположения правильных роликов или фильер внутри роторной рамки. Для тонкой проволоки выставляют минимальный прогиб, чтобы не допустить разрыва материала или появления чрезмерного наклепа. Когда переходят на работу с толстой арматурой, ролики смещают глубже к центральной оси для создания значительного знакопеременного изгиба.

Регулировку проводят с помощью винтовых механизмов с мелкой резьбой, которые позволяют ловить десятые доли миллиметра. Каждая модель оборудования имеет таблицу настроек, где указаны рекомендуемые положения органов для популярных типоразмеров проката.

В станках с ЧПУ процесс настройки может быть частично автоматизирован через использование сервоприводов для перемещения опорных блоков. Это сокращает время перехода с одного диаметра на другой и исключает ошибки, которые связаны с человеческим фактором. Для предотвращения перекосов важно следить за равномерностью распределения нагрузки между всеми элементами правильного блока. Слишком сильный прижим ведет к перегреву металла и быстрому износу подшипников ротора из-за возникновения дисбаланса.

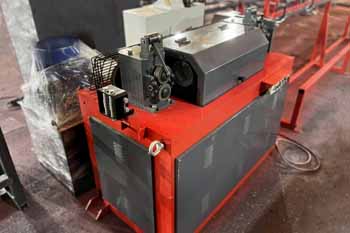

Арматура с рифленой поверхностью создает повышенную вибрацию при прохождении через правильно-отрезной станок. Выступы периодического профиля постоянно ударяют по правильным роликам, что требует повышенной жесткости всех узлов оборудования. Для работы с таким материалом используют усиленные подшипниковые узлы и станины с увеличенной толщиной стенок.

Подающие ролики должны иметь специальные канавки, которые соответствуют форме рифления для исключения проскальзывания и заминания выступов. Когда арматуру правят в роторном блоке, фильеры подвергаются интенсивному ударному износу, поэтому их изготавливают из сверхпрочных сплавов.

Скорость работы с периодическим профилем обычно ниже, чем при обработке гладкой проволоки, из-за риска возникновения резонанса. Система охлаждения должна работать более интенсивно, так как трение выступов о инструмент выделяет большое количество тепловой энергии. При нарезке арматуры ножи испытывают повышенные нагрузки, поэтому их кромки делают более массивными и устойчивыми к сколам. Важно правильно настроить зазор в блоке резки, чтобы получить чистый торец без сплющивания ребер жесткости.

Приемный лоток служит для поддержки готового прутка после выхода из блока резки и до момента его падения в накопитель. Длина этого узла должна соответствовать максимальному размеру заготовки, который может выдать станок по паспорту.

Внутри желоба устанавливают ролики или полимерные накладки, которые позволяют металлу скользить без лишнего сопротивления. Когда нож отсекает деталь, срабатывает механизм сбрасывателя, который наклоняет лоток или открывает его дно. Пруток аккуратно падает в штабелер, освобождая место для следующего цикла обработки. Это позволяет станку непрерывно работать на высоких скоростях без риска затора в выходной зоне.

Автоматический сбрасыватель синхронизируют с циклом работы ножниц через пневматические или электрические приводы. Система датчиков контролирует наличие готовой детали в лотке и блокирует подачу, если предыдущий пруток не был удален. Это защищает оборудование от заклинивания и поломки ножей при случайном наслоении металла. В конце линейки часто устанавливают регулируемый упор, который служит дополнительным ограничителем длины при работе в ручном режиме.

Высокоскоростное вращение правильно-отрезной рамки и прохождение через нее металлической проволоки создают интенсивный шум и вибрацию. Для защиты органов слуха рабочих станок оснащают звукоизоляционными кожухами, которые закрывают все активные узлы. Внутреннюю поверхность таких панелей покрывают специальными пористыми материалами, которые эффективно поглощают акустические волны.

Кожухи не только снижают уровень децибел, но и служат барьером для летящей металлической пыли и частиц окалины. Это позволяет устанавливать оборудование в общих цехах без необходимости возведения отдельных шумозащитных комнат.

Массивная литая станина также играет роль в шумоподавлении, так как она гасит низкочастотные вибрации от двигателя и ротора. Между основанием станка и полом цеха устанавливают виброопоры или демпфирующие прокладки, которые препятствуют передаче колебаний на здание. Исправное состояние подшипников и правильная балансировка ротора существенно снижают гул во время работы на максимальных оборотах. Автоматика блокирует запуск станка при открытых дверцах защитного корпуса, что гарантирует безопасность персонала.

Интеграция модуля плазменной резки расширяет возможности правильно-отрезного станка, позволяя обрабатывать не только прутки, но и полосовой металл. Плазмотрон обеспечивает высокую скорость разделения материала без механического контакта с заготовкой.

Этот метод исключает износ дорогих ножей и позволяет получать идеально ровный край без заусенцев и деформаций. Плазменная дуга легко справляется с высоколегированными сталями и цветными сплавами, которые трудно резать обычным инструментом. Система управления станком позволяет комбинировать операции правки и высокоточного раскроя в рамках единого технологического цикла.

Использование плазмы снижает уровень шума на участке, так как процесс не сопровождается сильными ударами и лязгом металла. Мощный поток ионизированного газа мгновенно расплавляет узкую полосу стали, а остатки шлака выдуваются под давлением воздуха. Для работы такого узла требуется установка системы вытяжки, которая удаляет продукты сгорания и мелкую пыль из рабочей зоны. Плазменный резак монтируют на подвижной каретке, что позволяет выполнять как прямые, так и фигурные резы по заданному шаблону.

Лазерный измеритель обеспечивает бесконтактный контроль перемещения проволоки с предельной точностью на протяжении всего процесса обработки. В отличие от механических колес оптический сенсор не проскальзывает по поверхности замасленного или обледенелого металла. Луч лазера фиксирует малейшие изменения скорости подачи и мгновенно передает данные в центральный процессор станка.

Такая технология исключает износ измерительных элементов и не требует периодической калибровки из-за истирания поверхностей. Лазер позволяет работать с мягкими алюминиевыми или медными сплавами, так как он не оставляет на них никаких механических следов.

Высокая частота опроса датчика гарантирует стабильность размеров заготовок при резке на скоростях до 150 м в минуту. Система способна автоматически компенсировать тепловое расширение металла при нагреве в правильно-отрезном блоке для сохранения заданных допусков. Оптический блок надежно защищен от попадания грязи и пыли с помощью воздушной завесы или прочных стекол. Наличие такой системы диагностики помогает оператору вовремя заметить отклонения в работе подающего механизма и предотвратить выпуск бракованной партии.
