Гидроабразивная резка

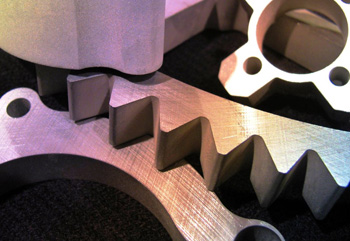

Гидроабразивные установки обладают уникальной способностью разделять стальные плиты толщиной 150-200 мм без потери качества в зоне контакта. Технология позволяет работать с массивными блоками из нержавеющей стали или титана, когда лазерные и плазменные станки уже не справляются с задачей.

Давление в 4000-6000 атм разгоняет поток до сверхзвуковых скоростей, что обеспечивает стабильное проникновение абразивных частиц сквозь плотную структуру сплава. При этом ширина реза остается минимальной, а боковой увод струи контролирует автоматика станка. Для особо твердых материалов подбирают специальные режимы подачи воды, которые гарантируют сквозное прошивание заготовки за один рабочий проход.

Мощность насосного блока позволяет резать пакеты из нескольких листов одновременно, что значительно повышает общую производительность труда. Если заготовка имеет толщину 300 мм или более, темп движения головки замедляют для предотвращения деформации струи внутри канала. Качество кромки на таких экстремальных габаритах остается приемлемым для последующей сварки или механической сборки без сложной доводки.

Современное оборудование с ЧПУ гарантирует точность позиционирования режущей головки до 0.05-0.1 мм на заготовках средней толщины. Этот показатель позволяет изготавливать детали со сложными контурами, которые в точности соответствуют цифровым чертежам.

Поскольку механическое давление на лист отсутствует, заготовка не смещается и не деформируется в процессе выполнения операций. Специальные датчики постоянно отслеживают высоту сопла над металлом, чтобы фокус струи находился в оптимальной точке. Допуски на линейные размеры зависят от износа фокусирующей трубки и качества используемого гранатового песка.

Для повышения точности на малых радиусах и углах система управления плавно снижает скорость подачи инструмента. Такое решение исключает появление эффекта конусности и подрезания кромок, которые часто возникают при быстром движении воды. После завершения цикла детали имеют ровные края и правильные геометрические формы без отклонений по осям. Отсутствие термического расширения металла во время работы помогает сохранять проектные размеры даже на крупногабаритных элементах.

Основным рабочим телом в процессе разделения стальных листов служит гранатовый песок, который обладает исключительной твердостью и острыми гранями частиц. Минерал добывают в карьерах и тщательно калибруют по фракциям, чтобы исключить забивание тонкого сопла режущей головки.

Наиболее популярным размером зерна считают 80 mesh, так как он обеспечивает идеальный баланс между скоростью проходки и чистотой поверхности среза. Песок подмешивают в поток воды непосредственно в смесительной камере перед выходом струи наружу. Высокая кинетическая энергия частиц позволяет им буквально выгрызать микроскопические фрагменты металла из структуры заготовки.

Для обработки более мягких материалов или тонкого стекла выбирают мелкодисперсные составы, которые дают менее шероховатую кромку. Использование дешевого кварцевого песка приводит к быстрому износу фокусирующих трубок и снижает общую точность обработки. Гранатовый абразив стоит дороже, но его применение оправдано высокой производительностью и стабильностью параметров реза.

Темп продвижения гидроабразивной головки существенно ниже скорости работы лазерных установок, особенно на тонколистовом прокате до 5 мм. Если лазер проходит метр стали за секунды, водяной струе для качественного разделения такого же участка требуется несколько минут. Факт объясняют механическим характером воздействия, где каждая частица песка должна вымыть слой материала.

Скорость подачи инструмента настраивают в диапазоне от 10 до 500 мм в минуту в зависимости от требуемого качества кромки. Чем медленнее движется сопло, тем более гладким и перпендикулярным получается торец готовой детали.

Преимущество гидрорезки проявляется при увеличении толщины заготовки свыше 30 мм. В таких условиях лазер теряет эффективность, а вода продолжает работать с постоянной производительностью. Для массивных стальных плит разрыв в скорости сокращается, что делает гидравлический метод более выгодным для тяжелой промышленности.

Цветные металлы на основе меди обладают очень высокими теплопроводностью и высокой отражающей способностью, что создает проблемы для лазерного оборудования. Лазерный луч быстро рассеивается в массе листа или отражается обратно в оптику станка, вызывая перегрев линз.

Гидроабразивная технология полностью лишена недостатков, так как воздействует на материал исключительно механическим способом. Струя воды с гранатовым песком стабильно прошивает медь и латунь любой толщины без риска порчи дорогостоящего оборудования. Кромки деталей остаются чистыми и сохраняют естественный цвет без образования темных окислов и гари.

Отсутствие деформации тонких листов, которые часто ведет при термическом способе раскроя, признают второй причиной выбора воды. Листовая медь очень пластична и чувствительна к локальному нагреву, поэтому гидрорезка гарантирует идеальную плоскостность готовых изделий. Полученные заготовки не требуют химического травления для удаления следов термического воздействия перед пайкой или сваркой.

Гидроабразивный метод идеально подходит для обработки композитов, так как отсутствие нагрева исключает риск расслоения или плавления связующих смол. Вода мягко разделяет слои углепластика, стеклотекстолита или сендвич-панелей без нарушения их внутренней структуры.

При лазерной или плазменной резке края таких материалов часто обгорают и теряют прочность из-за разницы температур плавления компонентов. Струя воды с песком проходит сквозь все слои одновременно, создавая единую ровную кромку без задиров. Технология позволяет получать детали сложной формы из авиационных и строительных материалов с сохранением их эксплуатационных свойств.

При работе с многослойными листами важно правильно настроить давление прокола, чтобы избежать попадания воды между слоями. Специальные алгоритмы ЧПУ плавно увеличивают напор в начале операции для создания чистого входного отверстия. После пробития заготовки станок переходит в основной режим резки на максимальной скорости. Метод исключает появление вредной пыли и токсичных испарений, которые возникают при механическом пилении полимерных композитов.

При прохождении через массивный слой металла струя воды постепенно теряет энергию и начинает отклоняться от вертикальной оси. Этот процесс создает эффект конусности, когда нижняя часть разреза оказывается чуть шире или уже верхней границы шва.

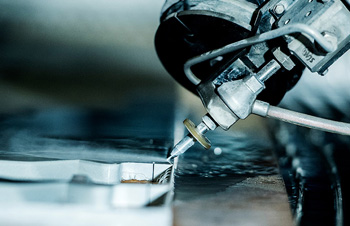

Чтобы исключить дефект, современные станки оснащают специальными наклонными головками с компенсацией угла. Электроника автоматически поворачивает сопло на несколько градусов в нужную сторону во время движения по контуру. Такой маневр выравнивает стенку реза и обеспечивает идеальную перпендикулярность торца по всей глубине заготовки.

Качество кромки также регулируют за счет изменения скорости подачи инструмента на сложных участках траектории. Замедление головки на углах и малых радиусах позволяет струе сохранять форму и не отклоняться внутри канала. Правильный подбор диаметра фокусирующей трубки и сопла помогает сузить факел до минимальных значений. Когда все настройки выполнены верно, поверхность излома имеет равномерную шероховатость без выраженных ступенек и завалов.

В процессе резки вода и абразивный песок попадают в массивную ванну-уловитель, которая находится непосредственно под рабочим столом. Эта емкость гасит остаточную энергию сверхзвуковой струи и предотвращает повреждение станины оборудования. На дне ванны постепенно скапливается шлам, состоящий из отработанного песка и мельчайших частиц металла.

Современные комплексы оснащают автоматическими системами удаления осадка, которые выносят грязь в специальные мешки-контейнеры. После осушения этот материал отправляют на утилизацию или переработку в соответствии с экологическими нормами. Отработанный гранатовый песок не содержит вредных веществ, поэтому его захоронение не требует сложных условий.

Жидкость в системе гидрорезки проходит через замкнутый цикл фильтрации для многократного использования в производстве. Специальные установки очищают воду от примесей и масел, после чего насос высокого давления снова подает её в режущую головку. Такой подход существенно снижает расход ресурсов и минимизирует негативное влияние на окружающую среду.

Гидроабразивная технология позволяет прошивать отверстия диаметром от 1 мм в материалах любой твердости и толщины. Процесс начинается с точечного воздействия струи в режиме пониженного давления, чтобы избежать растрескивания или расслоения заготовки. Когда вода с песком пробивает канал насквозь, автоматика переключает станок на рабочие параметры для калибровки внутреннего контура.

Метод исключает риск поломки сверла, который всегда присутствует при механической обработке инструментальных сталей или титана. Отверстия получают ровные стенки без заусенцев и зон термической закалки на входе и выходе.

Малый диаметр струи дает возможность вырезать пазы и отверстия сложной формы с высокой плотностью расположения на листе. Расстояние между соседними элементами может составлять всего несколько миллиметров, так как вода не создает внутренних напряжений в металле. После прокола металл сохраняет исходную структуру.

Главное преимущество водяной струи перед плазмой заключается в полном отсутствии зон термического влияния и закалки краев металла. Плазменная дуга разогревает сталь до огромных температур, что меняет структуру сплава и делает кромку очень твердой. Это затрудняет последующее сверление отверстий или нарезание резьбы обычными метчиками и сверлами.

Гидроабразивный метод сохраняет исходные физические свойства материала, поэтому детали можно сразу передавать на токарную или фрезерную обработку. Отсутствие окалины и грата избавляет от необходимости долгой зачистки поверхности болгаркой или в галтовочных барабанах.

Другое преимущество гидрорезки связано с более высокой точностью геометрических параметров и чистотой поверхности среза. Плазма часто дает значительную конусность и неровности, которые требуют больших припусков на дальнейшую отделку. Струя воды позволяет вырезать мелкие отверстия и сложные пазы, которые плазмотрон просто прожжет или деформирует. При работе с тонкими листами вода исключает коробление и выгибание металла от избыточного нагрева.

В процессе работы оборудования не возникает открытого пламени, искр и опасных газовых выбросов в атмосферу цеха. Водяная струя моментально поглощает всю пыль и мелкодисперсные частицы металла, которые образуются при разрушении материала. Это исключает необходимость установки мощных вытяжных систем и сложной фильтрации воздуха, обязательных для лазерной или плазменной резки.

Отсутствие термического воздействия предотвращает выгорание токсичных компонентов из сплавов и защитных покрытий листов. Операторы могут безопасно находиться рядом со станком на протяжении всей рабочей смены. Все расходные материалы — вода и гранатовый песок — имеют природное происхождение и не представляют угрозы для здоровья. Замкнутые системы водооборота позволяют минимизировать сброс жидкости в канализацию и снижают потребление ценных ресурсов.

Отработанный абразив после очистки от металлических включений признают безопасным строительным отходом. Низкий уровень шума при работе под слоем воды делает производство комфортным. Гидрорезка соответствует самым строгим международным экологическим стандартам.
