3д резка

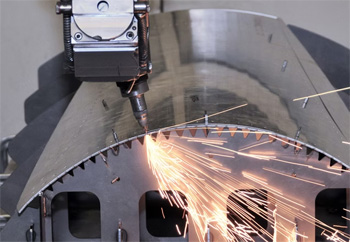

Стандартные станки перемещают режущую головку только вдоль трех линейных осей, что ограничивает возможности оборудования обработкой плоских листов или простых труб. Пятиосевые обладают двумя дополнительными вращательными осями, которые позволяют инструменту наклоняться и поворачиваться под любым углом к заготовке.

Такая кинематика обеспечивает доступ луча к труднодоступным участкам объемных деталей, таким как внутренние полости или наклонные грани штампованных корпусов. Режущий блок постоянно меняет ориентацию в пространстве, чтобы сохранять строго перпендикулярное положение светового потока относительно поверхности металла. Технология заменяет собой многоэтапную механическую обработку, так как позволяет вырезать сложные отверстия в уже изогнутых элементах за один рабочий цикл.

Продвинутые пятиосевые комплексы часто представляют собой роботизированные ячейки, где лазерная головка закреплена на конце многошарнирного манипулятора. Конструкция расширяет рабочую зону до нескольких метров и позволяет обрабатывать крупногабаритные узлы автомобилей или авиационной техники. Программный алгоритм вычисляет траекторию с учетом инерции подвижных частей, что гарантирует плавность прохода по всему контуру. Световой инструмент не испытывает сопротивления материала, поэтому скорость перемещения остается стабильно высокой даже на твердых сплавах.

Программное обеспечение станка ЧПУ распознает траекторию движения инструмента только на основе непрерывных векторных линий, которые образуют единый цикл. Если в цифровой модели присутствуют разрывы или наложения векторов, алгоритм не сможет корректно определить границу между основным материалом и удаляемым фрагментом. Незакрытый контур приводит к остановке процесса резки или вызывает хаотичные перемещения головки, что неизбежно портит заготовку.

Для поиска микроскопических зазоров между точками сопряжения кривых специалисты проверяют чертежи в специальных проверочных утилитах. Все элементы орнамента или технологические отверстия должны иметь четкое начало и конец в одной координате. Тщательная подготовка файла гарантирует плавный ход портала без лишних пауз на повторный розжиг луча.

Для пространственной обработки в чертеж закладывают также информацию о векторах нормали к каждой поверхности в точке контакта. Программа должна понимать не только линию реза, но и необходимый угол наклона инструмента для обеспечения перпендикулярности шва. Векторные файлы для 3D-резки создают в масштабе 1:1, чтобы исключить искажения при конвертации данных в машинный код.

Технология позволяет изготавливать сложные трехмерные логотипы, буквы и ажурные элементы вывесок с ювелирной точностью прорисовки контуров. В гнутых металлических панелях появляются пазы и отверстия, обеспечивающие идеальную стыковку фрагментов без зазоров. С помощью 3D-обработки создают уникальные световые короба со сложной пространственной геометрией, которые притягивают внимание потребителей.

Программное управление дает возможность переносить на металл любые шрифты и графические знаки с сохранением авторских пропорций рисунка. Высокая скорость производства позволяет выпускать эксклюзивную рекламную продукцию в кратчайшие сроки для оформления витрин и фасадов торговых центров.

Точность ЧПУ гарантирует стопроцентное совпадение всех монтажных центров, что существенно упрощает сборку масштабных установок на объекте. Отсутствие термических деформаций сохраняет плоскостность больших панелей, исключая появление бликов и волнистости на зеркальных поверхностях. Использование нержавеющей стали, латуни и меди придает рекламным объектам премиальный вид и высокую статусность.

Применение систем объемного сканирования позволяет получить точную цифровую модель изношенного или сломанного элемента без проведения трудоемких ручных замеров. Устройство направляет на объект сетку световых лучей, которая мгновенно фиксирует все геометрические параметры, включая сложную кривизну поверхностей. Электроника преобразует отраженные данные в массив точек, из которых программа выстраивает высокоточный математический образ детали.

Этот метод незаменим при ремонте уникального оборудования, когда оригинальные чертежи отсутствуют или затерялись со временем. Специалист может виртуально «вылечить» деталь в компьютере, устранив следы износа и восстановив проектные размеры перед запуском в производство.

После получения цифровой копии система ЧПУ настраивает траекторию 3D-резки для изготовления идентичного дубликата из свежего металлопроката. Точность сканирования достигает сотых долей миллиметра, что гарантирует полную взаимозаменяемость запчастей в составе сложных агрегатов. Технология позволяет быстро масштабировать изделия или вносить изменения в конструкцию для повышения её прочности и долговечности. Использование лазерного сканера сокращает время заготовительного этапа в несколько раз по сравнению с классическими методами инженерии.

Предварительная визуализация всех движений режущей головки на экране компьютера позволяет обнаружить потенциальные зоны столкновения до начала реальной работы. Алгоритм CAM-системы моделирует перемещение 5-осевого манипулятора в пространстве с учетом габаритов заготовки и элементов крепления стола.

Специалисты видят критические моменты, когда инструмент приближается слишком близко к прижимам или когда угол наклона выходит за пределы технических возможностей станка. Программный комплекс автоматически корректирует траекторию переходов, прокладывая максимально безопасный маршрут для инструмента. Это полностью исключает риск разрушения дорогостоящей оптической головки при выполнении уникальных пространственных заказов.

Симуляция также позволяет точно рассчитать время выполнения каждой операции и оценить расходы еще на этапе согласования цены. Система ЧПУ проверяет плавность, предотвращая резкие рывки портала, которые могли бы вызвать вибрации и брак на кромке. На виртуальной модели можно заранее увидеть результат формирования сложных седловидных вырезов и стыковочных пазов. Это избавляет производство от необходимости проведения пробных резов на реальном металле, что существенно экономит дорогостоящее сырье.

Изготовление деталей для прецизионной техники требует соблюдения жестких допусков при расположении отверстий и пазов на криволинейных поверхностях корпусов. Оборудование выдерживает точность позиционирования в пределах 0.05–0.08 мм на всем объеме сложной заготовки.

Стабильность размеров обеспечивается за счет применения прецизионных датчиков обратной связи и жесткой конструкции станины станка. Электроника координирует работу синхронно, исключая накопление погрешности при переходе инструмента от одной плоскости к другой.

Отсутствие механического давления на тонкостенные стенки корпуса предотвращает их упругую деформацию, поэтому координаты вырезов не смещаются после снятия нагрузки. Тщательная настройка фокусного расстояния обеспечивает получение отверстий с строго цилиндрическими стенками без конусности. Высокая повторяемость параметров гарантирует стопроцентную взаимозаменяемость компонентов в серийных партиях продукции. Использование 3D-технологий в заготовительном цикле приборостроения повышает общую надежность выпускаемых устройств и снижает процент производственного брака.

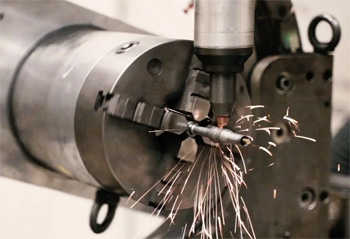

Трехмерная обработка позволяет выполнять в стенках труб седловидные вырезы, пазы и художественную перфорацию с ювелирной четкостью контуров. Заготовку фиксируют в специальном вращающемся патроне, который синхронизирует движение металла с перемещением режущей головки станка. Это обеспечивает перпендикулярность инструмента к цилиндрической поверхности в каждой точке, сохраняя стабильную ширину шва по всей окружности.

Технология позволяет создавать идеальные сопряжения элементов для последующей сварки трубопроводных систем и силовых каркасов зданий. Точность подготовки торцов исключает необходимость ручной подгонки деталей, что в несколько раз ускоряет процесс монтажа металлоконструкций на строительной площадке.

Швеллеры, уголки или двутавровые балки легко подвергаются резке без многократного кантования. Система автоматического слежения за рельефом компенсирует возможную кривизну или овальность проката в режиме реального времени. Программное управление позволяет объединять операции раскроя, сверления и маркировки в рамках одного технологического цикла. Метод 3D-резки востребован при производстве выхлопных систем, элементов спортивных тренажеров и дизайнерской мебели из металлических труб.

Интеграция режущего инструмента на многошарнирную руку робота позволяет обрабатывать швеллеры, двутавры и уголки со всех сторон без их ручного кантования. Система ЧПУ синхронизирует движение шести осей манипулятора, обеспечивая доступ к полкам и стенкам профиля под любым пространственным углом. Робот может вырезать технологические отверстия, седловидные пазы и наносить маркировку на заготовку в рамках единого рабочего цикла.

Гибкость исполнительного механизма дает возможность работать с деталями сложной кривизны, которые невозможно закрепить на стандартном плоском столе. Высокая скорость перемещения головки в пространстве обеспечивает рекордную производительность при выпуске серийных партий металлоконструкций.

Программный код для роботизированной резки создают на основе 3D-моделей зданий, что гарантирует стопроцентное совпадение всех монтажных отверстий при сборке на объекте. Датчики машинного зрения на конце манипулятора распознают реальное положение проката и компенсируют возможные отклонения формы или кривизну балки. Робот плавно перемещает плазменную или механическую головку вдоль сложной траектории, сохраняя перпендикулярность воздействия к поверхности металла.

Метод электроэрозионной 3D-резки позволяет изготавливать детали со сложной конусной геометрией за счет независимого смещения верхней и нижней направляющих головок. Тонкая латунная или молибденовая проволока натягивается между опорами под заданным углом, формируя разный контур на входе и выходе из массивной заготовки.

Система координирует перемещение четырех независимых осей с точностью до микрона, что обеспечивает получение зеркально гладких наклонных стенок. Технология незаменима при производстве экструзионных матриц, пресс-форм и вырубных штампов с технологическим уклоном. Процесс протекает под слоем диэлектрика, который полностью поглощает продукты эрозии и предотвращает термическую деформацию заготовки.

Инструментальная проволока постоянно обновляется в зоне реза, поэтому износ инструмента не влияет на точность геометрических параметров детали. Электроника станка контролирует силу натяжения нити, исключая её прогиб или вибрацию внутри глубокого канала. 3D-обработка электроэрозией позволяет вырезать внутренние винтовые пазы и элементы со сложным пространственным скручиванием в закаленных сталях.

Надежное закрепление объектов с нелинейным контуром обязательно для достижения прецизионной точности в многоосевой обработке. Стандартные плоские столы не подходят для фиксации штампованных корпусов или гнутых труб, поэтому на производстве применяют специальные ложементы и универсальные стапели.

Конструкция оснастки должна обеспечивать свободный доступ инструмента ко всем граням заготовки без риска столкновения с зажимными лапами. Использование магнитных захватов или вакуумных присосок позволяет удерживать детали без повреждения их лицевой поверхности и защитных покрытий. Тщательная проверка жесткости фиксации исключает вибрации, которые портят чистоту торца при высокоскоростной резке.

Для работы с уникальными 3D-формами часто изготавливают индивидуальные шаблоны методом быстрой печати или предварительного раскроя на других станках. Программное обеспечение моделирует нагрузки на заготовку в процессе резки для предотвращения её провисания или смещения под действием кинетической энергии инструмента. Если заготовка имеет низкую жесткость, применяют дополнительные поддерживающие люнеты с автоматическим приводом.

Координация движений независимых осей требует использования сложных математических алгоритмов для поддержания стабильной скорости резания вдоль контура. В процессе 3D-обработки портал станка и ротационная головка должны перемещаться синхронно, чтобы плотность энергетического потока в точке контакта оставалась неизменной. Система ЧПУ рассчитывает фазы разгона и торможения для каждого привода индивидуально, так как программа учитывает массу подвижных узлов и инерцию тяжелой заготовки.

Если скорость инструмента изменится на криволинейном участке, металл получит избыточный или недостаточный объем энергии, что приведет к появлению брака. Программный контроль динамики исключает рывки и вибрации при прохождении крутых пространственных петель и острых углов.

Программное обеспечение станка использует функцию предварительного просмотра кадров кода для анализа траектории на несколько метров вперед. Этот метод позволяет электронике плавно снижать темп подачи перед сложными маневрами и мгновенно восстанавливать его на прямых участках. ЧПУ учитывает ограничения по ускорению для каждой оси, что предотвращает перегрузку двигателей и механический износ передач.
