Газодинамические лазерные станки

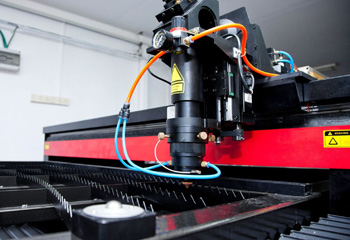

Сопло Лаваля в головке станка имеет специфическую форму с сужающимся и расширяющимся участками. Такая геометрия позволяет разогнать поток газа до сверхзвуковых скоростей. Когда предварительно нагретая смесь проходит через узкое сечение, ее давление падает и кинетическая энергия резко возрастает. В расширяющейся части сопла происходит расширение, которое вызывает мгновенное падение температуры активной среды.

Чтобы исключить деформацию канала под воздействием раскаленного потока, стенки сопла изготавливают из жаропрочных сплавов с высокой теплопроводностью. Внутреннюю поверхность канала полируют до зеркального блеска, так как любая шероховатость вызывает турбулентность и снижает качество лазерного луча.

Точный расчет профиля сопла определяет стабильность выходных параметров излучения и напрямую влияет на эффективность резки массивных стальных плит. Если геометрия канала имеет отклонения, в потоке возникают скачки уплотнения и мощность генерации падает. Для охлаждения конструкции используют каналы с проточной водой, которые встраивают непосредственно в корпус головки.

Стремительное движение газовой смеси необходимо для создания условий быстрого теплового разупрочнения молекул углекислого газа. Когда поток вылетает из сопла со скоростью более 1200 м/с, происходит резкое охлаждение среды. Температура газа падает быстрее, чем молекулы успевают перейти на нижние энергетические уровни, что создает эффект инверсии населенности.

Этот процесс превращает тепловую энергию нагретого газа непосредственно в энергию когерентного лазерного излучения. Чем выше скорость потока, тем больше мощности можно получить с единицы объема активной среды без использования громоздких систем накачки. Высокая кинетическая энергия струи также помогает мгновенно удалять расплав из зоны реза, поэтому кромки металла остаются идеально чистыми.

Газодинамический метод генерации позволяет избежать использования высоких напряжений, которые часто вызывают пробои в обычных лазерных трубках. Сверхзвуковой напор создает стабильную среду для прохождения луча, так как плотность газа в потоке остается равномерной на всей длине резонатора. Технология дает возможность резать сталь толщиной 40 мм и выше на скоростях, которые недоступны для волоконных станков средней мощности.

Азот в составе рабочей смеси выполняет функцию промежуточного накопителя энергии, которую он затем передает молекулам углекислого газа. Молекулы азота имеют долгий срок жизни в возбужденном состоянии, потому что плохо излучают энергию самостоятельно.

Когда газ нагревают в камере сгорания или электрическим разрядом, азот первым поглощает тепловую энергию и переходит на верхний уровень. При столкновении с молекулами CO2 происходит резонансная передача возбуждения, которая инициирует лазерную генерацию. Содержание азота в смеси обычно составляет от 70 до 80%, что позволяет поддерживать высокую интенсивность излучения в течение длительного времени.

Без участия азота молекулы углекислого газа будут слишком быстро возвращаться в основное состояние и мощность лазера значительно снизится. Газ также выполняет роль защитной среды, которая предотвращает окисление внутренних элементов оптической системы при высоких температурах. Пропорции азота в баллонах контролируют с помощью прецизионных дозаторов, чтобы исключить колебания мощности луча во время работы.

Охлаждение зеркал в газодинамическом лазере требует особого подхода, так как оптика контактирует с потоком газа, имеющим огромную кинетическую энергию. Внутренние полости держателей зеркал подключают к мощному чиллеру, который прогоняет через них дистиллированную воду под давлением 4 бара. Подложки зеркал изготавливают из меди или молибдена, потому что эти металлы обладают лучшей теплопроводностью и не деформируются при нагреве.

Водяные каналы имеют сложную змеевидную форму для обеспечения равномерного отвода тепла со всей поверхности оптического элемента. Если температура зеркала вырастет на 2-3℃, его поверхность изогнется и лазерный луч выйдет за пределы допустимых отклонений. Система безопасности мгновенно блокирует генерацию при фиксации малейшего падения давления в контуре охлаждения.

Дополнительно применяют систему обдува поверхности зеркал очищенным гелием, который создает защитную пленку и предотвращает прямой контакт с горячим рабочим газом. Этот инертный слой также исключает оседание микроскопических частиц продуктов сгорания на дорогостоящем напылении. Внешние грани линз и зеркал проходят процедуру многослойного диэлектрического покрытия для снижения коэффициента поглощения до 0.1% и менее.

Диффузор располагают сразу за зоной резонатора для преобразования кинетической энергии сверхзвукового потока обратно в потенциальную энергию давления. Это устройство имеет расширяющийся канал, в котором скорость газа падает с 3-4 Маха до дозвуковых значений. Правильное торможение среды необходимо для эффективного удаления отработанного газа из системы через выхлопные патрубки.

Без диффузора в тракте возникнут обратные ударные волны, которые нарушат процесс генерации лазерного луча и могут повредить оптические элементы. Конструкция узла включает в себя систему охлаждения, так как при резком замедлении потока происходит значительное выделение тепловой энергии. Стенки диффузора делают из нержавеющей стали со специальным покрытием для защиты от абразивного воздействия частиц нагара.

Точный расчет длины и угла расширения канала обеспечивает стабильную работу станка без пульсаций давления в активной зоне. Эффективность диффузора напрямую влияет на нагрузку вакуумных насосов и общий расход газа в процессе резки. Если узел работает неправильно, в резонаторе повышается статическое давление и инверсия населенности уровней в молекулах CO2 исчезает. Внутри устройства устанавливают датчики, которые отслеживают параметры потока.

Большой расход газа в газодинамических лазерах обусловлен необходимостью поддержания постоянной сверхзвуковой скорости потока через сопла резонатора. Для создания условий инверсии в молекулах CO2 нужно непрерывно подавать свежую нагретую смесь и мгновенно удалять отработанную среду. Скорость прохождения газа через рабочую зону в десятки раз превышает аналогичные показатели в обычных лазерных станках с продольной прокачкой.

Мощность излучения зависит от массового расхода смеси, поэтому для резки толстого металла требуются баллонные рампы или криогенные танки. Средний расход может достигать 500-800 л/мин, что требует использования мощных компрессоров и систем подготовки газов. Высокая плотность энергии в луче оправдывает такие затраты за счет многократного роста производительности труда.

Система ЧПУ станка автоматически регулирует подачу каждого компонента смеси для поддержания нужного давления в камере нагрева. Большой объем газа также выполняет роль охладителя для внутренних поверхностей тракта, унося избыточное тепло в выхлопную систему. Когда станок выполняет врезку в массивную плиту, напор струи увеличивают для максимально быстрого удаления шлака из канала реза. Экономия газа в таких установках возможна только за счет оптимизации траектории движения головки и сокращения холостых переходов.

Камера нагрева или форкамера служит для подготовки газовой смеси и ее разогрева до температуры +1000℃ и выше перед подачей в сопло. Внутри узла происходит интенсивное перемешивание углекислого газа, азота и вспомогательных добавок для создания однородной активной среды. Нагрев осуществляют с помощью мощных электрических тэнов или путем сжигания части топлива в потоке кислорода.

Стенки камеры изготавливают из жаропрочной керамики или никелевых сплавов, которые сохраняют прочность при экстремальном давлении и высокой температуре. Внутреннее пространство имеет сферическую форму для минимизации потерь тепла и обеспечения равномерного давления по всему объему.

Датчики контроля пламени и термопары в реальном времени передают информацию в блок управления, который регулирует подачу энергии на нагреватели. Если температура смеси выйдет за установленные пределы, химический состав газа может измениться и процесс генерации станет нестабильным. Камера снабжена системой теплоизоляции, чтобы защитить соседние узлы станка и электронные компоненты от перегрева. Перед входом в сопло поток проходит через выравнивающие решетки, которые убирают турбулентность и подготавливают газ к сверхзвуковому ускорению.

Пары воды или водород в малых концентрациях добавляют в газовую смесь для ускорения процесса дезактивации нижнего лазерного уровня молекул CO2. После того как молекула отдала фотон и перешла на нижний уровень, ее нужно максимально быстро вернуть в основное состояние для повторного использования.

Вода обладает уникальной способностью эффективно забирать энергию у этих молекул при столкновении, что очищает среду для продолжения генерации. Добавление всего 1-2% влаги позволяет значительно повысить выходную мощность лазера и стабилизировать процесс излучения на высоких частотах. Это делает газодинамический лазер более компактным, так как резонатор может иметь меньшую длину при той же производительности.

Если содержание паров воды превысит норму, начнется нежелательное поглощение самого лазерного луча и мощность на выходе из головки упадет. Для поддержания нужного баланса в систему подачи газов встраивают специальные увлажнители или блоки впрыска водорода. Эти узлы работают синхронно с насосами высокого давления и подстраивают параметры смеси под текущую температуру в камере нагрева.

Система числового программного управления контролирует газодинамический поток через сеть датчиков давления и электромагнитных пропорциональных клапанов. Контроллер отслеживает параметры в реальном времени и мгновенно меняет подачу газов в камеру нагрева для поддержания нужного числа Маха. Автоматика учитывает толщину заготовки и тип сплава, подбирая соотношение давления в форкамере и скорости перемещения головки.

Если датчики фиксируют появление турбулентности или скачков давления, ЧПУ вносит правку в работу компрессоров за доли секунды. Это позволяет сохранять стабильность лазерного пятна даже при выполнении сложных маневров на острых углах контура детали. Цифровой контроль параметров исключает человеческий фактор и снижает вероятность появления брака в серийных партиях.

Программное обеспечение также управляет системой зажигания и предварительного прогрева газа, обеспечивая плавный выход станка на рабочий режим. В памяти контроллера хранятся технологические таблицы, где для каждого металла прописаны точные настройки расхода CO2, азота и паров воды. Если в процессе резки происходит просадка напряжения в сети, электроника компенсирует это изменением параметров газового питания.

Сверхзвуковой поток газа создает значительные вибрационные нагрузки на корпус режущей головки и элементы оптического тракта станка. Высокочастотные колебания могут вызвать дрожание зеркал, что приведет к расфокусировке лазерного луча и появлению волнистости на кромке металла.

Для гашения этих эффектов станину газодинамического лазера изготавливают из массивных литых деталей с огромным запасом жесткости. Резонатор и оптические узлы устанавливают на независимые демпферные опоры, которые изолируют хрупкую технику от шума сверхзвуковой струи. Если уровень вибрации превысит допустимый предел, точность позиционирования луча упадет ниже паспортных значений и качество обработки ухудшится.

Автоматика станка оснащается акселерометрами, которые в реальном времени отслеживают амплитуду колебаний на важных узлах оборудования. Если датчики фиксируют резонанс, система ЧПУ может программно изменить частоту работы компрессоров или скорость подачи головки для выхода из опасного режима.

Система выхлопа предназначена для безопасного удаления отработанной газовой смеси из зоны резонатора и ее последующей очистки. После прохождения через диффузор газ попадает в расширительную камеру, где его скорость окончательно снижается до безопасных значений. Внутри вытяжного тракта устанавливают многоступенчатые глушители, которые гасят мощные звуковые волны от сверхзвукового потока для комфорта персонала.

Отработанная смесь может содержать продукты распада газов и частицы испаренного металла, поэтому ее пропускают через блок химической фильтрации. Специальные катализаторы нейтрализуют вредные соединения перед выбросом воздуха в атмосферу или систему вентиляции цеха. Правильная организация выхлопа исключает попадание газов в рабочую зону оператора.

Для поддержания нужного разрежения на выходе из диффузора используют мощные центробежные вентиляторы в искробезопасном исполнении. Система датчиков контролирует давление в трубах и блокирует лазер при возникновении засоров или поломке вытяжного агрегата. Трубопроводы изготавливают из толстостенной стали с антикоррозийным покрытием, так как поток может содержать агрессивные химические реагенты.

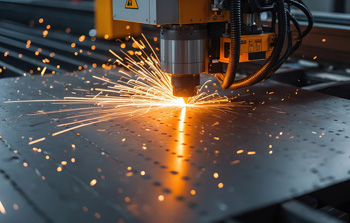

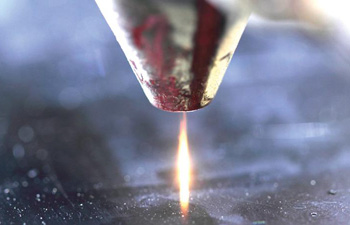

Способность газодинамического лазера резать металл толщиной 50 мм и более обусловлена уникальной плотностью энергии и огромной кинетической силой газовой струи. В отличие от других типов лазеров здесь луч сопровождается сверхзвуковым потоком газа, который выполняет роль мощного механического резца.

Фотоны расплавляют сталь на всю глубину, а сверхзвуковая струя мгновенно выбрасывает капли жидкого металла из узкого канала. Это предотвращает повторное застывание шлака внутри реза и исключает появление наплывов на нижней кромке детали. Высокая температура активной среды позволяет получать луч с очень малой расходимостью, который сохраняет фокус на значительном расстоянии от сопла.

Процесс резки толстых плит требует ювелирной настройки мощности и давления, чтобы канал прореза оставался максимально узким для экономии материала. Система ЧПУ автоматически корректирует фокусное расстояние в процессе прохода, постепенно опуская точку нагрева вглубь заготовки. Газодинамический метод обеспечивает стабильность плазменного факела даже при наличии ржавчины или окалины на поверхности металла.

Защита оптических элементов в газодинамическом лазере важна, потому что продукты сгорания в сверхзвуковом потоке могут мгновенно испортить зеркала. Для изоляции оптики используют систему газовых затворов и камер избыточного давления, заполненных чистым гелием или азотом.

Инертный газ постоянно вытекает из полости держателя зеркала навстречу основному потоку, создавая непреодолимый барьер для пыли и паров металла. Такая "газовая линза" не препятствует прохождению лазерного луча, но надежно отсекает любые загрязнения от поверхности напыления. Дополнительно устанавливают механические шторки, которые закрывают оптический тракт в моменты пауз между операциями резки.

ЧПУ станка контролирует чистоту защитного газа с помощью прецизионных датчиков, блокируя включение лазера при нарушении параметров среды. Если давление в системе обдува упадет, автоматика мгновенно остановит процесс для предотвращения фатального загрязнения резонатора. Все зеркала снабжают датчиками температуры, которые фиксируют малейший нагрев поверхности при появлении налета.
