Лазерная резка латуни

Латунь — многокомпонентный сплав на основе меди и цинка, который обладает колоссальной теплопроводностью и высокой способностью отражать световое излучение. Когда лазерный луч попадает на поверхность заготовки, значительная часть энергии просто отскакивает от металла и не совершает полезную работу по его плавлению.

Эта физическая особенность требует применения генераторов с большой плотностью мощности, чтобы преодолеть порог отражения и начать процесс формирования канала проплавления. Тепло от пятна нагрева мгновенно распределяется по всему объему листа, поэтому для поддержания стабильной ванны расплава необходимо постоянно подавать избыточное количество энергии. Если интенсивность излучения будет недостаточной, металл просто нагреется без перехода в жидкую фазу, а процесс разделения заготовки остановится.

Еще одна трудность — наличие в составе сплава цинка, который имеет гораздо более низкую температуру кипения по сравнению с медью. В процессе резки этот элемент начинает активно испаряться и создает облако паров, которое может рассеивать лазерный луч и снижать точность фокусировки инструмента. Пары цинка также могут оседать на защитных стеклах оптической головки, поэтому система требует мощного обдува и частой проверки чистоты линз. Для работы с латунными листами выбирают коротковолновые волоконные лазеры, так как их излучение поглощается цветными металлами в несколько раз лучше.

Для тонколистовой латуни толщиной до 5 мм выбирают импульсный метод, при котором лазер воздействует на металл краткими вспышками с высокой частотой. Такая тактика позволяет точно дозировать количество тепла и предотвращает избыточное оплавление острых углов или мелких отверстий в ажурном орнаменте. Короткие паузы между импульсами дают материалу возможность немного остыть, что сохраняет исходную жесткость заготовки и исключает ее сильную деформацию.

Этот режим обеспечивает ювелирную точность прорисовки линий, потому что пятно контакта имеет минимальный диаметр и не расширяется из-за перегрева. Импульсная резка подходит для изготовления декоративных элементов, фурнитуры и сувенирной продукции, где важна безупречная эстетика каждой детали.

Когда толщина латунной плиты достигает 5-12 мм, оборудование переводят в плазменный режим непрерывного излучения. Лазерный луч работает постоянно, создавая в канале реза стабильный столб плазмы, который поддерживает высокую температуру по всей глубине материала. Этот метод требует участия инертного газа под высоким давлением, так как поток должен мгновенно выдувать вязкий расплав наружу.

Цинк придает латуни характерную прочность и твердость, но его поведение при термическом воздействии создает специфические сложности для получения чистого среза. Температура испарения цинка намного ниже точки плавления меди, поэтому внутри канала реза постоянно возникает избыточное давление газообразного металла.

Если скорость движения головки подобрана неверно, пары цинка могут вызывать разбрызгивание жидкого расплава и образование шероховатости на стенках детали. Оператор станка должен следить за состоянием факела, чтобы исключить появление рыхлого налета окислов, который часто портит внешний вид торцов. Высокое содержание этого элемента повышает хрупкость сплава, поэтому резкое охлаждение может привести к появлению микроскопических трещин на границе шва.

Из-за цинка возникает необходимость использования азота высокого давления для эффективной очистки рабочей зоны. Газовая струя не дает парам металла вступать в реакцию с кислородом воздуха, что предотвращает появление темной окалины и сохраняет золотистый цвет металла. Если процесс организован правильно, кромка после прохода луча получается гладкой и не требует дополнительного механического выравнивания.

Присутствие цинка также диктует необходимость регулярной профилактики вытяжной системы станка, так как его оксиды в виде белой пыли быстро забивают фильтры.

Интенсивный локальный нагрев лазерным лучом создает внутри кристаллической решетки металла значительные внутренние напряжения. Латунь со временем может покрыться сеткой мелких трещин из-за высокого содержания цинка, если не провести процедуру снятия этих напряжений. Технология термической обработки в виде низкотемпературного отжига при +250-300℃ восстанавливает однородность структуры сплава и повышает его пластичность.

Этот процесс делает детали более устойчивыми к коррозионному растрескиванию, которое часто возникает под воздействием влаги или агрессивных сред. После печи металл сохраняет эксплуатационные свойства на протяжении многих лет, что крайне важно для ответственных узлов машин и механизмов.

Отжиг также проводят, чтобы подготовить заготовки к последующим операциям по гибке или штамповке. Без предварительного прогрева капризный сплав может лопнуть в местах сгиба, потому что зона реза после лазера приобретает некоторую хрупкость. Термическое воздействие выравнивает механические характеристики материала по всему объему, избавляя его от зон локальной закалки.

Применение азота в качестве вспомогательного газа позволяет полностью исключить процесс окисления торцов заготовки во время плавления. Газ подают в зону реза под давлением 15-20 атм, чтобы он моментально выдувал расплавленный металл и одновременно охлаждал края шва.

Благодаря инертности азота поверхность реза сохраняет свой первозданный цвет и блеск, что избавляет от трудоемкой очистки деталей от гари и окалины. Это имеет решающее значение для декоративных изделий и элементов интерьера, которые должны выглядеть безупречно без финишной полировки. Азот также предотвращает выгорание цинка с поверхности кромки, что сохраняет химическую стабильность сплава на границе разделения.

Высокая плотность газового потока обеспечивает получение узкого канала с минимальной шероховатостью стенок, так как в зоне контакта не происходит химических реакций. При использовании кислорода латунь покрывается черным слоем оксидов, который очень трудно удалить механическим способом без повреждения геометрии. Азот позволяет работать на высоких скоростях и сохранять четкость острых углов, потому что активно отводит лишнее тепло.

Эффективность работы станка напрямую зависит от способности материала поглощать световую энергию, которая определяется длиной волны генератора. Латунь и другие медные сплавы практически не поглощают длинноволновое излучение стандартных углекислотных лазеров с показателем 10.6 мкм. Большая часть такого света просто отражается от поверхности, что делает процесс резки крайне непроизводительным и опасным для оборудования.

Современные волоконные и твердотельные установки работают на длине волны около 1.06 мкм, которую латунь воспринимает в несколько раз лучше. Короткая волна проникает в структуру металла быстрее и обеспечивает мгновенный нагрев до температуры плавления без лишних потерь энергии.

Эта физическая особенность позволяет использовать менее мощные излучатели для достижения того же результата, что сокращает расходы на электроэнергию. Волоконный лазер формирует более тонкий и концентрированный луч, который легко преодолевает отражающую способность зеркальной поверхности. Твердотельные системы на базе искусственных кристаллов также показывают отличные результаты при выполнении ювелирных и микроскопических работ.

Высокотехнологичные лазерные комплексы с числовым программным управлением позволяют изготавливать латунные изделия с погрешностью не более 0.05 мм. Такая точность достигается за счет применения прецизионных линейных двигателей и жесткой конструкции станины, которая полностью гасит вибрации.

Электроника контролирует положение режущей головки тысячи раз в секунду, моментально исправляя малейшие отклонения от заданной траектории. Это дает возможность вырезать микроскопические шестеренки, элементы часовых механизмов и сложные детали для электроники с идеальной повторяемостью. Система ЧПУ учитывает ширину самого реза и автоматически корректирует путь луча для сохранения проектных размеров отверстий и выступов.

Отсутствие механического контакта с заготовкой исключает смещение или деформацию мелких элементов под действием режущей силы. Тонкие латунные листы остаются неподвижными на рабочем столе, что гарантирует сохранение ювелирной четкости орнамента по всей площади раскроя. Оптические датчики постоянно отслеживают высоту сопла над металлом, поддерживая стабильный фокус даже при наличии небольшой кривизны заготовки.

Лазерный раскрой значительно превосходит гидроабразивный способ по скорости выполнения операций, особенно при работе с листами до 3 мм. Свет мгновенно прошивает металл и движется по контуру без инерции, что позволяет выпускать крупные партии продукции за минимальное время. Себестоимость лазерного часа ниже, потому что технология не требует закупки дорогостоящего гранатового песка и утилизации огромного количества грязной воды.

Отсутствие абразивных частиц в зоне контакта гарантирует идеальную чистоту поверхности и исключает риск появления микроцарапин на полированной латуни. Лазер позволяет выполнять гравировку и маркировку изделий в рамках одного рабочего цикла, избавляя производство от лишних технологических переходов.

Лазерная обработка помогает получить более узкий шов, что важно для создания ажурных конструкций со сложной детализацией. Гидроабразивная струя имеет больший диаметр и может вызывать небольшое расслоение материала на входе или выходе из-за механического давления. Лазерный луч воздействует локально и не создает нагрузок на заготовку, поэтому мелкие детали не сдвигаются со своих мест во время резки.

Параметр фокусного расстояния определяет конфигурацию светового конуса и длину участка, на котором плотность энергии остается максимальной. Короткофокусные линзы создают очень маленькое пятно нагрева, что идеально подходит для ажурного раскроя латунной фольги и тонких листов. При таком выборе ширина реза минимальна, а края заготовки получаются максимально четкими и острыми.

Однако малая глубина фокуса ограничивает возможности по обработке толстых плит, так как луч быстро рассеивается за пределами точки сжатия. Для массивных латунных заготовок, свыше 8 мм, выбирают длиннофокусную оптику, которая формирует цилиндрическую зону проплавления большой протяженности.

Длинный фокус обеспечивает лучшую перпендикулярность стенок на большой глубине, но увеличивает общую ширину шва на несколько сотых долей миллиметра. Резчик подбирает оптические элементы исходя из требований чертежа к точности и чистоте поверхности торцов.

Правильная фокусировка гарантирует, что энергия будет распределяться равномерно по всей вертикали реза, исключая появление конусности. Если положение фокуса выбрано неверно, на нижней кромке листа может образоваться вязкий грат, который придется удалять механическим путем.

Процесс лазерной резки латуни сопровождается интенсивным испарением цинка, оксиды которого представляют серьезную опасность для органов дыхания персонала. Мелкодисперсная белая пыль быстро распространяется по помещению, поэтому станок обязательно оснащают мощной системой вытяжной вентиляции.

Вытяжные зонты располагают непосредственно под рабочей зоной стола, чтобы захватывать вредные пары в момент их возникновения. Все отходящие газы проходят через каскад специальных фильтров, которые задерживают частицы оксида цинка перед выбросом потока в атмосферу. Регулярная очистка фильтрующих элементов и проверка тяги в воздуховодах являются обязательными пунктами регламента обслуживания оборудования.

На производстве оборудуют закрытые кабины для лазерных станков, которые полностью изолируют рабочее пространство от остального цеха. Это предотвращает случайное попадание персонала в зону действия мощного излучения и локализует все продукты горения внутри защитного контура. Операторы должны использовать средства индивидуальной защиты органов дыхания при проведении работ по очистке станины или замене расходных материалов.

Твердотельные установки на базе искусственных кристаллов рубина или иттриевого граната генерируют излучение с высокой пиковой мощностью в импульсе. Это позволяет мгновенно разрушать отражающий слой на поверхности латуни и прошивать металл без риска повреждения оптики обратным сигналом. Такие лазеры работают на длине волны 1.06 мкм, которая хорошо поглощается медными сплавами даже при комнатной температуре заготовки.

Компактные размеры излучателя позволяют интегрировать его в прецизионные станки для выполнения особо тонких работ по металлу. Твердотельная технология обеспечивает высокую стабильность выходных параметров, что важно для серийного выпуска мелких деталей со строгими допусками.

Оборудование эффективно показывает себя как в непрерывном, так и в импульсном режимах, позволяя гибко настраивать процесс под разные задачи. Использование ламповой или диодной накачки создает условия для формирования мощного светового пучка с минимальной расходимостью. Это гарантирует получение узкого и глубокого реза даже в вязких марках латуни с высоким содержанием меди.

Твердотельные системы отличаются долговечностью и не требуют частой заправки газовыми смесями в отличие от углекислотных аналогов.

Наличие на латунном листе масляных пятен, сильной коррозии или заводской маркировки краской может значительно осложнить начало прокола металла. Загрязнения меняют коэффициент поглощения энергии, что приводит к неравномерному нагреву и разбрызгиванию расплава при первом касании луча.

Если поверхность слишком грязная, лазер может не пробить лист с первого раза, что вызовет появление некрасивого прожога или каверны в стартовой точке. Тщательная предварительная очистка металла спиртовыми растворами или механическими щетками обеспечивает стабильное зажигание плазмы. Чистая заготовка гарантирует плавный вход инструмента в контур и сохранение безупречной эстетики лицевой стороны изделия.

Особое внимание уделяют отсутствию глубоких царапин и заминов, которые могут вызвать неконтролируемое отражение луча в сторону оптической головки. Ровная и чистая поверхность позволяет датчику высоты работать корректно, поддерживая стабильный зазор между соплом и металлом. На некоторых производствах применяют специальные составы для временного покрытия, которые улучшают поглощение лазерной энергии и защищают фон от брызг.

Технология востребована в приборостроении — для изготовления точных контактов, клемм, шин и корпусных деталей с высокой электропроводностью. Лазер позволяет вырезать сложные конфигурации элементов, которые невозможно получить методом штамповки из-за малых тиражей или высокой сложности контура.

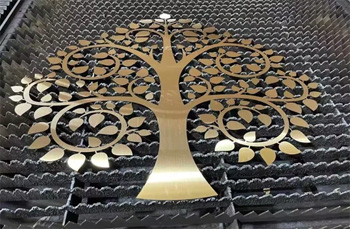

В мебельной индустрии латунь используют для создания эксклюзивной фурнитуры, накладок и элементов декора с ажурной перфорацией. Художественная резка превращает обычный лист металла в уникальные светильники, панно и перегородки для зонирования элитных интерьеров. Высокая скорость и точность процесса делают метод приоритетным для производства рекламных вывесок и наградной продукции с гравировкой.

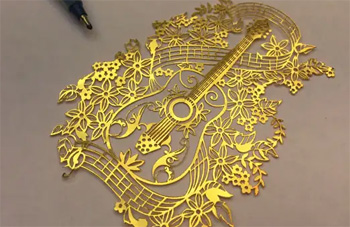

Ювелиры и изготовители сувениров ценят лазер за возможность работы с мелкими деталями и получение тончайших линий рисунка. Метод позволяет тиражировать авторские разработки с абсолютной идентичностью каждого экземпляра, сохраняя ювелирную четкость всех граней. В машиностроении из латуни режут прокладки, шайбы и упорные кольца, которые должны обладать антифрикционными свойствами.
