Лазерная резка

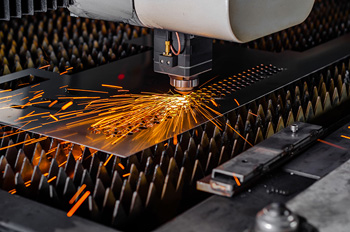

Технология базируется на генерации узконаправленного светового потока с высокой концентрацией энергии в одной точке. Специальный источник создает электромагнитное излучение, которое затем усиливают и передают через систему зеркал или волоконный кабель к режущей головке. В фокусе луча плотность мощности достигает таких значений, что любой сплав мгновенно нагревают до экстремальных температур.

Металл в зоне контакта переходит в жидкое состояние или сразу испаряется, что позволяет делать сквозной пропил по заданному контуру. Весь процесс протекает без прямого физического контакта инструмента с поверхностью заготовки, поэтому механические деформации полностью исключены.

Оптическая система станка сжимает пучок света до диаметра в несколько долей миллиметра. Такая точность позволяет локализовать термическое воздействие в крайне узкой области. Окружающий металл не успевает прогреться до критических отметок, что сохраняет исходную структуру и свойства материала. Постоянство волновых процессов внутри активной среды гарантирует стабильность выходных параметров излучения на протяжении всей смены.

Отсутствие механического давления на лист металла в процессе разделения признают главным преимуществом данной методики. При использовании механических пил или прессов заготовка испытывает колоссальные нагрузки, которые могут вызвать изгиб или появление микротрещин.

Лазерный луч лишь касается поверхности светом, поэтому даже очень тонкие или хрупкие материалы сохраняют свою первозданную форму. Это позволяет кроить листы с зеркальным или полированным покрытием без риска появления царапин и потертостей. Деталь остается неподвижной на рабочем столе, а перемещается только невесомая оптическая головка с соплом.

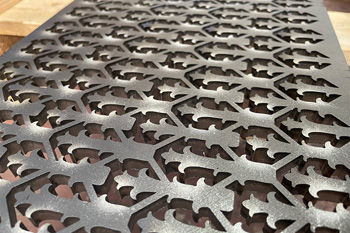

Бережливость кроется и в минимальной зоне термического влияния вокруг шва. Луч проходит по контуру настолько быстро, что тепло не успевает распространиться вглубь заготовки и вызвать ее коробление. Это позволяет изготавливать детали с очень узкими перемычками и сложными ажурными узорами без риска их оплавления. Высокая концентрация энергии обеспечивает получение ровного и гладкого торца, который не требует последующей шлифовки или правки. Таким образом, процесс исключает любую порчу сырья.

Струя вспомогательного газа подается через сопло резака одновременно с лазерным лучом для выполнения нескольких задач. Главная функция потока заключается в моментальном удалении расплавленного металла из зоны пропила под высоким давлением. Без этого жидкая фаза застынет обратно, что сделает невозможным качественное разделение заготовки на части.

Тип газа выбирают в зависимости от химического состава сплава и требований к внешнему виду кромки. Кислород активно поддерживает реакцию горения стали, что добавляет тепловой энергии и увеличивает скорость проходки инструмента. Азот используют как инертную среду для защиты торцов от окисления при работе с нержавейкой или алюминием.

Газовый поток также эффективно охлаждает края реза и защищает дорогостоящую фокусирующую линзу от попадания раскаленных брызг расплава. Внутри режущей головки постоянно поддерживают избыточное давление, которое препятствует проникновению пыли и продуктов испарения в оптический тракт. Инертные газы типа аргона или гелия применяют для раскроя титана, так как они полностью блокируют контакт горячего металла с атмосферным воздухом.

Выбор конкретного механизма разрушения материала зависит от толщины заготовки и доступной мощности лазерного излучателя. Резку плавлением применяют для большинства стандартных задач, когда луч разогревает металл до жидкого состояния, а газ выдувает его наружу.

Этот способ характеризуется высокой производительностью и меньшими энергозатратами на один погонный метр шва. Технология подходит для массивных листов стали, где важно обеспечить высокую скорость прохода без лишних затрат времени. Температура в зоне контакта остается в пределах точки плавления конкретного сплава, что минимизирует термическую нагрузку на изделие.

Метод испарения требует гораздо большей плотности энергии, так как металл должен мгновенно перейти в газообразное состояние. Этот вариант выбирают для обработки особо тонких листов или микроскопических деталей, где нужно получить идеальную чистоту кромки.

Объем удаляемого материала в этом случае минимален, поэтому ширина пропила сопоставима с диаметром человеческого волоса. Стоимость такой операции выше из-за высокого потребления электричества и медленного темпа перемещения головки. Но испарение исключает появление грата и наплывов на нижней стороне листа, что избавляет от необходимости финишной отделки.

Высокие показатели достигаются благодаря жесткой механике станка, умной электронике и свойствам самого светового пучка. Современные установки имеют станину из массивного литья, которая полностью гасит любые вибрации при резких ускорениях портала. Приводы на магнитных подушках или шарико-винтовые пары перемещают режущую головку с погрешностью до сотых долей миллиметра.

Система ЧПУ контролирует положение инструмента несколько тысяч раз в секунду и мгновенно вносит коррективы в траекторию. Фокусирующая оптика сжимает энергию в пятно размером 100 мкм, что позволяет вырезать детали со сложной геометрией и острыми углами. Автоматические датчики высоты постоянно следят за расстоянием от сопла до поверхности металла в режиме реального времени. Если лист имеет небольшую кривизну, головка повторяет его рельеф для сохранения идеального фокуса луча.

Программное обеспечение учитывает ширину самого реза при расчете координат, поэтому итоговые размеры изделия в точности совпадают с чертежом.

Скорость перемещения луча по контуру заготовки во многом превосходит возможности любых механических методов обработки. На тонких листах стали мощные волоконные лазеры развивают темп до 50-100 м в минуту без потери качества. Такая производительность позволяет выпускать огромные тиражи продукции в кратчайшие сроки, что критично для автомобильной промышленности и электроники.

Процесс автоматизирован от загрузки материала до выгрузки готовых деталей, поэтому человеческий фактор практически не влияет на темп работ. Станок может работать в круглосуточном режиме без остановок на смену затупившегося инструмента или охлаждение механизмов.

Эффективность повышают за счет функции нестинга, которая плотно компонует детали на листе для одновременного раскроя. Минимальный диаметр луча позволяет размещать контуры почти вплотную, что сокращает общую длину пути головки. Использование общего реза для соседних заготовок дополнительно ускоряет цикл и экономит ресурсы оборудования. Системы управления мгновенно переключаются между разными чертежами, избавляя производство от долгих переналадок.

Универсальность лазерного оборудования позволяет успешно работать с широким спектром материалов разной плотности и структуры. Кроме металлов луч легко разделяет листы пластика, оргстекла, поликарбоната и различных полимеров без образования сколов. Древесина, фанера и картон тоже отлично поддаются раскрою, при этом кромка приобретает аккуратный темный оттенок из-за легкого обугливания. Ткани и натуральную кожу режут лазером для получения сложных лекал с оплавленной кромкой, которая не осыпается при дальнейшем шитье.

Каждый неметалл требует индивидуальной настройки длины волны и мощности излучения для получения чистого края. Например, для прозрачного стекла применяют специальные газовые лазеры, излучение которых эффективно поглощается материалом. А при работе с полимерами важно правильно подбирать состав обдувочного газа для удаления продуктов горения и предотвращения вспышек.

Минимизация отходов при раскрое достигается за счет ничтожно малой ширины шва и применения интеллектуальных алгоритмов компоновки. Лазерный луч удаляет слой материала толщиной всего 0.1-0.2 мм, что в несколько раз меньше ширины пропила фрезы или пилы. Это позволяет размещать детали на листе с технологическим зазором в 1-2 мм, используя каждый квадратный сантиметр поверхности.

Программное обеспечение автоматически находит оптимальное положение для сотен элементов разной формы, заполняя пустоты внутри крупных рамок мелкими шайбами. Коэффициент использования сырья на таких станках часто превышает 90%, что существенно снижает общие затраты на закупку металла.

Отсутствие механических повреждений и деформаций избавляет от необходимости закладывать большие припуски на последующую обработку. Детали вырезают сразу в чистовой размер, поэтому лишний металл не уходит в стружку при фрезеровании. Технология позволяет кроить материал вплотную к самым краям листа без риска его подрыва или замятия.

Любой современный комплекс для резки включает три базовых модуля, которые работают в тесной связке друг с другом. Первый элемент - активная среда, или генератор, где возникает первичный поток электромагнитного излучения. В зависимости от типа станка это может быть газовый резонатор с углекислотой или твердотельный блок с оптическим волокном.

Вторая часть системы - источник энергии накачки, который переводит молекулы или атомы в возбужденное состояние для начала генерации света. Без мощного питания процесс усиления фотонов невозможен, поэтому силовые блоки имеют сложную многоуровневую защиту от скачков напряжения.

Третий важнейший узел - оптическая система, которая отвечает за транспортировку и фокусировку луча на поверхности заготовки. Она включает в себя систему зеркал, линз или гибкий кабель, а также режущую головку с автоматическим приводом. Дополнительно станок оснащают координатным столом с мощными моторами для перемещения портала по заданным осям.

Главное отличие лазерного метода от плазменного - гораздо более высокие точность и чистота поверхности реза. Лазерный луч создает узкий канал проплавления с почти идеальной перпендикулярностью стенок, тогда как плазма часто дает заметную конусность.

При использовании света на кромках не образуется толстый слой окалины и грата, поэтому детали не требуют долгой ручной зачистки. Зона термического влияния у лазера в несколько раз меньше, что исключает коробление тонких листов металла. Это позволяет изготавливать мелкие элементы и отверстия диаметром меньше толщины самого листа, что для плазмотрона остается недостижимой задачей.

Плазменная технология выигрывает только при обработке экстремально толстых плит черного металла, где лазеру не хватает мощности. Но для листов толщиной до 20-30 мм лазер остается приоритетным выбором из-за высокой детализации и аккуратности. Световой луч позволяет выполнять лазерную гравировку и маркировку деталей в рамках одного рабочего цикла, избавляя от лишних операций. Энергопотребление современных волоконных лазеров ниже, а ресурс расходных материалов - сопел и защитных стекол - значительно выше.

Совмещение раскроя и изменения формы металла позволяет получать готовые объемные корпуса и кронштейны без промежуточного хранения на складе. Сначала лазер с высокой точностью вырезает плоскую развертку будущей детали со всеми необходимыми отверстиями и пазами. Затем заготовку передают на листогибочный пресс, где мощные инструменты придают ей нужную конфигурацию по заданным линиям.

Такая последовательность гарантирует идеальное совпадение всех монтажных отверстий, так как погрешность лазерной резки минимальна. Использование одного исполнителя для обеих операций сокращает логистические расходы и уменьшает общее время производства сложной продукции.

Современные предприятия используют автоматизированные комплексы, где робот переносит вырезанные фрагменты с рабочего стола лазера прямо в зону гибки. Программное обеспечение рассчитывает коэффициенты растяжения металла, чтобы после деформации размеры детали остались в пределах допусков. Комплексный подход исключает риск повреждения кромок при транспортировке и повышает культуру производства.

Главное значение имеет общая длина пути лазерной головки, так как время работы дорогостоящего станка является базовой единицей расчета. Толщина и марка металла напрямую влияют на скорость проходки: чем массивнее лист, тем медленнее движется инструмент и тем выше цена метра реза. Количество точек врезки или проколов тоже вносит свой вклад, потому что каждый старт луча требует дополнительного времени и расхода вспомогательного газа.

Сложность контура и наличие мелких ажурных элементов повышают трудоемкость процесса и требуют более тонкой настройки оборудования. Объем партии играет роль при расчете скидок, так как серийное производство позволяет оптимизировать накладные расходы на подготовку программ. Срочность выполнения работ часто подразумевает перенос других заказов и сверхурочную загрузку цеха, что тоже увеличивает итоговый прайс.

Стоимость технических газов, таких как чистый азот или аргон, закладывают в смету в зависимости от требований к качеству кромки. Дополнительные услуги по доработке чертежей, гравировке или последующей гибке также суммируют с базовой ценой раскроя.
