Лазерная резка алюминия

Алюминиевые сплавы обладают высокой отражательной способностью, которая мешает эффективному поглощению световой энергии поверхностью металла. Когда луч падает на блестящую заготовку, значительная часть фотонов отскакивает обратно, что создает риск перегрева оптической системы станка.

Чтобы преодолеть этот барьер, оборудование должно иметь избыточный запас мощности для мгновенного прокола и формирования стабильной ванны расплава. Высокая теплопроводность алюминия тоже усложняет задачу, так как тепло быстро уходит из зоны реза вглубь материала. Это требует высокой скорости перемещения головки, чтобы металл не успевал остывать и процесс разделения не прерывался.

Для успешной работы выбирают коротковолновое излучение волоконных лазеров, которое лучше поглощается цветными металлами по сравнению с газовыми установками. Когда луч проникает внутрь структуры, он должен удерживать стабильную температуру +700℃ для поддержания непрерывного плавления. Использование специальных линз с защитным покрытием предотвращает поломку дорогостоящих компонентов из-за отраженного сигнала.

Волоконный источник генерирует излучение с длиной волны около 1 мкм, которое алюминий поглощает гораздо эффективнее старых типов газовых лазеров. Благодаря этой физической особенности станок тратит меньше энергии на пробитие материала и обеспечивает более высокую скорость проходки по контуру. Волоконный кабель передает луч без потери мощности прямо к режущей головке, что исключает необходимость в сложной системе зеркал и линз.

Отсутствие подвижных оптических элементов в тракте повышает надежность комплекса и упрощает его техническое обслуживание при серийном производстве. Электроника мгновенно корректирует параметры тока в зависимости от толщины заготовки, что гарантирует стабильность характеристик шва на всей протяженности пути.

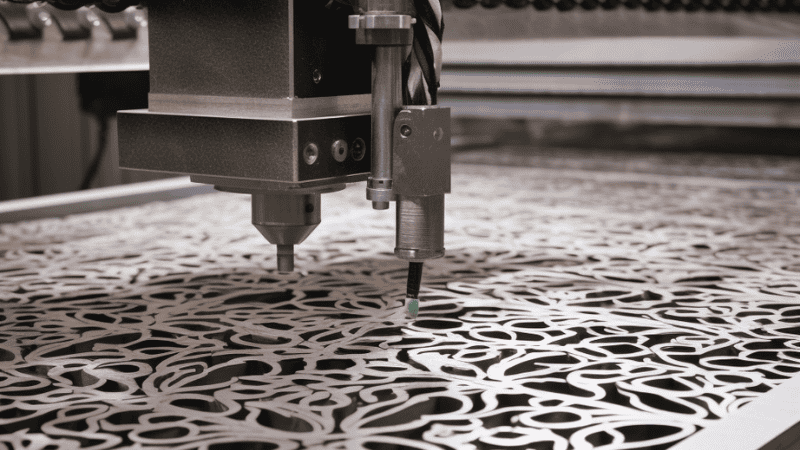

Тонкое световое пятно волоконного лазера создает узкую зону плавления, поэтому края заготовки не подвергаются избыточной термической деформации. Это позволяет изготавливать ажурные детали с мелкими отверстиями, которые полностью соответствуют проектным данным чертежа. Высокая плотность энергии в фокусе позволяет резать даже зеркальные марки алюминия без применения защитных покрытий. Современные генераторы мощностью от 3кВт до 10кВт легко справляются с листами толщиной до 20мм при сохранении идеальной перпендикулярности кромок.

Азот используют в качестве инертной среды, которая полностью вытесняет кислород из зоны контакта луча с металлом для предотвращения окисления. Когда алюминий плавится под действием лазера, струя газа под давлением до 20 бар мгновенно выдувает жидкий расплав из канала наружу. Благодаря отсутствию химической реакции кромка детали остается чистой и сохраняет свой естественный светлый оттенок без образования темного налета.

Технология избавляет от необходимости проводить долгую механическую зачистку или химическое травление торцов перед последующей сваркой или покраской. Азот также эффективно охлаждает соседние участки заготовки, что минимизирует риск коробления тонких листов.

Высокий напор газа обеспечивает получение гладкой поверхности среза без острых заусенцев и наплывов в нижней части листа. Если давление в системе упадет ниже нормы, вязкий алюминий не будет полностью удаляться, что приведет к появлению прочного грата. Параметры подачи настраивают через систему ЧПУ в строгом соответствии с маркой сплава и его текущей толщиной. Использование азота повышает стоимость расходных материалов, но гарантирует безупречное качество продукции для ответственных отраслей промышленности.

Сплавы системы алюминий-магний обладают более высокой коррозионной стойкостью и пластичностью, что способствует стабильному протеканию процесса лазерного плавления. Магний в составе материала улучшает поглощение световой энергии и помогает формировать однородную ванну расплава без лишних брызг. Кромка после раскроя таких листов получается более гладкой, а ширина шва остается неизменной на протяжении всего цикла обработки.

АМг хорошо переносит локальный нагрев и не склонен к образованию горячих трещин в зоне термического влияния. По этой причине данные марки металла чаще выбирают для производства сложных сварных конструкций и декоративных панелей.

Дюралюминий марки Д16 содержит значительное количество меди, которая резко повышает отражательную способность и теплопроводность заготовки. Это заставляет станок работать на предельных режимах мощности, что может вызвать перегрев оптической головки и снизить скорость проходки. Медь также способствует появлению вязкого шлака, который труднее выдувать из зоны реза даже при высоком давлении азота. На торцах дюралевых деталей часто остается небольшой налет или заусенцы, которые требуют обязательной механической обработки абразивным инструментом.

Технологи учитывают эти особенности при подготовке карт раскроя и выбирают соответствующие режимы фокусировки для каждого типа сплава.

Способность алюминия мгновенно распределять тепло по всей массе заготовки требует использования высокой плотности энергии в крошечном пятне контакта. Если вести режущую головку слишком медленно, тепловая энергия будет рассеиваться в массе листа и не позволит достичь температуры плавления +660℃ в нужной точке. Это может привести к прерыванию процесса резки или сильному короблению всей поверхности из-за избыточного прогрева соседних зон.

Чтобы избежать дефектов, увеличивают мощность излучения и наращивают скорость перемещения портала станка над листом. Программное управление плавно корректирует эти параметры при прохождении острых углов для сохранения стабильной геометрии.

Высокий темп работы гарантирует, что зона термического влияния останется узкой и не изменит механические свойства сплава вокруг шва. Когда тепло концентрируется строго на линии разделения, кромки получаются четкими и не имеют следов оплавления или скругления. Быстрое охлаждение расплава струей холодного азота фиксирует структуру металла в ее первозданном виде без внутренних напряжений. Для массивных плит толщиной более 10 мм используют специальные алгоритмы врезки, которые предотвращают перегрев стартовой точки.

Алюминиевые листы имеют очень мягкую и чувствительную поверхность, на которой легко появляются царапины при погрузке или перемещении по решетке стола. Чтобы сохранить товарный вид готовой продукции, металл часто поставляют со специальным полимерным покрытием с одной или двух сторон. Эта пленка защищает зеркальную или матовую фактуру сплава от механических повреждений и брызг расплава во время пробития стартовых отверстий.

Важно выбирать материал, который предназначен специально для лазерной обработки и не оставляет темных следов нагара при сгорании. Качественный полимер испаряется под действием луча мгновенно и не мешает формированию чистого канала проплавления.

Использование защитного слоя также предотвращает появление отметин от отраженного излучения на лицевой стороне заготовки. Когда луч проходит сквозь материал, пленка удерживает мелкие частицы пыли и копоти, которые легко удаляются вместе с покрытием после завершения всех операций. Этот подход избавляет от необходимости проводить финишную мойку или полировку деталей, что сокращает общее время производства заказа.

Грат — застывшие капли металла, которые привариваются к нижней стороне листа из-за неполного удаления расплава струей газа. Для борьбы с этим дефектом необходимо точно настроить давление азота и обеспечить его беспрепятственный выход из сопла резака.

Важно также подобрать идеальное фокусное расстояние, чтобы нижняя часть канала проплавления была достаточно широкой для свободного стока жидкого алюминия. Если фокус находится слишком высоко, энергия луча рассеивается и металл внизу шва начинает остывать раньше, чем покинет зону обработки. Специалисты смещают точку фокусировки ближе к нижней границе листа для получения максимально гладкого торца.

Чистота режущего сопла и его центровка относительно луча тоже играют ключевую роль в формировании качественного среза без заусенцев. Малейшее отклонение газового потока вызывает завихрения, которые мешают эффективной очистке шва от продуктов плавления. Регулярная замена изношенных расходных материалов и калибровка станка позволяют удерживать параметры обработки в заданных допусках на протяжении всей смены. На тонких листах до 3 мм грат практически не образуется при использовании высоких скоростей и правильной мощности генератора.

В процессе лазерного испарения алюминия образуется мелкодисперсная пыль, которая обладает высокой химической активностью и склонна к быстрому окислению. Если эти частицы будут скапливаться внутри станка или в системе вентиляции, может возникнуть риск внезапного возгорания или хлопка.

Пыль также оседает на оптических элементах, приводах и направляющих станка, что ведет к их преждевременному износу и потере точности позиционирования. Поэтому лазерные комплексы для цветных металлов оснащают мощными вытяжными агрегатами с многоступенчатыми картриджными фильтрами. Эти установки улавливают до 99% вредных выбросов непосредственно из-под зоны резания, обеспечивая чистоту атмосферы в цеху.

Система аспирации должна иметь функцию автоматической очистки фильтров сжатым воздухом, чтобы поддерживать стабильную силу всасывания на протяжении всего рабочего дня. Собранную пыль регулярно удаляют из специальных бункеров и утилизируют в соответствии с правилами пожарной безопасности. Контроль состояния фильтрующих элементов позволяет избежать перегрева лазерного источника и защищает электронные блоки от попадания электропроводящих частиц.

Локальное термическое воздействие создает узкую зону термического влияния, где структура алюминиевого сплава может претерпеть незначительные изменения. Благодаря высокой концентрации энергии и большой скорости проходки это воздействие ограничивается глубиной в несколько десятых долей миллиметра.

Алюминий не склонен к закалке так сильно, как углеродистые стали, поэтому кромки сохраняют свою исходную твердость и пластичность. Это позволяет выполнять последующие операции по гибке или сверлению отверстий без риска появления трещин на краях деталей. Быстрое охлаждение расплава струей азота предотвращает рост зерна в кристаллической решетке металла, что сохраняет прочностные характеристики материала.

При работе с термически упрочненными сплавами типа дюраля Д16 следует учитывать возможное небольшое снижение твердости непосредственно на торце реза. Этот эффект связан с локальным отпуском материала под действием высокой температуры лазерного луча. В большинстве конструкционных задач такие изменения считаются допустимыми и не требуют дополнительной термической обработки готовых изделий.

Возможности оборудования позволяют получать отверстия, диаметр которых равен или даже немного меньше толщины обрабатываемого материала. Это становится достижимым благодаря использованию специальных режимов импульсного прокола, когда лазер постепенно углубляется в металл без избыточного расплавления краев.

ЧПУ станка контролирует подачу энергии так, чтобы тепло не успевало распространиться вглубь заготовки и деформировать тонкие перемычки. После формирования стартового канала головка переходит к чистовой обкатке контура на высокой скорости для получения идеально круглой формы. Качественная оптика гарантирует перпендикулярность стенок отверстия даже при работе с массивными плитами до 15 мм.

При изготовлении мелких деталей важно учитывать ширину лазерного шва, которая составляет около 0.2 мм, и закладывать соответствующую компенсацию в чертеж. Использование азота высокого давления предотвращает налипание шлака на внутренние поверхности, что избавляет от необходимости последующей зенковки. Если требуется получить отверстие диаметром менее 1 мм в толстом листе, могут возникнуть сложности с удалением расплава.

Анодное покрытие — слой твердого оксида, который имеет иную температуру плавления и поглощающую способность по сравнению с основным металлом. При контакте с лазерным лучом оксидная пленка может трескаться или слегка обгорать по краям реза, что иногда портит эстетический вид изделия.

Чтобы минимизировать эти дефекты, используют импульсные режимы с высокой частотой, которые аккуратно испаряют защитный слой без его значительного разрушения. Важно правильно подобрать мощность излучения, чтобы луч прошивал анодированную поверхность быстро и не вызывал потемнения соседних участков. Кромка в месте разделения будет иметь естественный цвет чистого алюминия, так как защитный слой там полностью удаляется.

Для сохранения целостности декоративного покрытия на лицевой стороне часто используют дополнительную защиту в виде малярного скотча или специальных спреев. Эти составы предотвращают оседание продуктов испарения на анодированной поверхности и легко смываются после завершения работ. При резке анодированного профиля станок должен иметь надежную систему фиксации, чтобы исключить вибрации и появление мелких сколов на хрупком оксидном слое.

Алюминий обладает уникальной способностью мгновенно восстанавливать защитную оксидную пленку на свежем срезе при контакте с кислородом воздуха. Сразу после лазерной резки на торцах детали образуется плотный слой оксида, который надежно защищает металл от дальнейшего разрушения. Поскольку при использовании азота на кромках не остается гари и окалины, этот процесс протекает равномерно по всей поверхности торца.

Исходная коррозионная стойкость материала остается практически неизменной, что позволяет использовать детали в условиях повышенной влажности. Отсутствие легирующих элементов из электродов, как при дуговой сварке, исключает появление гальванических пар на месте реза.

Локальный нагрев не вызывает выгорания магния или кремния из структуры сплава, поэтому химический состав на кромке полностью соответствует основному металлу. Это гарантирует сохранение всех эксплуатационных характеристик изделия на протяжении всего срока службы. После завершения раскроя детали можно сразу подвергать анодированию или порошковой окраске без сложной предварительной подготовки.
