Лазерная резка профиля

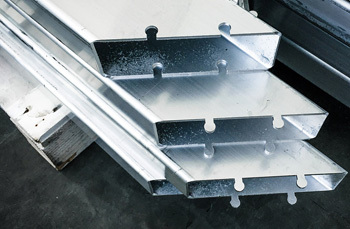

Создание замковых систем типа «шип-паз» или «ласточкин хвост» позволяет собирать массивные каркасы без применения стапелей и сложных зажимных приспособлений. Лазерный луч вырезает на торцах швеллера или уголка уникальные контуры, которые в точности совпадают с ответными частями будущей конструкции. Погрешность такой обработки не превышает 0.05 мм, поэтому детали входят друг в друга плотно и надежно сразу после выхода со станка.

Подобный подход существенно сокращает время на сварочные работы, потому что геометрия узла фиксируется автоматически за счет формы самих металлических элементов. Программное обеспечение оборудования рассчитывает компенсацию толщины реза для обеспечения нужной плотности посадки в зависимости от марки сплава.

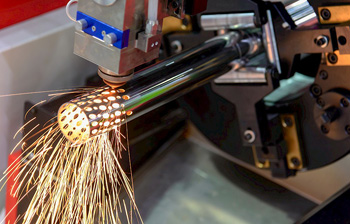

Конструкторы разрабатывают чертежи в современных цифровых системах, где они моделируют поведение изделия под нагрузкой еще до начала производства. Лазерный комплекс с ЧПУ считывает эти данные и выполняет раскрой проката со скоростью до 120 м в минуту. Помимо стандартных прямоугольных вырезов инструмент создает ажурную перфорацию для облегчения веса балок без потери их несущей способности.

В процессе обработки полых профилей и труб лазерный луч должен прорезать только одну сторону материала, не повреждая при этом внутреннюю поверхность обратной стенки. Эта задача решается путем применения интеллектуальных алгоритмов управления мощностью излучения в режиме реального времени.

Система ЧПУ мгновенно снижает интенсивность потока или переводит генератор в импульсный режим сразу после завершения сквозного прокола первой стенки. Струя вспомогательного газа эффективно охлаждает зону контакта и не дает раскаленным брызгам расплава привариваться к противоположной стороне профиля. Качественная оптика станка удерживает фокус в строго заданной плоскости, что предотвращает рассеивание энергии внутри полости трубы.

Для дополнительной защиты на некоторых производствах используют специальные вставки или жидкости, которые поглощают остаточное излучение внутри заготовки. Но современные волоконные лазеры справляются с этой проблемой программным способом за счет высокой скорости перемещения головки. Электроника отслеживает расстояние до металла тысячи раз в секунду, поэтому луч не задерживается на одном месте дольше необходимого времени.

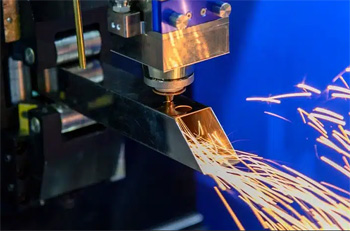

Традиционное механическое сверление толстостенного швеллера требует больших физических усилий и частой замены дорогостоящих сверл из быстрорежущей стали. Лазерный метод заменяет этот трудоемкий процесс бесконтактным воздействием светового луча, который мгновенно прожигает металл любой твердости.

Световой инструмент не тупится и не отклоняется от центральной оси, что обеспечивает идеальную соосность отверстий на противоположных полках профиля. Система ЧПУ позволяет вырезать не только круглые, но и овальные, квадратные или фигурные пазы без смены оснастки. Скорость выполнения операций возрастает в несколько раз, потому что станку не требуется время на кернение и постепенный запуск вращающегося шпинделя.

Кромки отверстий после лазера получаются гладкими и не имеют острых заусенцев, которые обычно остаются после прохода сверла. Этот фактор избавляет от необходимости проводить последующую зенковку и ручную зачистку краев перед установкой болтового крепежа. Лазерная технология позволяет располагать отверстия очень близко к краям или ребрам жесткости профиля без риска его деформации или растрескивания.

Металлический профиль часто имеет заводские дефекты в виде небольшой кривизны, скручивания или неравномерной толщины стенок по всей длине шестиметровой балки. Современные лазерные комплексы оснащают системами активного сканирования, которые измеряют реальные параметры заготовки перед началом каждой операции.

Бесконтактные лазерные датчики фиксируют фактическое положение профиля в пространстве и передают данные в контроллер ЧПУ. Программа мгновенно вносит коррективы в траекторию движения режущей головки, адаптируя ее под реальные изгибы конкретного экземпляра металла. Такой подход исключает появление брака и гарантирует, что все вырезы будут находиться на своих местах относительно осей изделия.

Автоматическая компенсация также отслеживает положение углов и радиусов закругления профиля, которые могут отличаться у разных производителей проката. Система самостоятельно определяет центр тяжести и ось вращения заготовки для обеспечения идеальной центровки при выполнении косых срезов. Если балка имеет значительный прогиб, станок плавно поднимет или опустит режущую головку для сохранения стабильного фокусного расстояния.

Выполнение наклонных срезов необходимо для качественной стыковки элементов пространственных ферм, строительных лесов и декоративных архитектурных форм. Лазерный станок с поворотной головкой позволяет отрезать профиль под любым углом к его продольной оси с ювелирной точностью.

Одновременно с раскроем инструмент может снимать фаску на кромках, подготавливая металл под последующее наложение глубокого сварного шва. Такая подготовка обеспечивает плотное прилегание торцов без щелей, что значительно повышает прочность и надежность всей металлоконструкции. Отсутствие зазоров уменьшает расход сварочной проволоки и сокращает время на финишную отделку стыков.

Программное управление рассчитывает сложные сопряжения для труб разного сечения, которые должны соединяться под нестандартными углами в трехмерном пространстве. Лазер вырезает на поверхности профиля «седловины» и пазы, которые позволяют вставлять одну деталь в другую с минимальным допуском. Метод заменяет долгую ручную подгонку деталей при помощи болгарки и шлифовальных кругов.

В рамках одного производственного цикла лазерный луч может не только разделить профиль, но и нанести на его поверхность нестираемую техническую информацию. Система ЧПУ выжигает на металле серийные номера деталей, логотипы производителя, QR-коды или линии разметки для последующего монтажа.

Маркировка помогает рабочим на строительной площадке быстро идентифицировать каждый элемент и правильно расположить его в структуре огромного каркаса. Это полностью исключает ошибки при сборке уникальных объектов, где сотни балок имеют схожие габариты, но разную конфигурацию отверстий. Информация остается читаемой даже после транспортировки и длительного хранения проката под открытым небом.

Луч лишь слегка меняет структуру верхнего слоя металла или снимает тонкую пленку окислов, поэтому маркировка не снижает прочностные характеристики профиля. Глубину и контрастность надписей регулируют программно в зависимости от требований заказчика и типа финишного покрытия.

Технология лазерного раскроя позволяет выполнять на стальных полосах или профилях специальные V-образные надрезы в местах будущих сгибов. Этот прием существенно упрощает процесс придания заготовке сложной пространственной формы на листогибочном прессе или вручную.

Лазер точно контролирует глубину пропила, оставляя лишь тонкую перемычку металла, которая служит естественным шарниром при деформации. Такой метод гарантирует идеальную прямолинейность ребер и позволяет получать острые углы с минимальным радиусом закругления. Готовое изделие сохраняет геометрию и жесткость, так как основная масса материала остается нетронутой.

Применение лазера для подготовки линий сгиба избавляет от необходимости использования дорогостоящей штамповой оснастки для каждой новой модели продукции. Можно изготавливать корпуса приборов, короба вентиляции и дизайнерские элементы мебели из цельных кусков профильного проката. После гибки места надрезов часто проваривают для восстановления полной герметичности и монолитности конструкции.

Высокая концентрация энергии в лазерном луче обеспечивает мгновенное испарение или плавление металла с образованием идеально ровных стенок разреза. Струя вспомогательного газа, который подают под высоким давлением, полностью удаляет продукты горения и капли расплава из зоны шва. В результате на кромках не образуется грат, окалина или заусенцы, которые характерны для газовой резки или механического пиления.

Поверхность торца приобретает мелкочешуйчатую структуру и выглядит эстетично без дополнительной абразивной обработки. Детали можно отправлять на покраску или сборку сразу после извлечения из рабочей зоны станка. Отсутствие механического воздействия исключает появление наклепа и микротрещин, поэтому структура сплава на краях остается однородной и пластичной. Это особенно важно для деталей, которые будут работать под постоянными вибрационными или динамическими нагрузками.

Ширина лазерного пропила стабильна на всем протяжении пути, что гарантирует плотное сопряжение элементов при монтаже сложных узлов. Кромка нержавеющей стали при резке в среде азота сохраняет свой естественный блеск и защитные антикоррозийные свойства.

Технические возможности лазерных труборезных комплексов зависят от мощности станины и грузоподъемности системы автоматической подачи проката. Большинство промышленных станков рассчитано на работу с профилями стандартной длины до 6 м, хотя существуют специализированные линии для заготовок до 12 м.

Максимальный вес одной балки может достигать 200-300 кг, что требует использования мощных сервоприводов для вращения и перемещения такой массы. Диаметр вписываемой окружности для профиля обычно ограничен значениями от 20 до 250 мм для большинства универсальных моделей оборудования. Более крупные двутавры и швеллеры требуют применения портальных машин с увеличенной рабочей зоной.

Толщина стенки обрабатываемого металла также имеет свой предел, который определяется мощностью лазерного генератора. Волоконные лазеры до 6 кВт эффективно справляются со сталью толщиной 12-15 мм при сохранении высокой скорости и качества кромки. Для очень мелких профилей ограничением становится возможность их надежной фиксации в кулачковом патроне без повреждения тонких стенок.

Современное лазерное оборудование позволяет обрабатывать металл с уже нанесенным защитным или декоративным покрытием без его значительного повреждения. Лазерный луч воздействует на материал локально, поэтому зона термического разрушения полимера ограничивается лишь несколькими микронами от края шва.

Краска не обгорает и не отслаивается на основной поверхности профиля, сохраняя свой первоначальный цвет и защитные функции. Программное управление подбирает такие режимы мощности, при которых покрытие испаряется мгновенно вместе со стальной основой. Это позволяет изготавливать готовые перфорированные элементы для фасадов и интерьеров без повторной окраски деталей.

Для защиты лицевой стороны от случайных брызг расплава на профиль иногда наносят временную защитную пленку или используют специальные спреи. Струя вспомогательного газа эффективно охлаждает края реза, препятствуя распространению тепла под слой полимера. Важно использовать азот высокого давления для исключения возгорания органических компонентов краски в процессе работы лазера.
