Лазерная резка 3d

Трехмерная обработка позволяет проводить операции над объемными объектами в нескольких плоскостях одновременно за счет использования многоосевых манипуляторов. В отличие от классического плоского раскроя головка станка перемещается не только вдоль осей X и Y, но и меняет высоту, а также угол наклона относительно поверхности заготовки.

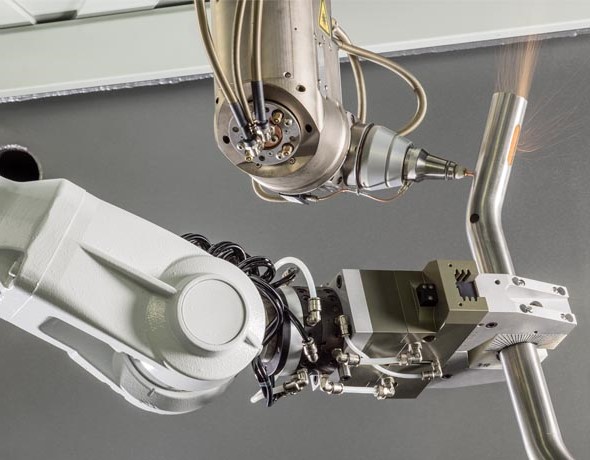

Электроника координирует движение пяти или шести осей в реальном времени, потому что луч должен сохранять перпендикулярность к точке контакта. Такая гибкость дает возможность вырезать сложные отверстия в готовых штампованных корпусах, трубах и гнутых профилях без их многократной переустановки. Роботизированный комплекс плавно обходит любые выступы и впадины, сохраняя высокую концентрацию энергии в фокусном пятне.

Программное обеспечение преобразует цифровую модель в набор пространственных координат для каждого сервопривода исполнительного механизма. Лазерный источник передает мощное излучение через гибкое оптоволокно, которое не ограничивает свободу перемещения рабочего органа в пространстве. Метод заменяет трудоемкое сверление и фрезерование на криволинейных поверхностях, так как свет проходит сквозь металл любой твердости без механического сопротивления.

Создание точной цифровой копии изделия в трехмерном формате предваряет запуск производственного цикла на высокотехнологичном оборудовании. Инженеры используют специализированные программные пакеты для построения объемного образа детали со всеми технологическими отверстиями и пазами.

Чертеж должен содержать только строго замкнутые контуры, потому что алгоритм станка не сможет распознать прерванные линии как границы раздела материала. Модель обязательно учитывает толщину стенки и физические свойства конкретного сплава для корректного расчета траектории прохождения луча. Каждая грань и радиус закругления получают свои координаты в пространстве, которые контроллер ЧПУ преобразует в управляющие сигналы.

Если проект требует точного повторения уже существующего физического объекта, применяют технологию лазерного сканирования. Прибор считывает геометрию оригинала и переносит облако точек в компьютерную среду для последующей обработки. Программное обеспечение выравнивает поверхности и убирает погрешности литья или ковки, которые присутствовали на исходном образце. После завершения подготовки файл экспортируют в формат, понятный для системы управления роботизированного комплекса.

Применение систем объемного сканирования позволяет получить цифровую копию детали сложной формы без проведения долгих ручных замеров. Устройство направляет на объект лазерную сетку, которая мгновенно фиксирует все изгибы, углубления и отверстия на поверхности заготовки. Электроника преобразует отраженные сигналы в массив данных, из которых программа выстраивает высокоточную математическую модель.

Метод незаменим при работе с изношенными деталями машин, когда нужно восстановить исходные параметры и подготовить новый чертеж. Обработка полученного облака точек занимает минимум времени, поэтому производство новой партии можно начать уже в день обращения.

Сканер улавливает мельчайшие нюансы поверхности с погрешностью до сотых долей миллиметра, что обеспечивает идеальное сходство копии с оригиналом. Когда цифровую модель очищают от шумов и дефектов, ее загружают в программу раскроя для последующей резки на лазерном комплексе. Технология исключает человеческий фактор при снятии размеров с гнутых труб или штампованных элементов сложной конфигурации. Можно быстро масштабировать изделие или внести в его конструкцию необходимые правки без переделки всего проекта.

Технические возможности трехмерной обработки во многом зависят от мощности установленного излучателя и теплофизических характеристик конкретного сплава. Оптимальные результаты получают при работе с листами обычной стали, толщина которых не превышает 14 мм.

Нержавеющая сталь требует больших затрат энергии, поэтому для нее установлен технологический лимит около 8 мм. Медные и алюминиевые сплавы обладают высокой теплопроводностью, из-за чего их эффективная резка ограничена заготовками до 5 мм. Если превысить указанные значения, качество нижней кромки может ухудшиться из-за неполного выдувания расплава из глубокого канала.

Для тонкостенных деталей ограничения практически отсутствуют, так как лазер мгновенно прошивает материал и оставляет аккуратный шов. При работе с массивными объектами учитывают также вес заготовки, потому что станина оборудования должна выдерживать нагрузку без вибраций. Скорость перемещения головки замедляют на толстых участках, чтобы струя вспомогательного газа успевала удалять продукты плавления.

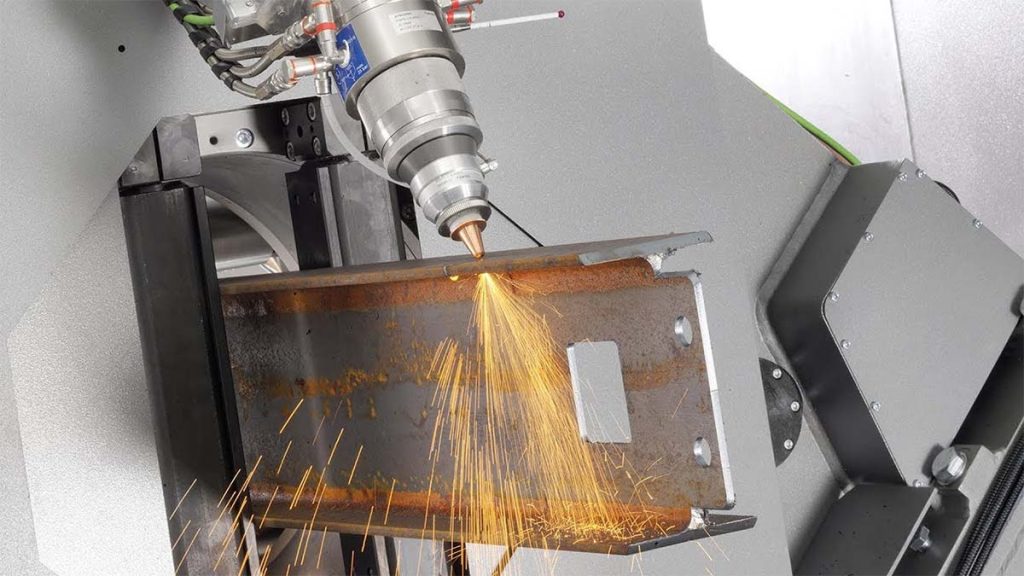

Роботизированные лазерные комплексы успешно справляются практически со всеми разновидностями стандартного и специального металлопроката. Фасонные изделия типа швеллеров, двутавровых балок и тавров режут со всех сторон без необходимости их ручного кантования.

Система ЧПУ автоматически корректирует высоту головки при переходе от полки к стенке профиля, что сохраняет стабильность фокусного расстояния. Простые формы в виде квадратов, шестигранников и кругов также поддаются быстрой обработке для получения точных заготовок под сварку. Возможность резки под углом позволяет создавать сложные сопряжения элементов в пространственных фермах и строительных каркасах.

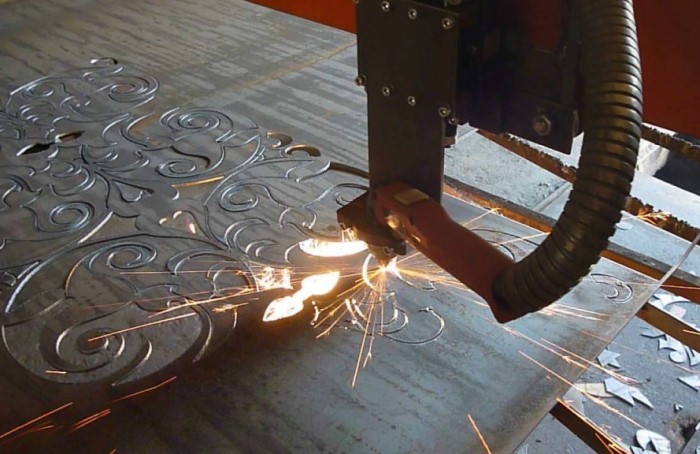

Специальный прокат с оцинкованным или полимерным покрытием не теряет защитных свойств при прохождении луча, потому что зона нагрева остается крайне узкой. Лазер эффективно разделяет даже изделия из высокопрочных сталей, которые трудно обрабатывать механическими пилами или фрезами. Метод позволяет вырезать ажурные узоры на гнутых уголках и полосах, превращая обычный конструкционный материал в элемент декора. Все кромки после завершения процесса имеют гладкую поверхность и не требуют дополнительной шлифовки перед монтажом.

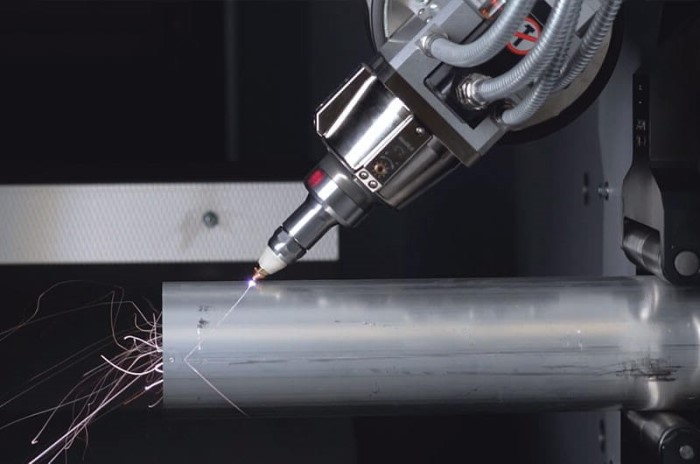

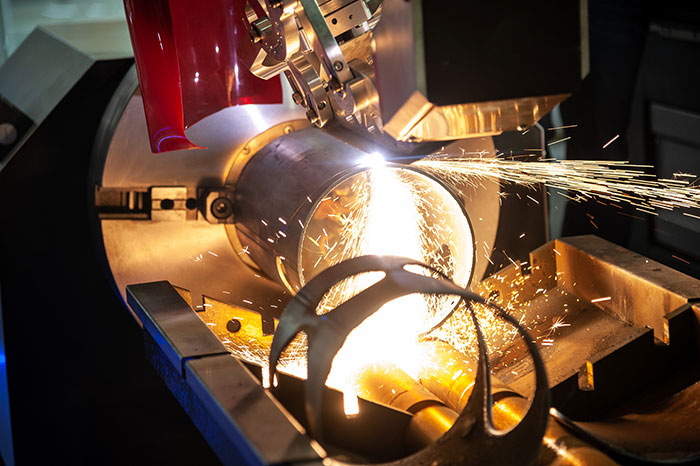

Обработка трубного проката на многоосевых станках требует точной синхронизации вращения заготовки и продольного перемещения режущего инструмента. Оборудование способно работать с трубами диаметром до 700 мм, выполняя в них сквозные отверстия любой конфигурации и формы.

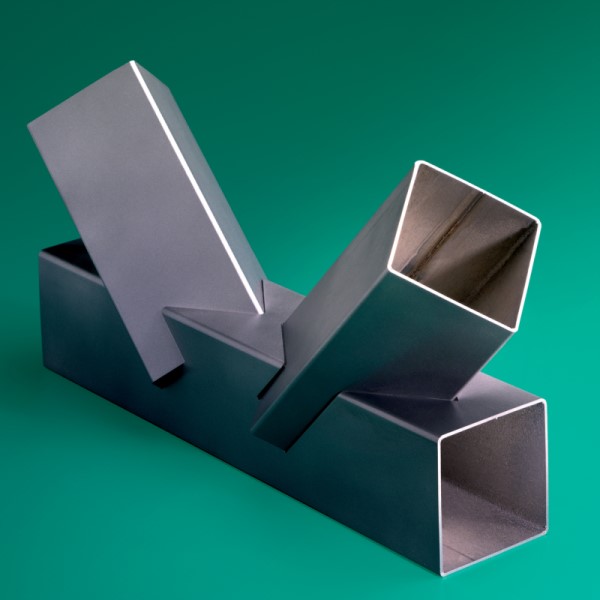

Вращающийся патрон надежно фиксирует материал, а лазерная головка перемещается по сложной траектории для создания точных стыковочных узлов. Технология позволяет вырезать пазы «ласточкин хвост» или делать косые срезы под любым углом для идеального прилегания элементов при сборке. Внутреннее пространство трубы остается чистым, так как продукты горения уносит мощный поток вспомогательного газа под высоким давлением.

Применение 3D лазера исключает необходимость использования сверлильных станков и абразивных дисков, что сокращает количество технологических переходов. Можно наносить художественную перфорацию или техническую маркировку непосредственно на цилиндрическую поверхность за один рабочий цикл. Система автоматической фокусировки учитывает кривизну стенки, поэтому луч всегда попадает в металл под оптимальным углом.

Главное преимущество светового луча перед фрезой в высокой скорости выполнения операций и отсутствии механического износа инструмента. Там, где фрезерный станок требует нескольких дней для обхода сложного контура, лазерный робот справляется с задачей за несколько часов.

Твердость обрабатываемого сплава не влияет на темп работы, потому что свет плавит металл без физического сопротивления. Отсутствие боковых нагрузок позволяет использовать легкие и недорогие приспособления для фиксации заготовок на рабочем столе. Это значительно снижает риск смещения детали и гарантирует высокую повторяемость результатов в каждой новой партии товара.

Ширина лазерного пропила составляет всего 0.1-0.2 мм, что в несколько раз меньше диаметра самой тонкой механической фрезы. Это дает возможность выполнять внутренние углы с минимальным радиусом и создавать ажурные узоры, недоступные для других способов обработки. После прохода луча на поверхности не остаются задиры и микротрещины, которые неизбежно возникают при механическом снятии стружки.

Функционирование мощного оптического оборудования требует строгого соблюдения регламентов защиты персонала от лазерного излучения и продуктов горения. Рабочая зона станка часто имеет открытую конструкцию из-за больших габаритов заготовок, поэтому нахождение людей внутри периметра во время резки полностью исключают.

Специальные датчики движения моментально блокируют работу генератора при случайном пересечении человеком невидимой границы безопасности. Оператор контролирует процесс через защитные стекла со специальным напылением, которое задерживает опасный световой поток. Система вытяжной вентиляции постоянно удаляет дым и пары металла из атмосферы цеха для предотвращения профессиональных заболеваний.

Особое внимание уделяют состоянию газовых магистралей и кабелей, которые питают подвижную головку роботизированного манипулятора. Все шланги защищают прочными кожухами для исключения их случайного перегиба или повреждения раскаленными искрами. Автоматика постоянно следит за температурой охлаждающей жидкости и давлением вспомогательных газов, отключая систему при возникновении любых отклонений.

Цифровая система управления выступает в роли головного мозга всего комплекса, который связывает воедино работу всех пяти или шести осей станка. Контроллер считывает тысячи команд в секунду, обеспечивая плавное и точное перемещение режущей головки по сложной пространственной траектории.

ЧПУ рассчитывает необходимую мощность луча и скорость подачи в каждой точке контура в зависимости от угла наклона инструмента. Если робот должен совершить резкий поворот, электроника плавно снижает темп движения для компенсации инерции массивных узлов. Это гарантирует отсутствие отклонений от чертежа и стабильно высокое качество кромки на самых трудных участках.

Благодаря цифровому контролю станок может выполнять ювелирную работу с массивными заготовками, обеспечивая точность до сотых долей миллиметра. Высокая степень роботизации превращает лазерную резку в предсказуемый и надежный процесс с гарантированным результатом.

Стабильность качества выпускаемой продукции достигается за счет полной автоматизации всех этапов обработки и отсутствия износа основного инструмента. Световой луч не может притупиться и не меняет форму в процессе работы, поэтому параметры реза остаются идентичными.

Система ЧПУ строго следует заложенной программе, исключая любые отклонения из-за усталости или невнимательности оператора. Датчики слежения за поверхностью мгновенно реагируют на возможную кривизну листа и вносят поправки в положение головки. Это предотвращает возникновение непрорезанных участков и гарантирует чистоту прохода по всему периметру сложной заготовки.

Входной контроль параметров газа и мощности излучения позволяет системе блокировать запуск цикла при наличии любых технических неисправностей. Предварительная компьютерная симуляция раскроя выявляет потенциальные ошибки в чертежах еще до начала контакта лазера с металлом. Если деталь имеет скрытые дефекты или посторонние включения, электроника может скорректировать режим работы для компенсации неоднородности сплава.

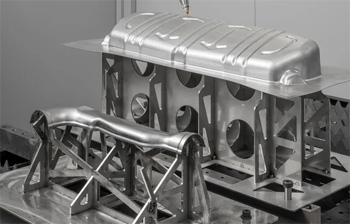

В современном производстве машин технологию применяют для финишной обработки штампованных кузовных деталей и элементов шасси. После выхода из пресса стальная панель может иметь неровные края или лишние припуски, которые необходимо удалить для точной стыковки узлов.

Роботизированный лазерный комплекс быстро обходит объемную деталь по периметру, срезая излишки металла и прорезая технологические отверстия. Это позволяет отказаться от использования дорогостоящих вырубных штампов для каждой новой модели автомобиля. Гибкость лазера дает возможность оперативно вносить изменения в конструкцию без переделки всей оснастки конвейера.

Метод также востребован при изготовлении выхлопных систем и рамных конструкций из труб сложного сечения. Лазер создает идеальные сопряжения в местах соединения элементов, что повышает прочность и надежность сварных швов. Высокая точность процесса гарантирует идеальную геометрию кузова, что важно для аэродинамики и пассивной безопасности транспортного средства. С помощью лазера наносят идентификационные номера и маркировку на детали двигателя и трансмиссии, которые сохраняют читаемость весь срок службы авто.

Исходная техническая документация часто содержит геометрические ошибки или разомкнутые линии, которые могут нарушить алгоритм работы системы ЧПУ. Инженеры проверяют модель на наличие наложений векторов и лишних точек, которые вызывают рывки головки или остановку процесса резки.

Важно адаптировать чертеж под конкретную толщину металла и диаметр лазерного луча для соблюдения заданных допусков. Программа должна видеть замкнутый контур, чтобы правильно определить направление движения инструмента и сторону отвода продуктов плавления. Проверка сопряжений и радиусов закругления гарантирует, что робот сможет пройти траекторию плавно и без критических замедлений.

Часто в документацию добавляют технологические припуски и мостики, которые удерживают деталь внутри листа до конца рабочего цикла. Конструкторы оптимизируют точки входа луча, располагая их в неответственных зонах для сохранения идеального внешнего вида кромки. Если чертеж выполнен в старых версиях графических редакторов, его конвертируют в современные форматы для корректного распознавания контроллером. Доработка также включает расчет оптимальной последовательности выполнения внутренних и внешних резов для минимизации деформаций.
