Лазерная резка листов

Луч обладает уникальным свойством монохроматичности, под которым понимают наличие строго фиксированной длины и частоты световой волны. Для сравнения: обычный солнечный свет состоит из широкого спектра различных волн, поэтому его невозможно сфокусировать в одну точку с колоссальной плотностью энергии. Когерентность лазерного излучения означает полное совпадение всех волновых фаз в пространстве и времени, что создает эффект резонанса и многократного усиления мощности.

Благодаря этим характеристикам лазерный поток прорезает стальные листы большой толщины и оставляет идеально аккуратный след. Высокая направленность потока в конкретную микроскопическую точку исключает случайное рассеивание света и потерю полезной энергии в процессе работы промышленного оборудования.

Система оптических линз позволяет зафиксировать лазерный пучок на любой поверхности и под нужным углом для выполнения сложных геометрических задач. При контакте фотонов с металлом происходит мгновенная передача тепла, которая запускает процессы разрушения кристаллической решетки сплава. Лазер сохраняет физические параметры на протяжении всего пути от генератора до заготовки, что обеспечивает предсказуемость результата.

Технология плавления требует значительно меньших энергетических затрат по сравнению с другими термическими способами, так как материал доводят только до точки перехода в жидкое фазовое состояние. Мощная струя вспомогательного газа моментально выдувает образовавшийся расплав из зоны контакта, поэтому процесс протекает быстро и эффективно на листах средней толщины.

Современные лазерные установки мощностью до 5-10 кВт успешно справляются с раскроем черной углеродистой стали до 20 мм именно по этой проверенной методике. Металл в месте реза не превращается в пар, что существенно снижает нагрузку на генератор излучения и продлевает рабочий ресурс дорогостоящих оптических элементов головки. Большинство крупных промышленных предприятий выбирает этот способ из-за возможности обрабатывать широкий ассортимент листового проката без покупки избыточно мощных агрегатов.

Метод испарения подразумевает мгновенный переход металла в газообразную фазу под действием луча, что требует создания колоссальной плотности мощности в пятне первичного нагрева. Такой подход используют преимущественно для тонких листов толщиной до 1-2 мм, потому что объем удаляемого материала должен быть минимальным для стабильности процесса. Общие затраты электричества при этом способе возрастают в несколько раз, а скорость линейной подачи головки заметно снижается для обеспечения полноты испарения.

В таких установках рабочую среду формирует смесь газов, где углекислота выступает в роли основного компонента для генерации мощного излучения. Электрическое поле большой силы воздействует на атомы газа и заставляет их испускать фотоны в узком диапазоне длин волн.

Газовые лазеры обладают высокой стабильностью выходных параметров, поэтому их активно применяют для раскроя толстолистовой черной и нержавеющей стали. Подачу газовой смеси осуществляют в продольном или поперечном направлении относительно оптической оси резонатора для охлаждения системы. Конструкция оборудования позволяет легко масштабировать мощность за счет увеличения длины газоразрядных трубок или использования нескольких резонаторов.

Компактные габариты современных газовых станков сочетаются с их способностью прошивать металл толщиной до 20 мм без потери точности геометрических размеров. Использование углекислого газа делает технологию экономически доступной для небольших и средних производственных площадок. Световой пучок в таких системах имеет высокое качество, что гарантирует получение ровной кромки при выполнении длинных прямых резов на листовой стали.

Твердотельные системы используют искусственный рубиновый стержень в качестве активной среды для преобразования световой энергии в мощный лазерный луч. Оптическая накачка от специальной лампы возбуждает атомы внутри кристалла, после чего возникает когерентное излучение с высокой плотностью фотонов. Такие устройства чаще всего настраивают на импульсный режим работы, что позволяет очень точно контролировать глубину проникновения луча в поверхность заготовки.

Мощность рубиновых лазеров обычно невелика, поэтому их выбирают преимущественно для обработки тонких листов из мягких и цветных металлов. Гравировка и маркировка готовой продукции на этих станках протекают с ювелирной точностью и высокой контрастностью получаемого изображения.

Промышленное использование подобных лазеров для раскроя толстых стальных плит нерентабельно из-за невысокого коэффициента полезного действия и ограничений по выходной энергии. Но в точном приборостроении и ювелирном деле рубиновые стержни незаменимы при создании микроскопических отверстий и тончайших ажурных узоров на металле. Твердое тело резонатора обеспечивает стабильность характеристик луча, что исключает любые отклонения от заданных параметров цифрового чертежа.

Газодинамический принцип действия основан на предварительном нагреве рабочей смеси до экстремальных температур около +3000℃ с последующим сверхзвуковым расширением через сопло. Резкое падение давления создает инверсию населенности молекул газа, что генерирует непрерывный лазерный луч колоссальной мощности.

Такие комплексы способны выдавать до 150 кВт полезной энергии, поэтому их применяют для разделения листов особой прочности и массивных титановых плит. Световой пучок в этих установках обладает огромной пробивной способностью и легко проходит сквозь тяжелые стальные преграды за один проход головки. Скорость раскроя при использовании газодинамики возрастает в несколько раз по сравнению со стандартными газовыми аппаратами на углекислом газе.

Сложность конструкции и высокая стоимость подобного оборудования ограничивают его применение только крупными оборонными и авиакосмическими предприятиями. Установка требует постоянного расхода топлива для поддержания высокой температуры газа в камере сгорания на протяжении всего цикла работы. Система зеркал в таких лазерах испытывает колоссальные лучевые нагрузки, поэтому её изготавливают из специальных материалов с интенсивным водяным охлаждением.

Каждая категория металла имеет свои предельные значения толщины, при которых лазерный луч сохраняет эффективность и обеспечивает качественную кромку.

Для алюминиевых листов максимальный порог составляет 12 мм, так как высокая теплопроводность этого сплава мешает локальному накоплению тепловой энергии в зоне реза. Черные углеродистые стали поддаются обработке на глубину до 20 мм благодаря участию режущего кислорода в процессе активного горения железа.

Нержавеющая сталь ограничивает возможности лазера отметкой в 12 мм из-за склонности к образованию вязких шлаков при переходе в жидкое состояние. Медные пластины и бронзовые листы успешно режут при толщине до 15 мм при условии использования мощных волоконных источников излучения.

Превышение этих лимитов ведет к резкому падению качества шва и появлению глубоких вертикальных борозд на поверхности торца заготовки. Ширина самого реза тоже меняется в зависимости от толщины материала и от установленных параметров фокусировки оборудования. Самый узкий пропил заканчивается на отметке 0.1 мм, что позволяет выполнять ювелирную ажурную перфорацию на тонкой металлической фольге. Массивные заготовки требуют расширения канала до 1 мм для обеспечения беспрепятственного выхода продуктов плавления под действием газа.

Полное отсутствие физического контакта между инструментом и деталью исключает механическое давление на тонкую поверхность металла во время работы. При резке листов толщиной 0.5-1 мм заготовка не деформируется и не смещается под действием режущей силы в горизонтальной плоскости. Это позволяет изготавливать детали со сложными контурами и очень тонкими перемычками без риска их случайного изгиба или поломки. Лазерный луч лишь мягко касается материала светом, мгновенно разделяя его по намеченной линии с ювелирной четкостью.

Минимальная зона термического влияния предотвращает коробление листа, что сохраняет идеальную плоскостность готовых металлических изделий. Тончайшая кромка не требует последующего удаления острых заусенцев или долгой шлифовки абразивными кругами.

Высокая скорость обработки тонких заготовок обеспечивает огромную производительность станка при минимальных затратах времени на один погонный метр. Программное управление позволяет размещать элементы на листе максимально плотно, используя каждый миллиметр полезной площади дорогого сплава. Метод испарения на таких толщинах дает зеркально чистый рез без следов нагара и темной окалины на обратной стороне заготовки.

Способность металла быстро отводить тепло от зоны нагрева напрямую влияет на энергетическую эффективность процесса раскроя листового материала. Листы из чистой меди или алюминия обладают высокой теплопроводностью, поэтому тепло моментально уходит из точки контакта вглубь заготовки.

Для поддержания стабильной температуры плавления требуется подавать гораздо больше энергии за короткий промежуток времени на конкретный участок. Скорость подачи головки на таких материалах приходится увеличивать, чтобы луч не успевал остывать и процесс разделения не прерывался. Углеродистые стали имеют низкую теплопроводность, что способствует локализации нагрева и позволяет резать их на более умеренных режимах мощности.

Когда тепло задерживается в зоне реза, кромка формируется аккуратно и с минимальным расходом вспомогательных газов под давлением. Высокая теплопроводность требует очень точной настройки фокуса, иначе вместо пропила возникнет широкая полоса оплавленного металла по краям. Сплавы с высоким содержанием магния или кремния ведут себя иначе, требуя индивидуального подбора частоты импульсов для стабильности дуги.

Числовое программное управление превращает сложный процесс металлообработки в полностью автоматизированную операцию с гарантированным результатом. Вся настройка оборудования сводится к загрузке цифрового файла с готовым чертежом и выбору соответствующего режима в интерфейсе системы.

ЧПУ контролирует перемещение лазерной головки по осям с точностью до микрона, исключая любое влияние человеческого фактора на качество продукции. Программа автоматически регулирует текущую мощность излучения и давление газа в зависимости от скорости движения по контуру. Это позволяет сохранять одинаковую чистоту кромки на прямых участках пути и при прохождении острых углов.

Система самостоятельно рассчитывает оптимальный путь инструмента для минимизации холостых перемещений и существенной экономии времени. Возможность быстрого переключения между разными заданиями позволяет выпускать мелкосерийные партии деталей без длительных простоев на ручную переналадку. Датчики обратной связи постоянно отслеживают высоту головки над листом и корректируют фокус в режиме реального времени.

Высокая концентрация световой энергии в луче обеспечивает мгновенный переход металла в жидкую или газообразную фазу без образования рваных краев. Струя вспомогательного газа полностью очищает канал реза от шлаков и капель расплава непосредственно в процессе движения инструмента.

Результатом становится идеально ровная и гладкая поверхность торца, которая не имеет острых заусенцев и наплывов стали. Детали можно сразу отправлять на последующую сборку, сварку или декоративную окраску без применения ручных шлифовальных машин. Отсутствие механических повреждений и наклепа на кромках сохраняет исходную структуру сплава в зоне разделения заготовки. Это избавляет производство от трудоемких слесарных операций и сокращает общий цикл выпуска готовой продукции.

Ширина шва остается стабильной по всей длине прохода головки, что гарантирует высокую точность сопряжения элементов в сложных узлах. На кромках не остается следов от режущего инструмента, поэтому поверхность выглядит эстетично и не требует дополнительной полировки. Термическое воздействие лазера настолько локально, что цвета побежалости и видимые следы перегрева практически отсутствуют.

Система оптических линз и многоосевые манипуляторы позволяют лазерному лучу надежно фиксироваться на поверхности под любым заданным углом. Эта возможность используется для создания фасок под сварку или изготовления деталей со сложной пространственной геометрией.

ЧПУ координирует наклон режущей головки так, что фокусное пятно сохраняет форму даже на сильно скошенных участках листа. Это избавляет от необходимости проводить дополнительные фрезерные работы для подготовки кромок к последующему соединению. Металл разрезают очень аккуратно, при этом точность угла наклона выдерживают с погрешностью до сотых долей градуса.

Процесс разделения под углом требует более точной настройки мощности и давления газа из-за увеличения пути луча внутри металла. Программа автоматически корректирует скорость подачи, чтобы обеспечить сквозное проплавление по всей наклонной плоскости шва. Тонкие листы поддаются такой обработке легче, так как риск случайного отклонения луча от заданной оси минимален. Использование пространственной резки позволяет создавать уникальные объекты со сложной игрой света на металлических гранях.

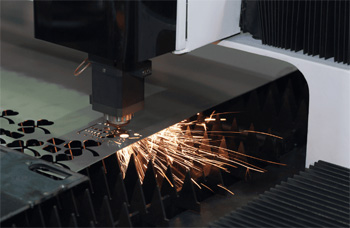

Современные лазерные станки позволяют выполнять резку и гравировку поверхности листа в рамках одного рабочего цикла без смены инструмента. Программное управление меняет текущую мощность луча и частоту импульсов для создания на металле рисунков, логотипов или технической маркировки.

При гравировке лазер не прошивает лист насквозь, а лишь снимает тончайший верхний слой или вызывает локальное изменение цвета сплава. Это позволяет наносить информацию о детали сразу после завершения её раскроя по основному контуру периметра. Гравировка получается четкой, долговечной и не стирается под воздействием агрессивных сред или постоянного механического трения. Сочетание двух операций значительно ускоряет выпуск готовой продукции и исключает ошибки при идентификации заготовок на складе.

Твердотельные лазеры показывают отличные результаты при создании микроскопических надписей на листах из цветных и драгоценных металлов. Глубину гравировки можно регулировать программно с точностью до микрон, что создает эффект объема на поверхности изделия. Луч легко воспроизводит любые шрифты и сложные графические элементы, которые заложены в векторном цифровом файле.
