Лазерная полировка металла

Технология показывает отличные результаты при работе с нержавеющей сталью, титановыми сплавами и алюминием. Тугоплавкие металлы тоже хорошо поддаются воздействию луча: их структура позволяет достигать нужной степени плавления без глубокого повреждения детали. На производстве часто обрабатывают инструментальную сталь, из которой изготавливают пресс-формы и сложные штампы.

Лазер эффективно устраняет микронеровности на твердых поверхностях, где механические методы бессильны или слишком трудозатратны. Медь и латунь требуют особого подхода: данные металлы имеют высокий коэффициент отражения, поэтому оператор настраивает специфические параметры мощности и длины волны.

Материал заготовки определяет выбор режима импульсов. Например, хрупкие сплавы полируют с минимальным шагом, чтобы избежать появления микротрещин. Специалист предварительно изучает химический состав сплава, после чего задает алгоритм движения головки.

Тонкостенные изделия обрабатывают аккуратно: луч проходит по касательной, поэтому риск деформации стенок полностью исключен. Такой метод позволяет доводить до зеркального блеска детали сложной конфигурации, включая медицинские инструменты или части протезов.

Параметр шероховатости Ra после применения лазера снижается в 10–20 раз. Если исходная деталь имеет показатель 5.0 мкм, то после прохождения луча значение достигает 0.2 мкм или даже 0.1 мкм. Результат зависит от исходного состояния металла: чем ровнее заготовка в начале, тем выше будет финишное качество.

Лазерный метод часто используют как финальный этап после фрезерной или токарной обработки. Он убирает мелкую «гребенку» и следы резца, которые остаются после механического воздействия. Поверхность приобретает свойства зеркала, при этом геометрия кромки остается неизменной.

Достижение идеальной гладкости происходит за счет перераспределения расплавленного металла в микроскопических масштабах. Жидкая фаза под воздействием сил поверхностного натяжения заполняет впадины и выравнивает пики рельефа. Этот процесс протекает на глубине до 100 мкм, поэтому основная масса детали не нагревается. В результате получают однородную структуру без направленных рисок, характерных для абразивной шлифовки.

Подобная характеристика поверхности повышает износостойкость узлов трения. Детали служат дольше, так как отсутствие зазубрин снижает коэффициент трения в механизмах.

Процесс оплавления верхнего слоя создает на поверхности металла плотную защитную пленку. Лазерный луч герметизирует микропоры, через которые в обычных условиях проникает влага или агрессивные химические вещества. Оксидный слой становится более однородным и прочным, поэтому металл сопротивляется окислению в 2 раза эффективнее.

В химической промышленности такой метод применяют для обработки внутренних поверхностей клапанов и фитингов. Отсутствие микротрещин не дает зацепиться частицам грязи, что исключает развитие очагов точечной коррозии.

Стойкость к внешней среде повышается также за счет удаления поверхностных дефектов. Обычная шлифовка иногда оставляет частицы абразива в структуре металла, а лазер полностью очищает зону воздействия. При обработке нержавеющей стали происходит обогащение поверхностного слоя хромом: это свойство помогает металлу дольше сохранять первоначальный вид в морской воде или кислотных средах.

Конструкции после такой процедуры не требуют дополнительной покраски или нанесения гальванических покрытий. Метод гарантирует долговечность изделий, которые эксплуатируют в условиях высокой влажности или резких перепадов температур.

Глубина термического воздействия при полировке крайне мала и составляет от 10 мкм до 80 мкм. Луч воздействует точечно, поэтому основная кристаллическая решетка материала остается стабильной. Внутренние напряжения в детали не возникают: тепло быстро рассеивается в массе металла или уходит вместе с испаряющимися частицами.

Инженеры ценят этот способ за возможность обрабатывать прецизионные узлы, где допуски составляют всего несколько микрон. Свойства сердцевины заготовки сохраняются в исходном виде, что важно для высокопрочных болтов или ответственных авиационных деталей.

Регулировка фокусного расстояния позволяет контролировать зону плавления с высокой точностью. Если нужно убрать только налет или тонкий слой окислов, мощность снижают до минимума. Для выравнивания более грубого рельефа глубину проникновения увеличивают, но она редко превышает 0.1 мм.

Кратковременность вспышки лазера препятствует перегреву изделия, поэтому даже мелкие элементы не теряют свою форму. Специалист подбирает такие настройки, чтобы расплав застывал мгновенно. Это исключает появление зон термического влияния, которые могли бы ослабить конструкцию.

Лазерная полировка эффективно справляется только с микрорельефом и неглубокими дефектами поверхности. Глубокие царапины, глубина которых превышает 0.5 мм, луч полностью не скроет. В таких случаях металл в зоне дефекта просто оплавится по краям, но углубление останется заметным.

Для устранения серьезных механических повреждений сначала применяют наплавку или традиционную слесарную обработку. Лазер выступает лишь как финишный инструмент, который придает поверхности окончательный глянец и удаляет следы предыдущих этапов восстановления.

А вот мелкие царапины и потертости он убирает бесследно за счет миграции расплавленного вещества. Поверхностный слой металла переходит в жидкое состояние, стекает в углубление и застывает там ровным слоем. Этот эффект позволяет восстанавливать изношенные детали оборудования без изменения их габаритных размеров. Луч попадает строго на поврежденный участок, поэтому соседние зоны не затрагиваются.

Этот подход экономит время на общую шлифовку всей площади изделия. Технологию применяют для реставрации пресс-форм, когда важна чистота каждой линии рисунка.

Применение аргона или азота в зоне обработки обязательно для предотвращения окисления металла. Когда луч плавит поверхность, раскаленный материал активно вступает в реакцию с кислородом воздуха. Это может привести к появлению темных пятен или рыхлой оксидной корки, что испортит внешний вид изделия.

Газовая среда вытесняет воздух из рабочей области и обеспечивает идеальную чистоту процесса. Азот чаще используют при работе с нержавеющей сталью, так как он способствует сохранению ее антикоррозийных свойств. Аргон незаменим для титана и алюминия, которые крайне чувствительны к составу атмосферы.

Защитный газ подают через специальное сопло одновременно с лазерным импульсом. Давление потока настраивают так, чтобы он не разбрызгивал расплавленный металл, а лишь создавал защитный купол. Газ также выполняет функцию охлаждения линзы лазерной головки и сдувает испарившиеся частицы загрязнений. Чистота газовой смеси должна составлять не менее 99.9%, иначе на поверхности появятся микроскопические дефекты.

Использование инертных сред позволяет добиваться идеального зеркального блеска без изменения цвета металла.

Скорость обработки лазером варьируется от 1 см² до 10 см² в секунду в зависимости от мощности установки. По сравнению с ручной шлифовкой этот показатель выше в несколько раз, особенно на сложных деталях. Но если сравнивать с масштабной пескоструйной очисткой, лазер может показаться медленным процессом. Основное время уходит на подготовку программы и точное позиционирование луча относительно заготовки. Автоматизация позволяет вести обработку непрерывно в течение нескольких смен, что выгодно для серийного производства мелких комплектующих.

На производительность влияет и теплопроводность металла: медь полируют дольше из-за быстрого отвода тепла от зоны воздействия. Стальные листы обрабатывают быстрее, так как энергия луча концентрируется в верхнем слое более эффективно. При работе с крупногабаритными конструкциями целесообразно использовать несколько лазерных головок одновременно. Это сокращает общее время выполнения операции и снижает себестоимость одного изделия.

Лазерный луч легко проникает в узкие пазы, глухие отверстия и острые внутренние углы деталей. Механический инструмент не всегда может достать до таких участков из-за своих габаритов. Для лазера препятствием может стать только отсутствие прямой видимости зоны полировки. Если луч физически не попадает на поверхность под нужным углом, обработка становится невозможной.

Сложную геометрию, например спирали или внутренние каналы труб, полируют с использованием специальных поворотных столов и многоосевых манипуляторов. Робот вращает деталь, обеспечивая постоянный контакт светового пучка с металлом.

Минимальный радиус кривизны поверхности для качественной фокусировки составляет около 1 мм. Более мелкие детали требуют использования микролазеров с очень коротким фокусным расстоянием. Толщина изделия практически не имеет значения: лазер успешно полирует и тонкую фольгу, и массивные плиты. Главное условие — жесткая фиксация заготовки, чтобы вибрации не сбили настройки фокуса.

Поверхность заготовки должна быть очищена от толстых слоев масел, консервационных смазок и наслоений старой краски. Хотя лазер сам по себе «чистильщик», избыток посторонних веществ создает много дыма и копоти. Это загрязняет оптическую систему станка и снижает эффективность воздействия луча.

Оптимальный вариант подготовки — обезжиривание спиртовыми растворами или ультразвуковая мойка. На металле не должно быть глубоких ржавых каверн, так как они мешают формированию ровного зеркального слоя при оплавлении.

Предварительная механическая шлифовка требуется только в случае очень грубой исходной поверхности. Если перепады высот на металле превышают 200 мкм, лазеру потребуется слишком много проходов для выравнивания. В таких ситуациях заготовку сначала обрабатывают абразивом зернистостью P 240 или P 400. После этого лазерная установка за один-два прохода доводит чистоту поверхности до эталонного состояния. Важно также убедиться в отсутствии на металле влаги, которая при испарении может вызвать разбрызгивание микрокапель расплава.

Лазерный луч в первую очередь испаряет любые органические и неорганические покрытия. Если направить его на окрашенную деталь, краска мгновенно сгорит, обнажив чистый металл. Поэтому полировка лазером поверх краски невозможна: процесс всегда начинается с полной очистки поверхности.

С цинковым покрытием ситуация аналогичная: цинк имеет низкую температуру кипения и испаряется раньше, чем начнет плавиться сталь. После лазерной обработки деталь теряет защитный слой цинка в зоне воздействия, ей требуется повторная антикоррозийная защита.

Метод часто используют именно для локального удаления покрытий перед сваркой или маркировкой. Лазер аккуратно «слизывает» слой лака или хрома, не повреждая при этом основной металл. Если стоит задача отполировать уже готовое изделие с декором, такие зоны нужно закрывать защитными экранами.

В промышленном ремонте лазер помогает очистить посадочные места подшипников от ржавчины и восстановить их зеркальную гладкость. После процедуры деталь выглядит как новая, но ее защитные свойства будут зависеть только от характеристик самого металла. Операцию проводят на финальных стадиях изготовления, когда все защитные покрытия уже нанесены на другие участки.

Работа с лазерной установкой требует строгого соблюдения правил техники безопасности. Основную опасность представляет отраженное излучение, которое может мгновенно повредить сетчатку глаза. Поэтому персонал всегда использует специальные защитные очки с фильтрами под конкретную длину волны лазера.

Помещение оборудуют вытяжной вентиляцией для удаления продуктов испарения металлов и масел. Хотя вредных паров выделяется мало, в замкнутом пространстве их концентрация может стать неприятной. Прямой контакт кожи с лучом приводит к тяжелым термическим ожогам, поэтому станки оснащают датчиками присутствия и защитными кожухами.

Современные портативные установки имеют встроенную систему блокировки. Если сопло лазера отрывается от поверхности металла, луч мгновенно отключается. Это исключает случайное попадание светового пучка на окружающие предметы или людей. К работе допускают только аттестованных специалистов, которые прошли инструктаж по эксплуатации электроустановок высокого напряжения.

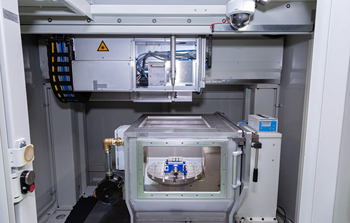

Внедрение робототехнических комплексов позволяет полностью исключить ручной труд при полировке. Лазерную головку устанавливают на манипулятор с шестью степенями свободы, который перемещает ее по сложной траектории.

Система технического зрения сканирует форму заготовки в режиме реального времени и корректирует фокусное расстояние. Это гарантирует одинаковое качество обработки на всех участках изделия вне зависимости от его размера. Такие линии успешно работают в автомобилестроении, где требуется массовая отделка декоративных элементов кузова или деталей двигателя.

Программное управление позволяет быстро переключаться между разными типами продукции. Оператор просто загружает новую 3D-модель, а станок сам рассчитывает оптимальные режимы мощности и скорости. Автоматизация повышает повторяемость результата до 99.9%, что невозможно при ручном методе. Экономия электроэнергии достигается за счет точного дозирования импульсов: лазер работает только тогда, когда это необходимо. Срок окупаемости таких систем на больших предприятиях составляет от 12 до 18 месяцев.

Изменение линейных размеров изделия после лазерной обработки не превышает нескольких микрон. Поскольку процесс основан на плавлении и перераспределении металла, а не на его стачивании, масса заготовки сохраняется почти полностью. Это важное преимущество для изготовления калибров, точных валов и деталей часовых механизмов.

При механической полировке всегда снимается слой металла толщиной от 0.05 мм до 0.2 мм, что может вывести деталь за пределы допуска. Лазер же работает только с микровыступами шероховатости, не затрагивая основной объем материала.

Стабильность размеров обеспечивается за счет сверхкоротких импульсов. Металл успевает расплавиться и застыть за наносекунды, поэтому термическое расширение детали минимально. Деформации от нагрева полностью отсутствуют, что позволяет полировать даже очень тонкие и длинные детали без риска их искривления.

В авиастроении этот метод применяют для финишной доводки лопаток турбин, где важен каждый грамм веса и каждый микрон формы. Точность лазерной обработки контролируют с помощью встроенных лазерных измерителей прямо в процессе работы.
