Гравировка металла, печать на металле

Металлографика обеспечивает максимальную стойкость изображения в агрессивной внешней среде. Красящий пигмент проникает глубоко в поры оксидного слоя алюминиевой пластины. Специальные химические реактивы или защитные покрытия надежно запечатывают рисунок внутри материала.

Такие изделия выдерживают прямой контакт с осадками и резкие перепады температуры от -40 до +50°C. Цвет сохраняет первоначальную яркость и четкость в течение 10-15 лет активной эксплуатации.

Ультрафиолетовая печать на открытом воздухе требует обязательного покрытия лаком. Без дополнительной защиты влага постепенно разрушает слой запеченных чернил. Прямые солнечные лучи также ускоряют процесс выцветания пигмента. А вот сублимация и термотрансфер абсолютно не подходят для наружного использования. Тонкая лаковая пленка быстро трескается на морозе и отслаивается от металлической основы. Ультрафиолет разрушает структуру таких красок за 1-2 сезона.

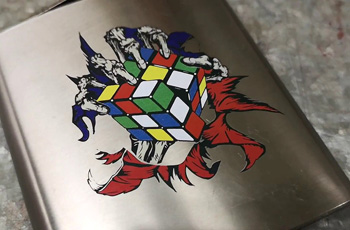

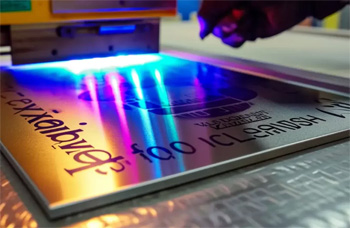

Ультрафиолетовая печать позволяет переносить на металл изображения с разрешением до 1440 dpi. Широкоформатные принтеры наносят специальные чернила непосредственно на гладкую поверхность нержавейки. Мощные лампы мгновенно полимеризуют краску и превращают ее в прочный полимерный слой. Технология точно воспроизводит мельчайшие детали и сложные градиенты оригинального снимка. Итоговый результат напоминает качественную полиграфию на бумаге.

Для улучшения сцепления краски с металлом используют предварительную обработку праймером. Специальный состав меняет поверхностное натяжение стали и исключает растекание капель. Это важно для зеркальных или сильно полированных листов.

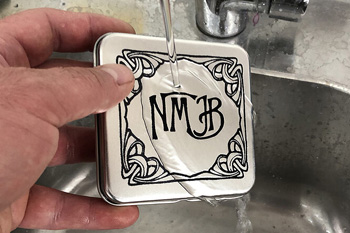

После запекания под лампами слой пигмента приобретает высокую твердость. Он выдерживает легкую влажную уборку и не осыпается при случайных касаниях. Картинка сохраняет четкость линий и насыщенность тонов долгие годы.

Сублимационный метод тоже применяют для печати фото, но он требует наличия лакового покрытия на заготовке. Краска переходит из твердого состояния в газообразное и пропитывает этот прозрачный слой. Цвета получаются яркими и сочными, но глубина резкости чуть ниже.

Нанесение прозрачного защитного лака значительно увеличивает износостойкость любого типа печати. Плотная пленка принимает на себя все механические нагрузки и препятствует появлению царапин на красочном слое. Матовые лаки убирают лишние блики и делают картинку более глубокой. Глянцевые составы добавляют блеск и усиливают контрастность цветов. Покрытие также защищает пигмент от воздействия бытовой химии и спиртовых растворов.

Технология алюмаджет, или металлофото, уже включает этап ламинирования или лакировки в производственный цикл. Изображение находится под надежным полимерным барьером, который исключает контакт краски с кислородом. Это предотвращает окисление и изменение оттенков со временем.

Металлографика не требует лака для защиты цвета, так как краситель уже находится внутри оксидной пленки. Однако дополнительный слой прозрачного состава может добавить декоративный эффект. Химическое упрочнение поверхности после печати делает алюминий устойчивым к воздействию масел и растворителей.

Красители для сублимации имеют органическую основу и высокую чувствительность к ультрафиолетовому излучению. Солнечные лучи запускают процесс фотодеструкции - разрушения химических связей в молекулах пигмента. В результате картинка постепенно теряет насыщенность и приобретает грязный оттенок.

Скорость выцветания зависит от интенсивности света и толщины лакового слоя на металле. На южной стороне здания изображение может стать невидимым уже через 6-8 месяцев.

Технология предполагает фиксацию краски в тонком слое полимерного лака на поверхности пластины. Пигмент не внедряется в кристаллическую решетку металла, а остается в искусственном покрытии. Лаковая пленка сама по себе подвержена старению под воздействием тепла и света. Со временем она желтеет и покрывается сетью микротрещин. Это искажает цветопередачу и делает фотографию мутной.

Сублимацию рекомендуют использовать только внутри помещений с искусственным освещением. Для защиты от солнца существуют специальные лаки с УФ-фильтрами, но они лишь замедляют процесс. Полностью остановить разрушение органического пигмента невозможно.

Классическая гравировка подразумевает физическое удаление части материала с поверхности металла. Инструмент или луч создают углубление, которое можно прочувствовать тактильно. Глубина борозд обычно составляет от 0.05 до 0.2 мм в зависимости от настроек оборудования.

Маркировка лазером часто работает без глубокого проникновения в структуру материала. Луч вызывает локальный перегрев и изменение цвета поверхности за счет окисления или обгорания покрытия. Например, технология алюмамарк создает контрастный черный рисунок на светлом алюминии без снятия слоя металла. Такой метод подходит для нанесения мелких штрих-кодов и серийных номеров.

Механическая гравировка фрезой позволяет получать объемные 3D-изображения с разной высотой рельефа. Лазер обычно создает плоскую картинку, хотя современные системы умеют работать в режиме послойного съема. Выбор зависит от задач: для художественных изделий и клеймения литья подходит гравировка.

Нержавеющая сталь считается эталонным материалом для работы лазерным лучом. Она позволяет получать очень четкие и контрастные изображения черного или темно-серого цвета. Оксидная пленка, которая образуется в месте контакта, обладает высокой прочностью. При определенных настройках мощности лазер создает на нержавейке цветные рисунки - эффект побежалости.

Анодированный алюминий занимает второе место по популярности в сфере лазерной обработки. Луч испаряет слой красителя или оксидную пленку, обнажая светлый чистый металл. Возникает очень высокая контрастность, которая важна для сканирования QR-кодов и чтения мелких шрифтов. Специальные составы типа алюмамарк позволяют получать черное изображение на алюминии без анодирования. Работа проходит быстро и не требует использования дополнительных расходных материалов.

Латунь и медь гравируются сложнее из-за высокой теплопроводности и отражающей способности. Эти металлы быстро отводят тепло от точки контакта, что мешает стабильному плавлению. Для качественного результата используют волоконные лазеры большой мощности.

Для нанесения надписей на трубы, валы и кольца используют лазерные станки с поворотным устройством. Специальный механизм вращает деталь синхронно с движением луча по оси. Это позволяет сохранять фокусное расстояние в каждой точке поверхности. Изображение получается ровным, без искажений и растягивания по краям.

Механическая гравировка на цилиндрах требует жесткой фиксации изделия в патроне. Фреза перемещается по сложной траектории, снимая стружку на заданную глубину. Этот способ незаменим при изготовлении мерных шкал на деталях машин и инструментах. Точность позиционирования достигает 0.01 мм, что исключает ошибки в разметке. Гравировка на деталях со сферической поверхностью технически сложнее и требует многоосевого оборудования.

Тампопечать решает задачу нанесения рисунка на криволинейные поверхности без вращения. Эластичный тампон просто принимает форму предмета в момент соприкосновения. Однако этот метод дает только плоское изображение краской, которое уступает гравировке в долговечности.

Химическое травление позволяет получать глубокие и четкие изображения на больших площадях без механического давления. Процесс основан на растворении незащищенных участков металла в активных средах. Азотная кислота, хлорид железа или едкий натр вступают в реакцию со сталью, медью или алюминием. В результате на поверхности образуется равномерное углубление заданной формы. Глубина травления регулируется временем нахождения детали в растворе.

Для защиты фоновых участков применяют специальные фоторезисты или устойчивые к химии лаки. Маска точно повторяет контуры будущего рисунка и не дает реактиву воздействовать на металл. Технология позволяет создавать очень тонкие линии, которые сложно выполнить фрезой или лазером. После завершения процесса деталь тщательно промывают водой для остановки реакции.

Химический способ идеально подходит для серийного производства плоских табличек и приборных панелей. Можно одновременно травить десятки заготовок в одной ванне, что снижает себестоимость продукции.

Лазерная гравировка практически не снижает несущую способность листов толщиной от 0.5 мм. Луч воздействует только на поверхностный слой глубиной 10-20 мкм. Локальный нагрев происходит мгновенно и не вызывает деформации всей заготовки. Структура металла вокруг надписи остается стабильной.

Механическая гравировка фрезой может быть опасна для очень тонких материалов. Физическое давление инструмента и вибрация иногда приводят к изгибу листа или появлению микротрещин. При глубине реза более 20% от толщины стенки прочность детали в этой зоне заметно снижается. В таких случаях рекомендуется использовать только лазерную маркировку или химическое окрашивание.

При гравировке пружинных сталей важно учитывать риск появления концентраторов напряжений. Глубокие и острые борозды могут стать местом начала излома при циклической нагрузке. Для таких задач выбирают режимы с плавным скруглением дна риски.

Для реализации технологии алюмамарк используют стандартные углеродные CO2-лазеры. Они создают высококонтрастный черный цвет на поверхности за счет взаимодействия луча со специальным покрытием. Процесс не требует покупки дорогостоящих чернил или печатных головок. Оборудование отличается высокой надежностью и простотой в обслуживании.

Печать методом сублимации требует наличия струйного принтера с особыми чернилами и термопресса. Сначала изображение печатают на трансферной бумаге в зеркальном отражении. Затем под воздействием температуры +190°C и давления картинка переходит на металлическую пластину. Работа занимает около 1.5-2 минут на одно изделие. Это бюджетное решение для небольших мастерских и рекламных агентств.

Для металлографики используют специализированные линии с химическими ваннами и печатными модулями. Технология требует значительных производственных площадей и строгого контроля экологических параметров. Она ориентирована на крупные заводы и серийный выпуск продукции.

Объемный эффект достигается за счет использования специальных пластизолевых красок с добавлением вспенивающих агентов. При нагреве в термопрессе до +190°C пигмент увеличивается в объеме и создает рельеф. Высота подъема картинки может достигать 0.3-0.5 мм. Это придает изображению оригинальный вид и приятную тактильную фактуру.

Процесс переноса требует точного соблюдения временного режима — около 90 секунд под давлением. За это время краска успевает прочно сцепиться с поверхностью металла и завершить расширение. Если передержать изделие, рельеф может «опасть» или стать неоднородным. Важно использовать качественные расходные материалы, которые выдерживают многократные циклы нагрева.

Стойкость объемной печати ниже, чем у классической гравировки или металлографики. Пластизолевый слой чувствителен к сильным ударам и воздействию острых предметов.Поэтому термотрансфер чаще применяют для подарочной продукции.

Тампопечать считается наиболее экономичным вариантом при тиражах от 1000 единиц. Основные затраты приходятся на изготовление клише и настройку оборудования. После запуска процесса стоимость одного оттиска становится минимальной. Метод позволяет быстро наносить логотипы на мелкие детали, ручки станков или корпуса приборов. Эластичный тампон обеспечивает высокую скорость работы - до 2000 отпечатков в час.

Ультрафиолетовая печать выгодна для средних тиражей с полноцветным изображением. Здесь отсутствуют затраты на формы и промежуточные носители. Принтер печатает напрямую из цифрового файла, что упрощает внесение правок в макет. Стоимость зависит в основном от площади заливки и расхода чернил.

Лазерная маркировка выигрывает в цене при нанесении простых текстовых данных и серийных номеров. Расходные материалы в процессе отсутствуют, а потребление электроэнергии минимально. Операция занимает несколько секунд, что позволяет интегрировать лазер в автоматические конвейерные линии.
