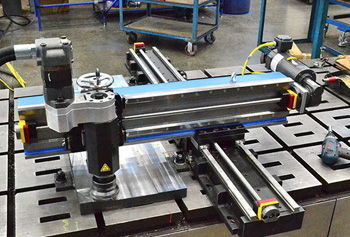

Фрезерные станки

Симметричная конструкция шпиндельной головки сводит к минимуму температурные деформации, которые неизбежно возникают при длительном вращении инструмента на высоких оборотах. Когда тепло от подшипников и встроенного двигателя распределяется по металлу равномерно, корпус расширяется строго вдоль вертикальной оси без боковых уводов.

Если бабка имеет асимметричную форму, неравномерный нагрев вызывает наклон шпинделя, и данный факт приводит к отклонению кончика фрезы от заданной траектории на несколько сотых долей миллиметра. Проектировщики располагают двигатель точно по центру тяжести узла, чтобы исключить крутильные напряжения в материале при резких разгонах и торможениях.

Внутренние полости симметричной головки снабжают ребрами жесткости, которые одновременно выполняют роль каналов для циркуляции охлаждающей жидкости. Поток масла под давлением 2-4 бар вымывает лишнюю тепловую энергию из зон локального нагрева, поддерживая температуру узла на одном уровне. Сплошная отливка из модифицированного чугуна эффективно гасит вибрации, потому что масса распределена сбалансированно вокруг вращающегося вала.

Ременной привод через зубчатый профиль позволяет эффективно изолировать шпиндель от тепла и высокочастотных вибраций, которые генерирует мощный электродвигатель. Зубья исключают проскальзывание и гарантируют точную передачу крутящего момента при выполнении тяжелых работ на низких оборотах.

Ремень изготавливают из синтетических материалов с кордом из углеволокна, поэтому он почти не растягивается под нагрузкой и сохраняет стабильность шага. Это дает возможность легко менять передаточное отношение за счет установки шкивов разного диаметра в зависимости от требуемой динамики вращения. Отсутствие жесткой связи между мотором и валом защищает подшипники от повреждений при заклинивании фрезы в металле заготовки.

Шум при работе такой передачи остается на минимальном уровне, и этот фактор улучшает условия эксплуатации оборудования в закрытых помещениях. Система натяжения обеспечивает постоянное прижимное усилие, которое предотвращает рывки при реверсировании шпинделя для нарезания резьбы. Привод требует минимального технического обслуживания, так как не нуждается в постоянной подаче масла и сложной системе уплотнений.

Система контроля измеряет фактическое давление пакета тарельчатых пружин на тягу штревеля, которая удерживает оправку внутри шпинделя. Для этой цели в верхней части бабки устанавливают тензодатчики или индуктивные сенсоры, которые фиксируют малейшее изменение осевого положения механизма зажима.

Если пружины ослабевают или ломаются, усилие фиксации падает, и данный факт мгновенно приводит к блокировке включения вращения. Это предотвращает вылет инструмента из гнезда под действием центробежных сил, которые на высоких скоростях достигают огромных значений. Надежный контакт поверхностей конуса гарантирует отсутствие вибраций, потому что оправка прижата к зеркалу шпинделя с усилием в несколько тонн.

Автоматика также проверяет положение штока при каждом цикле смены инструмента в магазине. Если датчик видит, что конус зашел не полностью из-за попавшей стружки, станок выдает сигнал ошибки и останавливает выполнение программы. Это исключает обработку заготовки болтающимся инструментом, который может испортить деталь или сломать шпиндельный узел.

Пневматический лабиринт создает барьер из избыточного давления воздуха в нижней части шпинделя для защиты подшипников от внешней среды. Система подает сухой очищенный воздух внутрь корпуса головки, где он проходит через извилистые каналы уплотнения и выходит наружу. Поток вытесняет масляный туман, мелкую металлическую пыль и капли смазочно-охлаждающей жидкости, которые стремятся попасть внутрь при интенсивном фрезеровании.

Без такого подпора агрессивные компоненты эмульсии быстро вымывают смазку из подшипников, и данный факт ведет к их перегреву и разрушению. Положительное давление поддерживают постоянно, даже когда шпиндель не вращается, чтобы исключить попадание влаги и образование конденсата.

Чистота подаваемого воздуха имеет решающее значение, поэтому в магистрали устанавливают многоступенчатые фильтры и осушители. Наличие лабиринтного уплотнения позволяет станку работать с применением систем подачи СОЖ под высоким давлением непосредственно через шпиндель. Воздушная завеса предотвращает абразивный износ прецизионных поверхностей качения, сохраняя точность вращения на уровне 1-2 мкм.

Технология двойного контакта Big-Plus обеспечивает одновременное прилегание оправки к конусу и к торцевой плоскости шпинделя. В обычных системах между фланцем инструмента и торцом вала всегда остается небольшой зазор, который снижает общую жесткость соединения. При затягивании штревеля в системе BBT40 конус оправки слегка деформируется за счет упругости металла, и торец садится на зеркало шпинделя без малейшего просвета. Это создает монолитную конструкцию, которая гораздо лучше сопротивляется изгибающим силам при фрезеровании на большом вылете.

Радиальное биение при такой посадке сводится к минимуму, что положительно сказывается на качестве поверхности и ресурсе фрезы. Использование двойного контакта исключает осевое смещение инструмента при вращении на высоких оборотах, когда под действием центробежных сил конус шпинделя немного расширяется. В стандартных схемах в этот момент оправка может просесть глубже, что портит точность размеров по вертикали.

Жесткая база позволяет увеличить режимы резания на 20-30% без возникновения резонансных вибраций инструмента. Сопрягаемые поверхности проходят прецизионную шлифовку с допуском менее 1 мкм для гарантии полного прилегания по всей площади. Система BBT40 полностью совместима с обычными конусами BT40, и это упрощает переход на более качественную оснастку без замены станка.

Оптические линейки снабжают системой принудительного обдува корпуса сухим воздухом для предотвращения появления пятен и влаги на стеклянной шкале. Воздух под низким давлением подают внутрь герметичного алюминиевого профиля, где он создает среду с контролируемыми параметрами. Это исключает запотевание оптики при резких перепадах температуры в цехе или при активном использовании холодного масла для охлаждения деталей.

Чистая среда внутри датчика гарантирует безошибочное считывание меток считывающей головкой, что важно для точности позиционирования суппорта. Наличие постоянного потока также предотвращает попадание масляного тумана через эластичные уплотнители корпуса линейки.

Любое загрязнение шкалы ведет к сбоям в системе ЧПУ и может стать причиной аварийного столкновения узлов станка. Для фильтрации воздуха применяют картриджи с силикагелем, которые поглощают остатки влаги из компрессорной магистрали. Корпус линейки монтируют в защищенных нишах станины, но именно внутренний наддув считается основной мерой защиты прецизионного прибора.

Схема Box-in-Box предполагает размещение подвижного узла вертикальной оси внутри замкнутой жесткой рамы колонны. В отличие от консольных конструкций, здесь шпиндельная бабка перемещается между двумя симметричными вертикальными стойками. Это позволяет полностью исключить перекосы и прогибы балки под собственным весом или силами резания при любом вылете инструмента.

Центр тяжести подвижных масс всегда находится в пределах базы направляющих, что гарантирует высочайшую динамику перемещений без рывков. Симметричное распределение нагрузок способствует равномерному износу опор и сохранению идеальной геометрии станка в течение десятилетий.

Жесткость такой компоновки в несколько раз выше классических решений, поэтому станки типа Box-in-Box выбирают для силовой обработки крупных литых заготовок. Замкнутый контур эффективно поглощает крутильные колебания, которые возникают при работе фрезами большого диаметра. Система направляющих располагается в одной плоскости, что упрощает выравнивание и юстировку оборудования при монтаже.

В современных шпиндельных узлах применяют систему активного изменения предварительного натяга подшипников с помощью встроенного гидравлического цилиндра. На низких оборотах автоматика повышает давление в системе, чтобы жестко зафиксировать вал для выполнения тяжелых обдирочных работ. Это позволяет снимать большой припуск металла без риска возникновения вибраций и микроскопических перемещений шпинделя в опорах.

Когда программа переходит к чистовому фрезерованию на высоких скоростях, давление снижают для уменьшения трения в подшипниках. Подобная регулировка предотвращает избыточный нагрев и увеличивает ресурс прецизионных тел качения в несколько раз.

Управление натягом происходит в реальном времени под контролем датчиков температуры и скорости вращения. Если электроника фиксирует критический рост температуры, натяг автоматически ослабляется для защиты узла от заклинивания. Гидравлическая система обеспечивает плавность изменения усилия без рывков и пауз в процессе обработки детали. Это превращает шпиндель в универсальный инструмент, который одинаково эффективен при силовом сверлении и скоростном фрезеровании.

Встроенный акселерометр непрерывно измеряет уровень вибраций шпиндельного узла во всех трех плоскостях во время резания. Система анализирует спектр колебаний и мгновенно распознает признаки дисбаланса инструмента, износа подшипников или критических режимов обработки.

Если амплитуда вибрации превышает установленный порог безопасности, автоматика мгновенно снижает подачу или останавливает вращение. Это защищает дорогостоящий узел от катастрофических повреждений, которые могут возникнуть при внезапной поломке зуба фрезы. Постоянный мониторинг позволяет вовремя заметить начало разрушения беговых дорожек подшипников.

Данные с датчика помогают оптимизировать режимы резания для каждого конкретного сочетания инструмента и материала. Система может автоматически подбирать частоту вращения так, чтобы избежать попадания в зону резонанса всей конструкции. Использование мониторинга повышает качество поверхности заготовок, потому что резание происходит в наиболее благоприятных условиях.

Кулачковый привод манипулятора обеспечивает быструю и плавную смену инструмента за счет механической связи всех этапов движения. Внутри узла установлен кулачковый вал со специальным профилем, который управляет выдвижением захвата, захватом оправки и ее поворотом. Такая кинематика гарантирует отсутствие ударов и рывков в момент извлечения инструмента из шпинделя или ячейки магазина.

Синхронизация движений происходит на аппаратном уровне, и данный факт делает процесс смены крайне надежным и долговечным. Время смены инструмента в таких системах обычно составляет 1-2 сек, что существенно сокращает вспомогательные интервалы в общем цикле производства.

Механизм работает в масляной ванне, поэтому шум при переключении остается минимальным даже на высоких скоростях. Кулачковый профиль рассчитывают так, чтобы ускорение в начале и конце хода было плавным для предотвращения выпадения тяжелых оправок. Система не требует сложной настройки датчиков положения для каждой координаты, так как все перемещения жестко заданы геометрией вала. Для защиты от перегрузок в привод устанавливают разрывные муфты, которые срабатывают при случайном столкновении захвата с препятствием.

Гидравлический противовес уравновешивает вес тяжелой шпиндельной бабки, чтобы снизить нагрузку на серводвигатель и винтовую пару оси Z. Система состоит из одного или двух гидроцилиндров, которые соединены с азотным аккумулятором через замкнутый контур.

Давление газа в аккумуляторе подбирают так, чтобы создать усилие, почти равное массе бабки вместе с инструментом. Благодаря этому привод перемещает узел вверх и вниз с одинаковым усилием, и данный факт обеспечивает идеальную динамику и точность позиционирования. Без разгрузки при движении вверх мотор испытывал бы колоссальные перегрузки, а при спуске возникал бы риск неконтролируемого падения.

Стабильность давления контролируют манометры и предохранительные клапаны, которые защищают систему от скачков. Гидроразгрузка эффективно гасит вибрации при вертикальном сверлении и фрезеровании глубоких полостей, повышая чистоту обработанной поверхности. Отсутствие постоянного давления веса бабки на подшипники ШВП уменьшает их нагрев и предотвращает тепловое расширение винта. Это позволяет сохранять точность линейных размеров детали в течение многих часов непрерывной работы.

Ротационное соединение позволяет подавать смазочно-охлаждающую жидкость непосредственно через центр вращающегося шпинделя под высоким давлением. Узел устанавливают на верхнем торце вала, где он обеспечивает герметичный переход от неподвижного шланга к вращающемуся каналу.

Внутри соединения используют керамические или карбидные уплотнительные кольца, которые сохраняют герметичность на скоростях до 20000 об/мин. Поток СОЖ под давлением 20-70 бар эффективно охлаждает режущие кромки изнутри и вымывает стружку из глубоких отверстий. Это предотвращает перегрев инструмента и позволяет многократно увеличить подачу при сверлении и растачивании стали.

Современные соединения поддерживают режим работы «насухую» или подачу масляного тумана без повреждения уплотнительных поверхностей. Конструкция узла включает в себя дренажные отверстия для отвода возможных утечек, чтобы жидкость не попала в подшипники шпинделя. Тщательная фильтрация СОЖ обязательна, так как мельчайшие абразивные частицы могут поцарапать зеркальные диски уплотнения. Ротационный ввод обеспечивает стабильный поток без пульсаций, что важно для поддержания чистоты реза.

Широкая база и мощные диагональные перегородки внутри станины создают жесткий каркас, который сопротивляется скручиванию при силовом фрезеровании. При работе фрезой большого диаметра возникают значительные моменты сил, стремящиеся повернуть колонну относительно основания.

Конструкторы рассчитывают расположение ребер жесткости так, чтобы энергия этих колебаний быстро рассеивалась в массе чугунной отливки. Низкий центр тяжести и широкая расстановка анкерных опор обеспечивают устойчивость станка при резких ускорениях стола с тяжелой заготовкой. Подобная устойчивость фундаментально важна для соблюдения плоскостности поверхностей при торцевом фрезеровании крупных плит.

Станину отливают как единое целое вместе с направляющими, что исключает наличие стыков и ослабленных зон в несущей системе. Форма основания в виде буквы «А» или трапеции эффективно перераспределяет нагрузки от стоек к фундаменту, гася резонансные пики. Внутренние полости часто оставляют со сложным рельефом, который работает как акустический лабиринт для поглощения шумов.
