Фрезеровка деталей из стали

Выбор направления движения фрезы относительно подачи заготовки определяет чистоту поверхности и срок службы инструмента. При попутном методе зуб врезается в металл сразу на полную глубину, поэтому трение и тепловыделение в зоне контакта снижаются. Стружка получается толстой в начале и сходит на нет к концу реза, что облегчает ее удаление из рабочих канавок.

Такой подход идеален для чистовых операций на современных станках с ЧПУ, где отсутствуют люфты в винтовых парах. Поверхность детали приобретает высокую гладкость, а риск наклепа металла падает до минимума.

Встречное фрезерование выбирают при обработке стальных листов с толстым слоем окалины или заготовок после литья. Инструмент заходит в материал снизу вверх и подрывает твердую корку изнутри, поэтому режущая кромка меньше тупится о внешние включения. Стружка в этом случае постепенно утолщается, что создает значительную нагрузку на шпиндель в конце каждого прохода.

Метод требует мощного привода и очень надежного закрепления заготовки из-за возникающих вибраций. Когда сталь имеет неоднородную структуру, встречное движение помогает избежать случайных сколов на острых гранях изделия.

Для защиты инструмента от перегрева и абразивного износа на рабочую часть наносят слои из нитридов и оксидов металлов. Покрытие на основе алюминия и титана AlTiN выдерживает нагрев до +900℃ и обладает экстремальной твердостью. Оно создает термический барьер, который не дает теплу уходить в тело фрезы, поэтому сталь обрабатывают на очень высоких скоростях. Инструмент с таким напылением работает в 3 раза дольше обычного и позволяет отказаться от обильной подачи смазочно-охлаждающей жидкости. Цвет защитного слоя обычно варьируется от темно-синего до угольно-черного.

Если сталь имеет высокую вязкость, применяют многослойные покрытия с добавлением кремния или хрома. Эти элементы снижают коэффициент трения и препятствуют налипанию раскаленной стружки на режущую кромку. Когда фреза плавно скользит в металле, нагрузка на двигатель станка падает, а точность размеров остается стабильной. Специальные составы также защищают станину и патрон от химического воздействия агрессивных компонентов СОЖ.

Выбор правильного типа напыления позволяет выполнять глубокое фрезерование стальных плит без риска внезапной поломки дорогой оснастки.

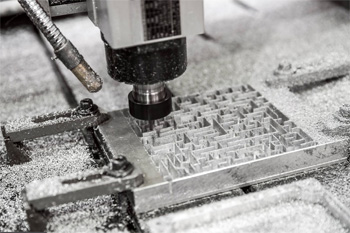

Обработка тонких перегородок требует строгого контроля за силами резания, которые могут согнуть или сломать деталь. Для сохранения геометрии применяют стратегию послойного съема металла с минимальным радиальным шагом. Инструмент движется по спирали или зигзагом, постепенно формируя нужный контур с двух сторон одновременно.

В некоторых случаях пустые полости внутри заготовки заполняют легкоплавкими сплавами для создания дополнительной жесткости. Когда все работы заканчивают, наполнитель просто выплавляют в печи при низкой температуре без вреда для металла.

Скорость подачи при такой работе снижают до 0.05 мм на зуб, чтобы уменьшить давление на тонкие стенки. Фрезы выбирают с большим количеством зубьев и острой заточкой для максимально чистого среза без образования заусенцев. Если сталь склонна к упругим деформациям, используют встречное фрезерование для прижатия детали к столу. Когда заготовку закрепляют в тисках, для равномерного распределения усилия зажима применяют мягкие накладки из алюминия или меди.

Стальная стружка в процессе резания нагревается до высоких температур и часто приваривается к режущей кромке инструмента. Такой эффект наблюдают при обработке низкоуглеродистых и нержавеющих сплавов с высокой пластичностью.

Чтобы избежать поломки, в зону контакта подают сжатый воздух или масляный туман под давлением 0.4 МПа. Поток газа мгновенно выдувает отходы из спиральных канавок и охлаждает металл, поэтому стружка не успевает спекаться в комки. Применение фрез с полированными пазухами также способствует очень быстрому отводу материала.

Применение пластин с положительным углом заточки тоже является эффективным способом борьбы с налипанием. Инструмент легче врезается в сталь и формирует короткую ломаную стружку, которая не наматывается на шпиндель. Если проблема сохраняется, увеличивают скорость подачи для создания более толстого слоя отхода, который забирает на себя основную часть тепла. В современных центрах с ЧПУ процесс контролируют через систему мониторинга нагрузки, которая подает сигнал при малейшем засорении фрезы. Своевременное удаление металлической пыли гарантирует высокую чистоту поверхности и долгий срок службы оборудования.

Для фиксации массивных плит и блоков на столе станка применяют прижимные планки и болты с Т-образными головками. Метод обеспечивает максимальную жесткость крепления, которая необходима для чернового фрезерования с большой глубиной резания.

Когда заготовка имеет небольшие размеры, используют прецизионные станочные тиски с ручным или гидравлическим приводом. Если деталь имеет сложную форму дна, ее устанавливают на специальные кондукторы, которые изготавливают под конкретный проект. Надежное базирование исключает смещение металла под действием сил резания в 10 т и более.

При обработке стальных листов большой площади часто задействуют магнитные плиты, которые удерживают деталь за счет мощного электромагнитного поля. Такой способ позволяет фрезеровать заготовку с пяти сторон за одну установку без помех со стороны прижимов. Магнитная сила распределяется равномерно по всей плоскости контакта, поэтому тонкие листы не выгибаются во время работы. После завершения цикла деталь размагничивают при помощи встроенной функции прибора для легкого удаления стальной пыли.

Технология HSM предполагает использование частоты вращения шпинделя до 20000 об/мин и выше при малой глубине резания. Главное преимущество метода заключается в том, что основная часть тепла уходит вместе со стружкой и не нагревает саму деталь. Это позволяет изготавливать высокоточные формы и матрицы с твердостью до 50 HRC без термических деформаций.

Инструмент проходит по траектории с очень высокой скоростью подачи, что значительно сокращает время производства сложных изделий. Поверхность после такой обработки почти не уступает по качеству шлифованной.

Для реализации метода требуются станки с ЧПУ, которые имеют высокую динамическую жесткость и быстрые приводы по всем осям. Фрезы подбирают монолитные твердосплавные с мелким зубом и специальной геометрией для работы на больших оборотах. При высокоскоростном фрезеровании важно избегать резких изменений направления движения, чтобы не перегружать механику станка. Все траектории рассчитывают в CAM-системах с использованием сглаженных дуг вместо ломаных линий.

Подача охлаждающей жидкости в виде мелкодисперсного аэрозоля эффективна при работе на высоких скоростях и малых подачах. Масляный туман проникает непосредственно в зону резания и создает тонкую пленку, которая снижает трение между фрезой и сталью.

Метод называют минимальным количеством смазки (MQL), так как расход масла составляет всего 50 мл/час. В отличие от полива струей аэрозоль не вызывает резких температурных перепадов, поэтому на поверхности металла не появляются микротрещины. Процесс остается чистым, а заготовка не требует долгой промывки после завершения цикла.

Способ охлаждения идеален для фрезерования пазов и глубоких карманов, где обычная жидкость может застаиваться и закипать. Сжатый воздух одновременно выдувает стружку из глубоких отверстий. При обработке легированных сталей масляный туман предотвращает наклеп и улучшает стойкость режущей кромки на 30%, но при черновом обдире с большим съемом металла аэрозоля может быть недостаточно для полноценного отвода тепла.

Количество углерода определяет твердость и пластичность материала, что напрямую влияет на форму образующейся стружки. Низкоуглеродистые стали типа Ст3 очень вязкие, поэтому они часто налипают на фрезу и образуют длинную спиральную стружку. Для их обработки выбирают инструмент с острой заточкой и полированными канавками для легкого схода отходов.

Если сталь содержит более 0.45% углерода, она становится более твердой и хрупкой, поэтому стружка ломается на мелкие сегменты. Материал фрезеруют на более высоких скоростях с использованием твердосплавных пластин. При повышении содержания углерода возрастает износ инструмента из-за присутствия твердых карбидов в структуре. Чтобы сохранить точность размеров, подачу на зуб немного уменьшают, а охлаждение делают более интенсивным.

Углеродистые стали часто подвергают предварительной нормализации для улучшения обрабатываемости на станках с ЧПУ. Процедура делает структуру металла более однородной и снижает риск появления задиров на чистовых проходах.

Создание объемных надписей или логотипов на стали требует применения специальных граверов с малым углом при вершине. Глубокое проникновение в металл выполняют за несколько проходов, когда снимают по 0.1–0.2 мм за один цикл.

Мера предотвращает поломку кончика инструмента и обеспечивает высокую четкость мелких деталей. Фрезерно-гравировальные станки для стали имеют массивную станину для гашения колебаний при работе с твердыми сплавами. Скорость вращения при этом устанавливают высокую, а подачу делают максимально плавной.

Для получения качественного рельефа используют стратегию растрового или контурного фрезерования с постоянным охлаждением. Если сталь имеет высокую твердость, гравировку выполняют после предварительного отжига материала. На финишном этапе применяют конические фрезы со сферическим концом для сглаживания переходов между уровнями. Когда работа завершают, углубления могут подвергать химическому чернению или полировке для повышения контрастности.

Появление острых кромок на краях реза часто происходит из-за неправильного выбора направления вращения фрезы. Чтобы края получались гладкими, завершающий проход выполняют методом попутного фрезерования с минимальным припуском.

Инструмент должен иметь острую режущую кромку и специальный угол заточки, который подрезает металл без смятия. Применение фрез с обратным наклоном спирали позволяет прижимать лист к столу и предотвращает вибрации краев. Решение исключает необходимость долгой ручной доработки деталей после станка.

Использование жертвенной подложки из мягкого металла или пластика под стальным листом также помогает получить чистый срез. Фреза заходит в подложку на 0.1–0.2 мм, что гарантирует полную прорезку материала по всей толщине без образования дефектов на нижней грани. Скорость подачи на выходе инструмента из металла снижают для предотвращения сколов. Если сталь имеет высокую вязкость, в зону резания подают смазку для уменьшения трения и перегрева кромки.

Современные системы ЧПУ отслеживают состояние фрезы по нагрузке на шпиндель и уровню вибрации. Когда режущая кромка тупится, сопротивление металла возрастает, что приводит к увеличению потребляемого мотором тока.

Если датчик фиксирует превышение порога, станок автоматически останавливает работу или предлагает заменить инструмент. Для автоматической смены фрез в программе прописывают время наработки в минутах или пройденный путь в метрах. Система предотвращает поломку оборудования и гарантирует стабильное качество в большой серии деталей.

Визуальный контроль износа проводят при помощи измерительных микроскопов или бесконтактных лазерных датчиков прямо в цехе. Наличие выкрашиваний или следов пережога на пластине говорит о необходимости смены режимов резания. Если на поверхности детали появляется характерная шероховатость или меняется цвет стружки, инструмент также подлежит проверке.

Основную часть затрат составляет время работы оборудования, которое рассчитывают исходя из сложности траектории движения инструмента. Чем тверже сталь и глубже пазы, тем медленнее идет процесс и тем выше итоговая стоимость заказа. К прямым расходам относят амортизацию станка, затраты на электроэнергию и стоимость расходных материалов.

Если для изготовления детали требуется специальная оснастка или сложные приспособления для крепления, это также включают в общую смету. Оптовые заказы на серийное производство обходятся дешевле за счет распределения затрат на наладку станка.

На стоимость влияют и требования к точности размеров: допуски в микронах требуют использования дорогого измерительного оборудования и медленных режимов резания. Если проект предполагает работу с труднообрабатываемыми легированными сплавами, цена возрастает из-за быстрого износа режущих пластин. Предварительный расчет стоимости проводят на основе 3D-модели детали, что позволяет заказчику заранее оценить бюджет проекта.
