Горизонтально-фрезерные станки

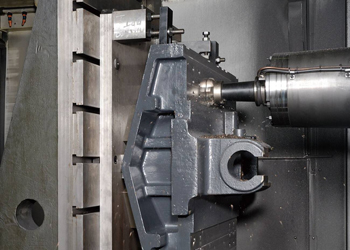

Четырехгранная стойка (угольник) позволяет закреплять заготовки с разных сторон для их последовательной обработки. Подобная оснастка превращает горизонтальный станок в высокопроизводительную ячейку, потому что инструмент получает доступ к четырем разным плоскостям за один цикл.

На гранях стойки монтируют гидравлические прижимы или стандартные тиски, которые удерживают детали в процессе, когда стол вращается. Жесткость литого угольника исключает прогибы при силовом фрезеровании стали под большой нагрузкой. Узел позволяет одновременно разместить на столе до 10-12 небольших деталей.

Внутренние полости стойки часто имеют оребрение для эффективного гашения вибраций. Когда шпиндель перемещается вдоль грани, расстояние от кромки фрезы до опоры остается постоянным, и данный факт гарантирует идеальную плоскостность. Масса угольника добавляет инерции всей системе, что положительно влияет на чистоту реза, когда применяют многозубые торцевые головки. Крепление оснастки к зеркалу стола выполняют через прецизионные штифты для точного совпадения осей.

Поддерживающая серьга служит второй опорой для длинной фрезерной оправки и предотвращает ее прогиб под собственным весом. Узел крепят на массивном хоботе, который выдвигают из верхней части станины параллельно оси шпинделя. Внутри серьги устанавливают бронзовую втулку или игольчатый подшипник для свободного вращения конца вала.

Двухопорная схема позволяет применять наборы дисковых фрез для одновременной прорезки нескольких глубоких пазов. Высокая жесткость исключает биение инструмента на вылете, что крайне важно для ресурса твердосплавных пластин при тяжелом резании.

Для эффективной работы узла требуется постоянная подача смазки в зону трения подшипника. Точная соосность шпинделя и отверстия серьги проверяется при каждой переналадке с помощью контрольных оправок. Хобот фиксируют мощными зажимами после установки нужного вылета, чтобы создать замкнутый силовой контур. Если расстояние между опорами будет слишком большим, возникнет риск резонанса при работе на высоких оборотах.

Автоматическая смена паллет позволяет исключить простои станка, которые возникают при установке и выверке тяжелых заготовок. Пока шпиндель обрабатывает деталь внутри кабины, персонал закрепляет следующий объект на внешнем столе. Когда программа завершается, механизм за 20-40 секунд меняет платформы местами и запускает новый цикл. Это увеличивает время работы шпинделя до 85-95% от общей смены, что недоступно для обычных станков.

Каждая паллета имеет уникальный код, который система ЧПУ считывает для автоматического выбора нужной управляющей программы без участия человека. Фиксация платформы на основании происходит через систему прецизионных конусов, которые обеспечивают повторяемость положения в пределах 0,003-0,005 мм. Мощные гидравлические цилиндры притягивают стол к опорам с усилием в несколько тонн для поглощения сил резания.

Перед стыковкой поверхности очищают мощным потоком воздуха, чтобы убрать малейшие частицы стружки и пыли. Использование паллет упрощает логистику внутри цеха, потому что заготовки можно подготавливать на отдельном участке.

Горизонтальное положение шпинделя позволяет стружке падать вниз под действием гравитации сразу после ее отделения от металла. Мелкие частицы не скапливаются на дне отверстий или внутри пазов, что исключает их повторное попадание под зубья фрезы.

Стружка не царапает поверхность заготовки и не вызывает перегрев инструмента, потому что она мгновенно покидает зону контакта. Охлаждающая жидкость подается сверху и смывает отходы в широкий центральный желоб под столом. Это особенно важно при фрезеровании глубоких полостей в крупных корпусных деталях из алюминия или титана.

В нижней части станины располагают мощные шнековые или ленточные конвейеры, которые непрерывно выносят металлические отходы наружу. Отсутствие завалов стружки внутри рабочей зоны сохраняет температурную стабильность всей конструкции станка. Это предотвращает локальные перегревы направляющих, которые могут привести к уводу точных размеров. Гладкие наклонные стенки кабины способствуют быстрому стеканию масла и шлама в систему фильтрации.

Поворотный стол оси B позволяет вращать деталь вокруг вертикальной оси с дискретностью до 0,001 градуса. Это необходимо для обработки заготовки с пяти сторон за один установ без ее перебазирования. Внутри узла установлен прецизионный моментный двигатель или червячная пара, которые обеспечивают плавность вращения на любых скоростях.

Для фиксации стола в заданном положении используют дисковые гидравлические тормоза, которые намертво блокируют механизм. Точность гарантирует идеальное совпадение осей отверстий, которые сверлят в разных плоскостях. Повторяемость угла позволяет выполнять сложные сопряжения.

Контроль положения стола осуществляет круговой оптический энкодер с высоким разрешением, который передает данные в систему ЧПУ. Электроника учитывает возможный люфт в передаче и вносит мгновенную коррекцию в управляющую программу. Жесткость опоры стола позволяет выдерживать вес деталей до 2-5 т без потери паспортной точности позиционирования. Регулярная калибровка оси B обеспечивает стабильность геометрических параметров при выпуске партий идентичных корпусов.

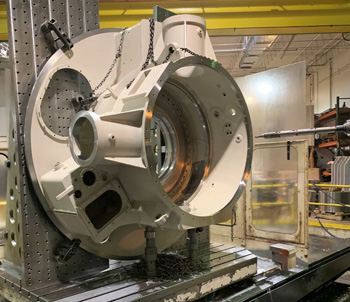

Вылет шпинделя или наличие выдвижной пиноли позволяет инструменту проникать вглубь крупных корпусных деталей для обработки внутренних поверхностей. Это расширяет рабочую зону оборудования без увеличения хода стола по осям X и Y. Выдвижной узел изготавливают из высокопрочной стали и подвергают финишной шлифовке для минимизации зазоров в направляющих.

Жесткость пиноли позволяет выполнять растачивание и фрезерование на значительном удалении от передней бабки без возникновения вибраций. Привод выдвижения обеспечивает точность перемещения по оси Z на уровне нескольких микрон во всем диапазоне хода.

Для компенсации прогиба шпинделя на максимальном вылете используют программные алгоритмы, которые автоматически корректируют траекторию инструмента. Внутри вала проходят каналы для подачи смазки к подшипникам и жидкости для охлаждения зоны резания. Система защиты предотвращает попадание пыли в прецизионные узлы трения при перемещении пиноли внутрь корпуса. Наличие вылета делает возможным обработку труднодоступных зон внутри рам локомотивов или корпусов турбин.

Тепловой уход шпинделя возникает из-за нагрева подшипников при длительной работе на высоких оборотах. В горизонтальных станках вал расширяется вдоль своей оси, что может привести к изменению глубины паза или отверстия на 0,02-0,05 мм.

Для устранения погрешности применяют систему термостабилизации с активным охлаждением рубашки шпиндельного узла. Холодильный агрегат поддерживает температуру масла в пределах 1 градуса от температуры станины. Это минимизирует линейное удлинение металла и сохраняет точность размеров. Процесс контролируют датчики, которые расположены непосредственно в зоне опор качения.

Дополнительно в систему ЧПУ закладывают математическую модель теплового поведения станка для программной компенсации смещения. Электроника рассчитывает расчетный уход шпинделя на основе данных о скорости вращения и времени работы, после чего сдвигает ноль по оси Z. Это позволяет начинать точную обработку сразу после включения оборудования без долгого прогрева на холостом ходу.

Цепной магазин позволяет хранить от 40 до 120 инструментов и подавать их в зону смены в автоматическом режиме. Оправки закрепляют в ячейках, которые последовательно соединены в мощную цепь с приводом от серводвигателя. Когда программа требует замены фрезы, цепь перемещается на нужную позицию по кратчайшему пути для сокращения времени ожидания.

Магазин располагают за пределами рабочей зоны станка, и данный факт защищает конусы от попадания горячей стружки. Двухзахватный манипулятор одновременно извлекает старый инструмент из шпинделя и устанавливает новый из ячейки. Это обеспечивает высокую скорость переналадки.

Каждая позиция в магазине имеет электронную метку или номер, который считывает система управления для контроля ресурса инструмента. Цепь снабжают натяжителями и направляющими, которые исключают раскачивание тяжелых оправок при быстром движении. Пылезащитные шторки открываются только в момент смены, сохраняя чистоту внутри инструментального отсека. Конструкция позволяет менять изношенные резцы в магазине, пока шпиндель продолжает обработку детали.

Конструкция с подвижной колонной позволяет обрабатывать очень длинные и тяжелые заготовки, которые остаются неподвижными на станине. Колонна перемещается вдоль детали по оси X на прецизионных роликовых направляющих, обеспечивая доступ инструмента к любой точке поверхности.

Вес заготовки при такой схеме не влияет на динамику станка, потому что столу не нужно совершать резких ускорений. Это позволяет достичь высокой точности позиционирования при работе с деталями массой 10-50 т. Подобная компоновка занимает меньше места в цехе по сравнению со станками с подвижным столом, так как общая длина станины короче.

Жесткость перемещающейся колонны обеспечивают широкие опоры и массивные литые конструкции из высококачественного чугуна. Серводвигатели через шарико-винтовые пары или реечные передачи гарантируют плавность хода на любых скоростях. Схема позволяет устанавливать несколько рабочих зон вдоль оси X, когда обработка идет в одной зоне, а на второй закрепляют новую заготовку. Это повышает коэффициент полезного действия оборудования в условиях серийного производства крупных узлов.

Для измерения длины и диаметра инструмента в горизонтальных станках используют лазерные системы или контактные датчики на откидных рычагах. Инструмент подводится к сенсору в автоматическом режиме после каждой смены или при завершении ответственного этапа. Прибор фиксирует фактическое положение режущей кромки относительно базы шпинделя с точностью до 1-2 мкм.

Полученные данные система ЧПУ сравнивает с эталоном и вносит программную коррекцию в таблицу инструментов. Это исключает появление брака из-за износа фрезы или из-за ее температурного удлинения в процессе работы. Контроль происходит за несколько секунд без вмешательства человека.

Лазерные датчики способны обнаруживать микроскопические сколы на зубьях без физического контакта с инструментом. При обнаружении поломки автоматика мгновенно останавливает цикл и выдает аварийное сообщение на пульт. Это предотвращает повреждение дорогостоящей заготовки сломанным сверлом или фрезой на следующем проходе. Оптика датчика защищена от брызг масла воздушной завесой и механической шторкой, которая открывается только на время замера.

Стабильность длинных расточных штанг обеспечивают за счет применения антивибрационных механизмов внутри корпуса инструмента. Специальный тяжелый груз-демпфер подвешивают на упругих элементах, которые гасят колебания в момент врезания резца в металл. Это позволяет растачивать глубокие отверстия с вылетом до 10-12 диаметров штанги без возникновения дроби и шума.

Конструкция поглощает энергию резонанса, что гарантирует получение идеальной чистоты поверхности и правильной геометрии цилиндра. Ресурс режущих пластин возрастает, потому что они работают в стабильном режиме без ударных нагрузок от вибрации инструмента.

Для повышения жесткости штанги изготавливают из твердосплавных материалов или высокопрочной стали со специальным термоупрочнением. Тщательная балансировка вала исключает появление радиального биения на высоких оборотах шпинделя. В процессе работы через корпус штанги подают охлаждающую жидкость, которая не только отводит тепло, но и помогает гасить микроколебания. Правильная фиксация в шпинделе через систему двойного контакта добавляет узлу необходимую монолитность.

Прецизионные конусы фиксации обеспечивают точное базирование паллеты на рабочем столе станка при каждой смене заготовки. Четыре мощных конических пальца входят в ответные гнезда, которые расположены на основании поворотного механизма оси B. Такая схема гарантирует повторяемость координат в пределах 0,005 мм, и это крайне важно для совпадения размеров при многократных перехватах.

Конусы центрируют платформу и одновременно воспринимают огромные горизонтальные силы резания. Поверхности элементов проходят закалку и шлифовку для защиты от износа при постоянном контакте с металлом. Надежность этого узла определяет точность всей партии деталей.

Внутри системы фиксации предусмотрены каналы для подачи сжатого воздуха, который сдувает стружку с опорных поверхностей перед зажимом. После посадки паллеты срабатывает гидравлический механизм, который намертво притягивает конусы к базе. Специальные датчики подтверждают завершение цикла зажима и передают сигнал готовности в систему ЧПУ. Если под конус попадет загрязнение, датчик зафиксирует перекос и заблокирует запуск вращения шпинделя.
