Фрезеровка корпусов из алюминия

Выбор марки металла определяет прочность изделия и качество финишной поверхности после прохода фрезы. Для изготовления корпусов радиоэлектронной аппаратуры чаще всего выбирают сплав Д16Т, так как он обладает высокой твердостью и отлично держит форму.

При обработке этот материал дает мелкую стружку, которая не налипает на режущую кромку и легко удаляется из глубоких пазов. Если корпус должен работать во влажной среде или требует сварки элементов, используют сплавы серии АМг6. Хотя эти составы более вязкие, они обеспечивают великолепную защиту от коррозии без дополнительного защитного слоя.

Твердые авиационные сплавы позволяют создавать очень тонкие перегородки без риска их деформации во время работы станка. Когда проект требует минимального веса при высокой жесткости, рассматривают применение плит из высокопрочного алюминия 7075. Такой металл фрезеруют на максимальных скоростях, потому что он почти не склонен к образованию заусенцев на острых гранях. Если бюджет ограничен, выбирают литейные сплавы типа АК7, но они требуют больше времени на финишную доводку плоскостей.

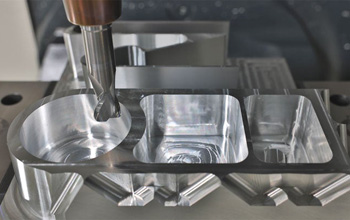

Современные центры с ЧПУ позволяют фрезеровать алюминиевые стенки толщиной до 0.5 мм при соблюдении определенных условий. Чтобы тонкий металл не вибрировал и не гнулся под давлением инструмента, применяют специальные стратегии высокоскоростного резания.

Инструмент снимает материал очень тонкими слоями, поэтому нагрузка на заготовку остается минимальной. Если конструкция имеет большую площадь поверхности, толщину стенок рекомендуют увеличивать до 1.2–1.5 мм для обеспечения общей жесткости. Это предотвращает появление резонанса при работе установленной внутри электроники.

Когда требуется изготовить корпус с экстремально тонкими перегородками, используют вакуумный прижим заготовки к столу. Такой метод фиксации равномерно распределяет усилия и исключает искривление детали из-за механических зажимов. При планировании чертежа учитывают радиусы скругления во внутренних углах, которые соответствуют диаметру фрезы. Если делать углы абсолютно прямыми, риск поломки тонкой стенки в процессе обработки возрастает в несколько раз.

Для эффективного отвода тепла от мощных компонентов на внешней или внутренней части корпуса фрезеруют систему радиаторных ламелей. Глубина и шаг этих ребер зависят от расчетной мощности тепловыделения и условий обдува прибора. Обычно используют тонкие дисковые или концевые фрезы малого диаметра, которые заходят в металл на значительную глубину.

Процесс требует обильной подачи смазочно-охлаждающей жидкости, чтобы стружка не забивала узкие промежутки между ребрами. Если отходы застрянут внутри, инструмент мгновенно перегреется и выйдет из строя.

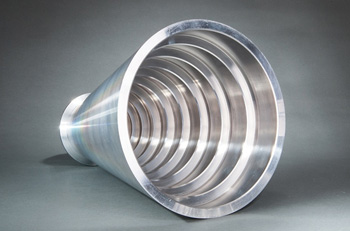

При фрезеровании радиаторов важна соосность всех элементов, так как любая погрешность сразу портит внешний вид изделия. Траекторию движения настраивают так, чтобы фреза выходила из металла плавно и не оставляла сколов на кромках. Если корпус имеет цилиндрическую форму, ребра нарезают на токарно-фрезерных станках с использованием оси вращения. Такая конфигурация значительно увеличивает площадь теплообмена без существенного изменения габаритов устройства.

Традиционные механические тиски или прижимы могут деформировать алюминиевый корпус, особенно на финальных стадиях обработки. Вакуумный стол удерживает заготовку за счет отрицательного давления, которое действует по всей площади соприкосновения. Это позволяет фрезеровать верхнюю плоскость и все боковые грани за одну установку без перехвата детали.

На поверхности металла не остается следов от зубчатых губок или болтов, что важно для корпусов с высокими эстетическими требованиями. Когда заготовка лежит на вакуумной плите, она становится частью массивного основания и почти не вибрирует. Такой способ крепления идеален для работы с листовым алюминием и плоскими крышками приборов.

Вакуумный насос постоянно откачивает воздух, поэтому заготовка надежно держится даже при интенсивном съеме стружки. Если деталь имеет сложный контур дна, под нее изготавливают специальные уплотнительные рамки или кондукторы. Метод сокращает время на подготовку производства, так как оператору не нужно выверять положение каждого прижима.

Отверстия для интерфейсов типа USB, HDMI или сетевых портов требуют очень высокой точности позиционирования и соблюдения допусков. Фрезерование таких окон выполняют малоразмерным инструментом, диаметр которого позволяет формировать малые радиусы в углах.

Если форма разъема предполагает наличие фаски или ступеньки, применяют фасонные фрезы или многокоординатную обработку. Чтобы края разреза были идеально ровными, чистовой проход делают с минимальной подачей на высоких оборотах шпинделя. Это исключает появление заусенцев, которые могут помешать установке электронной платы.

Для защиты лицевой панели от царапин во время прорезания отверстий используют защитные пленки или лаки. Когда фреза проходит сквозь металл, важно обеспечить мгновенный отвод стружки из зоны резания. В противном случае мелкие опилки могут попасть под подошву станка или поцарапать уже обработанные участки. Программу для ЧПУ пишут с учетом фактических размеров сопрягаемых деталей, чтобы исключить зазоры в готовом изделии.

Этот металл обладает высокой вязкостью, поэтому при нагреве он легко прилипает к режущей кромке и образует так называемый наклеп. Когда канавки фрезы заполняются алюминием, она перестает резать и начинает просто давить на материал, что ведет к поломке.

Проблему решают применением специальных фрез с одной или двумя широкими канавками для быстрого вывода стружки. Поверхность таких канавок полируют до зеркального блеска, чтобы трение было минимальным. В зону резания подают спиртовой туман или масляную эмульсию под давлением.

Высокая скорость вращения шпинделя при малой подаче помогает дробить стружку на мелкие фракции, которые легче вылетают из глубоких карманов. Если станок позволяет, используют функцию продувки воздухом через центр шпинделя прямо в точку контакта. Важно следить за остротой инструмента и вовремя заменять затупившиеся пластины. Когда режущая кромка острая, она срезает слой металла чисто и без лишнего нагрева.

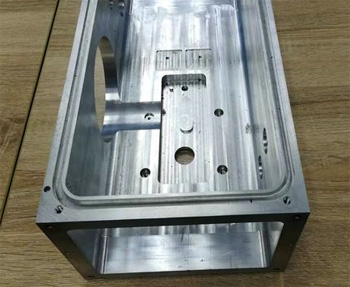

Для защиты электроники от пыли и влаги в местах стыка крышки и основания фрезеруют специальные канавки под уплотнитель. Форма паза должна в точности повторять контур резинового шнура или силиконовой прокладки.

Для обеспечения расчетного сжатия герметика глубину и ширину канавки выдерживают с точностью до 0.02 мм. Плоскости разъема дополнительно шлифуют для достижения максимальной параллельности и плотного прилегания. Когда корпус собирают на болты, давление распределяется равномерно и исключает протечки при погружении в воду.

Особое внимание уделяют качеству поверхности внутри самого паза, где не должно быть радиальных рисок от фрезы. Любая царапина может стать каналом для проникновения влаги под давлением. Если проект требует соответствия стандартам IP67 или IP68, после фрезерования проводят тест на герметичность в барокамере. Все резьбовые отверстия под крепеж делают глухими, чтобы исключить попадание среды через болтовые соединения.

Метод фрезерования из цельной плиты алюминия выбирают для производства небольших серий и уникальных прототипов. В отличие от литья под давлением эта технология не требует изготовления дорогостоящих стальных пресс-форм. Внести изменения в конструкцию корпуса можно в любой момент, просто подправив компьютерную модель и программу для станка.

Фрезерованные изделия обладают более высокой плотностью металла, в них отсутствуют внутренние поры и газовые раковины. Это обеспечивает лучшую механическую прочность и отличную теплопроводность стенок.

Чистота поверхности и точность размеров после станка с ЧПУ значительно выше, чем у литых заготовок. Детали часто не требуют долгой финишной обработки и сразу готовы к анодированию или покраске. Фрезеровка позволяет создавать корпуса со сложной внутренней геометрией, которую невозможно получить при извлечении детали из литейной формы.

Сроки запуска фрезеровочного производства сокращаются до нескольких дней, что важно при разработке новой электроники. Для крупных серий в десятки тысяч штук литье выгоднее, но для высокотехнологичных приборов фрезерование остается лучшим выбором.

Алюминий - мягкий материал, на котором легко остаются вмятины от стружки или от случайных ударов инструментом. Перед началом работ заготовку могут покрывать специальной полимерной пленкой или слоем технического воска.

В процессе фрезерования используют мягкие накладки на тиски, изготовленные из фторопласта или капролона. Оператор постоянно контролирует чистоту рабочего стола и удаляет мелкие опилки при помощи мощного пылесоса или смыва СОЖ. Правильная организация пространства в цехе исключает контакт готовых поверхностей с металлическими деталями станков.

После выполнения каждой операции корпус помещают в индивидуальную пластиковую ложементную тару. Это предотвращает трение деталей друг о друга при перемещении между участками цеха. Если требуется финишная полировка, ее проводят на финальном этапе перед упаковкой. Применение автоматических систем подачи заготовок в зону резания снижает риск человеческой ошибки и случайных повреждений.

Для создания надежных соединений в мягком металле применяют метод фрезерования резьбы специальными коронками. В отличие от нарезания метчиком фреза не создает осевых нагрузок и не рискует застрять в глухом отверстии.

Инструмент движется по спиральной траектории, формируя профиль витка за один или несколько проходов. Такой подход позволяет получать очень чистую резьбу без задиров и сколов на входе. Если требуется высокая прочность резьбы в тонкой стенке, используют технологию раскатки, которая уплотняет структуру металла.

При ЧПУ-обработке можно нарезать резьбу любого шага и диаметра одним и тем же инструментом, меняя только программу. Это упрощает настройку станка и снижает затраты на покупку большого набора метчиков. Контроль глубины отверстия выполняют с точностью до 0.1 мм, что важно для компактных корпусов с плотной компоновкой. После завершения цикла резьбу очищают от масла и стружки ультразвуком или сжатым воздухом.

Использование готового экструдированного профиля значительно ускоряет процесс производства корпусов прямоугольной или квадратной формы. Фрезерование в этом случае сводится к торцеванию заготовки по длине и созданию технологических отверстий на боковых гранях.

На станке с ЧПУ формируют пазы для установки плат, пазы под уплотнители и окна для индикации. Профиль уже имеет ровную поверхность, поэтому время на чистовое фрезерование внешних плоскостей сокращается. Такой метод часто применяют для изготовления стандартных корпусов промышленных компьютеров и блоков питания.

Внутренняя полость профиля может иметь сложную форму с готовыми направляющими, которые учитывают при разработке проекта. Фрезеровщик лишь дорабатывает торцевые крышки и крепежные элементы для полной сборки узла. Если требуется нестандартная ширина или высота, профиль можно разрезать и соединить при помощи фрезерованных вставок.

Алюминиевый прокат обладает стабильными характеристиками и хорошо поддается анодированию в различные цвета. Комбинация готового профиля и точной фрезеровки - самый быстрый способ получить качественный корпус по доступной цене.

Качество защитного декоративного покрытия напрямую зависит от чистоты обработки металла на станке. Перед отправкой в гальваническую ванну поверхность фрезеруют мелкими шагами для устранения видимых следов от инструмента.

Если проект требует матовой фактуры, деталь подвергают пескоструйной обработке мелкими стеклянными шариками. Это скрывает микроскопические дефекты литья или проката и создает однородный фон. После механической очистки корпус промывают в щелочных растворах для удаления остатков смазки и металлической пыли.

При фрезеровании под анодирование нельзя использовать СОЖ с агрессивными присадками, которые могут глубоко въесться в поры алюминия. Такие пятна проявятся после окраски и испортят внешний вид изделия. Тщательная промывка в деионизированной воде завершает этап подготовки и гарантирует отличную адгезию оксидного слоя. Анодирование не только украшает корпус, но и создает на нем твердую диэлектрическую пленку. Она защищает электронику от статического электричества и делает поверхность устойчивой к царапинам и истиранию.
