Фрезерование фланца

Мобильные установки обеспечивают высокую точность обработки, потому что станок жестко крепят непосредственно на деталь. Погрешность при фрезеровании плоскости составляет не более 0.05 мм на 1 м диаметра. Такой результат получают благодаря применению жестких станин и современных систем лазерного позиционирования.

Когда оборудование выставляют по уровню, учитывают даже минимальные деформации самой конструкции под собственным весом. Все направляющие станка проходят предварительную калибровку, чтобы исключить любые люфты во время движения режущего инструмента. Если станок установлен правильно, отклонения от плоскостности минимальны.

Для контроля итоговых параметров применяют лазерные трекеры или высокоточные оптические нивелиры. Если поверхность имеет глубокие каверны от коррозии, сначала проводят черновую обдирку металла. Когда основной слой снимают, переходят к чистовым проходам с минимальной подачей. Такая последовательность позволяет добиться идеальной плоскостности для герметичного прилегания прокладки.

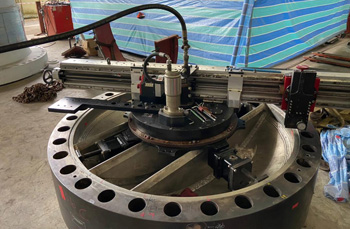

Переносные станки позволяют обрабатывать поверхности диаметром до 6000 мм и более. Если размер фланца превышает стандартные возможности техники, применяют модульные системы с длинными выносными штангами. Оборудование монтируют как на внутренний, так и на внешний диаметр изделия в зависимости от конфигурации узла.

Когда пространство вокруг детали ограничено, выбирают компактные модели с минимальным вылетом резцовой головки. Вес такого станка может достигать 2 т, поэтому для его установки часто задействуют цеховые краны или временные подъемные механизмы. Мощные приводы обеспечивают стабильную скорость резания даже при работе с очень большими плоскостями.

При фрезеровании крупногабаритных объектов особое внимание уделяют жесткости крепления всех опорных элементов. Надежная фиксация лап станка гарантирует отсутствие вибраций и нежелательной волнистости на готовой поверхности. Если поверхность расположена вертикально, применяют специальные страховочные тросы и дополнительные опоры.

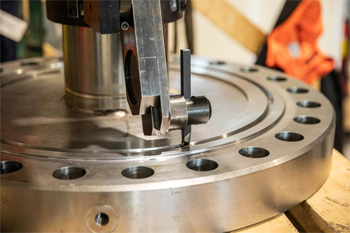

Шероховатость поверхности после фрезерования зависит от выбранного режима подачи и от формы режущего инструмента. Для получения нужного значения Ra применяют пластины из твердых сплавов или эльбора. Когда требуется создать специальную спиральную насечку для лучшего удержания прокладки, на станке настраивают определенный шаг подачи.

Если поверхность должна быть зеркально гладкой, после основного фрезерования выполняют шлифовку или полировку специальными насадками. Параметры чистоты всегда проверяют с помощью профилометра сразу после завершения прохода. Фреза движется по кругу и планомерно снимает тончайшие слои металла до достижения заданных характеристик.

При работе со старыми фланцами часто обнаруживают глубокие задиры или следы эрозии. В таких случаях сначала наплавляют слой металла, а затем срезают излишки до проектной отметки. Если металл имеет высокую твердость, подбирают инструмент с износостойким покрытием. Правильный выбор скорости вращения планшайбы помогает избежать перегрева зоны резания.

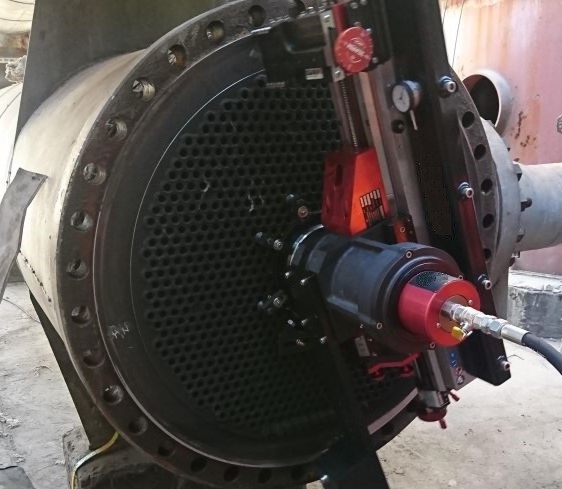

Мобильные станки для металлообработки проектируют так, чтобы их можно было закрепить в любом пространственном положении. Оборудование надежно фиксируют в отверстии фланца при помощи распорных болтов или крепят к наружной части детали. Когда станину монтируют вертикально, используют специальные противовесы или гидравлические зажимы для компенсации силы тяжести.

Фрезерная головка перемещается по направляющим плавно, потому что приводы имеют достаточный запас крутящего момента. Если деталь находится на большой высоте, для работы станка создают временные площадки или леса. Процесс резания на вертикальной стене ничем не отличается от горизонтальной обработки по качеству исполнения.

Стружка при такой работе падает вниз, поэтому зону обработки защищают специальными экранами для безопасности персонала. Когда выполняют фрезерование на высоте, особое внимание уделяют подводу электропитания или гидравлических шлангов. Кабели закрепляют на стационарных конструкциях, чтобы их вес не создавал лишней нагрузки на шпиндель. Если необходимо обработать фланец под углом, используют станки с поворотным суппортом.

Существует два основных метода монтажа переносного оборудования: внутреннее и внешнее крепление. Внутренний монтаж применяют чаще всего, когда станок фиксируют внутри центрального отверстия фланца при помощи раздвижных опор. Если внутренний диаметр слишком велик или мал, используют внешнее крепление за наружную кромку детали.

Когда поверхность фланца сильно повреждена, для установки станка могут приварить временные технологические бобышки. После завершения всех работ эти элементы аккуратно срезают и зачищают места сварки. Выбор способа фиксации зависит от габаритов узла и наличия свободного места вокруг него.

Перед началом монтажа поверхность контакта очищают от грязи и ржавчины, чтобы исключить перекос оси. Когда опоры раздвигают, их положение выверяют по индикаторам часового типа с ценой деления 0.01 мм. Жесткость установки проверяют путем приложения нагрузки на штангу станка. Если обнаруживают люфт, крепежные элементы подтягивают или переставляют.

Продолжительность работ зависит от диаметра изделия и от объема снимаемого припуска. Если нужно только обновить поверхность с небольшим износом, процесс настройки и самой обработки занимает от 4 до 8 часов. Когда требуется значительная выборка металла или восстановление сложной геометрии, время увеличивается до нескольких смен.

Большая часть времени уходит на точную установку и центрирование станка относительно оси детали. Сама процедура резания проходит достаточно быстро, так как современный инструмент позволяет работать на высоких скоростях. Если фланец имеет диаметр более 2000 мм, на его обработку может потребоваться от 2 до 3 дней.

Подготовка рабочего места и доставка оборудования также влияют на общий срок выполнения задачи. Когда станок уже смонтирован, оператор выполняет несколько пробных проходов для проверки настройки инструмента. После каждого круга проводят замеры геометрии и при необходимости вносят корректировки в положение резца. Если работы проводят в стесненных условиях или при низких температурах, темп может немного снизиться, но мобильное фрезерование всегда оказывается быстрее, чем полный демонтаж и перевозка детали на завод.

Для проверки качества фрезерования применяют комплекс измерительных инструментов. Если диаметр фланца невелик, используют поверочные линейки и набор щупов для определения зазоров.

Когда работают с крупными объектами, на помощь приходят лазерные системы измерения плоскостности. Датчик перемещают по поверхности, а программа выстраивает трехмерную модель и показывает все отклонения в микронах. Если обнаруживают зоны с отклонением от заданного допуска, проводят дополнительные чистовые проходы.

Результаты замеров заносят в специальный протокол, который передают заказчику вместе с выполненной работой. Если техническое задание требует особой точности, проверку проводят в присутствии представителя технического надзора. Когда фланец имеет сложную форму с канавками под уплотнения, их размеры проверяют специальными калибрами или микрометрами.

Для успешного фрезерования на объекте необходимо обеспечить минимальные условия для работы техники. К месту обработки должен быть свободный доступ для персонала и подъемных механизмов. Если станок имеет электрический привод, требуется подключение к сети мощностью не менее 5 кВт с надежным заземлением. Когда используют пневматическое оборудование, обеспечивают подачу сжатого воздуха с давлением 0.6 МПа и нужным расходом.

Окружающее пространство очищают от посторонних предметов, которые могут помешать движению штанг или вращению планшайбы. Если работы проводят на высоте или в котловане, обустраивают прочные настилы для размещения пульта управления и инструмента. Когда фрезерование выполняют в зимнее время, зону обработки закрывают тепляком и прогревают до температуры не ниже +5℃. Это нужно для стабильной работы гидравлики и точности измерительных приборов.

Если рядом работают другие агрегаты, создающие сильную вибрацию, их желательно временно остановить. Все требования к площадке обычно согласовывают заранее, на этапе изучения документации.

Мобильное оборудование отлично справляется с обработкой легированных и нержавеющих сталей. Эти материалы отличаются высокой вязкостью и склонностью к наклепу, поэтому для них подбирают специальные режимы резания. Инструмент оснащают пластинами с острой кромкой и износостойким покрытием из нитрида титана или алюминия.

Когда фрезеруют нержавейку, обязательно используют смазочно-охлаждающие жидкости для снижения температуры в зоне контакта. Это предотвращает деформацию резца и обеспечивает получение гладкой поверхности без прижогов. Скорость вращения при этом устанавливают ниже, чем при работе с обычной углеродистой сталью.

Если фланец изготовлен из специальных сплавов типа дуплекс или хастеллой, применяют усиленные модели станков с повышенной жесткостью. Мощный привод позволяет снимать стружку равномерно без дробления и рывков. Для слишком твердого металла  процесс ведут мелкими шагами с частой проверкой состояния режущей кромки. Результат обработки нержавеющих фланцев на месте ни в чем не уступает заводскому качеству.

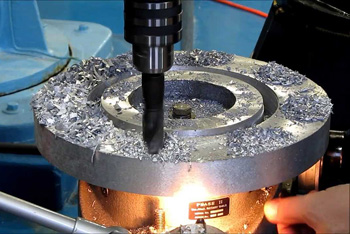

Обработка канавок типа RTJ требует высокой квалификации и применения специальных приспособлений. Мобильный станок оснащают профильным резцом, форма которого точно соответствует геометрии углубления.

Когда начинают фрезерование, инструмент выставляют строго по радиусу будущей канавки с учетом допусков. Процесс ведут с минимальной подачей, чтобы обеспечить высокую чистоту боковых стенок паза. Если канавка имеет значительный износ, ее сначала протачивают на большую глубину или восстанавливают наплавкой. Точность угла наклона стенок проверяют специальными шаблонами или угломерами непосредственно на детали.

Глубину паза контролируют индикаторным глубиномером в нескольких точках по окружности. Когда работу завершают, поверхность стенок должна быть идеально гладкой для плотного прилегания стального уплотнительного кольца. Если в канавке остаются следы от инструмента, их убирают финишной притиркой или шлифованием. Такая операция требует жесткой фиксации станка, так как малейшая вибрация приведет к браку дорогостоящего узла.

Выбор типа привода зависит от условий на объекте и от требований пожарной безопасности. Большинство переносных станков оснащают гидравлическими моторами, которые получают энергию от мобильной маслостанции. Такая станция требует подключения к трехфазной сети 380 В и потребляет около 7 кВт электроэнергии.

Если на объекте запрещено использование электричества из-за риска взрыва, применяют пневматические приводы. В этом случае требуется компрессор с производительностью от 2 м³/мин, который располагают на безопасном удалении. Для небольших станков иногда используют компактные электромоторы 220 В, но их мощность ограничена.

Когда фрезеруют фланцы в полевых условиях, задействуют дизельные генераторы или передвижные компрессорные установки. Все кабели и шланги должны иметь достаточную длину для свободного перемещения инструмента по всей площади обработки. Если маслостанция находится далеко от станка, используют рукава высокого давления с быстроразъемными соединениями. Качество электроэнергии должно быть стабильным для исключения сбоев в работе систем числового программного управления.

Мобильное фрезерование специально разработано для ремонта узлов без их извлечения из технологической линии. Когда фланец приварен к длинному трубопроводу или встроен в массивный корпус реактора, демонтаж становится невозможным или слишком дорогим.

Станок доставляют к месту установки в разобранном виде и собирают прямо на детали. Если вокруг объекта есть хотя бы 300 мм свободного пространства, технику можно смонтировать и запустить. Все работы выполняют в проектном положении узла, что исключает появление новых напряжений в металле после сборки. Такой метод позволяет восстановить работоспособность системы за несколько часов вместо недель простоя.

Применение портативного оборудования решает проблему логистики крупногабаритных деталей. Когда фланец фрезеруют на месте, риск повреждения обработанной поверхности при транспортировке равен нулю. Если конструкция имеет сложную пространственную ориентацию, станок выравнивают по фактической оси сопряжения. Это гарантирует, что после ремонта две части узла сойдутся идеально ровно.
