Фрезеровка заготовок

Литейная поверхность часто содержит остатки формовочного песка, окалину и слои с неоднородной твердостью. Этот абразивный слой мгновенно приводит в негодность стандартный инструмент, поэтому первый проход выполняют специальными обдирочными фрезами.

Глубину резания устанавливают такой, чтобы вершина резца сразу уходила под корку и работала в чистом массиве металла. Если снимать припуск мелкими слоями, кромка быстро испортится из-за постоянного контакта с твердыми включениями. При обработке чугунных или стальных отливок используют пластины с усиленной геометрией и отрицательными углами заточки.

Скорость вращения шпинделя при первом проходе снижают на 30%, чтобы избежать ударного разрушения хрупкого твердого сплава. Когда фреза проходит через неровности литья, возникают значительные вибрации, которые гасят за счет жесткой фиксации детали в мощных тисках. Для обеспечения стабильного теплоотвода через крупную стружку выбирают умеренную подачу. Правильная стратегия обдирки сохраняет точность оборудования и сокращает общие затраты на оснастку.

Поковки обладают специфической внутренней структурой, которая формируется в процессе пластической деформации металла под прессом или молотом. Направление волокон напрямую влияет на прочность и износостойкость будущей детали в разных плоскостях.

При проектировании технологического процесса фрезерования инструмент располагают так, чтобы основные рабочие нагрузки на деталь в будущем ложились вдоль этих линий. Это исключает риск преждевременного разрушения изделия при эксплуатации в тяжелых условиях. Процесс резания также протекает по-разному — в зависимости от ориентации волокон, что требует корректировки режимов подачи.

Сопротивление металла при фрезеровании поперек структуры выше, поэтому нагрузка на шпиндель станка в такие моменты возрастает. Мастер или программа ЧПУ учитывают этот фактор для предотвращения вибраций и дроблений на поверхности. Когда удаляют большие припуски с кованой заготовки, внутренние напряжения могут вызвать небольшое коробление формы. Чтобы сохранить идеальную геометрию, обработку ведут в несколько этапов с промежуточными паузами для стабилизации металла.

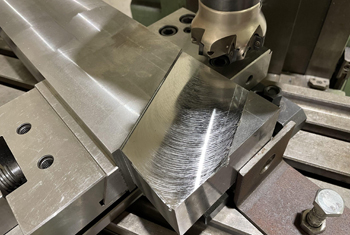

Для получения ровной поверхности широких заготовок используют метод торцевого фрезерования фрезами большого диаметра. Инструмент должен перекрывать не менее 70% ширины детали за один проход, что минимизирует количество стыков между дорожками.

Станок выверяют по уровню с точностью до 0.02 мм на метр для исключения перекосов суппорта. Заготовку закрепляют на столе через систему прихватов, располагая их симметрично для равномерного распределения прижимного усилия. Если затянуть болты слишком сильно, тонкая плита деформируется, а после снятия со станка примет вогнутую форму.

Применение пластин с зачистной гранью позволяет достигать шероховатости на уровне Ra 0.8 без использования шлифовальных кругов. Скорость подачи на финишном этапе снижают, а обороты шпинделя поддерживают на стабильно высоком уровне. Мастер проверяет чистоту опорных поверхностей, так как любая соринка под заготовкой создаст погрешность координат.

Обработка металлов с твердостью более 40 HRC требует применения инструмента из мелкозернистых твердых сплавов с многослойным покрытием. Твердая сталь создает колоссальные силы трения, которые приводят к мгновенному нагреву зоны резания до +800℃. В таких условиях обычные фрезы быстро теряют твердость и перестают снимать слой, начиная просто мять поверхность.

Для работы выбирают станки с высокой мощностью привода и исключительной жесткостью станины. Процесс ведут при малых глубинах врезания, но с сохранением уверенной подачи для исключения наклепа.

Для защиты инструмента часто применяют метод сухого фрезерования с обдувом сжатым воздухом вместо водяной эмульсии. Резкий температурный перепад при контакте с холодной жидкостью может вызвать микротрещины на хрупких пластинах. Стружка при обработке закаленных заготовок выходит в виде мелкой раскаленной крошки, которую необходимо как можно быстрее удалять из рабочей зоны. Мониторинг нагрузки на двигатель позволяет вовремя заметить затупление кромки.

Для удержания деталей сложной формы используют специальные универсальные сборные приспособления или индивидуальные кондукторы. Основная задача — создать надежные точки опоры, которые исключат поворот или смещение металла под действием сил резания.

Применение стальных угольников и регулируемых стоек позволяет выставить заготовку в нужное положение относительно осей шпинделя. Мастер проверяет устойчивость системы индикатором часового типа, надавливая на края детали в разных направлениях. Если обнаруживают люфт, добавляют дополнительные зажимы или подкладывают калиброванные пластины.

При обработке асимметричных объектов учитывают смещение центра тяжести, которое может вызвать вибрации на высоких оборотах при использовании поворотных столов. Балансировку проводят с помощью противовесов или за счет снижения скорости подачи инструмента. Чистота Т-образных пазов стола влияет на надежность фиксации всей оснастки. Последовательная затяжка болтов предотвращает возникновение внутренних напряжений в корпусе детали.

Предварительная проверка размеров литья или поковки необходима для подтверждения наличия достаточных припусков на всех обрабатываемых поверхностях. Если заготовка имеет дефект формы или смещение базы, после фрезерования на детали могут остаться необработанные участки — «черноты».

Для сверки фактических параметров с данными чертежа специалисты используют штангенциркули и шаблоны. Обнаружение брака на этом этапе экономит время станка и предотвращает поломку инструмента об избыточный слой металла. Осмотр также выявляет скрытые трещины и раковины, которые делают невозможным получение качественного изделия.

При обработке на станках с ЧПУ входной контроль автоматизируют с помощью контактных измерительных щупов. Для компенсации небольших перекосов или неточностей установки система сканирует заготовку и вносит правки в программу. Подобный подход позволяет оптимально распределить нагрузку на фрезу при первом врезании. Если материал имеет следы сильной коррозии, проводят предварительную очистку поверхности.

Снятие слоя металла нарушает установившийся баланс сил внутри кристаллической решетки заготовки, что часто ведет к ее самопроизвольной деформации. Особенно заметно этот эффект проявляется при работе с длинными валами или тонкими плитами из алюминиевых сплавов.

После удаления припуска деталь может выгнуться или скрутиться винтом, выходя за пределы допусков по плоскостности. Для минимизации данного риска обработку разделяют на несколько этапов с промежуточным снятием напряжений. Черновую обдирку ведут симметрично с обеих сторон заготовки, чтобы перекосы компенсировали друг друга.

В ответственных проектах между черновым и чистовым фрезерованием закладывают стадию термического отдыха или искусственного старения. Деталь выдерживают в печи или при комнатной температуре в течение определенного времени для стабилизации структуры. На финальном этапе снимают лишь тонкий слой металла толщиной 0.2–0.5 мм, что практически не создает новых напряжений. Использование острого инструмента снижает механическое давление на поверхность и уменьшает глубину упрочненного слоя.

Комбинирование методов позволяет получать детали со сложной геометрией, которую невозможно реализовать только на одном типе станков. После точения заготовка приобретает точную форму тел вращения: цилиндров, конусов или сфер с высокой соосностью. Фрезерный этап добавляет на эти поверхности пазы, лыски, зубья и радиальные отверстия.

Подобная последовательность технологических переходов характерна для производства вал-шестерен, муфт и фланцев. Токарная база служит идеальным ориентиром для настройки координат фрезерного шпинделя.

Использование токарных заготовок сокращает время фрезерования, так как основной объем лишнего металла уже удалили более производительным способом. Качество посадочных поверхностей после резца выше, чем после литья, что упрощает фиксацию детали в тисках или патроне. Когда работают на многоцелевых центрах с ЧПУ, все эти операции выполняют за один установ без участия человека.

Алюминий отличается высокой вязкостью и склонностью к налипанию на режущие кромки, что требует использования специализированных эмульсий. Смазочно-охлаждающая жидкость должна обладать отличными смачивающими свойствами для создания прочной пленки в зоне контакта.

В состав часто добавляют спиртовые компоненты или синтетические эфиры, которые предотвращают потемнение металла и образование пятен. Постоянный полив зоны резания под высоким давлением вымывает липкую стружку из канавок фрезы. Это исключает риск поломки инструмента из-за заклинивания в глубоком пазу.

Температура жидкости должна оставаться стабильной на уровне +20℃ для исключения теплового расширения мягкого сплава в процессе работы. Система фильтрации станка очищает эмульсию от мельчайшей пудры, которая может работать как абразив и портить зеркальный блеск поверхности. Контроль концентрации состава предотвращает развитие бактерий и коррозию деталей оборудования. При скоростной обработке на оборотах выше 10000 применяют масляный туман, который обеспечивает чистоту заготовки и отсутствие вредных испарений.

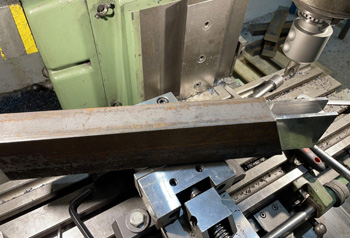

Тонкостенный трубный прокат обладает низкой жесткостью, что провоцирует сильные вибрации и дребезжание металла при контакте с фрезой. Для качественной фрезеровки используют внутренние оправки или заполняют полость трубы специальными легкоплавкими составами. Данная мера повышает жесткость стенок и предотвращает их деформацию под действием радиальных сил резания.

Для чистого срезания слоя без образования крупных заусенцев выбирают инструмент с острой заточкой и полированными гранями. Скорость вращения устанавливают высокую, а подачу делают минимальной.

Фиксацию профиля осуществляют в специальных призматических зажимах, которые распределяют давление равномерно по всей окружности. Обычные плоские тиски могут смять заготовку, превратив квадратное сечение в трапецию. Когда выполняют прорезку пазов в трубах, следят за отсутствием «подрыва» краев в момент выхода фрезы из металла. Охлаждение воздухом часто эффективнее залива эмульсией, так как оно лучше выдувает стружку из замкнутого пространства.

Постепенное затупление режущей кромки ведет к росту радиальных сил, которые стремятся отжать инструмент от центральной оси. В результате диаметр отверстия или ширина паза начинают постепенно уменьшаться в процессе обработки серии деталей. На поверхности металла появляются прижоги и характерные блестящие полосы, которые указывают на избыточное трение. Шероховатость стенок резко возрастает, а на краях образуются острые неровные заусенцы.

Мастер контролирует износ по звуку процесса и характеру отходящей стружки в режиме реального времени. На станках с ЧПУ систему автоматической компенсации настраивают на учет фактического радиуса фрезы после каждого прохода. Датчики замеряют положение кромки и вносят правки в траекторию движения шпинделя для сохранения размеров в допуске. Если инструмент износился критически, автоматика блокирует работу до момента смены пластин.

Своевременное обслуживание оснастки исключает появление брака и защищает подшипники станка от перегрузок. Качественный инструмент гарантирует стабильность 7 квалитета точности.
