Фрезеровка нержавейки

Высокая прочность и вязкость сплава создают серьезное сопротивление при движении режущего инструмента. Когда фреза врезается в металл, возникает колоссальное трение, которое приводит к мгновенному росту температуры в зоне контакта.

Нержавейка плохо проводит тепло, поэтому энергия не уходит вглубь заготовки, а концентрируется на кромках инструмента. Этот процесс вызывает быстрый износ даже самых твердых сплавов, из которых изготавливают оснастку. Если не контролировать режимы, металл начинает налипать на зубья и портит чистоту поверхности детали.

Сплав обладает способностью к наклепу, когда при механическом воздействии поверхностный слой становится намного тверже основы. Этот фактор требует использования только очень острого инструмента и постоянной подачи без остановок. Если фреза хотя бы на секунду задержится на одном месте, она создаст упрочненную корку, которую потом невозможно будет прорезать. Работа с нержавейкой требует мощного оборудования с высокой жесткостью станины, чтобы можно было гасить неизбежные вибрации. Профессиональный подход к технологии позволяет выпускать сложные детали, но время обработки намного увеличивается по сравнению с обычными сталями.

Для борьбы с наклепом используют тактику глубокого резания при умеренных скоростях подачи инструмента. Нужно, чтобы каждый зуб фрезы проникал под упрочненный слой, который оставил после себя предыдущий проход. Если глубина погружения будет слишком маленькой, инструмент начнет просто тереть металл и вызывать его закалку.

Острота режущей кромки имеет решающее значение, поэтому за состоянием инструмента следят с особым вниманием. Когда лезвие затупляется, оно перестает срезать материал и начинает его сдавливать, что провоцирует рост твердости.

Применяют только попутное фрезерование, потому что при такой схеме зуб входит в металл с максимальной толщиной стружки. Это позволяет сразу преодолеть барьер наклепа и уменьшить трение на выходе. Когда составляют управляющую программу, избегают резких остановок шпинделя или замедлений на поворотах траектории. Стабильное движение фрезы гарантирует однородность структуры материала по всей глубине реза. Использование качественной смазки также снижает риск термического упрочнения поверхности.

Для обработки коррозионностойких сталей выбирают многослойные покрытия на основе нитрида алюминия и титана (AlTiN). Такой слой обладает высокой термической стабильностью и начинает эффективно работать при нагреве свыше +800℃.

Под воздействием высокой температуры на поверхности фрезы образуется тонкая пленка оксида алюминия, которая отражает тепло обратно в стружку. Этот барьер защищает твердосплавную основу от разрушения и значительно продлевает срок службы инструмента. Покрытия типа TiAlN также показывают хорошие результаты, потому что они имеют высокую твердость и низкий коэффициент трения.

Если инструмент не имеет специальной защиты, его ресурс при работе с вязкой сталью сокращается в несколько раз. Современные нанокомпозитные слои позволяют работать на повышенных скоростях без риска мгновенного затупления кромок. Важно, чтобы покрытие имело хорошую адгезию к основе и не отслаивалось при сильных механических ударах. Когда выбирают оснастку, учитывают конкретную марку нержавейки, так как содержание никеля и хрома влияет на характер износа.

Марка AISI 304 содержит много никеля и хрома, что делает ее крайне вязкой и склонной к налипанию на инструмент. При фрезеровании этого сплава образуется длинная и прочная стружка, которая может поцарапать поверхность детали.

Чтобы этого не случилось, используют фрезы с увеличенным углом наклона спирали для активного вывода отходов из зоны реза. Скорость вращения шпинделя поддерживают на умеренном уровне, чтобы избежать перегрева заготовки. Если металл разогреется слишком сильно, он может потерять свои антикоррозийные свойства в месте обработки.

Особое внимание уделяют качеству финишного слоя, так как пищевое оборудование должно иметь минимальную шероховатость. Любые микротрещины или задиры на поверхности станут местами скопления бактерий, что недопустимо по санитарным нормам. После завершения механических работ детали часто подвергают электрохимической полировке для придания им зеркального блеска. Работа с AISI 304 требует применения СОЖ с высоким содержанием антизадирных присадок. Когда процесс настроен правильно, фреза оставляет после себя чистый след без цветов побежалости.

Добавление молибдена делает нержавеющую сталь еще более прочной и устойчивой к воздействию кислот, но значительно усложняет фрезеровку. Этот элемент повышает сопротивление материала сдвигу, поэтому нагрузка на режущий инструмент возрастает на 15-20%.

Молибден способствует сохранению твердости сплава даже при сильном нагреве, что заставляет инструмент работать в экстремальных условиях. Чтобы избежать поломки фрезы, подачу на зуб немного уменьшают, а жесткость крепления детали увеличивают. Сталь AISI 316 считается одной из самых трудных для механической обработки среди аустенитных марок.

При работе с таким металлом выбирают фрезы с неравномерным шагом зубьев для борьбы с резонансными вибрациями. Молибден делает стружку более жесткой, поэтому она сильнее изнашивает переднюю грань лезвия. Применение охлаждающей жидкости под высоким давлением становится обязательным условием для успешного выполнения заказа. Если не обеспечить качественный отвод тепла, режущая кромка может просто выкрошиться из-за термической усталости. Контроль параметров резания позволяет получать детали для химической и фармацевтической промышленности с идеальной точностью.

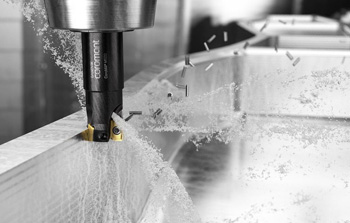

Нержавеющая сталь требует интенсивной смазки зоны резания для снижения сил трения и предотвращения налипания металла на фрезу. Использование эмульсий с концентрацией масла 8-12% создает прочную разделительную пленку между инструментом и заготовкой. Этот слой препятствует возникновению молекулярной сварки, которая часто происходит при контакте горячей стружки с твердым сплавом.

Масло также помогает гасить мелкие вибрации и обеспечивает более плавный ход инструмента по вязкому материалу. Если концентрация состава будет недостаточной, риск поломки мелких фрез возрастет в несколько раз.

Применение жидкости с присадками на основе серы или фосфора улучшает качество финишной поверхности. Такие компоненты вступают в реакцию с металлом в точке контакта и создают защитные слои с низким сопротивлением сдвигу. Когда работают с глубокими отверстиями или пазами, поток жидкости должен быть направлен точно в место реза под давлением не менее 10 бар. Это гарантирует своевременное удаление стружки и предотвращает ее повторное перемалывание.

Дуплексные стали сочетают в себе свойства аустенита и феррита, что делает их невероятно прочными и твердыми одновременно. Фрезеровка такого материала требует использования самого мощного оборудования и специальной геометрии режущего инструмента. Сила резания здесь в два раза превышает аналогичный показатель для обычных хромоникелевых сплавов.

Инструмент должен иметь усиленную сердцевину, чтобы выдерживать огромный крутящий момент без деформации. Скорость резания для дуплексных марок устанавливают в диапазоне 40-60 м/мин, что значительно ниже стандартных значений.

В процессе обработки важно не допускать перегрева, который может нарушить баланс фаз в структуре металла. Если заготовка охладится слишком быстро или слишком медленно, ее коррозионная стойкость в зоне обработки может снизиться. Специалисты применяют фрезы с положительными углами заточки, которые обеспечивают легкое врезание и снижают общее давление на материал. Каждый проход контролируют с помощью датчиков нагрузки, чтобы вовремя заметить критический износ пластин.

Тонкие стенки из нержавеющей стали склонны к сильным вибрациям и дребезжанию из-за высокой упругости материала. Если деталь начнет колебаться в процессе резания, на поверхности появятся волнообразные следы, а фреза моментально сломается.

Чтобы этого избежать, используют специальные стратегии фрезерования, при которых уровень стенки понижается равномерно со всех сторон. Применяют инструмент с малым радиусом скругления на конце, чтобы минимизировать радиальную силу, отталкивающую тонкий металл. Жесткая фиксация основания заготовки на массивной плите позволяет погасить большую часть паразитных частот.

Иногда для поддержки тонких перегородок используют временные технологические мостики или заполнение полостей парафином. Когда инструмент проходит через металл, он должен срезать слой чисто и без рывков. Скорость подачи выбирают так, чтобы нагрузка на деталь оставалась стабильной в каждой точке траектории. Использование современных систем ЧПУ позволяет плавно менять параметры работы при подходе к углам и тонким участкам.

После завершения обработки мостики аккуратно удаляют, а поверхность зачищают. Такой подход гарантирует получение деталей сложной формы с толщиной стенки до 0.5 мм без потери их геометрии.

Закаленная нержавеющая сталь имеет твердость свыше 40 HRC, что требует применения твердосплавных фрез со специальной геометрией. В этом случае процесс резания больше напоминает шлифовку, при которой образуется очень мелкая и горячая стружка. Скорость вращения шпинделя должна быть строго выверена, так как малейшее отклонение приведет к мгновенному выгоранию режущей кромки.

Отожженная сталь намного мягче, но она сильнее налипает на инструмент из-за своей пластичности. Для каждого состояния материала подбирают индивидуальные типы покрытий и углы заточки лезвий. Работа с закаленным металлом исключает использование быстрорежущих сталей, которые не справятся с твердостью заготовки. В этом случае часто применяют керамические фрезы, которые выдерживают колоссальный нагрев без потери прочности.

Когда фрезеруют отожженную заготовку, главной задачей становится эффективный вывод вязкой стружки. При работе с твердым материалом на первый план выходит износостойкость и жесткость всей системы.

Накопление стружки в глубоких каналах - главная причина поломки инструмента при работе с нержавейкой. Вязкие опилки забивают канавки фрезы и вызывают заклинивание, которое происходит за доли секунды.

Чтобы этого не случилось, используют систему подачи СОЖ через центр шпинделя и сам инструмент. Мощный поток жидкости под давлением 20-30 бар выбивает металлическую крошку из паза и очищает рабочую зону. Если станок не имеет такой функции, применяют метод прерывистого фрезерования с частым выводом фрезы на поверхность. Это позволяет стружке осыпаться, а инструменту - немного остыть перед следующим погружением.

Также используют фрезы со специальной формой канавок, которые способствуют дроблению отходов на мелкие сегменты. Короткая стружка легче покидает глубокие полости под действием центробежной силы. При программировании циклов закладывают дополнительные проходы для очистки дна паза от накопившегося мусора. Если пазы имеют сложную форму, применяют сжатый воздух в сочетании с масляным туманом. Такой комплексный подход гарантирует безопасность процесса и высокую скорость выполнения сложных технических задач.

Неравномерное расположение режущих кромок на окружности фрезы позволяет эффективно бороться с резонансными явлениями. При обработке вязкой нержавейки часто возникают автоколебания, которые портят поверхность и разрушают подшипники шпинделя.

Когда зубья входят в металл через разные промежутки времени, гармонические волны гасят друг друга. Это обеспечивает удивительную плавность хода и позволяет значительно увеличить глубину резания. Поверхность детали получается более чистой, а шум в цехе при работе оборудования заметно снижается. Инструменты такой конструкции стоят дороже, но они окупаются за счет повышения производительности.

Данная технология особенно полезна при фрезеровании глубоких карманов и пазов, где риск возникновения вибраций максимален. Фреза с переменным углом наклона спирали также помогает распределить осевую нагрузку более равномерно. В результате инструмент служит дольше, а вероятность его внезапной поломки из-за усталости металла снижается. Мастер может задавать более агрессивные режимы подачи без опасения испортить дорогую заготовку.

Литые заготовки из нержавеющей стали часто имеют на поверхности твердую корку и включения песка, которые мгновенно тупят фрезу. При их обработке первый проход делают с увеличенной глубиной, чтобы инструмент сразу зашел в более мягкий внутренний слой.

Кованые детали отличаются высокой плотностью и наличием внутренних напряжений, которые могут вызвать деформацию после снятия металла. В этом случае предусматривают промежуточные этапы для стабилизации размеров изделия.

Штампованные заготовки имеют наиболее однородную структуру, что позволяет использовать стандартные режимы и прогнозировать износ инструмента.

Наличие окалины после термической обработки требует применения фрез с усиленной режущей кромкой. Если на поверхности есть дефекты литья, их предварительно зачищают ручным способом или на обдирочных станках. Когда работают с прокатом, учитывают направление волокон металла, которое может влиять на чистоту среза. Мастер подбирает режимы резания исходя из реального состояния каждой конкретной заготовки.

Механическая обработка оставляет на поверхности микроскопические борозды, которые могут стать очагами точечной коррозии. В условиях высокой влажности или контакта с химикатами эти неровности быстро заполняются окислами, что портит вид и прочность детали.

В качестве профилактики после фрезеровки изделия часто подвергают пассивации - погружению в растворы кислот для восстановления защитной пленки хрома. Этот процесс удаляет частицы инструментальной стали, которые могли остаться на поверхности после контакта с фрезой. Чистая и однородная поверхность - залог долгой службы нержавеющей стали в любых условиях.

Если деталь должна иметь декоративный вид, ее шлифуют абразивами с разной зернистостью до получения нужной фактуры. Для медицинских или фармацевтических нужд поверхность доводят до зеркального состояния, чтобы исключить любую адгезию загрязнений. Качественная фрезеровка на ЧПУ создает хорошую базу для этих операций, так как она обеспечивает минимальную исходную шероховатость. Контроль качества на финальном этапе включает замер параметров поверхности и проверку на отсутствие микротрещин.
