Портальные фрезерные станки

Движение массивного портала обеспечивают два независимых серводвигателя, которые располагают на каждой из опорных колонн. Система управления использует алгоритм Master-Slave, когда один привод выполняет роль ведущего, а второй - ведомого.

Электроника опрашивает данные с прецизионных линеек на обеих сторонах станины несколько тысяч раз в секунду. Если возникает малейшее рассогласование координат в 1-2 мкм, автоматика мгновенно корректирует скорость отстающего мотора. Подобная жесткая связка полностью исключает перекос портальной балки, который может привести к заклиниванию направляющих или поломке инструмента.

Для передачи движения на длинных дистанциях применяют систему «шестерня-рейка» с безлюфтовым зацеплением. Два двигателя на каждой колонне работают в тандеме для устранения мертвого хода, когда одна шестерня всегда поджимает вторую к зубьям рейки. Такая схема гарантирует высокую точность позиционирования на длине 10 м и более. Контур управления замыкают через оптические шкалы, которые передают фактическое положение узла без учета деформаций механики.

Поперечная балка портального станка имеет огромную массу и длину, поэтому она неизбежно прогибается под собственным весом. Ситуация осложняется перемещением фрезерного суппорта, который создает дополнительную переменную нагрузку в разных точках балки.

Чтобы сохранить идеальную горизонталь, внутри конструкции монтируют активную систему гидравлической компенсации. Мощные цилиндры создают встречное усилие, которое выгибает балку вверх ровно на ту величину, которую вызывает деформация металла. Данный процесс протекает в автоматическом режиме под контролем программного обеспечения. Это исключает появление геометрических погрешностей при фрезеровании крупных плоскостей.

Система ЧПУ рассчитывает необходимую силу поджима на основе текущей координаты суппорта и веса установленной фрезерной головки. Для контроля реальной формы балки используют лазерные датчики или прецизионные струнные системы внутри корпуса. Гидравлика плавно меняет давление, что предотвращает возникновение скачков и вибраций при движении узлов. Благодаря такой технологии точность обработки торцевых поверхностей сохраняется на уровне 0,02 мм на всей ширине портала.

Портальные станки часто снабжают сменными головками: угловыми, универсальными или удлиненными для разных технологических задач. Станцию смены располагают в конце станины, где каждая головка хранится в защищенной ячейке. Когда программа требует смены типа обработки, суппорт подъезжает к магазину и опускает текущую головку на опору.

Фиксация узла на торце ползуна происходит через систему прецизионных конусов и мощных гидравлических зажимов. Соединение включает в себя автоматические муфты для передачи масла, воздуха и электрических сигналов к датчикам внутри головки. Весь процесс происходит без участия человека за несколько минут.

После установки новой головки система ЧПУ автоматически подгружает данные о ее вылете и расположении оси инструмента. Точность стыковки гарантируют зубчатые муфты типа Хирт, которые обеспечивают повторяемость положения в пределах 2-3 мкм. Пылезащитные шторки закрывают ячейки магазина, когда обработка идет в основной зоне. Это предотвращает налипание стружки на ответные части механизмов фиксации.

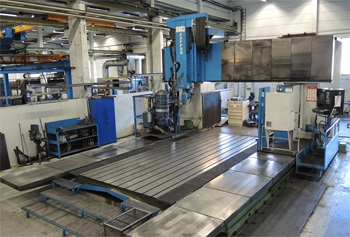

Конструкция с подвижным столом предполагает перемещение заготовки мимо неподвижных колонн портала. Такая схема обеспечивает максимальную жесткость и точность, потому что база станка остается статичной. Она подходит для заготовок весом до 20-30 т, когда инерция стола еще позволяет сохранять динамику движений.

Главный недостаток заключается в огромной площади, которую занимает оборудование: для перемещения стола требуется станина двойной длины. Это увеличивает габариты цеха и требует подготовки сложного фундамента. При работе с экстремальными массами точность может падать из-за деформации направляющих под весом изделия.

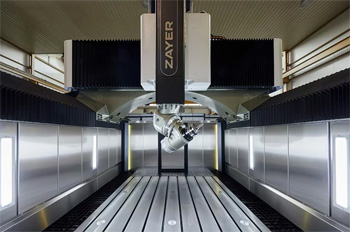

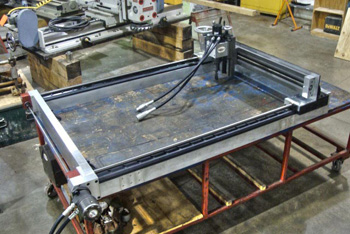

Схема с подвижным порталом подразумевает, что деталь лежит на неподвижном полу или плите, а вся конструкция станка едет над ней. Это позволяет обрабатывать объекты длиной до 20-25 м и весом более 100 т без потери скорости перемещений. Станок занимает гораздо меньше места, так как рабочая зона ограничена только длиной станины. Жесткость системы в этом случае ниже, поэтому для компенсации вибраций используют мощные поперечные балки и двойные приводы.

Ползун или рам портального станка совершает вертикальные движения и воспринимает колоссальные нагрузки при фрезеровании на большом вылете. Четырехсторонняя опора в направляющих суппорта обеспечивает равномерное распределение сил со всех сторон корпуса узла. Это предотвращает наклон или скручивание ползуна, когда инструмент врезается в твердый металл.

Каждая грань ползуна контактирует с прецизионными накладками или роликовыми танками, что создает эффект защемленной балки. Подобная жесткость позволяет вести растачивание глубоких отверстий с высокой точностью. Отсутствие люфтов гарантирует получение качественной поверхности без дроби.

Для снижения трения в опорах используют гидростатические карманы, где масло под давлением создает зазор в несколько микрон. Жидкостная пленка работает как идеальный амортизатор, который гасит ударные нагрузки от фрезы. Четырехсторонняя поддержка сохраняет стабильность геометрической оси шпинделя во всем диапазоне хода по вертикали. Направляющие ползуна защищают телескопическими кожухами для исключения попадания пыли и брызг СОЖ.

Длинные станины портальных станков подвержены температурным деформациям, которые могут вызвать искривление направляющих на 0,1 мм и более. Чтобы исключить этот эффект, конструкторы применяют систему раздельного крепления станины к фундаменту через анкеры с тепловым зазором.

Внутренние полости литых деталей заполняют минеральным литьем или полимербетоном для увеличения тепловой инерции. Материал медленно реагирует на колебания температуры воздуха в цехе, что сохраняет геометрию станка в течение смены. Вдоль всей длины направляющих часто прокладывают каналы для циркуляции масла с постоянной температурой. Это создает стабильный тепловой контур вокруг точных узлов.

Для программной коррекции погрешностей используют данные с сети датчиков, которые фиксируют нагрев металла через каждые 2-3 м длины. Система ЧПУ вносит правки в координаты осей, основываясь на расчетном расширении каждого сегмента станины. Особое внимание уделяют защите опор от прямого солнечного света и сквозняков из открытых ворот цеха. Фундамент станка также снабжают системой изоляции для предотвращения передачи тепла от грунта.

Обычные оптические линейки имеют ограничение по длине изготовления, поэтому на портальных станках применяют многосекционные измерительные системы. Каждая шкала состоит из нескольких стеклянных или стальных сегментов, которые стыкуют между собой с высочайшей точностью. Места соединений калибруют лазером, чтобы система ЧПУ воспринимала линейку как единое непрерывное полотно.

Считывающая головка проходит через стыки без потери сигнала и без искажения координат. Это позволяет измерять перемещения узлов на дистанциях до 30-40 м. Использование шкал дает возможность контролировать положение портала напрямую без учета износа реек.

Каждую секцию линеек крепят к станине через специальные компенсаторы, которые позволяют металлу шкалы расширяться независимо от основания станка. Это крайне важно для сохранения точности при колебаниях температуры. Корпус измерительной системы находится под избыточным давлением воздуха для предотвращения загрязнения оптики. Данные с линеек передаются в цифровом формате, что исключает наводки от мощных двигателей и кабелей.

Для обработки крупных стальных отливок требуется огромный крутящий момент на низких оборотах, который невозможно получить прямым приводом. В шпиндельные бабки портальных станков встраивают двухступенчатые планетарные редукторы с автоматическим переключением.

Первая ступень обеспечивает передачу мощности для тяжелого чернового фрезерования и сверления большими диаметрами. Вторая позволяет разгонять инструмент до 4000-6000 об/мин для чистовой отделки и работы мелкими фрезами. Зубчатые колеса редуктора проходят шлифовку и термообработку для снижения шума и нагрева. Переключение ступеней происходит плавно под управлением системы ЧПУ.

Внутри коробки скоростей постоянно циркулирует охлажденное масло, которое смазывает зацепления и отводит тепловую энергию. Система контроля следит за температурой масла, чтобы предотвратить тепловое расширение шпиндельного узла. Использование редуктора позволяет двигателю работать в оптимальном диапазоне оборотов с максимальным КПД. Компактная конструкция коробки не увеличивает габариты бабки, сохраняя маневренность суппорта. Надежность механизма гарантирует стабильную работу станка при многочасовой силовой обдирке металла.

После каждой автоматической смены фрезерной головки требуется подтверждение точности ее положения в пространстве. Станки снабжают встроенными датчиками калибровки, которые представляют собой прецизионную сферу или куб на неподвижной опоре.

По программе ЧПУ головка подводит эталонный щуп к датчику и касается его в нескольких точках под разными углами. Компьютер вычисляет фактическое смещение центра вращения шпинделя относительно базы ползуна. Эти значения автоматически записываются в таблицу коррекции, что исключает ошибки при последующей обработке. Процедура занимает 2-3 минуты и гарантирует сохранение микронной точности.

Калибровка особенно важна для универсальных головок, которые могут поворачиваться на любой угол. Система проверяет точность индексации осей и выявляет малейшие люфты в поворотных механизмах. Если отклонение превышает допустимый предел, автоматика выдает сообщение о необходимости технического обслуживания узла. Регулярная проверка исключает появление «ступенек» на поверхности детали при смене инструмента или ориентации головки.

Из-за огромных размеров оборудования оператор не может контролировать зону резания, находясь у стационарной стойки ЧПУ. Портальные станки комплектуют мобильными пультами или подвесными станциями, которые перемещаются вместе с порталом. Это позволяет персоналу находиться в непосредственной близости от инструмента при наладке или смене заготовок.

Пульт дублирует все основные функции управления: кнопки осей, регулировку подач и маховичок для микронных перемещений. На ЖК-дисплее отображаются текущие координаты и сообщения системы диагностики. Наличие мобильного модуля повышает безопасность и сокращает время на подготовку станка к работе.

Беспроводные пульты передают данные по защищенному радиоканалу, что избавляет от мешающих кабелей на полу цеха. Корпус устройства защищают от ударов, брызг масла и попадания стружки для долгой службы в тяжелых условиях. В критической ситуации оператор может мгновенно остановить станок нажатием кнопки экстренной остановки на переносном пульте. Система блокировок предотвращает случайное включение автоматического цикла, если человек находится в опасной зоне. Удобный интерфейс позволяет быстро вводить корректоры и менять параметры программы без возвращения к основному компьютеру.

Гидростатические направляющие создают между подвижным узлом и станиной масляную подушку толщиной 0,02-0,05 мм. Масло подается под давлением 50-100 бар в специальные карманы, которые распределены по всей поверхности контакта.

Жидкость полностью разделяет металлические детали, поэтому трение в системе почти отсутствует даже при колоссальной нагрузке в 200 т. Это позволяет перемещать огромные массы с минимальным усилием и высокой точностью позиционирования. Гидростатика исключает износ направляющих, так как в конструкции нет механического соприкосновения твердых тел. Срок службы такой станины практически не ограничен при условии чистоты масла.

Система включает в себя мощную насосную станцию с многоступенчатой фильтрацией и охлаждением рабочей среды. Датчики давления в каждом кармане следят за стабильностью масляного клина и мгновенно блокируют движение при падении напора. Масляная пленка эффективно поглощает вибрации, что улучшает чистоту поверхности при силовом фрезеровании. Коэффициент трения остается постоянным во всем диапазоне скоростей, исключая эффект прерывистого движения на малых подачах.

Все электрические кабели и шланги портального станка уложены в гибкие кабельные цепи, длина которых может достигать десятков метров. Чтобы цепь не истиралась о пол и не провисала под собственным весом, ее располагают в специальных стальных желобах. Внутренние перегородки цепи разделяют силовые провода и сигнальные линии для исключения электромагнитных помех. Материал звеньев обладает высокой прочностью и устойчивостью к воздействию масел и горячей стружки.

На больших дистанциях применяют роликовые цепи, которые едут по направляющим, снижая нагрузку на приводы перемещения. Это гарантирует надежность коммуникаций при круглосуточной работе оборудования. Для защиты от попадания крупных фрагментов металла желоба закрывают откидными крышками или щетками.

Система контроля натяжения следит за целостностью цепи и сигнализирует при заклинивании звеньев или попадании посторонних предметов. Регулярная очистка лотков от скопившейся пыли предотвращает преждевременный износ пластиковых элементов. Конструкция позволяет легко заменять поврежденные участки или добавлять новые кабели при модернизации станка.
