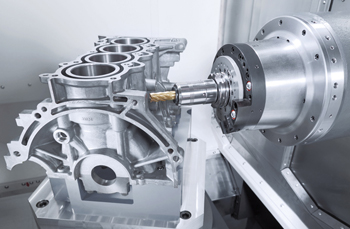

Фрезеровка на горизонтально-фрезерных станках

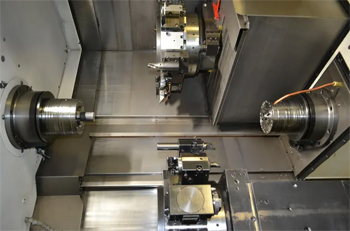

Горизонтальный шпиндель передает вращение на оправку, на которой закрепляют одну или несколько фрез. Один конец этого вала вставляют в конусное отверстие шпинделя, а второй фиксируют в подшипнике серьги. Для исключения проворота инструмента используют шпоночное соединение по всей длине рабочей части.

Дистанционные кольца позволяют точно выставить положение фрезы относительно заготовки. Затяжку всего набора производят массивной гайкой, которая создает необходимое осевое сжатие всех элементов. Подобная компоновка гарантирует стабильность вращения инструмента при обработке широких плоскостей и глубоких пазов.

Подвеска или хобот станка совершает движение по верхним направляющим станины и удерживает свободный край оправки. Такая конструкция превращает систему в жесткую двухопорную балку, которая выдерживает колоссальные радиальные нагрузки. Массивность узлов гасит вибрации при обработке твердых сталей и чугуна на низких оборотах. Использование длинных оправок позволяет одновременно обрабатывать несколько параллельных поверхностей за один рабочий ход стола.

Метод наборного фрезерования подразумевает установку нескольких инструментов для резки на одну горизонтальную оправку. Станок обрабатывает сразу группу параллельных плоскостей, пазов или уступов за один проход стола. Такая схема в несколько раз повышает производительность труда в серийном производстве деталей типа кронштейнов или вилок.

Для строгого соблюдения межосевых расстояний мастер подбирает ширину дистанционных колец между фрезами с точностью до 0.01 мм. Жесткость системы обеспечивает идентичность размеров во всей партии изделий без индивидуальной подгонки каждой заготовки.

Нагрузка на привод станка при групповой обработке распределяется между всеми зубьями в зоне контакта. Оборудование должно обладать достаточным запасом мощности для поддержания стабильных оборотов при врезании широкого набора фрез. Систему охлаждения настраивают на подачу эмульсии ко всем инструментам одновременно, чтобы исключить термические перекосы металла. Балансировка пакета предотвращает появление резонансных вибраций, которые губительны для твердосплавных пластин.

Расположение инструмента в горизонтальной плоскости позволяет металлической крошке свободно падать вниз под действием силы тяжести. При фрезеровании глубоких пазов или карманов стружка не накапливается на дне полости, что исключает ее повторное перерезание зубьями.

Процесс предотвращает мгновенный перегрев кромок для резки и защищает поверхность металла от появления глубоких царапин. Поток смазочно-охлаждающей жидкости смывает опилки в широкий поддон станины, откуда их забирает шнековый конвейер. Рабочая зона находится в чистоте на протяжении всего цикла обработки массивных заготовок.

Чистота пространства вокруг инструмента обеспечивает отличный визуальный контроль за ходом процесса. Мастер вовремя замечает изменение цвета стружки или износ пластин без остановки вращения шпинделя. В вертикальных станках отходы часто забивают канавки фрезы, а горизонтальная схема полностью решает данную проблему. Для вязких материалов типа алюминия или меди гравитационный отвод становится решающим фактором высокой скорости прохода.

Поворот стола в горизонтальной плоскости на углы до 45° необходим для фрезерования винтовых канавок и косозубых шестерен. Продольная подача заготовки происходит под наклоном к оси вращения фрезы, что формирует спиральный профиль на цилиндрической поверхности. Мастер выставляет требуемый угол по прецизионной круговой шкале с точностью до 1 минуты.

Эта функция расширяет возможности оборудования при изготовлении сверл, разверток и элементов червячных передач. Жесткая фиксация суппорта после поворота исключает смещение координат под действием сил резания.

Синхронизация движения стола и вращения делительной головки обеспечивает получение идеального шага винтовой линии. Когда нарезают косозубое колесо, угол разворота стола должен точно соответствовать углу наклона зубьев инструмента. Полная выверка центра вращения предотвращает появление конусности на длинных валах. Использование поворотных механизмов требует чистоты направляющих, чтобы каретка перемещалась плавно.

Литая чугунная станина служит фундаментом для всех узлов станка и поглощает вибрации от мощных двигателей. Тяжелое основание обеспечивает стабильность геометрических осей при обработке заготовок массой в несколько тонн.

Внутренние ребра жесткости предотвращают скручивание конструкции под действием переменных нагрузок от прерывистого резания. Для минимизации трения суппортов направляющие станины проходят закалку и шлифовку. Стабильность базы напрямую влияет на плоскостность поверхностей, которые фрезеруют в горизонтальной плоскости.

Высокая демпфирующая способность чугуна исключает возникновение резонанса на критических оборотах шпинделя. Это позволяет использовать твердосплавный инструмент с хрупкими кромками для скоростной обдирки легированных сталей. Точность взаимного расположения шпинделя и направляющих консоли выдерживают в пределах нескольких микрометров. Регулярная проверка уровня установки оборудования на бетонном полу предотвращает изгиб станины со временем.

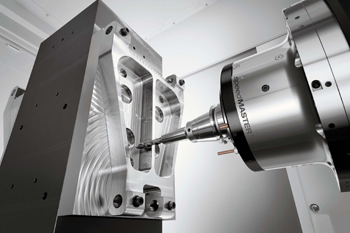

Для расширения функционала на передний торец шпиндельной бабки монтируют накладную вертикальную головку. Это приспособление имеет собственный шпиндель, который развернут под углом 90° к основному валу.

Вращение передается через коническую зубчатую передачу, которая обеспечивает высокий крутящий момент. Подобная модернизация позволяет выполнять сверление, расточку отверстий и торцевое фрезерование без покупки отдельной машины. Многие модели головок имеют поворотную конструкцию для работы под произвольными углами к столу.

Установка такого узла занимает у персонала 15–20 минут и требует выверки перпендикулярности шпинделя индикатором. Жесткость накладного оборудования ниже основного, поэтому режимы резания выбирают более умеренные. Метод удобен при изготовлении деталей, где находятся горизонтальные плоскости и вертикальные пазы одновременно. Система смазки головки требует периодической проверки уровня масла в закрытом картере. Использование дополнительных насадок делает универсальный станок незаменимым инструментом в условиях мелкосерийного производства.

Двухстоечные или портальные горизонтальные станки предназначены для фрезерования сверхтяжелых и длинномерных заготовок. Рабочий стол совершает перемещение между двумя массивными колоннами, которые поддерживают поперечную траверсу со шпиндельной бабкой.

Такая схема обеспечивает идеальную симметричность нагрузок и предотвращает любые перекосы системы. Оборудование позволяет обрабатывать заготовки шириной до 3000 мм и длиной до 10 м с микронной точностью. Портальная конструкция гасит вибрации эффективнее одностоечных аналогов за счет замкнутого силового контура.

На таких машинах часто устанавливают два горизонтальных шпинделя на каждой колонне для одновременной обработки двух торцов детали. Это сокращает производственный цикл в два раза и гарантирует строгую параллельность поверхностей. Мощность приводов на портальных агрегатах достигает 50–100 кВт, что позволяет снимать огромные припуски за один проход. Контроль перемещений осуществляют прецизионные оптические линейки, которые передают данные в блок ЧПУ.

Делительная головка позволяет поворачивать заготовку вокруг ее оси на строго заданный угол для нарезания зубьев, шлицов и граней. Устройство фиксируют на столе станка и соединяют со шпинделем через патрон или центры.

Механизм включает червячную пару с передаточным отношением 1:40, что обеспечивает высокую точность деления окружности. Мастер использует сменные диски с отверстиями для отсчета нужного количества поворотов рукоятки. УДГ превращает горизонтальный фрезер в мощный зуборезный инструмент для выпуска шестерен и звездочек.

Приспособление также используют для поддержки длинных валов совместно с задней бабкой. Когда требуется фрезерование спиральных канавок, головку подключают к ходовому винту стола через систему шестерен в гитаре. Правильная настройка зацепления исключает люфты и гарантирует чистоту профиля зуба. Смазка внутренних узлов головки предотвращает износ деталей при интенсивной эксплуатации. Использование УДГ позволяет выполнять сложнейшие геометрические операции на простом механическом оборудовании.

Серьга — съемный кронштейн с подшипником, который надевают на хобот станка. Этот узел удерживает свободный конец длинной фрезерной оправки и предотвращает ее радиальное биение под нагрузкой.

Перед началом работ положение серьги выверяют относительно оси шпинделя для обеспечения соосности. Плотная посадка вала в подшипнике исключает вибрации и гарантирует получение ровных поверхностей без дроблений. Серьгу устанавливают максимально близко к фрезам для минимизации плеча изгиба.

Для смазки узла используют индивидуальные масленки или централизованную систему подачи масла. Если подшипник перегреется, тепловое расширение может вызвать заклинивание оправки и поломку станка. Мастер следит за чистотой рабочих поверхностей, так как попадание стружки в опору быстро выведет ее из строя. При смене инструмента серьгу легко отводят в сторону по направляющим хобота. Использование двух серег одновременно оправдано при работе с длинными и тяжелыми наборами дисковых фрез.

Скорость перемещения стола определяют исходя из твердости материала и требуемой глубины резания за один проход. Для вязкой бронзы устанавливают высокие подачи до 12 мм/сек, так как мягкий металл не создает критических нагрузок на зубья фрезы. При такой скорости инструмент быстро удаляет слой припуска и не успевает перегреться благодаря высокой теплопроводности сплава.

Для углеродистой стали темп снижают до 5–8 мм/сек для предотвращения быстрого затупления режущих кромок. Чугун требует еще более бережного отношения — около 3 мм/сек — из-за наличия твердых абразивных включений.

Параметры подачи также зависят от диаметра фрезы и количества ее зубьев: чем больше лезвий, тем выше может быть минутная подача. Программа ЧПУ автоматически корректирует эти значения при изменении частоты вращения шпинделя. Постоянный контроль нагрузки на двигатель позволяет работать на пределе возможностей инструмента без риска аварии. Если подача слишком велика для текущих оборотов, возникает риск поломки зубьев при первом контакте.

Горизонтальное расположение шпинделя идеально подходит для растачивания длинных внутренних каналов в массивных корпусах. Инструмент в виде борштанги закрепляют в шпинделе, а заготовку перемещают продольно вдоль оси вращения резца. Подобный метод обеспечивает идеальную соосность нескольких отверстий, которые находятся на одной линии в разных стенках детали.

Гравитация способствует легкому выпадению стружки из глубокой полости, что исключает задиры на зеркальной поверхности стенок. Точность диаметра при такой обработке достигает 0.01 мм при использовании микрометрических головок.

Стабильность положения инструмента при большом вылете обеспечивают через использование промежуточных люнетов или направляющих втулок. Массивная конструкция станка гасит микроколебания, поэтому поверхность получается гладкой без эффекта дробления. Когда работают с деталями двигателей или насосов, горизонтальная расточка заменяет более дорогие специализированные операции. Подача охлаждающего масла под давлением внутрь борштанги повышает чистоту отделки и ресурс твердосплавных пластин.

Дисковые инструменты обладают большой инерцией и могут разбрасывать раскаленную стружку на значительные расстояния. Для защиты персонала станки оснащают массивными стальными кожухами, которые закрывают верхнюю часть оправки и зону резания. Система блокировок предотвращает запуск шпинделя при открытых ограждениях или незатянутых болтах хобота.

Кнопки аварийной остановки располагают в нескольких точках корпуса для мгновенного прекращения движения в случае возникновения внештатной ситуации. Для исключения захвата вращающимися частями мастер работает в защитных очках и в спецодежде без свободных концов.

Проверка надежности крепления заготовки в тисках или на угольниках проводится перед каждым пуском шпинделя. Мощный крутящий момент шпинделя может вырвать плохо зафиксированный металл, что приведет к катастрофическим поломкам. Контроль биения оправки индикатором исключает риск дисбаланса, который на высоких оборотах разрушает подшипники. Охлаждающую жидкость направляют так, чтобы она не только охлаждала металл, но и создавала водяную завесу для мелкой пыли.

Постоянная смазка трущихся поверхностей необходима для плавного перемещения тяжелого стола под нагрузкой без рывков и заеданий. Направляющие станины и консоли испытывают давление от веса заготовок и сил резания, что может вызвать появление задиров на металле.

Автоматические системы импульсной смазки подают масло в зоны контакта через равные промежутки времени. Чистая масляная пленка не только снижает трение, но и защищает прецизионные плоскости от коррозии и попадания мелкой стружки. Исправное состояние смазочных каналов гарантирует сохранение паспортной точности станка в течение десятилетий.

Войлочные скребки на концах салазок удаляют пыль и грязь при каждом движении стола, поэтому их чистоту проверяют ежедневно. Если абразив попадет под суппорт, точность позиционирования упадет, а шероховатость поверхности деталей возрастет. Регулярная замена масла в коробке подач предотвращает износ шестерен и червячных пар механизма. Полный уход за винтовыми парами исключает появление осевых люфтов, которые губительны для качества фрезерования пазов.
