Фрезеровка головки

Главным поводом для обработки поверхности становится искривление детали после перегрева двигателя. Нарушение геометрии проверяют при помощи лекальной линейки и набора щупов. Инструмент прикладывают к плоскости по диагоналям и вдоль оси корпуса. Если щуп толщиной 0.05 мм свободно проходит в зазор, деталь отправляют на фрезерование.

Визуальным сигналом проблемы также служат следы пробоя газов или подтеки охлаждающей жидкости на стыке блока и головки. Когда поверхность имеет каверны от коррозии или глубокие царапины, выравнивание плоскости становится обязательным этапом ремонта.

Вторая причина для проведения работ - плановая замена прокладки при капитальном ремонте мотора. Даже если явных признаков коробления нет, микроскопические неровности могут помешать качественному уплотнению стыка. Старое покрытие оставляет на алюминии следы, которые трудно удалить химическим способом. Легкий чистовой проход на станке снимает минимальный слой металла и создает идеальную базу для новой детали. Процедура гарантирует отсутствие протечек антифриза в камеру сгорания или в масляные каналы.

Допустимый предел обработки устанавливает завод-изготовитель для каждой конкретной модели двигателя. Обычно этот параметр варьируется от 0.1 до 0.4 мм. На многих деталях присутствуют специальные контрольные приливы или лунки, которые показывают запас металла для шлифовки.

Если при фрезеровании убирают слишком большой слой, расстояние между клапанами и поршнем сокращается до опасных значений. В худшем случае это приводит к механическому столкновению деталей при работе мотора на высоких оборотах. Перед началом процесса обязательно измеряют общую высоту головки и сравнивают ее с паспортными данными.

Когда искривление превышает допустимый ремонтный размер, деталь подлежит замене. Однако для некоторых двигателей выпускают специальные ремонтные прокладки с увеличенной толщиной. Они позволяют компенсировать снятый слой металла и сохранить исходный объем камеры сгорания. Весь процесс резания ведут поэтапно, снимая за один проход не более 0.05 мм. Такой подход позволяет вовремя остановиться и не убрать лишнего.

Современные многослойные металлические прокладки требуют очень высокого качества обработки плоскости. Параметр шероховатости Ra для бензиновых моторов должен находиться в пределах от 0.5 до 0.8 мкм.

Если на металле останутся глубокие риски от резца, газы под высоким давлением быстро разрушат уплотнительный слой. Слишком гладкая поверхность тоже нежелательна, так как прокладка должна иметь определенное сцепление с основанием. Правильный режим подачи инструмента формирует нужный микрорельеф для надежной герметизации всех каналов. Результат исключает повторный демонтаж узла из-за течи масла.

Для дизельных двигателей требования к чистоте поверхности еще выше из-за огромного давления в цилиндрах. При обработке используют современные резцы с пластинами из кубического нитрида бора или алмазного композита. Они позволяют получить зеркальный блеск без эффекта дробления металла. После завершения работ плоскость проверяют профилометром для подтверждения соответствия техническим нормам. Если обнаруживают отклонения, выполняют финишную полировку специальными абразивами.

Проверка герметичности внутренних каналов обязательна перед началом механической обработки. Опрессовка позволяет выявить скрытые трещины в литье, которые невозможно заметить невооруженным глазом. Если фрезеровать деталь с внутренним дефектом, работа окажется напрасной, так как головка останется неисправной.

Деталь помещают в ванну с горячей водой и подают внутрь сжатый воздух под давлением около 6 бар. Появление пузырьков воздуха однозначно указывает на наличие сквозного повреждения стенок. Только после успешного прохождения теста деталь закрепляют на столе станка.

Нагрев воды до +80℃ имитирует рабочие условия двигателя, когда металл расширяется и микротрещины раскрываются. Часто дефекты находят в районе седел клапанов или форкамер, где тепловая нагрузка максимальна. Если проигнорировать проверку, после сборки антифриз может попасть в масло, что приведет к быстрой поломке всего мотора. Опрессовка экономит деньги заказчика, предотвращая ненужные траты на обработку заведомого брака.

Уменьшение высоты головки напрямую сокращает объем камеры сгорания, что повышает степень сжатия. В бензиновых моторах это может спровоцировать опасную детонацию при использовании стандартного топлива. Для сохранения заводских характеристик объем камер проверяют методом проливки калиброванной жидкостью.

Если разница между цилиндрами после фрезерования велика, проводят дополнительную выборку металла в нужных зонах. Это выравнивает условия работы всех поршней и убирает вибрации на холостом ходу. Повышение компрессии иногда используют для тюнинга, но процесс требует точных математических расчетов.

В дизельных агрегатах изменение высоты ГБЦ влияет на величину выступания клапанов над плоскостью. Если снять слишком много металла, тарелки клапанов окажутся ближе к днищу поршня. В этом случае зенкуют седла, чтобы «просадить» клапаны глубже в корпус. Изменение геометрии также может сдвинуть моменты открытия и закрытия каналов из-за изменения натяжения цепи или ремня. При профессиональном подходе все эти факторы учитывают еще до запуска станка.

В дизельных двигателях старого типа форкамеры часто выступают над основной плоскостью на несколько сотых долей миллиметра. Если фреза заденет деталь из другого, более твердого сплава, может возникнуть скол инструмента или повреждение поверхности алюминия, поэтому перед фрезерованием выступающие элементы часто извлекают из своих посадочных мест.

Однако современные технологии позволяют обрабатывать плоскость в сборе, если использовать специальные резцы с повышенной ударной вязкостью. Решение принимает технолог после осмотра конструкции и оценки состояния вставок. Когда форкамеры сидят неплотно, их обязательно вынимают для шлифовки посадочных гнезд.

Если оставить детали на месте, существует риск попадания мелкой стружки в зазоры между сталью и алюминием. Это приведет к нарушению теплоотвода и последующему выпадению вставки во время работы мотора. При демонтаже форкамер открывается доступ к скрытым полостям для их очистки от нагара. После завершения фрезерования плоскости детали устанавливают обратно с соблюдением нужного натяга. В некоторых случаях их шлифуют отдельно для обеспечения идеального совпадения уровней.

Во время резания образуется большое количество мелких металлических опилок и пыли. Отработанный материал может легко проникнуть в масляные магистрали или в систему охлаждения через технологические отверстия.

Перед началом работ все открытые каналы плотно закрывают специальными заглушками или липкой лентой. Если стружка останется внутри, после запуска мотора она попадет в подшипники коленчатого вала и вызовет их задиры. Особое внимание уделяют резьбовым отверстиям под болты, которые трудно очистить без полной промывки.

После завершения фрезерования деталь подвергают многоступенчатой очистке. Сначала сжатым воздухом выдувают основные загрязнения, а затем головку помещают в ультразвуковую мойку. Мощные импульсы удаляют мельчайшие частицы металла и остатки смазочно-охлаждающей жидкости из самых труднодоступных мест. Если конструкция имеет сложную систему масляных каналов, их дополнительно прочищают мягкими ершиками.

Чугун обладает высокой твердостью и хрупкостью, что требует особого подбора инструмента. Для этого материала не подходят те же режимы резания, которые используют для алюминиевых сплавов. Процесс сопровождается выделением графитовой пыли, которая сильно загрязняет оборудование и требует мощной вытяжки.

Скорость вращения фрезы устанавливают значительно ниже, чтобы избежать перегрева и выкрашивания режущей кромки. При работе с чугуном часто применяют охлаждение туманом из масла и воздуха. Это помогает сохранить геометрию заготовки и снижает износ дорогостоящих пластин.

Чугунные ГБЦ тяжелее алюминиевых, поэтому их закрепление на столе станка требует мощных прижимов. Вес детали для грузового транспорта может достигать 60 кг и более. Любая вибрация при обработке приведет к появлению волнистости, которая недопустима для герметичного стыка. Контроль плоскостности проводят с особой тщательностью, так как чугун менее эластичен и не прощает ошибок при затяжке болтов. После фрезерования поверхность должна иметь ровный матовый оттенок без синевы.

Для получения качественного результата клапаны всегда демонтируют перед началом работ. Стержни и тарелки мешают надежному закреплению детали и могут быть повреждены фрезой. Кроме того, снятие клапанов позволяет оценить состояние седел и направить их на правку при необходимости.

Если попытаться сэкономить время и оставить ГРМ на месте, стружка неизбежно попадет в направляющие втулки. Это вызовет быстрый износ деталей и приведет к повышенному расходу масла сразу после ремонта. Полная разборка является единственным профессиональным способом подготовки к фрезерованию.

Когда клапаны сняты, открывается возможность для тщательной очистки камер сгорания от твердого нагара. Это исключает попадание посторонних частиц под резец станка и защищает зеркальную поверхность от царапин. После фрезерования плоскости клапаны возвращают на место, обязательно проводя их притирку. Это восстанавливает герметичность цилиндров и возвращает мотору исходную мощность. Работа с «голым» литьем позволяет точнее выставить базу на станке и гарантирует параллельность плоскостей.

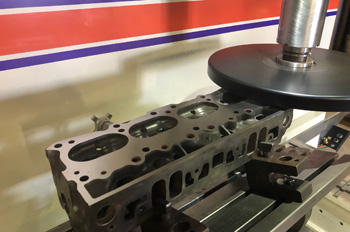

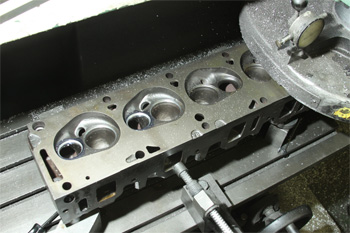

Для обработки алюминиевых головок чаще всего применяют фрезы большого диаметра с одной или двумя режущими вставками. Такая конструкция позволяет перекрыть всю ширину детали за один проход, что исключает появление ступенек. Вставки изготавливают из поликристаллического алмаза PCD, который обеспечивает идеальную гладкость поверхности.

Инструмент должен иметь безупречную балансировку для исключения вибраций на высоких оборотах шпинделя. Если на поверхности присутствуют стальные детали, например, шпильки, используют пластины из кубического нитрида бора CBN. Они выдерживают контакт с твердой сталью без потери остроты.

Угол наклона резца настраивают так, чтобы стружка отлетала в сторону от обработанной зоны. Это предотвращает появление микроцарапин на свежем металле. Величину вылета резца контролируют с точностью до 0.01 мм при помощи микрометрических винтов. Когда инструмент затупляется, его не затачивают, а заменяют новым для сохранения геометрии.

Уменьшение высоты ГБЦ приводит к тому, что распределительный вал опускается ниже своего проектного положения относительно коленвала. Это вызывает небольшое провисание цепи или ремня на одной из сторон привода. Если снятый слой металла превышает 0.3 мм, фазы газораспределения могут сместиться на 1–2 градуса.

В современных моторах с электронным управлением это иногда вызывает ошибки в работе датчиков фаз. Для компенсации эффекта применяют разрезные шестерни, которые позволяют точно выставить метки. При небольших объемах фрезерования штатный гидронатяжитель справляется с излишком длины цепи самостоятельно.

В двигателях с верхним расположением распредвала также может измениться геометрия прилегания постели вала. Если головку сильно «повело», ее верхняя часть тоже требует проверки и возможной правки. Фрезерование только нижней плоскости не всегда решает проблему заклинивания вала в опорах. Комплексный подход включает в себя проверку соосности всех узлов ГРМ после механической обработки. Когда все параметры в норме, двигатель работает тихо и без лишних нагрузок на привод.

При фрезеровании важно не только выровнять поверхность, но и сохранить ее параллельность относительно оси постелей распредвала. Для этого деталь базируют на столе станка по специальным технологическим точкам или по центрам опор вала. Если допустить перекос, прокладка будет обжата неравномерно, что приведет к быстрой утечке газов.

Проверку проводят с помощью индикатора, который перемещают по четырем углам корпуса. Отклонение не должно превышать 0.03 мм по всей длине изделия. Такая точность гарантирует правильное распределение усилий при затяжке болтов ГБЦ.

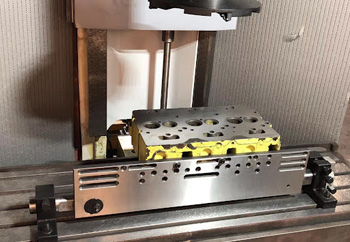

Особое внимание уделяют чистоте стола станка и отсутствию на нем забоин. Любая песчинка под опорой может привести к браку всей детали. В процессе обработки используют жесткие упоры и надежные прижимы, которые не деформируют тонкие стенки алюминиевого литья. Параллельность проверяют как до начала резания, так и после финального прохода. Данные замеров позволяют убедиться в отсутствии деформации инструмента под нагрузкой.

В старых мастерских часто применяли ручную шлифовку на больших абразивных кругах, но этот метод не дает нужной точности. Абразив быстро забивается мягким алюминием и начинает не резать, а «зализывать» металл.

В результате поверхность приобретает заваленные края и неровности в центре, которые трудно заметить на глаз. При этом в поры металла попадают частицы корунда, которые потом работают как наждак внутри двигателя. Только современное фрезерование на станке с ЧПУ обеспечивает строго плоскую поверхность без геометрических искажений. Резец снимает стружку чисто, не оставляя внедренных в структуру посторонних включений.

Фрезерная обработка позволяет точно контролировать глубину съема металла до микрона. Шлифовальный круг работает хаотично, и рассчитать итоговый объем камеры сгорания после него невозможно. Современные прокладки имеют полимерное напыление, которое плохо держится на «засаленной» абразивом поверхности. После фрезы металл остается химически чистым и имеет правильную структуру для адгезии герметиков.
