Фрезеровка титана

Титан обладает высокой химической активностью, поэтому его мелкая стружка может легко воспламениться при контакте с кислородом при достижении температуры +600℃. Процесс протекает очень быстро и выделяет колоссальное количество тепловой энергии, которую трудно погасить обычными средствами.

Когда в зоне резания скапливается много тонких опилок, риск пожара возрастает из-за трения затупившейся фрезы о поверхность металла. Чтобы исключить опасные ситуации, рабочую зону постоянно заливают мощным потоком негорючей смазочно-охлаждающей жидкости. Она не дает металлу разогреться до критических значений и мгновенно смывает все отходы в специальный герметичный контейнер.

Для тушения титана нельзя использовать воду или углекислотные огнетушители, так как они только усиливают горение металла. В цехах всегда держат запас сухого песка или специальные порошковые составы класса D, которые перекрывают доступ воздуха к пламени. Своевременная очистка станины от пыли и мелких фракций гарантирует безопасность производственного цикла. Если инструмент остается острым, он создает меньше тепла, что также снижает вероятность самовозгорания опилок.

При нагреве свыше +500℃ титан начинает активно вступать в реакцию с компонентами режущего инструмента, что приводит к диффузионному износу. Частицы вольфрама или кобальта из структуры фрезы буквально растворяются в металле заготовки, потому что титан стремится поглотить любые соседние элементы.

В результате лезвие теряет первоначальную твердость и начинает разрушаться на молекулярном уровне за очень короткое время. Такой процесс идет тем быстрее, чем выше скорость вращения шпинделя и температура в точке контакта. Чтобы замедлить разрушение, на фрезы наносят специальные многослойные покрытия, которые служат барьером между материалами.

Если использовать стандартные фрезы для стали, они придут в негодность уже через несколько минут работы из-за агрессивного воздействия титана. Охлаждающая жидкость должна содержать специальные присадки, которые снижают химическую активность в зоне реза. Когда мастер подбирает режимы, он старается найти баланс между скоростью обработки и долговечностью дорогой оснастки. Сплавы титана имеют низкую теплопроводность, поэтому вся тепловая энергия остается на режущей кромке и ускоряет негативные реакции.

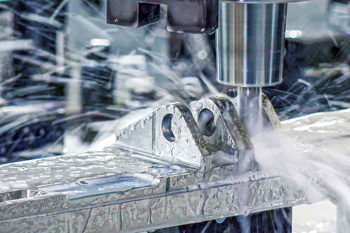

Титан обладает низким модулем упругости, поэтому под давлением режущего инструмента ведет себя как жесткая пружина. Когда фреза давит на металл, он немного отгибается, а после прохода зуба мгновенно возвращается в исходное положение. Такой эффект вызывает сильное трение задней поверхности фрезы о заготовку, что приводит к перегреву и потере точности.

Чтобы минимизировать деформацию, деталь фиксируют максимально жестко с использованием мощных прижимов и специальных оправок. Инструмент должен иметь острые углы заточки, чтобы он именно срезал слой металла, а не давил на него всей площадью лезвия.

При обработке тонких стенок или ребер риск отгиба материала возрастает в несколько раз. В таких случаях применяют стратегии, при которых уровень съема материала уменьшают, а количество проходов увеличивают. Также помогает использование фрез с малым радиусом скругления на конце, потому что они создают меньше радиального давления. Когда заготовку обрабатывают на станке ЧПУ, программа учитывает упругость сплава и вносит корректировки в траекторию движения.

Для эффективного удаления вязкой стружки из зоны реза титана выбирают фрезы с углом наклона спирали от 35 до 45°. Такая геометрия обеспечивает плавное врезание инструмента в металл и снижает осевую нагрузку на шпиндель станка.

Когда угол наклона выбран правильно, стружка выходит равномерным потоком и не задерживается в канавках инструмента. Если использовать фрезу с малым углом спирали, нагрузка на зубья станет прерывистой, что вызовет сильные вибрации и приведет к выкрашиванию лезвия. Большая спираль помогает эффективно распределять тепло вдоль режущей кромки, что защищает кончик инструмента от перегрева.

При обработке глубоких пазов угол спирали может быть еще выше, чтобы ускорить подъем отходов на поверхность стола. Это предотвращает повторное перемалывание опилок, которое крайне вредно для чистоты поверхности и ресурса фрезы. Если фреза имеет переменный шаг зубьев в сочетании с большим углом наклона, процесс протекает максимально тихо и стабильно. Такой инструмент дороже, но он позволяет увеличить производительность работ на 30%.

Обычный полив зоны реза самотеком неэффективен при работе с титаном, так как жидкость просто не может пробиться через поток раскаленной стружки. Использование насосов высокого давления позволяет направить струю СОЖ точно в точку контакта лезвия с металлом под защитный слой пара.

Давление в 70 бар гарантирует, что эмульсия мгновенно охлаждает режущую кромку и предотвращает налипание частиц титана. Такой мощный напор также выполняет роль гидравлического клина, который помогает дробить вязкую стружку на мелкие сегменты. Когда отходы улетают из зоны обработки под действием струи, поверхность детали остается чистой и гладкой.

Высокое давление жидкости значительно продлевает срок службы твердосплавных пластин, потому что исключает термические микротрещины от перепада температур. Без такой системы фреза разогревается докрасна за несколько секунд, что ведет к ее неизбежной поломке внутри заготовки. Масло в составе эмульсии при высоком давлении образует устойчивый туман, который смазывает все микроскопические неровности. Это снижает общие силы трения и позволяет работать на более агрессивных режимах подачи.

Производство силовых элементов самолетов требует удаления до 90% металла из цельной плиты титана весом в несколько тонн. Процесс ведут на огромных многоосевых станках, которые способны работать непрерывно в течение нескольких суток.

Чтобы избежать деформации длинной детали, фрезеровку выполняют симметрично с обеих сторон для компенсации внутренних напряжений. Применяют специальные скоростные головки с множеством сменных пластин, которые быстро снимают основной объем материала. Когда заготовку обрабатывают, за ней постоянно следит автоматическая система измерения, которая проверяет точность каждой перегородки.

Толщина стенок у таких лонжеронов может составлять всего 2-3 мм при общей длине в несколько метров. Использование стратегий высокопроизводительного фрезерования позволяет сократить время выпуска одной детали в два раза. После черновой выборки металла изделие проходит этап стабилизации, чтобы убрать риск коробления при финальной отделке. Чистовые проходы делают с минимальным шагом, добиваясь идеальной геометрии без следов вибраций. Титан выбирают для этих целей из-за его идеального соотношения прочности и массы.

Если фреза остановится в контакте с металлом хотя бы на секунду, титан мгновенно приварится к режущей кромке из-за высокой температуры. Когда станок снова начнет движение, этот нарост вырвет кусок материала из детали или приведет к поломке зубьев инструмента.

Вязкая структура сплава способствует моментальному возникновению молекулярной связи при прекращении активного охлаждения. Поэтому при фрезеровке титана используют только плавные траектории входа и выхода без резких пауз. Программа ЧПУ должна обеспечивать постоянную нагрузку на шпиндель на протяжении всего пути инструмента.

Даже кратковременное замедление подачи может вызвать локальный наклеп поверхности, который станет непреодолимым барьером для следующего прохода. Оборудование должно иметь систему бесперебойного питания, чтобы при отключении электричества фреза успела выйти из металла в безопасную зону. Если аварийная остановка все же произошла, заготовку и инструмент внимательно осматривают на наличие повреждений. Часто после такого инцидента фрезу приходится заменять  новой, так как на ее лезвиях остаются микроскопические следы титана.

Сплав для медицинских имплантов Grade 5 или ВТ6 активно используют в медицине, так как он обладает биологической совместимостью и не отторгается человеческим организмом. Фрезеровка таких изделий требует стерильной чистоты процесса и использования специальных безмасляных смазок на основе чистой воды.

Инструменты должны быть абсолютно новыми и не иметь контактов с другими металлами для исключения попадания ионов стали в титан. Детали часто имеют сложную криволинейную форму, которую получают на пятиосевых станках с микронной точностью. Поверхность импланта после фрезеровки должна иметь определенную шероховатость для лучшего приживления к кости.

Микрофрезерование позволяет создавать резьбы и канавки на объектах размером в несколько миллиметров. В процессе работы применяют только твердосплавные граверы, которые обеспечивают чистоту кромки без заусенцев. Когда изготавливают зубные абатменты или суставные протезы, точность подгонки должна быть идеальной. Каждая деталь проходит многоэтапную ультразвуковую очистку после завершения механического цикла. Контроль качества включает проверку под микроскопом на отсутствие налипших частиц инструментальной стали.

Ширина резания или боковой припуск напрямую определяет количество тепла, которое уходит в инструмент и в заготовку. При работе с титаном этот параметр стараются держать на минимальном уровне, обычно не более 10-20% от диаметра фрезы.

Когда дуга контакта инструмента с металлом мала, зуб проводит в зоне нагрева совсем немного времени и успевает остыть в воздухе или СОЖ. Такой подход позволяет значительно увеличить скорость подачи и обороты шпинделя без риска сжечь фрезу. Если увеличить ширину реза, тепло не будет успевать отводиться, что приведет к мгновенному наплавлению металла на кромки.

Малая ширина резания также снижает радиальные силы, которые стремятся оттолкнуть деталь или вызвать вибрацию. Современные стратегии трохоидального фрезерования основаны именно на этом принципе: инструмент движется по сложным петлям с малым боковым съемом. Это позволяет прорезать глубокие пазы на всю длину режущей части фрезы, что повышает производительность в несколько раз. Нагрузка на станок при этом остается стабильной, а износ инструмента распределяется равномерно по всей его высоте.

Покрытие фрезы создает тонкий термический щит, который не дает теплу проникать вглубь твердосплавной основы инструмента. Самыми эффективными для титана считаются слои на основе нитрида алюминия и хрома (AlCrN), которые обладают высокой гладкостью и твердостью. Гладкая поверхность покрытия мешает вязкой стружке привариваться к лезвиям и облегчает ее скольжение по канавкам.

Если покрытие имеет микроскопические дефекты, титан мгновенно зацепится за них и начнет нарастать, что приведет к поломке фрезы. Толщина слоя должна быть оптимальной, так как слишком толстое покрытие может сделать режущую кромку менее острой.

При фрезеровании титана нельзя использовать покрытия, которые содержат титан в своем составе (например, TiAlN), из-за эффекта химического сродства. Это вызовет быстрое налипание металла заготовки на инструмент и приведет к браку. Использование современных нанокомпозитных слоев позволяет инструменту работать при температурах до +900℃ без потери прочности. Когда покрытие подобрано верно, деталь получается блестящей и без цветов побежалости на торцах.

Наклеп или упрочнение поверхностного слоя происходит при сильном механическом давлении и нагреве металла в процессе резания. Титан очень склонен к такому явлению, поэтому следующий зуб фрезы может встретить слой, твердость которого в два раза выше нормы.

Чтобы этого не произошло, подачу на зуб устанавливают выше критического уровня, чтобы инструмент всегда подрезал свежий металл. Острая заточка кромок и минимальный радиус скругления лезвия также помогают избежать сдавливания материала. Когда заготовку фрезеруют, за ней постоянно следит оператор, который может вовремя заметить изменение звука работы.

Если наклеп все же возник, дальнейшая обработка станет крайне сложной и приведет к быстрому разрушению фрез. В таких случаях приходится снижать скорость вращения и использовать специальные режимы для прорезания твердой корки. Применение мощного охлаждения под давлением помогает снизить термическую составляющую этого процесса. Важно не допускать “выхаживания” поверхности тупым инструментом на чистовых этапах. Своевременная замена оснастки гарантирует, что структура металла останется однородной по всей глубине детали.

Любой люфт в подшипниках шпинделя или недостаточная жесткость станины приводят к микроскопическим ударам фрезы о титан. Из-за высокой прочности сплава эти удары вызывают мгновенные сколы на хрупких твердосплавных зубьях инструмента. Титан не прощает вибраций, так как он не обладает способностью гасить колебания внутри своей структуры.

Мощный и жесткий шпиндель обеспечивает стабильную траекторию движения фрезы даже при больших нагрузках. Это позволяет поддерживать постоянную толщину стружки, что является базовым условием долгой жизни режущей кромки.

Если станок имеет облегченную конструкцию, фрезеровка титана превратится в бесконечную борьбу с поломками и браком. Качественное оборудование для таких работ весит несколько тонн и имеет массивные чугунные детали для поглощения резонанса.

Использование гидравлических патронов для фиксации фрезы также повышает общую жесткость системы. Когда инструмент закреплен надежно, поверхность детали получается зеркальной и без характерной “ряби”. Точность расположения отверстий и пазов при этом сохраняется на уровне 0.005 мм.
