Фрезеровка стали

Углеродистые стали типа Ст3 или сталь 45 имеют предсказуемую структуру, поэтому их фрезеровка проходит на высоких скоростях без риска мгновенной поломки инструмента. Когда в состав добавляют легирующие элементы, физические свойства сплава меняются в сторону значительного увеличения прочности.

Хром или никель создают серьезное сопротивление при движении фрезы, что заставляет снижать подачу и обороты шпинделя. Металл с низким содержанием углерода дает длинную вязкую стружку, которая иногда наматывается на патрон. Для легированных марок подбирают оснастку с износостойким покрытием, потому что обычные твердосплавные пластины тупятся слишком быстро из-за абразивного воздействия добавок. Процесс резки простых сталей требует меньше энергии и позволяет экономить ресурс дорогого оборудования.

Если заготовка содержит много марганца, поверхность приобретает повышенную твердость и требует особого подхода при выполнении чистовых операций. Когда фрезеруют сложные сплавы, внимательно следят за температурой в зоне контакта, так как перегрев ведет к нежелательным структурным изменениям металла. Углеродистые стали прощают мелкие ошибки в настройках, но легированные заготовки сразу реагируют на вибрации появлением микротрещин.

Инструментальные стали типа У8 или ХВГ обладают высокой твердостью и вязкостью, потому что их изначально создают для работы в условиях колоссальных нагрузок. Фрезеровка таких материалов требует применения мощных станков с высокой жесткостью станины, чтобы полностью исключить возникновение резонансных колебаний. Инструмент должен иметь усиленную сердцевину, так как усилие резания здесь в несколько раз превышает нормативы для конструкционных сталей.

Когда обрабатывают такие заготовки, скорость вращения шпинделя устанавливают на минимальных значениях для предотвращения выкрашивания режущих кромок. Стружка от инструментальной стали часто отходит мелкими и очень острыми сегментами, которые могут повредить поверхность при плохом отводе.

Применение смазочно-охлаждающих жидкостей при работе с этими марками становится обязательным условием для сохранения геометрии детали. Если не обеспечить качественный отвод теплоты, заготовка может закалиться прямо в процессе резки, что сделает дальнейшую обработку невозможной. Каждое движение фрезы должно быть выверено до микрона, чтобы избежать поломки дорогой оснастки в глубоких пазах.

На этапе черновой обработки главная задача - быстрое удаление основного объема лишнего металла из заготовки. Для этого используют фрезы с крупным зубом и специальным профилем, который позволяет снимать слой материала толщиной в несколько миллиметров за один проход. Скорость подачи устанавливают максимально возможную, при этом следят за мощностью потребления тока мотором шпинделя.

Когда фреза погружается в металл на большую глубину, возникает сильный нагрев, поэтому в зону реза подают обильный поток эмульсии. Если стружка имеет синий или фиолетовый оттенок, значит, температурный режим превышает норму и нужно корректировать настройки.

Черновое фрезерование стали создает на поверхности глубокие риски и микроскопические сколы, которые уберут на следующих стадиях. Важно оставлять достаточный запас материала в 1-2 мм для компенсации возможных деформаций после снятия внутренних напряжений. Когда заготовка имеет литейную корку или следы окалины, первый проход выполняют на низкой скорости для защиты лезвий от мгновенного затупления. Стружка при таких работах отделяется очень интенсивно, поэтому станок должен иметь надежные защитные экраны.

Чистовая фрезеровка позволяет получить точность размеров до 0.01 мм и шероховатость поверхности, которая подходит для большинства технических задач. Для этой операции используют многозаходные фрезы с острыми кромками, которые снимают слой металла толщиной не более 0.1 мм.

Шлифовка - более тонкий процесс и обеспечивает зеркальный блеск за счет воздействия абразивных зерен круга. Когда сталь фрезеруют, инструмент оставляет на поверхности характерный рисунок из микроскопических дуг, которые называют следами реза. При шлифовании фактура получается более однородной и направленной, что важно для посадочных мест подшипников или скользящих пар.

Фрезеровка на современном станке с ЧПУ часто заменяет шлифовку, если требования к поверхности не превышают параметров 6 квалитета точности. Это экономит время, так как деталь не нужно переставлять на другое оборудование и тратить ресурсы на новую наладку. Но для закаленных сталей с твердостью выше 60 HRC только шлифовальный круг может обеспечить нужный результат. Фреза в таких случаях будет быстро терять остроту и не сможет выдержать заданные допуски на всей длине детали.

Закаленная сталь 45 приобретает высокую твердость, что делает ее обработку крайне сложной для стандартного режущего инструмента. В таких случаях применяют только монолитные твердосплавные фрезы со специальным покрытием из нитрида титана или керамики.

Процесс резки больше напоминает выскребание металла, при котором образуется очень мелкая и раскаленная стружка. Скорость вращения инструмента должна быть стабильной, потому что любое замедление приведет к мгновенному пережогу кромки лезвия. Глубину погружения делают минимальной, чтобы снизить риск внезапной поломки фрезы из-за хрупкости материала заготовки.

Если деталь имеет тонкие стенки, их может повести от локального нагрева, поэтому охлаждение должно быть непрерывным и мощным. Когда фрезеруют каленый металл, инструмент изнашивается в 5-7 раз быстрее, чем при работе с сырой заготовкой. Этот фактор обязательно учитывают при расчете стоимости услуг и времени выполнения работ. Использование высокоскоростных режимов позволяет добиться отличной чистоты поверхности без образования заусенцев.

Смазочно-охлаждающая жидкость выполняет роль барьера, который не дает температуре в зоне реза достичь критических значений. Когда сталь фрезеруют, основной поток тепла концентрируется на кончике зуба фрезы, что может вызвать потерю его твердости.

Эмульсия мгновенно отводит эту энергию и смазывает поверхность, снижая общую силу трения. Это позволяет фрезе работать намного дольше без замены или переточки, что снижает накладные расходы предприятия. Если подавать жидкость под высоким давлением, она также помогает вымывать стружку из глубоких отверстий и пазов.

Присутствие в составе СОЖ антикоррозийных присадок защищает станину станка и саму стальную деталь от быстрого появления ржавчины. Когда процесс идет без охлаждения, на поверхности металла часто возникают цвета побежалости, которые говорят о структурных изменениях в верхнем слое. Жидкость связывает мелкую стальную пыль и предотвращает ее попадание в воздух цеха, что улучшает экологические условия труда. Использование неправильной или загрязненной эмульсии может привести к появлению задиров на детали и быстрому износу подшипников шпинделя.

Появление сколов на кромках сигнализирует о чрезмерной хрупкости стали или о неправильном выборе направления вращения инструмента. Когда фреза выходит из материала, она создает усилие, которое стремится оторвать крайний слой металла вместо его чистого среза. Эта проблема часто встречается при обработке высокоуглеродистых или инструментальных марок после их термической закалки.

Для предотвращения таких дефектов используют схемы попутного фрезерования, когда нагрузка на зуб плавно снижается к концу каждого цикла реза. Острота инструмента также играет огромную роль, так как тупая кромка не режет, а буквально выламывает куски материала.

Если заготовка имеет неоднородную структуру или внутренние пустоты, риск появления сколов возрастает в несколько раз. Мастера рекомендуют уменьшать подачу в точках входа и выхода инструмента, чтобы сделать процесс более плавным и предсказуемым. Применение фрез с меньшим углом наклона спирали также помогает снизить осевую нагрузку на края детали. Когда сколы уже появились, их приходится удалять путем дополнительного фрезерования фасок или ручной зачистки абразивом. Это увеличивает время работы и может нарушить заданную геометрию изделия.

Крупные стальные плиты при интенсивном фрезеровании могут выгибаться из-за неравномерного нагрева и высвобождения внутренних напряжений. Чтобы сохранить плоскостность заготовки, обработку ведут в несколько этапов с регулярными перерывами для остывания металла.

Сначала снимают слой материала с одной стороны, затем деталь переворачивают и повторяют операцию на обратной плоскости. Такой метод позволяет сбалансировать силы растяжения и сжатия внутри стального листа. Использование мощного потока охлаждающей жидкости под давлением 15 бар эффективно отводит тепло еще до того, как оно проникнет в глубокие слои материала.

Когда требуется изготовить деталь с очень строгими допусками по параллельности, плиту крепят на вакуумные или магнитные столы. Это обеспечивает равномерный прижим по всей площади и исключает локальные перекосы под действием сил резания. Скорость подачи инструмента должна быть стабильной, чтобы не создавать зон повышенного термического влияния. Если плита имеет большую толщину, для снятия напряжений иногда проводят предварительный отжиг перед финишными работами.

Создание глубоких и узких пазов в стали требует применения удлиненных фрез, которые склонны к вибрациям и отгибу от заданной оси. Чтобы избежать поломки инструмента, обработку ведут послойно, с шагом погружения не более 0.5-1.0 мм за один проход.

Основной проблемой становится удаление стружки, которая быстро забивает узкое пространство и вызывает заклинивание шпинделя. Для решения этой задачи используют системы подачи воздуха или СОЖ непосредственно через каналы внутри фрезы. Это позволяет выталкивать отходы на поверхность и поддерживать чистоту в зоне контакта лезвия с металлом.

Скорость подачи при работе в глубине паза снижают на 40% по сравнению с открытым фрезерованием плоскостей. Инструмент должен иметь специальную геометрию канавок для дробления стружки на очень мелкие фракции. Если паз имеет сложную форму, применяют трохоидальные стратегии обработки, когда фреза движется по круговой траектории с небольшим шагом. Это снижает радиальную нагрузку и позволяет работать на высоких оборотах без риска перегрева.

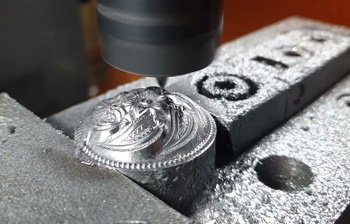

Художественная обработка стали на ЧПУ позволяет создавать сложные объемные рельефы, которые по детализации не уступают ручной гравировке. Для этого используют конические или сферические фрезы малого диаметра, способные прорисовывать мельчайшие узоры и тонкие линии.

Процесс требует огромного времени, так как чистовые проходы делают с шагом в 0.05 мм для получения идеальной гладкости. Сталь для таких работ выбирают с однородной структурой, чтобы избежать появления пятен или раковин на лицевой части изделия. После станка поверхность часто подвергают воронению или патинированию для придания ей антикварного вида.

В процессе резки важно следить за направлением волокон металла, так как это влияет на блеск и фактуру будущего узора. Программное обеспечение рассчитывает тысячи точек перемещения шпинделя, исключая любые резкие рывки и остановки. Художественные элементы из стали отличаются высокой прочностью и служат гораздо дольше, чем изделия из меди или латуни. Такой метод применяют для изготовления эксклюзивных рукоятей оружия, мемориальных плит или декоративных вставок в мебель.

При выборе инструмента в первую очередь учитывают твердость и абразивные свойства конкретной марки стали. Для мягких конструкционных сталей подходят фрезы из быстрорежущей стали, которые стоят недорого и легко затачиваются.

Когда предстоит работа с высокоуглеродистыми сплавами, переходят на твердосплавную оснастку с содержанием вольфрама и кобальта. Эти материалы сохраняют свою прочность при сильном нагреве и позволяют работать на повышенных скоростях без потери точности. Наличие в стали хрома или молибдена требует применения инструментов со специальными покрытиями, которые снижают коэффициент трения.

Если сталь имеет высокую вязкость, выбирают фрезы с увеличенным пространством между зубьями для легкого вывода опилок. Для работы по нержавеющим или жаропрочным маркам подбирают геометрию с положительным углом наклона лезвия для чистого среза. Твердые инструментальные стали фрезеруют с помощью пластин из кубического нитрида бора или современной керамики.

Изменение цвета стружки с серого на золотистый, синий или фиолетовый говорит о достижении металлом определенных температурных порогов. Этот процесс называют появлением цветов побежалости, который происходит из-за образования на поверхности тонкой оксидной пленки.

Синий цвет сигнализирует о том, что температура в зоне реза превысила +300℃, что для многих марок стали является пределом нормы. Если стружка становится темно-фиолетовой или черной, значит, инструмент работает на износ и заготовка подвергается критическому перегреву. В идеале тепло должно уходить именно вместе со стружкой, оставляя саму деталь холодной.

Цвет отходов служит визуальным индикатором для оператора станка, помогая быстро корректировать режимы подачи или скорость вращения. Когда используют современную охлаждающую жидкость, стружка сохраняет свой естественный светлый оттенок даже при интенсивной резке. Постоянный контроль этого параметра позволяет вовремя заметить затупление фрезы до того, как она испортит поверхность детали. У сталей с разным содержанием углерода температурные цвета могут немного отличаться, поэтому опытный фрезеровщик учитывает свойства сплава.

Термическая закалка часто вызывает небольшие деформации и изменение размеров стальной детали из-за перестройки кристаллической решетки. Чтобы после печи изделие можно было довести до нужных параметров, при фрезеровке оставляют специальные припуски. Обычно этот запас составляет от 0.3 до 0.8 мм на каждую сторону в зависимости от габаритов и формы заготовки.

После нагрева и резкого охлаждения на поверхности может появиться слой окалины, который также нужно будет удалить при финишной обработке. Если оставить слишком мало металла, деталь может уйти в брак из-за невозможности исправить возникшие искривления.

При расчете программы для ЧПУ учитывают коэффициент расширения конкретной марки стали при нагреве до +800℃. Тонкие и длинные элементы конструкции требуют больших припусков, так как они сильнее подвержены короблению в процессе закалки. Окончательную чистовую фрезеровку проводят только после полного остывания и проверки твердости материала. Такой подход позволяет получить деталь с идеально точными размерами и высокими эксплуатационными характеристиками.
